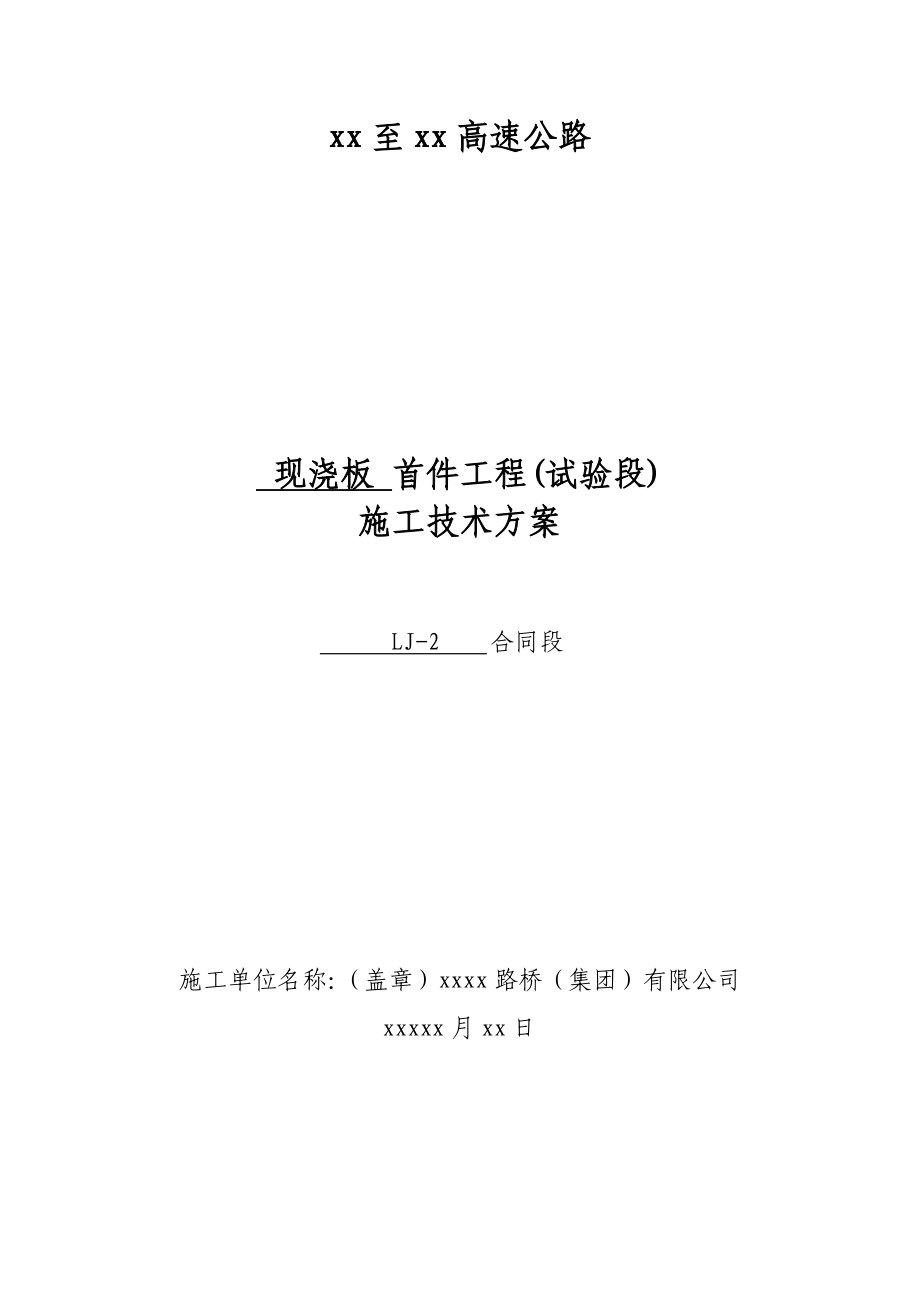

xx至xx高速公路 现浇板 首件工程(试验段)施工技术方案 LJ-2 合同段施工单位名称：（盖章）xxxx路桥（集团）有限公司xxxxx月xx日xx至xx高速公路首件工程工程量表合同段： LJ-2 编号： 工程名称K59+682.5～K60+033.5xxxx大桥桩号第10孔支付编号项目名称单位设计数量403-3-a光圆钢筋(HPB300)㎏2178.45403-3-b带肋钢筋(HRB400)㎏58608.98新增细目C40混凝土现浇板m³203.00项目经理： 年 月 日xx至xx高速公路首件工程数量计算单序号名称单位图纸数量计算数量1C40混凝土m³101.52Φ28kg24981.33Φ18kg3205.34Φ12kg1117.85Φ10kg1089.2xx至xx高速公路首件工程进场机械设备表施工单位：xxxx路桥（集团）有限公司 合同段：LJ-2 编号： 工程名称K59+682.5～K60+033.5xxxx大桥桩 号第10孔序号机械或设备名称型 号台数性能新旧状况备注1装载机ZLC50F2良好新购2砼罐车9m³7良好新购3挖掘机卡特320D2良好新购4吊车QY163良好新购5翻斗车双桥4良好新购6塔吊70322良好新购项目经理（签字）：年 月 日专业工程师意见：年 月 日工作组意见：年 月 日xx至xx高速公路首件工程现场管理人员表施工单位：xxxx路桥（集团）有限公司 合同段：LJ-2 编号： 工程名称K59+682.5～K60+033.5xxxx大桥桩号第10孔序号姓名性别年龄职称学历专业担任职务备注1李文波男30工程师专科路桥质检工程师2黄 勋男28助工专科路桥测量工程师3吴红芳女41工程师本科路桥试验工程师4张亚军男44工程师专科路桥安全工程师5王乃站男33工程师专科路桥桥梁工程师6刘盼新男43现场负责人专科路桥现场负责人项目经理（签字）： 年 月 日专业工程师意见： 年 月 日工作组意见： 年 月 日xx至xx高速公路首件工程现场施工人力表施工单位：xxxx路桥（集团）有限公司 合同段：LJ-2 编号： 工程名称K59+682.5～K60+033.5xxxx大桥桩号第10孔熟练工人工种级别人数上岗证号码混凝土工中级1514010502040326140105020545731401050201265414010502042442钢筋工中级14310105195330543408277711330234282770112367电工中级111270810044008474100010070788电焊工中级10410002009002524100020081330241000200910215普通工人人 数基本工人16民 工6项目经理（签字）：年 月 日专业工程师意见：年 月 日工作组意见：年 月 日xx至xx高速公路首件工程进场材料表施工单位：xxxx路桥（集团）有限公司 合同段：LJ-2 编号： 工程名称K59+682.5～K60+033.5xxxx大桥桩号第10孔序号材料名称型号/规格进场数量共需数量检验批号备注1水泥P.O42.560T26T2砂子中砂1500m³58.5m³3碎石1200m³91m³4外加剂缓凝减水剂5000㎏511㎏5钢筋Φ2850000kg24981.36钢筋Φ188000kg3205.37钢筋Φ1210000kg1117.88钢筋Φ105000kg1089.2项目经理（签字）：年 月 日专业工程师意见：年 月 日工作组意见：年 月 日现浇板施工技术方案为加强吴定高速公路LJ-2标项目部工程质量管理，确保优质工程质量。
我部选定xxxx大桥右幅第10孔作为现浇板首件工程进行施工，作为首件工程既是管理处和工作组对我们施工方案、施工工艺的全面考查，同时又可以给我部现浇板后续施工提供了一个可行性方案一、工程概况xxxx大桥位于xx镇房台，桥位跨越U型深谷，深谷约40米，宽度约200米本桥处于梁台隧道和xxxx隧道之间，跨越通往周湾镇的地方沥青道路、xxxx，右幅桥梁跨越石油管线其中石油管线距离桥墩的最小静距为5米，石油管线有东西向下穿桥梁后，朝北走向小桩号侧山体地势较缓，大桩号侧山体地势脚都平均桥高36米，最大桥高46.8米该桥上部结构为40*4*2m装配式预应力混凝土箱梁和13m钢筋混凝土现浇板二、工期安排根据桥梁现浇板实际工程量，本标段现浇板计划由专业施工队负责施工该工程计划2016年9月1日开工，2016年9月15日完工，计划工期15天三、 施工方案1、现浇板施工的工艺流程（见下图）场地平整地基处理、加固搭设脚手架砂 石 料 准 备配 合 比 设 计水 泥 准 备支架预压钢 筋 加 工安装底、侧模绑扎钢筋安设预埋件、预留孔混凝土拌合浇注混凝土养 护拆侧模、支架满堂支架现浇板施工工艺流程图2、 地基处理 支架搭设前先清理场地内的浮土及桩基施工时留下的泥浆；再根据梁底标高与碗口支架配杆高度确定地面标高；然后用挖机平整场地，用20吨振动压路机压实；再在已处理平整、压实的地基基础上浇筑一层15cm厚的C30混凝土垫层以方便支架的搭设及稳定。
地基两侧顺桥向各设排水沟一道，以保证排水系统要畅通，避免雨水浸泡地基3、支架搭设1） 施工准备（1）材料准备脚手架钢管采用现行国家标准《直缝电焊钢管》(GB／T13793)所规定的钢管，其质量符合现行国家标准《碳素结构钢》(GB／T700)中Q235-A级钢所规定钢管直径Φ48，壁厚3.5mm，扣件采用铸铁扣件，其材质符合现行国家标准《钢管脚手架扣件》(GB/T15831－1995)2）单位工程各级负责人应按施工组织设计中有关脚手架的要求，逐级向架设和使用人员进行技术交底3）要求对钢管、扣件、脚手板等进行检查，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水4）清除地面杂物，平整搭设场地，地基夯实平整所有立杆底部均设置底托，并浇筑混凝土垫层2）现浇板满堂支架布置及搭设要求现浇板采用脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑立杆顶设二层方木，立杆顶托上纵向设15×15cm方木；横向方木上设10×10cm的横向方木，其中在墩顶两端和跨中处间距不大于0.5m（净间距0.4m）、在跨中其他部位间距不大于1.0m（净间距0.9m）。
模板宜选用厚12mm的优质竹胶合板，横板边角宜用4cm厚木板进行加强，防止转角漏浆或出现波浪形，影响外观采用立杆横桥向间距×纵桥向间距×横杆步距为60cm×60cm×120cm支架结构体系，支架纵横均设置剪刀撑，其中横桥向斜撑每3.0m设一道，纵桥向斜撑沿横桥设3.0m道搭设时，先在混凝土铺设模板等调平物，在调平物上放置15×15×60cm底托支架顶部设置顶托，顶托上设纵梁和横梁，其上铺设梁体模板支架纵横向设置剪力撑，以增加其整体稳定性，支架上端与墩身间用方木塞紧支架采用同种型号钢管进行搭设，剪力撑、横向斜撑随立杆、纵向和横向水平杆等同步搭设，并且在砼浇注和张拉过程中，进行全过程监测和专人检查搭设完成后上报工作组检查，经专业工程师同意后，进行支架预压：按箱梁重量120%、模板重量及施工荷载组合，确定压载系数，采用型钢均匀布设堆压于支架上进行堆载预压，预压前在底模和地基上布好沉降观测点，对支架预压及沉降观测4、现浇板支架验算本计算书分别以现浇板两端和跨中处为例，对荷载进行计算及对其支架体系进行检算1）荷载计算（1）荷载分析根据本桥现浇板的结构特点，在施工过程中将涉及到以下荷载形式：① q1—— 梁板自重荷载，新浇混凝土密度取2450kg/m3。
② q2—— 箱梁底模及外模支撑荷载，按均布荷载计算，经计算取q2＝1.0kPa（偏于安全）③ q3—— 施工人员、施工材料和机具荷载，按均布荷载计算，当计算模板及其下肋条时取2.5kPa；当计算肋条下的梁时取1.5kPa；当计算支架立柱及替他承载构件时取1.0kPa④ q4—— 振捣混凝土产生的荷载，对底板取2.0kPa，对侧板取4.0kPa⑤ q5—— 新浇混凝土对侧模的压力 根据规范规定，新浇混凝土对模板的侧压力，当采用内部振捣器时按下列两式计算，并取两式中较小值F=0.22γc×to×β1×β2×F=γc× Hγc：新浇混凝土的重力密度（kN/m³）取值24.5kN/m³；H：混凝土侧压力计算位置至新浇混凝土顶面时的高度（m），取0.7m t0：新浇混凝土的初凝时间（h），可按实测确定T：混凝土的温度（°），取28℃β1：外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2β2：混凝土坍落度影响修正系数， 50～90mm，取1.0Ｖ：混凝土的浇筑速度，取1.2m/hF=24.5×0.7=17.15Kpa F=0.22×24.5×3×1.2×1×1.095=37.84Kpa F：新浇混凝土对模板的最大侧压力取17.15kPa。
⑥ q6—— 倾倒混凝土产生的水平荷载，取2.0kPa⑦ q7—— 支架自重，经计算支架在不同布置形式时其自重如下表所示：支架自重---- q7计算计算每步脚手架自重：NG1＝ht1＋t2＋t3 式中：h —— 步距（m）；t1—— 立杆每米重量（kN）；t2—— 纵向横杆单件重量（kN）；t3—— 内外立杆间斜杆或十字撑重量（kN）按最大值进行计算，步距取1.2m，纵、横向距离取0.6m，步数取12步， NG1＝t1＋t2＋t3=1.2×0.0384＋0.0384×0.6×4＋0.0384×=0.046+0.092+0.052=0.19 kNq7=9 NG1 /A=12×0.19kN/（0.6m×0.6m）=6.33 kN/m2满堂钢管支架自重立杆横桥向间距×立杆纵桥向间距×横杆步距支架自重q7的计算值(kPa)60cm×60cm×120cm6.332）荷载组合模板、支架设计计算荷载组合模板结构名称荷载组合强度计算刚度检算底模及支架系统计算⑴＋⑵＋⑶＋⑷＋⑺⑴＋⑵＋⑺侧模计算⑸＋⑹⑸3）荷载计算⑴ 箱梁自重——q1计算根据右幅桥第十孔现浇箱梁结构特点，我们取跨中为代表截面进行梁板自重计算，并对代表截面下的支架体系进行检算，首先进行自重计算。
根据横断面图，用CAD算得该处梁体截面积A=7.54m2则：q1 ＝=＝ 取1.2的安全系数，则q1＝17.59×1.2＝21.11kPa注：B—— 箱梁底宽，取10.05m，将箱梁全部重量平均到底宽范围内计算偏于安全 4）结构检算 （1）扣件式钢管支架立杆强度及稳定性验算 扣件式钢管脚手架和碗扣式钢管脚手架支撑与支架一样，同属于杆式结构，以立杆承受竖向荷载作用为主，但碗扣式由于立杆和横杆间为轴心相接，且横杆的“├”型插头被立杆的上、下碗扣紧固，对立杆受压后的侧向变形具有较强的约束能力，因而碗扣式钢管架稳定承载能力显著高于扣件架（一般都高出20%以上，甚至超过35%）。
本工程现浇箱梁支架按φ48×3.5mm钢管扣件架进行立杆内力计算，计算结果同样也使用于多功能碗扣架（偏于安全）跨中处钢管扣件式支架体系采用60×60×120cm的布置结构，如图：①、立杆强度验算根据立杆的设计允许荷载，当横杆步距为120cm，立杆可承受的最大允许竖直荷载为［N］=35kN（参见公路桥涵施工手册中表13－5碗口式构件设计荷载［N］=30kN、路桥施工计算手册中表13－5钢管支架容许荷载［N］=33.1kN）立杆实际承受的荷载为：N=1.2（NG1K+NG2K）+0.85×1.4ΣNQK（组合风荷载时） NG1K—支架结构自重标准值产生的轴向力； NG2K—构配件自重标准值产生的轴向力 ΣNQK—施工荷载标准值；于是，有：NG1K=0.6×0.6×q1=0.6×0.6×21.11=7.6KNNG2K=0.6×0.6×q2=0.6×0.6×1.0=0.36KN ΣNQK=0.6×0.6×0.6(q3+q4+q7)=0.36×(1.0+2.0+6.33)=3.36KN则：N=1.2（NG1K+NG2K）+0.85×1.4ΣNQK=1.2×（7.6+0.36）+0.85×1.4×3.36=13.55KN＜［N］＝30kN，强度满足要求。
②、立杆稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》有关模板支架立杆的稳定性计算公式：N/ΦA+MW/W≤fN—钢管所受的垂直荷载，N=1.2（NG1K+NG2K）+0.85×1.4ΣNQK（组合风荷载时），同前计算所得；f—钢材的抗压强度设计值，f＝205N/mm2参考《建筑施工扣件式钢管脚手架安全技术规范》表5.1.6得 A—φ48mm×3.5㎜钢管的截面积A＝489mm2 Φ—轴心受压杆件的稳定系数，根据长细比λ查表即可求得Φ i—截面的回转半径，查《建筑施工扣件式钢管脚手架安全技术规范》附录B得i＝15.8㎜ 长细比λ＝L/i L—水平步距，L＝1.2m于是，λ＝L/i＝76，参照《建筑施工扣件式钢管脚手架安全技术规范》查附录C得Φ＝0.744MW—计算立杆段有风荷载设计值产生的弯距；MW=0.85×1.4×WK×La×h2/10WK=0.7uz×us×w0uz—风压高度变化系数，参考《建筑结构荷载规范》表7.2.1得uz=1.14us—风荷载脚手架体型系数，查《建筑结构荷载规范》表7.3.1第36项得：us=0.9w0—基本风压，查〈〈建筑结构荷载规范〉〉附表D.4 w0=0.6KN/m2故：WK=0.7uz×us×w0=0.7×1.14×0.9×0.6=0.43KNLa—立杆纵距0.6m；h—立杆步距1.2m，故：MW=0.85×1.4×WK×La×h2/10=0.0442KNW— 截面模量查表〈〈建筑施工扣件式脚手架安全技术规范〉〉附表B得： W=5.08×103mm3则，N/ΦA+MW/W＝13.55×103/（0.744×489）+0.0442×106/（5.08×103）＝44.86KN/mm2≤f＝205KN/mm2计算结果说明支架是安全稳定的。
2）满堂支架整体抗倾覆验算依据《公路桥涵技术施工技术规范实施手册》第9.2.3要求支架在自重和风荷栽作用下时，倾覆稳定系数不得小于1.3K0=稳定力矩/倾覆力矩=y×Ni/ΣMw采用第10跨（此跨最高）验算支架抗倾覆能力：跨中支架宽12m，长12.92m，采用60×60×120cm跨中支架来验算全桥：支架横向21排；16支架纵向22排；35平均高度8m；14.6顶托TC60共需要21×22=462个；立杆需要21×22×8=3696m;纵向横杆需要21×8/1.2×12.92=1808.8m；横向横杆需要22×8/1.2×12=1760m；故：钢管总重（3696+1808.8+1760）×3.84=27.9t; 顶托TC60总重为：462×7.2=3.326t；故q=27.9×9.8+3.326×9.8=306.015KN；稳定力矩= y×Ni=10.2×306.015=3121.353KN.m依据以上对风荷载计算WK=0.7uz×us×w0=0.7×1.14×0.9×0.6=0.431KN/ m2跨中共受力为：q=0.431×8×12.92=44.548KN；倾覆力矩=q×（h/2）=44.548×4=178.192KN.mK0=稳定力矩/倾覆力矩=3121.353/178.192=17.52>1.3计算结果说明本方案满堂支架满足抗倾覆要求（3）箱梁底模下横桥向方木验算本施工方案中梁板底模底面横桥向采用10×10cm方木，方木横桥向跨度在箱梁跨中截面处按L＝60cm进行受力计算,在中支点截面及跨中处按L＝60cm进行受力计算，实际布置跨距均不超过上述两值。
如下图将方木简化为如图的简支结构（偏于安全），木材的容许应力和弹性模量的取值参照松木进行计算，实际施工时按照松木进行采购使用跨中处：按中支点截面处2米范围进行受力分析，按方木横桥向跨度L＝60cm进行验算① 方木间距计算q＝(q1+ q2+ q3+ q4)×B＝(21.11+1.0+2.5+2)×2=53.22kN/mM＝(1/8) qL2=(1/8)×53.22×0.62＝2.39kN·mW=(bh2)/6=(0.1×0.12)/6=0.000167m3则： n= M/( W×［δw］)=2.39/(0.000167×11000×0.9)=1.45(取整数n＝2根) d＝B/(2-1)=2/1=2m 注：0.9为方木的不均匀折减系数 经计算，方木间距小于2.0m均可满足要求，实际施工中为满足底模板受力要求，方木间距d取0.2m，则n＝2/0.2＝10② 每根方木挠度计算 方木的惯性矩I=(bh3)/12=(0.1×0.13)/12=8.33×10-6m4 则方木最大挠度： fmax=(5/384)×［(qL4)/(EI)］=(5/384)×［(53.22×0.64)/(11×10×106×8.33×10-6×0.9)］=1.09×10-4m＜l/400=0.6/400=1.5×10-3m (挠度满足要求)③ 每根方木抗剪计算τ= MPa＜［τ］=1.7MPa 符合要求。
5）底模板计算梁板底模采用竹胶板，取各种布置情况下最不利位置进行受力分析，并对受力结构进行简化（偏于安全）如下图：通过前面计算，横桥向方木布置间距分别为0.2m和0.3m时最不利位置，则有：竹胶板弹性模量E＝5000MPa方木的惯性矩I=(bh3)/12=(1.0×0.0123)/12=1.44×10-7m4⑴ 两端截面处底模板计算① 模板厚度计算q=( q1+ q2+ q3+ q4)l=(21.11+1.0+2.5+2)×0.2=5.322kN/m则：Mmax=竹胶板容许弯曲应力=45Mpa模板需要的截面模量：W=m2模板的宽度为1.0m，根据W、b得h为： h=因此模板采用1220×2440×12mm规格的竹胶板② 模板刚度验算（按照方木间距20cm计算）fmax=＜0.6×0.2/400m=3×10-4m 所以两端处底模拼装时方木间距按照20cm时模板刚度满足要求⑵ 跨中截面处底模板计算① 模板厚度计算q=( q1+ q2+ q3+ q4)l=(21.11+1.0+2.5+2)×0.3=7.98kN/m则：Mmax=竹胶板容许弯曲应力=45Mpa模板需要的截面模量：W=m2模板的宽度为1.0m，根据W、b得h为： h=因此模板采用1220×2440×12mm规格的竹胶板。
② 模板刚度验算（按照方木间距30cm计算）fmax=＜0.6×0.3/400m=4.5×10-4m 所以跨中两侧截面处底模拼装时方木间距按照30cm时模板刚度满足要求6）立杆底座和地基承载力计算⑴ 立杆承受荷载计算立杆的间距为60×60cm，每根立杆上荷载为： N＝a×b×q＝ a×b×(21.11+q2+q3+q4+q7)＝ 0.6×0.6×(21.11+1.0+1.0+2.0+6.33)=11.32kN⑵ 立杆底托验算立杆底托验算： N≤Rd通过前面立杆承受荷载计算，每根立杆上荷载最大值为：N＝a×b×q＝ a×b×(q1+q2+q3+q4+q7)＝ 0.6×0.6×(21.11+1.0+1.0+2.0+6.33)=11.32kN底托承载力（抗压）设计值，一般取Rd =40KN;得：11.32KN＜40KN 立杆底托符合要求 ⑶立杆地基承载力验算地基通过处理使压实度达到94％以上后，根据经验及试验，地基承载力达到[fk]= 200～250Kpa（参考《建筑施工计算手册》立杆地基承载力验算：≤K·k式中： N——为脚手架立杆传至基础顶面轴心力设计值；Ad——为立杆底座面积Ad=15cm×15cm=225cm2；按照最不利荷载考虑，立杆底拖下砼基础承载力：，底拖下砼基础承载力满足要求。
底托坐落在15cm砼层上，按照力传递面积计算： k为地基承载力标准值；试验锤击数357911131517192123k(Kpa)105145190235280325370435515600680 K调整系数；混凝土基础系数为1.0按照最不利荷载考虑：=≤K·[k]=1.0×235KPa经过计算，地基处理要求贯入试验垂击数必须达到11下将混凝土作为刚性结构，按照间距60×60cm布置，在1平方米面积上地基最大承载力F为:F＝a×b×q＝ a×b×(q1+q2+q3+q4+q7)＝ 1.0×1.0×(21.11+1.0+1.0+2.0+6.33)=31.44kN则，F＝31.44kpa＜[k]=1.0×235Kpa经过地基处理后，可以满足要求7）支架变形支架变形量值F的计算：F＝f1＋f2＋f3①f1为支架在荷载作用下的弹性变形量由上计算每根钢管受力为20.68KN，φ48mm×3.5㎜钢管的截面积为489mm2于是f1=б×L/Eб＝20.68÷489×103＝42.29N/mm2 ，则f1＝42.29×10÷（2.06×105）＝2.05mm②f2为支架在荷载作用下的非弹性变形量支架在荷载作用下的非弹性变形f2包括杆件接头的挤压压缩δ1和方木对方木压缩δ2两部分，分别取经验值为2mm、3mm，即f2＝δ1＋δ2＝5mm。
③f3为支架地基沉降量计算：f3取经验值=5mm故支架变形量值F为:F＝f1＋f2＋f3=2.05+5+5=12.05mm四、支架预压检测为了消除支架的非弹性变形和地基础出现不均匀沉降变形从而引起现浇板产生质量和安全事故的发生，同时能准确得出支架预拱度的参照值，所以对搭设的施工支架必须进行等荷载的120%施加预压处理，支架预压的方法及步骤如下，请给予审核： 1、预压的目的及方式 为了检验现浇箱板模板、各节点的安全性和支架的实际变形量，首先通过预压消除结构非弹性变形，同时也取得模板弹性变形的实际数值，得出荷载挠度曲线，并检验设计计算结果，调整预拱度(或反拱)，以求得出现浇箱梁施工的准确参数提前发现支架结构及构件加工、安装所存在的问题和隐患，提前调整整改，防患于未然模板预拱度的调整通过调整模板支撑顶托完成，同时加大对重要连接部位的措施处理 第二是模板、支架受力后产生的弹性变形，根据测量结果绘制沉降曲线，并结合模板的设计拱度和实际支撑变形来确定 第三是加载钢筋混凝土重量、施工时的振捣和人群荷载产生的活荷载及小型机具等荷载，预压荷载按设计混凝土工程量实体重量加载预压为保证预压荷载的合理分布，模拟混凝土浇注顺序进行加载（即第一步加载钢筋混凝土重量、第二步加载钢筋混凝土重力荷载的1.2倍考虑、第三步是持荷观察）。
2、预压程序与步骤 为了检验支架的弹性变量和地基础的承载力，消除因支架竖向非弹性变形对标高的影响，在底模安装固定好后，对支架进行施载预压，预压材料采用型钢来实施，并将每件进行计量核定，保证施工荷载准确预压型钢重量=（混个凝土101.5m³×2.6T/m³+钢筋30.4T+外模3T+人、机械3T）×120%=360.36T3、支架预压方式 底模安装前先安装好永久性板式橡胶支座（按设计给定的部位、型号、方向进行对号入座安装）及调平钢板，第二进行现浇板底模安装，底模安装固定好后，检查支架各交接点的连接是否稳定和安全可靠，再开始按方法和步骤进行施载预压，在预压前采用胶合板或彩条布铺在模板上，保护模板不被受损和污染支架搭设后预压前顶部预留拱度要计算地基相对沉降量，支架弹性和非弹性值，支架的弹性变形公式计算确定根据已经施工的经验，支架施工沉留值暂定在10~20mm左右，待预压沉降观测后再作实质性的调整4、注意的问题： 1）采用型钢预压，堆放时按梁体的分部进行堆码 2）派专人对支架进行观察变化情况，一旦发生异常，立即停止施载及时对支架进行补救和加强 3）实行分级加载，加载的顺序按箱梁混凝土浇筑顺序推进，不能随意堆放和施载，在分级施载过程中做好监测记录，卸载也分级并测量记录。
4）通过第一施工段预压后，将实测沉降量（地基沉降量、支架和其他组合节点变形量），作为一个参数值参照应用5、沉降观测点的设置 1）支架观测点布设：现浇板模板上的测点布设，按板体的跨端（支承位）、跨中，共3个断面，每个断面分别在底板上布设3个点（左、中、右），冀板上布设2个点（左、右冀板）2）压载完毕后进行卸载，卸载时间在同跨内先中间后两边对称同时进行预压时主要观测的数据：支架底座沉降—地基沉降；卸载后顶板恢复量以及支架的侧位移量和垂直度，按测得的沉降量及设计标高，再次调整模板标高测量时，按四等水准测量要求进行观测，并用锤线法测量支架水平位移量和垂直度 3）沉降稳定卸载后算出地面沉降、支架的弹性和非弹性变形具体数值为多少，并在卸载后全面测得各测点的回弹量根据各点对应的弹性、非弹性变形数值及设计梁体挠度来调整模板的高程，通过支架顶部顶托微调装置进行调整、加固六、满堂支架其他设置及要求1、模板支架立杆、水平杆的构造应符合下列要求(1)每根立杆底部应设置底座或垫板，并规定尺寸设置纵、横扫地杆2) 严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置，立杆步距不得大于设计要求，并应设置纵横水平拉杆。
3)立杆接长必须采用对接扣件连接，严禁搭接连接，严禁不同直径混合施用4) 确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求5)当梁模板支架立杆采用单根立杆时，立杆应设在模板中心线处，其偏心距不应大于25毫米6)钢管脚手架要排列整齐和顺直，并要及时设好纵横水平拉杆、剪刀撑等上下层立杆采用的对接扣件应按规范要求交错布置7)为保证支架整体稳定及安全，应按支架设计要点，在荷载集中处加密支架支撑8)确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；(9)地基支座的设计要满足承载力的要求2、满堂模板支架的支撑设置应符合下列规定(1)立杆应按设计纵横向间距设置，不得改变间距2)剪刀撑应纵横设置，按设计间距布置，不得遗漏3)满堂模板支架剪刀撑应由底至顶连续布置4)高于4米的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑剪刀撑的构造应符合有关规定5)组架前认真测量框架底脚距离，准确铺设方木及安放底托6)支架拼装每3层检查每根立杆底座下是否浮动，否则应旋紧可调座或用薄铁片垫实，在支架拼装头3层，每层用全站仪、水平仪、线坠随时检查立杆的垂直度及每层横杆的水平，随时检查随时调整。
7)支架拼装时要求随时检查横杆水平和立杆垂直度外，还应随时注意水平框的直角度，不致使脚手架偏扭，立杆垂直度偏差小于0.25％，顶部绝对偏差小于0.05m8)浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决七、支架拆除1、拆除顺序拆除的顺序一般为：安全网→栏杆→剪刀撑→纵横向水平杆→立杆 拆除过程应遵循由上而下，先搭后拆的原则，不准分立面拆架或上下两步同时拆架，做到一步一清，一杆一清先松顶托，使底板、腹板、翼缘板与梁体分离，拆除时必须从跨中对称向两侧拆除，支架拆除宜分两阶段进行，先从跨中向两侧对称松一次顶托，再对称从跨中向两侧拆支架支架拆除时先翼缘板后底板在拆除剪刀撑时，应先拆中间扣件，然后托中中间，再解端头扣支架拆除过程中应有技术人员在现场指挥，以防拆架产生过大的瞬时荷载引起不应有的施工裂缝拆下的钢管及扣件都要成堆放置好，营造一个井然有序的施工现场 2、支架拆除要求(1)支模的拆除必须经验算复核并符合《混凝土结构工程施工质量验收规范》（GB50204-2002）及其它有关规定，严格控制拆模时间，拆模前必须有拆模申请及经审批2)支架拆除时应遵循先上后下，后搭先拆，一步一清的原则，部件拆除的顺序与安装顺序相反，严禁上下同时进行，拆除时应采用可靠的安全措施。
3)卸料时应由作业人员将各配件逐次传递到地面，严禁抛掷4)运至地面的构配件应及时检查、整修与保养，清除杆件及螺纹上的沾污物，变形严重的，送回修整；配件经检查、修正后，按品种、规格分类存放，妥善保管5)拆除杆件时，要互相告知，协调作业，已松开连接的杆部件要及时拆除运出，避免发生误扶误靠3、施工安全注意事项 （1）拆架前全面检查待拆支架，进行拆架技术交底 （2）拆架现场必须设置警戒区域，张挂醒目的警戒标志，警戒区域内严格禁止非工作人员通行，地面应有专人负责 （3）如遇大风、雨、雪等恶劣天气应停止拆架，夜间实施拆架，必须具备良好的照明设施 （4）拆架前，班组成员要明确分工，统一指挥，操作过程中要精力集中，工具不用时应及时放入工具带中 （5）正确穿戴防护用品，交底应穿软底鞋子，翼缘板板位置应佩戴安全带 （6）所有高处作业人员，应严格按照高处作业规定执行和遵守安全距离，拆除工艺要求 （7）拆除人员进入岗位后，先进行检查，加固松动部位，清除层内剩余的材料、物件及垃圾块，所有清理物都应安全运至地面，严禁高空抛掷 （8）所有杆件和扣件在拆除时要分离，不准在杆件上附着扣件或两杆连着送至地面 （9）不得在杆件上堆积过多材料、工具，避免拥挤作业。
（10）拆除的构配件应分类堆放，以便于运输、维护和保管八、模板工程1、模板制作及安装底模板采用1.2cm厚122㎝×244㎝定尺胶合模板，根据箱梁结构尺寸现场加工支架顶设可调高度顶托，顶托纵向铺15×15cm的方木，横向用10×10cm方木连接，方木与竹胶板用钉子固定，内模采用竹胶板拼装 堵头模板：堵头模板采用胶合板按断面尺寸精确定位切割2、模板施工应注意事项 1）制作模板前首先熟悉施工图和模板配件加工图，核实工程结构或构件的各细部尺寸，复杂结构应通过放大样，以便能正确配制2）按批准的加工图制作的模板，经验收合格后方可使用 3）模板的接缝必须密合，如有缝隙，采用107胶堵塞严密，以防漏浆4）模板涂食用色拉油作脱模剂九、钢筋钢筋加工及安装钢筋由工地集中加工制作，运至现场由汽车吊提升现场绑扎成形,钢筋绑扎前由测量人员复测模板的平面位置及高程，其中高程包括计算挠度所设的预拱度，无误后方进行钢筋绑扎，绑扎完成然后进行第一次混凝土浇注 为使保护层数据准确，保护层垫块不被压坏，现浇板施工垫块采用混凝土预制垫块进场的钢筋都必须具有合格证，同时钢筋在使用前必须按规范要求组织验收，分批做好原材料及焊接试验，试验合格后方能使用。
1、钢筋加工1）根据梁板的钢筋设计图纸进行配料计算，并填写配料表，所有钢筋均采取加工场加工制作，现场绑扎的方式进行2）钢筋加工的形状、尺寸、钢筋绑扎都必须符合设计及施工规范的要求，加工成的半成品钢筋应按型号、规格、用途等进行编号挂牌分类堆放，半成品的钢筋由运输车运往施工现场，按照设计进行现场绑扎，钢筋绑扎、焊接、主筋间距等严格按照设计图纸、有关规范、标准执行3）钢筋除锈钢筋因进货时间太长或日晒雨淋等原因，可能产生锈蚀在这种情况下，必须经过除锈处理，主要采用钢筋锤打和钢刷刷除的办法；如除锈后钢筋表面有严重的麻坑、斑点以及伤及截面时等现象，属严重锈蚀，应降级使用或剔除不用，但使用前必须经专业工程师同意后方可使用4）钢筋的切断钢筋弯曲成型前，应根据配料表要求长度分别切断同一规格钢筋要根据实际情况要求进行长短搭配、统筹排料，但必须钢筋接头数量、间距不超过规范标准，切断后的钢筋断口不得有马蹄形或起弯等现象5）钢筋弯曲钢筋采用弯曲机或手工弯曲成型的办法，钢筋弯曲时应将各弯曲点位置划出，划线应在工作台上进行成型后的钢筋要求形状正确，平面上无凹曲，弯点处无裂缝6）钢筋加工检查标准检 查 项 目允许偏差（mm）检查方法与频率受力钢筋顺长度方向全长净尺寸±10用钢尺量，按每工作日同类型钢筋、同一加工设备抽查3件弯起钢筋的弯折±20箍筋内净尺寸±57）钢筋接头箱梁钢筋按设计图纸在钢筋加工棚内进行加工；腹板、横梁内通长钢筋采用直螺纹连接，其他部位钢筋接长采用绑扎搭接或焊接接长，接头应符合相关规范要求。
接头不设于最大压力处，并使接头交错排列，受拉区同一焊接接头范围内接头钢筋的面积不得超过该截面钢筋总面积的50%两接头间距不小于1.3倍搭接长度钢筋接头若采取绑扎搭接，其搭接长度按35d控制，绑扎接头其绑扎点应不少于三处2、预埋件安装本工程预埋件指支座钢垫板（调平钢板）、橡胶支座、预埋钢筋、泄水管、伸缩缝、栏杆等的埋件预埋1）所有预埋件应位置准确2）护栏预埋钢筋应牵线调直，并用辅助钢筋进行连接加固，在混凝土施工中，加强预埋钢筋的保护，确保位置准确3）箱梁内外出气孔预埋要注意位置准确，保证每个孔位在一条线上，使外观美观4）由于箱梁有横坡（2%），在支座上有调平钢块，故对支座调平钢块与箱梁底模之间做好调平块模板并进行加固；防止浇注混凝土时，支座上模板受力不均，造成支座上调平垫块抛模变形、漏浆等问题5）支座板的加工应符合箱梁设计图及支座图的标准要求，预埋钢筋与支座板直接焊接支座板安装应位置准确，支座预埋钢板应保持平整，箱梁的支座板位于同一平面，相对高差不得超过2mm6）预埋件应严格按设计的材质、尺寸及工艺要求加工，并符合设计要求要经检验合格后，方准予以使用7）预埋件在搬运中，严禁抛掷、摔砸、倾倒，以免变形，影响安装使用。
8）预埋件应安装牢固、位置准确、与模板密贴，以保证浇注混凝土时预埋件周围不漏浆十、混凝土工程1、混个凝土浇筑现浇板砼标号为C40，采用项目部混凝土拌和场集中拌和砼，坍落度控制在140~180㎜左右，并掺加早强剂、缓凝剂，使砼初凝时间不得小于5小时，且3天砼强度达到设计强度的80%，7天达到设计强度的100%，并要求试验室及时做好砼试块砼要求到施工现场需进行抽检，对每部泵车砼的坍落度都必须进行检测，坍落度要求按技术要求进行砼浇筑前做好准备工作，确保砼浇筑连续进行一次性完成，包括砼运输车、浇筑泵车的安排布置，振捣人员，设备的安排分工，以及砼浇筑过程中的检查人员配置等砼浇筑前对模内必须清理，模内杂物进行清除，并充分洒水湿润砼浇筑采用输送泵车砼浇筑应分层逐步推进浇筑砼振捣要求：箱梁砼振捣严格按照施工操作规程进行，砼浇筑过程上保持砼浇筑施工的连续性，前后两次砼结合处要特别注意，要求结合处充分振捣每一处振捣完成后应边振动边慢慢的提出振动棒，对每一振动部位，必须振动到该部位混凝土密实为止，密实的标志是混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆2、砼养护现浇板砼浇筑由于采用集中拌和砼进行浇筑，砼初凝时间较短，反映出温度升高快，容易产生收缩裂缝，又由于节段长、方量大，浇筑时间也较长，先浇段砼的养护应及时进行洒水湿润，初凝后立即用土工布覆盖并洒水养护。
混凝土的洒水养护时间一般为7天，每天洒水的次数以能保持混凝土表面经常处于湿润状态为度十一、质量、安全、环保和职业健康保证措施 1、质量保证措施 1）建立完善的质量管理体系及质量保证体系建立质量检查机构，制定严格的工程质量内部监理制度，严格执行自检、互检与专业检查相结合质量“三检”制度和工前试验、工中检查、工后检测的试验工作制度质量工程师行使质量一票否决权，项目经理、总工程师对质量工作全权负责 2）严格实行质量责任制实行项目经理、总工、各级技术人员及工班负责人对工程质量负相应责任，层层签订质量终身责任书，做到责任落实到位、责任落实到人，从而提高全员的质量意识坚决做到奖优罚劣，规范化施工，实行持证上岗使各级参建人员在实施组织指挥施工中始终坚持“质量第一”的方针，确保工程质量 3）实行施工质量责任挂牌制，注明管理者、操作者，谁施工谁负责 4）严格材料采购，检验制度，无检验材料严禁进入全体工程 5）坚持施工过程的三检制度，做到“检查上道工序，做好末班工序，服务下道工序” 6）工序间实行质量否决制，确保每道工序100%合格 2、施工控制中的技术保证 （1）施工前，施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件，了解设计意图，明确施工技术重点、难点，进行技术交底。
（2）严格测量放线工作，测量要求准确，放线及时，做到正确指导施工 3.安全保证措施 1）建立安全保证体系 项目设立安全管理机构，建立现场安全监督、检查小组，针对工序特点，进行安全交底，严格执行项目经理部安全保证体系的有关规定，经理部与每个作业人员签订安全生产责任书 2）安全教育和培训 （1）对新进场的工人进行安全生产的教育和培训，考核合格后，方准许其进入操作岗位 （2）在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育 （3）设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全宣传活动 （4）落实安全责任制，制定安全管理的各项规章制度 建立健全各项安全生产的规章和管理制度，体现“全员管理、安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责施工中除操作人员本身加强各种安全措施外，经理部也将加大检查力度，搞好各方面的协调工作，坚决杜绝各种事故的发生严格执行施工安全操作规程 4各项安全技术措施 1）施工操作人员进入现场时必须佩戴安全帽，电源接线连接必须规范。
2）现场施工配置专职安全员，负责现场的安全管理工作，并建立安全保证体系 3）对各种施工机具要定期进行检查和维修保养，以保证使用的安全，所有施工机械由专人负责，其他人不得擅自操作 4）在设备显著位置悬挂操作规程牌，规程牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等 5、环保和职业健康保证措施 1）建立健全管理组织机构工地成立以项目经理为组长，各业务部室和生产班组为成员的文明施工和环保管理组织机构 2）加强教育宣传工作，提高全体职工的文明施工和环保意识 3）制定各项规章制度，并加强检查和监督 4）加强文明施工管理，合理布置施工场地，合理放置各种施工设施十二、施工进度计划及保证措施 1、工期目标 根据本分项工程计划施工时间为2016年9月1日至2016年9月15日，计划工期15天 2、工期保证措施 1）坚持“安全就是进度”的原则，重点抓质量、抓安全，以安全保进度 2）实行动态网络管理，及时调整劳力、机械、确保工程按时完工 3）做好材料、机械设备的各项保障工作，它们是完成工期的物质保证；同时狠抓施工管理，做到文明、科学、安全施工，这是保证工期的软件措施。
4）根据施工计划，下达日计划、旬施工进度计划、月施工进度计划，以日进度保旬进度，以旬进度保月进度，一旦发现滞后现象，及时、果断地采取弥补措施 5）加强施工生产调度，合理地安排各项目、各工种、各工序，排除一切干扰，合理安排机械设备、施工材料、人力，最大限度地发挥各职能部门的作用 6）积极开展劳动竞赛，挖掘施工人员内部潜力，高效完成自己的工作 7）通过教育、学习，以提高工人的技术及操作水平，进而加快工程进度，确保工期。
