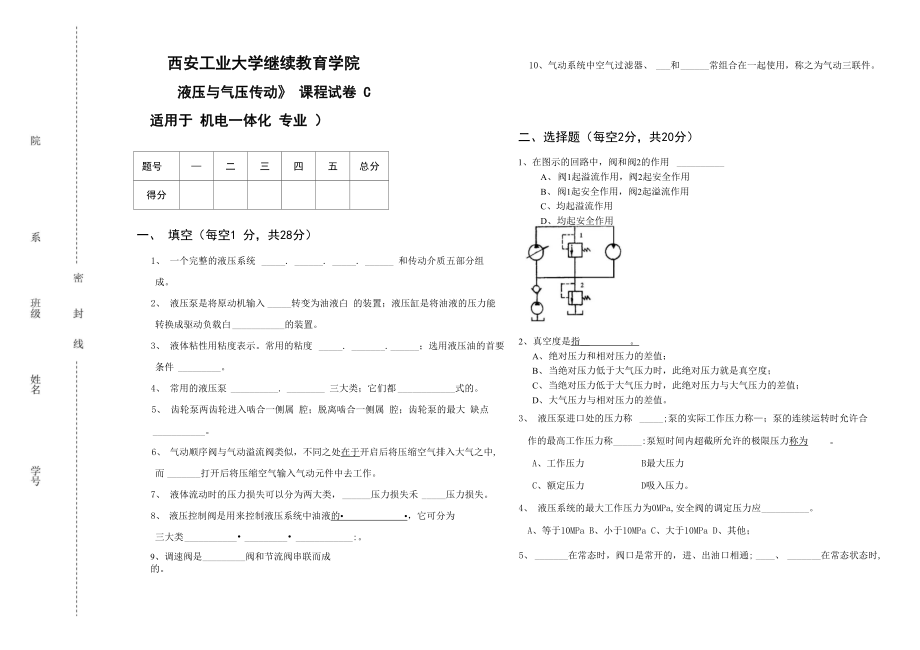

西安工业大学继续教育学院液压与气压传动》 课程试卷 C适用于 机电一体化 专业 ）题号—二三四五总分得分一、 填空（每空1 分，共28分）1、 一个完整的液压系统 . . . 和传动介质五部分组成2、 液压泵是将原动机输入 转变为油液白 的装置；液压缸是将油液的压力能转换成驱动负载白 的装置3、 液体粘性用粘度表示常用的粘度 . . ；选用液压油的首要条件 4、 常用的液压泵 . 三大类；它们都 式的5、 齿轮泵两齿轮进入啮合一侧属 腔；脱离啮合一侧属 腔；齿轮泵的最大 缺点 6、 气动顺序阀与气动溢流阀类似，不同之处在于开启后将压缩空气排入大气之中,而 打开后将压缩空气输入气动元件中去工作7、 液体流动时的压力损失可以分为两大类， 压力损失禾 压力损失8、 液压控制阀是用来控制液压系统中油液的• •，它可分为三大类 • • :9、调速阀是 阀和节流阀串联而成的10、气动系统中空气过滤器、 和 常组合在一起使用，称之为气动三联件二、选择题（每空2分，共20分）1、在图示的回路中，阀和阀2的作用 A、 阀1起溢流作用，阀2起安全作用B、 阀1起安全作用，阀2起溢流作用C、 均起溢流作用D、 均起安全作用2、 真空度是指__ 。
A、 绝对压力和相对压力的差值；B、 当绝对压力低于大气压力时，此绝对压力就是真空度；C、 当绝对压力低于大气压力时，此绝对压力与大气压力的差值；D、 大气压力与相对压力的差值3、 液压泵进口处的压力称 ;泵的实际工作压力称—；泵的连续运转时允许合作的最高工作压力称 :泵短时间内超截所允许的极限压力称为 A、工作压力 B最大压力C、额定压力 D吸入压力4、 液压系统的最大工作压力为0MPa,安全阀的调定压力应 A、等于10MPa B、小于10MPa C、大于10MPa D、其他；5、 在常态时，阀口是常开的，进、出油口相通; 、 在常态状态时,阀口是常闭的，进、出油口不通A、溢流阀； B减压阀； C顺序阀三、判断题（每题3分，共15分）1、液压传动系统适用于传动比要求严格的场合使用3、如图为一个压力分级调压回路,回路中有关阀的压力值已调好,试问:（1） 该回路能够实现多少压力级？（2） 每个压力级的压力值是多少？是如何实现的？请分别回答并说明（8分）2、试分析以下溢流阀起什么作用？6（分）b)62 逐换向阀动作系统压力＜Mpa）ABC00000010.50101.00111.51002.01012.51103.01 1 13.52、 双作用叶片泵因两个吸油窗和两个压油窗对称分布，转子和轴承所受的径向液压力相平衡。
3、 作用于活塞上的推力越大，活塞的运动速度越快 （）4、 液压缸差动连接时，液压缸的推力比非差动连接时的推力大 （）5、 在工作过程中溢流阀是常开的液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定四、分析简答题（9分）1、何为液压冲击？对液压系统有何危害？5（分）2、如图，A】=100cnr,A=50cnF,F=28X 103N,F= 8.4X103N，背压阀的背压为0.2MPa 节流阀的 压差为0.2Mpa不计其它损失,，试求HA、B、C三点的压力8分)五、简答计算(18分)1、已知轴向柱塞泵的额定压力为=16MPa额定流量Q=330L/min设液压泵的总效率为］=0.9机械效率为n m=0.93o求：(1)驱动泵所需的额定功率；(2)计算泵的泄漏流量(10分)=16 X X 330 X J0-a0.93 1 I X 330 = ILL/min液压与气压传动答案：一．填空题：1. 动力装置 、 执行装置 、 控制调节装置、 辅助装置2. 机械能•压力能•—直线往复运动3. 动力粘度、运动粘度和相对粘度•合适的油液的粘度4. 齿轮泵 、 叶片泵 和 柱塞泵. 容积式5. 吸油 .压油.泄漏大，压力脉动大6. 气动溢流阀. 气动顺序阀7. 一沿程局部8. 方向、压力、流量方向控制阀、压力控制阀、 流量控制阀9. 定差减压10. 减压阀 . 油雾器二、 选择题若电磁阀A切换，系统压力为2MPa,其余类推。
共可得从）至3.5MPa级差为0.5MPa的8 级压力组合，见附表“（0”代表断电，“1”代表通电）五．简答题1.牌*驱动泵所需额定功率;计算泵的泄漏量’怎=乐7 =1. B 2. C 3. D.A.C.B 4C. 5.B.A.C 三、判断题1. 错 2. 对 3. 错 4. 错 5.错 四、分析简答题2.pc128 x 103 N10-2 m 2二 2.8MPaF + p A 8.4 x 103 + 2 x 105 x 50 x 10-4 N ,2 2 2 二 二 0.94MPaA 10-2 m21p = p + 0.2 = 3MPaAC1.（1） 在液压系统中，当管道中的阀门突然关闭或开启时管内液体压力发生急剧交替升降的波 动过程称为液压冲击2） 由于压力增长极快，足以使密封装置、管道或其它液压元件损坏液压冲击还会使工作机 械引起振动，产生很大噪声，影响工作质量有时，液压冲击使某些元件（如阀、压力继电器 等）产生误动作，导致设备损坏2. a溢流稳压； b）做背压阀 c）作安全阀3. 本回路用3 个二位二通电磁阀串联，每一个阀都并联一个溢流阀，各溢流阀是按几何级数来调整压力的，即每一个溢流阀的调定压力为前一级溢流阀2的倍。
