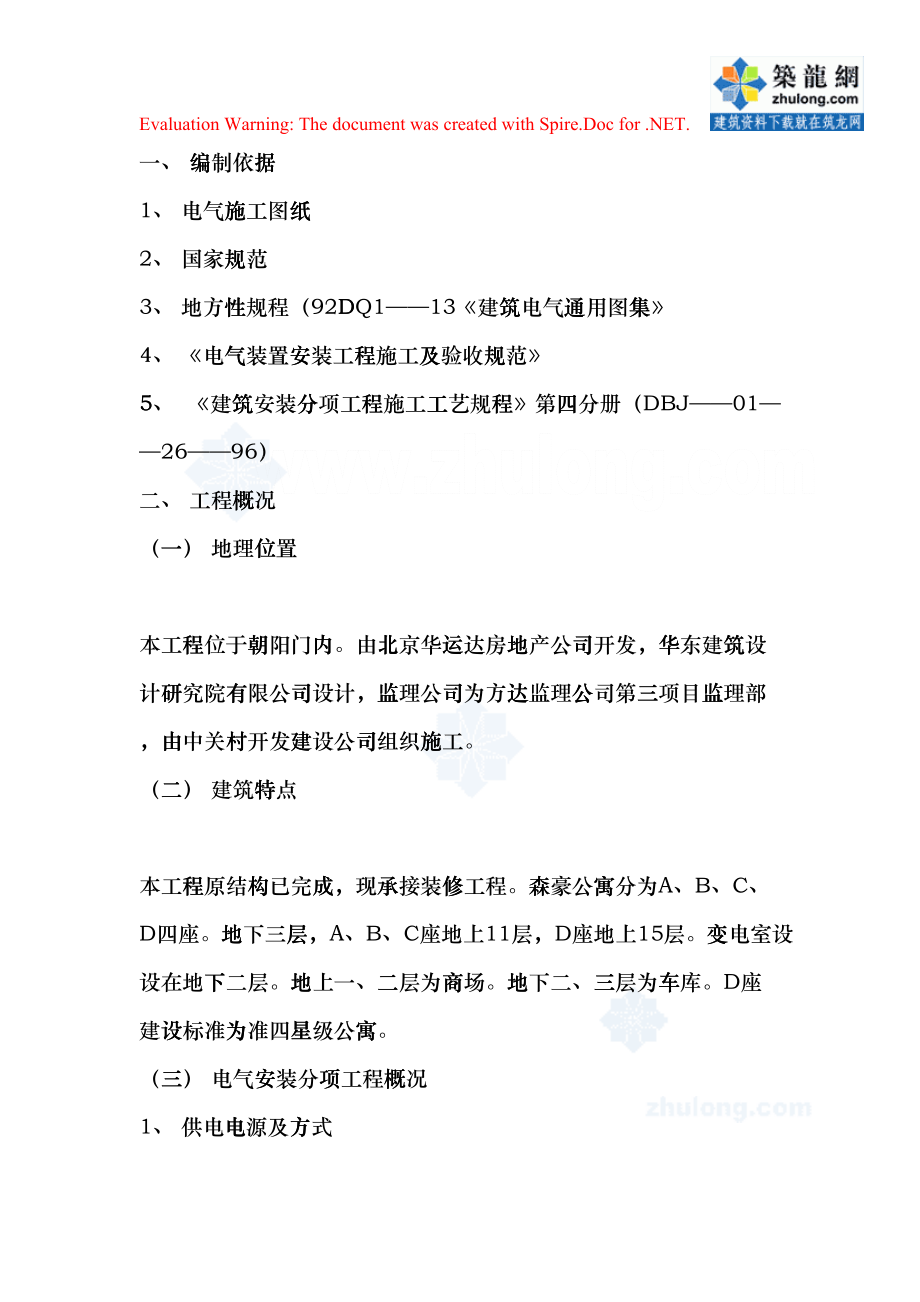

Evaluation Warning: The document was created with Spire.Doc for .NET.一、 编编制依据据1、 电气施施工图纸纸2、 国家规规范3、 地方性性规程（92DDQ1——13《建筑筑电气通通用图集集》4、 《电气气装置安安装工程程施工及及验收规规范》55、 《建筑筑安装分分项工程程施工工工艺规程程》第四四分册（DBJ——01——26——96）二、 工程概概况（一一） 地理位位置 本工程程位于朝朝阳门内内由北北京华运运达房地地产公司司开发，华华东建筑筑设计研研究院有有限公司司设计，监监理公司司为方达达监理公公司第三三项目监监理部，由由中关村村开发建建设公司司组织施施工二二） 建筑特特点 本工程程原结构构已完成成，现承承接装修修工程森森豪公寓寓分为A、B、C、D四座地地下三层层，A、B、C座地上11层，D座地上15层变变电室设设在地下下二层地地上一、二二层为商商场地地下二、三三层为车车库D座建设设标准为为准四星星级公寓寓三三） 电气安安装分项项工程概概况1、 供电电电源及方方式 本工程程供电负负荷等级级为一级级负荷。
电电源采用用二路10KKV高压电电源同时时供电变变电所设设在地下下二层10KKV进线以以电缆直直接埋地地引入本本大楼环环网室内内，再引引进高压压柜，高高压侧设设手动联联络10KKV开关柜柜为直流流操作，镍镍镉电池池柜为电电源低低压侧单单母线分分段，中中间设联联络开关关，重要要负荷电电源由EPS（集中中供电式式应急电电源）提提供作为为备用电电源照照明使用用电压为为单相2200V，电力力及空调调使用电电压为三三相2200/3880V 本工程程采用高高供高量量的计量量方式，计计量柜设设在变电电所 本工程程采用放放射式——树干式式相结合合的供电电方式对对重要用用电设备备和大容容量用电电设备采采用放射射式供电电方式对对各楼层层的照明明和电力力空调系系统采用用树干式式供电方方式对对一些不不重要设设备和小小容量用用电设备备采用链链式供电电方式消消防控制制室、消消防水泵泵、客梯梯、消防防电梯、防防烟风机机、应急急照明等等重要用用电设备备采用双双路电源源供电，并并在最末末一级配配电箱处处设置自自动切换换装置2、 线路敷设 A、B、C座照明和电力空调干线由变电所引出采用电缆在桥架内敷设引至地下一层配电小室，再沿配电管井向上、向下敷设。
D座干线由变电所引出至地下一层配电间竖井后，再向上、向上引至D座各层从变配电所低压配出柜引出至水泵控制室采用阻燃型五芯电力电缆沿桥架敷设，引至制冷中心控制室则采用密集型母线槽敷设，控制室内配出电缆至机房内各用电设备与消防有关的用电设备采用氧化镁防火电缆 从楼层配电间至各分配箱的支干线采用电缆沿桥架在吊顶内敷设或采用导线线槽或穿管在吊顶内敷设分配电箱配出支线照明回路采用交联低烟无卤阻燃导线（ZR——BYJ型）穿管在吊顶内敷设，插座回路则采用穿管埋地敷设3、 设备安装 机房内动力配电箱为落地安装，配电小室动力配电箱一般为挂墙安装，下口距地1.4米 每套公寓内配电箱为嵌墙安装，下口距地1.8米照明开关、风机盘管温度控制调速开关、水源热泵开关为嵌墙暗装，距地1.4米,离门框不小于0.15米厕所间烘手器插座嵌墙暗装距地1.4米.卫生间、厨房插座均采用防溅型疏散灯嵌墙安装，下口距地0.5米安全出口标志灯嵌墙安装，下口距门框顶0.1米其余有特殊要求的开关、插座标高见施工图4、 保安措施 低压配电系统接地形式采用TN——S系统，凡在正常情况下不带电的用电设备金属外壳均应与专用PE线可靠连接。
PE线为黄/绿双色线 桑拿房、游泳池、公寓卫生间应设局部等电位装置卫生间内等电位连接参见图集97SDQ567卫生间内各金属配件均须引保护线穿半硬质塑料管从等电位接线箱内联结端子板上引出等电位联结端子板（LEB）应与柱子内主筋连通5、防雷与接地 本大楼防雷等级为一级 接闪器：采用25×4热镀锌扁钢或φ12圆钢作为避雷带，沿女儿墙四周敷设，支持卡子间距为1米，转角处悬空段不大于0.3米 避雷带高出屋面装饰柱或女儿墙0.15米.屋面采用25×4热镀锌扁钢或φ12圆钢组成不大于10米×10米避雷网格所有高出屋面的各种金属构件均须与避雷带焊接连通利用建筑物基础钢筋作接地装置，采用联合接地方式，接地电阻要求小于1欧姆30米以上外墙的金属门窗、金属结构、外墙挂杆句均与均压环焊接防侧击雷 金属管道直接埋地，在入户处应与接地装置可靠连接在避雷引下线的外侧距地坪0.5米处设一处接地钢板作测试接地电阻用施工完毕后严格按照现行国家的电气施工安装验收规范验收参见图集DBJ08——75——96及99D562三、 施工部署及施工进度计划（一） 、施工承包形式 本工程采用项目经理承包形式，由中冠公司刘杰项目经理部承包土建工程，由***设备安装公司***项目部承包水电工程。
电专业队为***队二）、部署原则 根据工程特点，为保证施工质量，加快施工进度，确保按工期竣工，确定以下原则：1、 土建开工后，紧密与土建配合与各工种搞好协调关系，根据结构进度安排好配合人员，选择有经验、责任心强的工长负责施工2、 要求技术员、施工员及工人要仔细看图，应与土建施工图、水暖施工图、通风施工图对照后，详细领会设计意图尽量把问题在施工前解决3、 根据土建施工进度做好电施工进度，保证工程计划按时完成三） 组织机构1、 领导班子成员及分工职 务 姓 名 职责 项目经理 2、 作业队： （四） 大型机具设备序号 名称 数量1 电焊机 三台2 套丝机 一台3 砂轮锯 一台（五）工程质量目标、工期目标、安全文明施工管理目标1、工程质量为：市优工程2、工期目标为：2000年11月开工，2001年12月竣工3、文明施工目标：达到红牌工地标准4、安全管理目标：无重大伤亡、死亡事故。
四、 施工准备（一）、技术准备1、 接到图纸后，立即发给工长、施工预算及班组，由技术质量部负责组织图纸会审及技术交底在会审时把发现的问题集中起来并做好记录，在技术交底时一并提出并办理洽商及时研究制定施工方法和技术措施2、 技术员、施工员、操作员要认真学习有关规程、规范及验收标准掌握施工方法，了解工程的质量标准施工中严格按图施工3、 技术员及施工员要提前编制分项工程书面交底，内容包括：质量标准、施工方法、技术节约措施、安全、文明、消防等措施4、 大力推广应用四新技术，要求到现场进行实际操作，做样板向工人作示范交底二） 材料准备1、 施工人员根据图纸编制一次性材料计划，及时提交给公司设备物资部2、 管材、接线盒、灯头盒、套管先组织进入现场，确保施工顺利进行3、 材料采购人员要认真熟悉生产计划，材料计划、设备加工定货计划选用设备、材料时要货比三家，择优选用，尽快落实货源，按生产进度、部位分期分批组织进入施工现场4、 原材料、半成品及成品设备，进入现场要及时进行检查验收，不合格的产品要坚持退货，做好对进入现场的材料、设备的品种、规格、数量的核对工作如数量、规格、型号不对，及时找有关人员解决以保证施工。
五、 主要施工方法及技术措施（一） 管路敷设的主要施工方法1、 地面上的管路敷设由于结构已完成，原有管路不能利用，卧室、客厅插座管路直接敷设在木龙骨内钢管内、外壁均刷防腐漆管路弯曲半径、弯扁度符合规范要求管路固定用专用固定卡固定，必固定牢固2、 墙体内管路敷设隔断墙为陶粒砌块或轻钢龙骨，在其中敷设的管路，钢管内、外壁要刷防腐漆要用云石机进行开槽，不能直接剔槽，以免破坏结构管路不能直接固定在轻钢龙骨上3、 吊顶内管路敷设 应在土建吊顶前先敷设管路，要求先了解土建吊顶高度、标高、设备位置根据以上尺寸、标高、位置，按照电气图纸所标管路标高，先在顶板上进行定位弹线，以便准确的确定好灯具在吊顶上的位置，当吊顶有分格块线条时灯位必须按吊顶格块分布均匀，灯位应在方格块中，灯具两边尺寸大小一致然后根据灯位确定管路敷设部位及走向 吊顶内管路严禁用塑制品，管路敷设按1.5米一个支架固定，始端与终端按0.5米一个支架固定吊顶内的接线盒或灯头盒固定应固定在支架上，盒口朝下严禁朝上如吊顶是死吊顶，在装接线箱、盒处必须设置检查口4、 砌体添充墙注盒（箱） 注盒（箱）接短管的条件应根据土建弹出准确位置的一米线及每个房间的地面厚度或土建冲好抹灰的冲筋。
根据以上条件，对照图纸找出盒、箱的准确位置、标高弹线按箱（盒）的大小剔洞，及时清理渣土，然后用水把洞内四壁浇湿，依照管路的走向敲掉盒子敲落空，把管插入盒内，把盒（箱）推入洞内，盒（箱）口与冲筋抹灰面平，用直尺找标高，用水平仪找平整，用豆石混凝土将盒（箱）填实固定牢固，要求盒（箱）与墙体装饰面平二） 管内穿线1、 条件：土建施工墙面、地面抹灰完2、 穿线前应检查管口的护口是否齐全，箱、盒口如凹进深度200毫米以上重剔另筑3、 根据图纸核对进入现场的导线品种、规格、型号、颜色、数量是否符合设计要求4、 穿线要求按相序颜色作标记，A相为黄色，B相为绿色，C相为红色，N零线为淡兰色，PE保护线为黄/绿条色线要求每层穿的照明支路火线的颜色干线的相序颜色定，如是A相火线选黄色，开关回火线选白色5、 管内穿线严禁有接头或拧麻花，接头应放在接线盒内，导线连接采用WSC——1导线连接器箱内接头严禁采用WSC——1导线连接连接采用套管连接，套管型号应根据导线根数、截面定6、 干、支路线穿完，接头应用ZC——8兆欧表进行摇测导线绝缘电阻值，测试的电阻值应大于0.5兆欧，把测试的数据填入表74表中三)、暗配电箱的安装方法1、 安装前应开箱检查规格、型号、数量是否符合设计要求，技术文件、合格证是否齐全，箱内电气元件是否为国家认证的带长城标志的电工产品，产品是否为两部认可的定点厂生产的配电设备，电气元件动作是否灵敏，有无损坏现象。
2、 陶粒砖墙配电箱固定要求，墙面冲筋完，根据预留孔洞尺寸，地面实际高度及准确的一米水平线，将箱体找好准确标高，弹线定位作记号，根据墙面冲筋高度找好箱口与墙面的水平尺寸后，进行箱体固定，用水平仪找平找正，然后用水泥填实周边空缝，带强度达到要求后安装盘面和贴脸3、 暗箱体跨接地线的做法：跨接地线严禁直接焊接在箱体上，应焊接在箱体对角线事先预留的扁铁上，焊接长度为圆钢直径的6 倍以上，双面施焊，去掉药皮，并刷防腐漆两遍4、安装盘面要求周边间隙均匀对称，贴脸平整不歪斜，螺丝垂直受力均匀，螺丝帽要凹进去，严禁高出贴脸面外四）配电柜安装方法：1、按照施工图柜安装的位置，根据实际安装柜的台数，柜的实际长度、宽度计算好基础槽的长度、宽度，把槽钢调直，下料进行加工组焊2、把加工好的基础型钢架除锈放在设计的位置上，放线做标记3、把加工好的基础型钢放在水泥台阶上，槽钢拐角0.5米一个固定点，直线按一米一个平均分开，保持固定点均匀，弹线定位，用直径12.5MM手电钻打眼300MM深清除孔内渣土,把M12地脚螺栓栽入待固定后把基础槽钢方上,用水平尺找平、找正，垂直度要求每米不应大于1MM，全长应小于5MM，基础槽钢偏差全长小于5MM。
垫片找平，垫片不准超过三片找正、找平后，加镀锌垫片、弹簧垫，用螺母拧紧4、基础槽钢安装完后，两端用404镀锌扁钢分别与接地网连接，焊接面为扁钢宽度的2倍，三面施焊5、柜的安装方法：（1）、按照图纸规定的排列顺序，先从第一面柜开始排列，以第一面柜为标准逐台进行调整柜找正时，槽钢与柜用0.5MM铁片进行调整，每处不能超过三片，找平、找正，柜面一致，之间间隙应小于2MM根据柜的安装孔在基础型钢上用手电钻打12.5MM的孔用M12的螺栓加弹簧垫用螺母拧紧2）柜安装后，柜面高每米的垂直度应小于1.5MM,相邻两柜顶的水平偏差应小于2MM,几台安装时,柜顶水平偏差应小于5MM3）归接地要求，要求每台柜应单独与基础槽钢或者接地线连接，接地线的截面积应根据进户线截面积的大小确定五）、电气器具的安装方法1、吸顶灯安装在吊顶上，首先根据图纸设计位置，弹线定位，成排灯具两点拉直线找直根据安装高度确定吊杆长度灯具电源引入，从顶板上灯头盒引入，用防液型金属软管连接，其长度不应大于一米，两端分别用锁母锁紧在灯头和盖板上吊顶内，导线必须用金属软管保护，不能有明显导线外露导线接头放在灯头盒内灯具安装，土建吊顶有分格线，灯具必须安装在分格线中间，灯具两边距分格线两边距离相等，灯具两头句分格线相等。
吸顶灯、壁灯安装高度低于2.4m应加保护地线，地线截面应与相线等径灯具全部安装完，应通电试运行24小时，每8小时测电压、电流记4次，派电工仔细巡视，检查灯具控制是否灵活，罗灯口接线是否正确2、暗开关、插座安装方法：1）、开关插座在同一场所内安装高度差不大于5mm，垂直度不大于0.5mm，开关开启灵活，上关下开，开关断相线连接的导线应在其圆孔接线端内折回压接，控制方法应由里往外排列，均不得在开关、插座的接线端子处套接压线方式连接其他支路2）、开关插座的位置应从安全和使用方便考虑，不允许在窗、镜箱、吊柜及管道背后、单扇门后安装3）、开关的位置应与灯位对应，插座的位置应与弱电出线口保持500mm以上的距离3、桥架安装的施工方法1）、金属桥架及其附件，应采用镀锌处理的定型产品，其规格、型号应符合设计要求，桥架内外应光滑平整、无棱刺、不应有扭曲翘边等现象，产品应有出厂合格证2）、首先沿墙壁顶板的预留洞，根据设计图进行弹线定位，标出固定点的位置3）、根据支架承受的重量，选择响应的金属膨胀螺栓及钻头，所选钻头长度应大于卡管长度4）、桥架直线段采用连接板连接，保护地线，每端螺丝固定点不少于6个垫圈、弹簧垫圈、螺母紧固，螺母必须放在桥架外侧，接茬处缝隙严密平齐，接地良好。
5）、桥架在转弯时，应采用立面两通和平面两通等进行变通连接6）、桥架与箱柜接茬时，出线处应采用抱脚连接并用螺丝压紧7）、敷设在竖井、通道、设备层等处的线槽应符合防火规范的要求，填堵防火材料六、技术质量保证措施(一) 施工准备过程的质量控制:1、 认真抓好工人质量意识教育，“以质量是企业的生命”为题，强调质量的重要性，将质量意识贯彻到每个施工人员的头脑中2、 优化施工方案，积极采用先进的施工工艺，科学的安排施工进度，合理调配劳动力，对总体计划有周全、细致的安排，对施工中出现的技术问题，要有详细的针对性措施3、 开工前按照工程项目召集有关部门技术人员参与图纸会审和技术交底，要求看图应对照结构、建筑及暖为卫等图纸看，了解设计意图、工艺流程、设备位置、坐标尺寸及各工种相互之间的关系，管材、盒子、预埋件、电器器具的选用作到心中有数，对重点项目和关键部位、新技术、材料设备除了交底外，还应在施工现场进行实际操作示范4、 材料、设备采购要求货比三家，由甲方、监理、施工单位技术人员共同考察，择优选用，进场材料除要求有出厂合格证外，还有检验报告，两部一证，长城标志，消防局允许生产许可证二）施工过程中的质量控制： 进行样板引路，进行过程控制，力争工程质量一次成优。
对于每个分项工程的施工都坚持先搞样板间，经验收合格后以点带面全面推开的形式，以样板为标准，保证整体施工质量在施工中坚持预防控制的跟踪管理，质量保证工作随时到位，严格执行“三检制”作到检查有记录，整改有措施，复查有结果三）技术管理技术管理进行规范化施工，要求工长、技术、质检人员在工序施工前进行技术交底，施工中进行技术指导，并随时帮助一线工人解决技术难题七、质量管理措施1、 成立质量保证体系：由公司技术科负责，电气专业的负责人及项目部电管员、承包施工的队长、班长、质检员组成，全面负责施工中的各道工序质量，每月组织一次联合检查，做到施工质量事故苗头消灭在施工前2、 强调协调各种工种的施工工序交叉，减少返工现象，认真执行“样板制”3、 施工中严格贯彻四个原则：生产者负责质量、预防为主、严格工序控制和检帮结合4、 严格控制原材料、设备进场的质量，杜绝不合格和伪劣产品用到工程上八、安全消防技术措施1、 参加施工人员必须坚持“安全第一、预防为主”的方针2、 严格执行北京市四项基本标准有关规定和住总集团的有关安全和文明施工的有关规定及消防规范，加强安全教育，树立“安全第一”的思想，生产与安全发生矛盾时，必须以安全为主。
3、 进入施工现场人员，必须佩戴安全帽，不穿拖鞋，不喝酒，做好个人安全保护工作4、 临时用电要符合安全用电有关规定，特殊工种要持证上岗，用前应先开引火证，周围易燃物移开，派专人看管，备好扑灭火灾工具及材料，用完后清理现场，以防后患5、 施工前班长做好班前安全交底，并用详细的书面安全交底，每周五利用下班后一小时开安全总结会九、施工技术资料整理程序及内容 施工技术资料整理程序应按97京建字第418号文件规定执行、归档：1、 施工方案2、 技术交底3、 设计变更洽商4、 隐蔽工程检查记录5、 预检记录6、 电气设备、材料检验记录及合格证7、 电气设备导线遥测记录8、 接地电阻示意图及接地阻值实测记录9、 电气安全检查记录10、 质量评定11、 竣工图。
