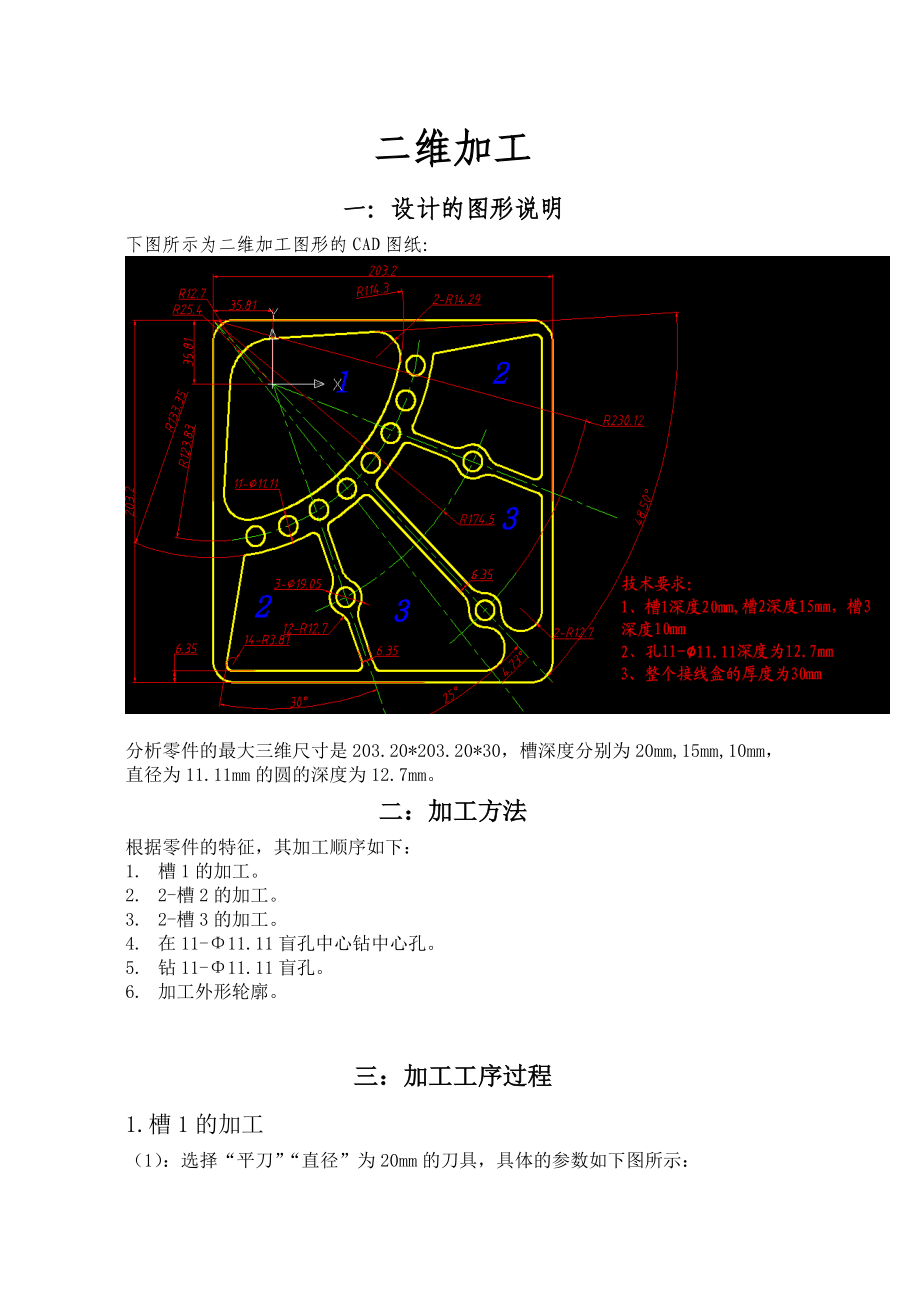

二维加工一：设计的图形说明下图所示为二维加工图形的CAD图纸： 分析零件的最大三维尺寸是203.20*203.20*30，槽深度分别为20mm,15mm,10mm，直径为11.11mm的圆的深度为12.7mm二：加工方法根据零件的特征，其加工顺序如下：1. 槽1的加工2. 2-槽2的加工3. 2-槽3的加工4. 在11-Φ11.11盲孔中心钻中心孔5. 钻11-Φ11.11盲孔6. 加工外形轮廓 三：加工工序过程1.槽1的加工（1）：选择“平刀”“直径”为20mm的刀具，具体的参数如下图所示：（2）：由于不能一次加工到20mm的深度，所以需要分层铣削，在设置中设置“最大粗切深度”为5.0，在“精铣次数”为1，“精铣量”为0.23）槽1加工刀轨如下图（4）：铣削后的效果如图：2.2-槽2的加工（1）：选择“平刀”“直径”为6mm的刀具，具体的参数如下表：（2）：和第一次挖槽类似，分别设计粗铣 精铣参数（3）：槽2加工刀轨如下图（4）：铣削后的效果如图：3.2-槽3的加工（1）：采用和加工槽2同样的方法加工槽32）：槽3加工刀轨如下图(4): 铣削后的效果如图4、在11-Φ11.11盲孔中心钻中心孔（1）：选择直径为1.5mm的中心钻，具体的参数如下图：（2）：钻中心钻的刀轨如下：（3）：钻中心孔后的效果图如下：5.钻11-Φ11.11盲孔（1）：由于加工11-Φ11.11盲孔的刀轨与加工中心孔刀轨相同，所以不需要再做选择，只是将刀具改变（2）：钻孔后的效果如下图所示：6：外形铣削（1）：选择“外形铣削”命令，选择第一把刀具，作为外形铣削的刀具。
2）：生成的外形铣削刀轨如下：（3）：外形铣削后效果图为：四：实体验证1：选择“操作管理”，在弹出的“操作管理”对话框中，显示所有的工序,如下图：（2）：最后完整加工后的效果如下图所示：三维加工一：设计图形说明1：在这个三维加工中，加工的对象为可乐瓶电极模，首先利用矩形、直线命令、圆弧命令和曲线命令绘制可乐瓶电极模线架构，利用旋转实体命令、扫描实体命令和拉伸实体命令绘制三维实体模型，如下图所示： 可乐瓶底电极模实体模型二：加工方法1. 实体挖槽粗加工2. 实体等高外形粗加工3. 实体浅平面精加工4. 实体等高外形精加工5. 实体放射精加工6. 实体陡峭斜面精加工二：规划加工刀具路径1、加工坯料及对刀点的确定：在规划可乐瓶底电极几何图形加工刀具路径前，先利用MASTERCAM系统提供的边界框命令确定加工几何图形所需要的坯料尺寸，并将图形中心移到系统坐标原点，便于加工时以图形中心对刀2、规划实体挖槽粗加工刀具路径，预留量“0.5”（1）、规划可乐瓶底电极模实体挖槽粗加工刀具路径，目的是粗切除大部分的工件材料，主要包括刀具的选择，刀具参数的设定，加工参数（安全高度、下刀位置、下刀方式、切削方式、切削量等）的设定。
2）、在该加工工序中采用Φ20mm的圆鼻刀进行切削加工，实体挖槽粗加工参数如下：实体挖槽粗加工参数设置（3）、在“挖槽参数”选项中选择“高速切削”，实体挖槽粗加工刀具路径如下： （4）：从“刀具路径”“操作管理”中通过实体加工模拟以后，加工结果如下图：Φ20mm圆鼻刀实体挖槽加工结果3、规划实体等高外形粗加工刀具路径，预留量“0.2”规划可乐瓶底电极模实体等高外形粗加工刀具路径，将进一步减少实体挖槽粗加工留下的材料，以利于后面的精加工1）：在这一道工序中，采用Φ12mm的圆鼻刀，刀具参数设置如下：设置“PARAMETERS”选项卡 （2）：实体等高外形粗加工刀具路径如下图：（3）：从“刀具路径”“操作管理”中通过实体加工模拟以后，加工结果如下图：Φ12mm的圆鼻刀等高外形粗加工结果4：规划实体浅平面精加工刀具路径规划可乐瓶底电极模具实体浅平面精加工刀具路径，将对实体粗加工后在实体平坦部位留下的材料进行铣削1）：在这一道工序中，采用Φ20mm的平铣刀，刀具参数设置如下：实体浅平面精加工对话框（2）：实体浅平面精加工刀具路径如下图实体浅平面精加工刀具路径（3）：从“刀具路径”“操作管理”中通过浅平面加工模拟以后，加工结果如下：Φ20mm的平铣刀浅平面精加工结果5：规划实体等高外形精加工刀具路径规划可乐瓶底电极模实体等高外形精加工刀具路径，将对实体进一步切削精加工后余量的残料。
1）：在这一道工序中，采用Φ12mm的球刀，刀具参数设置如下：（2）：实体等高外形精加工刀具路径如下图：（3）：从“刀具路径”“操作管理”中通过球刀加工模拟以后，加工结果如下：Φ12mm的球刀等高外形精加工结果6：规划实体放射精加工刀具路径规划可乐瓶底电极模实体放射精加工刀具路径，将对实体进行精修（1）：在这一道工序中，采用Φ6mm的球刀，刀具参数设置如下：（2）：实体放射精加工刀具路径如图所示：实体放射精加工刀具路径（3）：从“刀具路径”“操作管理”中通过球刀加工模拟以后，加工结果如下：Φ6mm的球刀实体放射精加工四：实体验证1：选择“操作管理”，在弹出的“操作管理”对话框中，单击“select All”，选择所有的工序，显示所有的工序的刀具路径,如下图： 2：通过实体模拟以后，最后完整加工后的效果如下图所示：。
