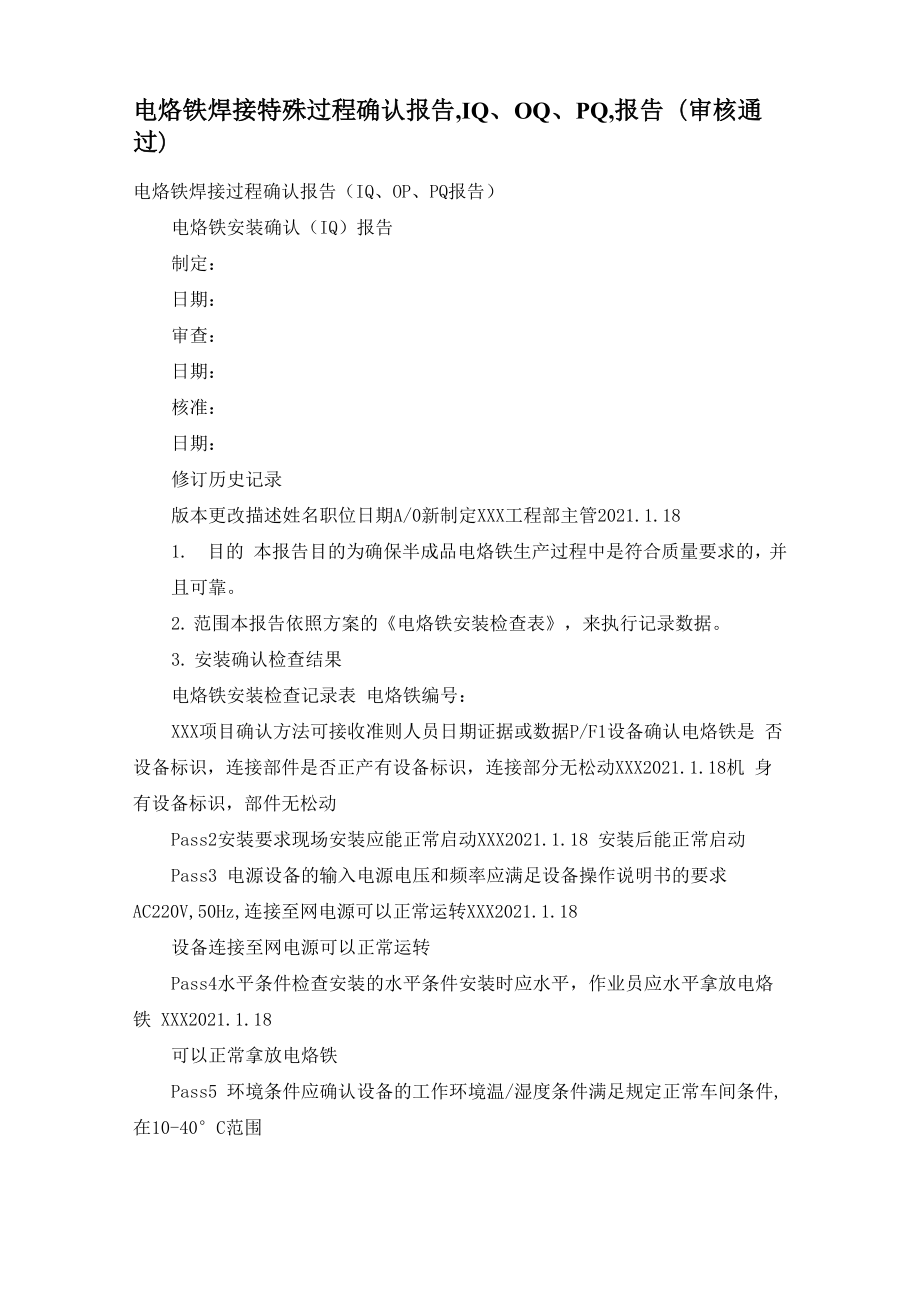

电烙铁焊接特殊过程确认报告,IQ、OQ、PQ,报告（审核通过）电烙铁焊接过程确认报告（IQ、OP、PQ报告）电烙铁安装确认（IQ）报告制定：日期：审查：日期：核准：日期：修订历史记录版本更改描述姓名职位日期A/0新制定XXX工程部主管2021.1.181. 目的 本报告目的为确保半成品电烙铁生产过程中是符合质量要求的，并且可靠2. 范围本报告依照方案的《电烙铁安装检查表》，来执行记录数据3. 安装确认检查结果电烙铁安装检查记录表 电烙铁编号：XXX项目确认方法可接收准则人员日期证据或数据P/F1设备确认电烙铁是 否设备标识，连接部件是否正产有设备标识，连接部分无松动XXX2021.1.18机 身有设备标识，部件无松动Pass2安装要求现场安装应能正常启动XXX2021.1.18 安装后能正常启动Pass3 电源设备的输入电源电压和频率应满足设备操作说明书的要求 AC220V,50Hz,连接至网电源可以正常运转XXX2021.1.18设备连接至网电源可以正常运转Pass4水平条件检查安装的水平条件安装时应水平，作业员应水平拿放电烙 铁 XXX2021.1.18可以正常拿放电烙铁Pass5 环境条件应确认设备的工作环境温/湿度条件满足规定正常车间条件,在10-40°C范围XXX2021.1.18 车间条件能满足10~40°范围Pass6目视检查条件确认检验条件是否满足质量要求，如光线照度正常室内 日光灯，800-1000LuxXXX2021.1.18光线照度能满足规定要求7 设备接地确认电烙铁是否要接地？三插电源头， AC 插头有接地线XXX2021.1.18设备有接地Pass8作业安全设备应有保护装置，防护员工在取拿产品时烫伤。
操作员应有保护装备，防止烫伤XXX2021.1.18 有保护装置，且装置正常Pass9 灰尘要求确认对于设备或生产工艺的环境是有否无尘要求无漂浮灰 尘 XXX2021.1.18无漂浮灰尘Pass10 清洁度确认对于设备或生产工艺，环境是否有特殊的清洁要求员工 取拿时需要带手套XXX2021.1.18员工取拿时戴手套Pass4. 总结 安装条件必须依照过程确认方案的《电烙铁安装检查表》来执行并验证通过 电烙铁运行确认（OQ）报告制定：日期：审查：日期：核准：日期：修订历史记录版本更改描述姓名职位日期A/0新制定XXX工程部主管2021.1.181. 目的 本报告目的为确保操作条件符合电烙铁的运行条件、操作条件2. 范围本报告依照过程确认方案的《电烙铁操作检查表》，来执行操作和记 录操作数据3. 运行确认结果 电烙铁操作检查记录表项目方法可接收标准人员日期证据或数据证据或数据P/F操作前检查设备编号：XXX设备操作员检查设备操作员是否具有设备操作资质操作员受 过相关培训XXX2021.1.18详见培训记录表Pass问询操作人员是否熟悉电烙铁 产品工艺及检验要求熟悉电烙铁产品工艺与检验要求XXX2021.1.18熟悉电烙铁 产品工艺要求Pass品质人员询问和观察是否熟悉电烙铁过程及检验要求；熟悉 电烙铁过程与检验要求XXX2021.1.18熟悉电烙铁过程与检验要求Pass检查是 否能正确使用相关的检测试验仪器设备?应熟悉使用相关的全部检验和试验仪器 设备XXX2021.1.18熟悉使用相关的全部检验和试验仪器设备Pass工程技术人 员是否熟悉电烙铁的性能参数？是否能熟练调试操作？应熟悉电烙铁的性能参 数；应能熟悉调试及操作该设备XXX2021.1.18熟悉电烙铁的性能参数；熟悉调 试及操作该设备 Pass 是否熟悉电烙铁工艺 ?应熟悉电烙铁过程的生产工艺 XXX2021.1.18熟悉电烙铁过程的生产工艺Pass机器设备是否能正常运转？设备 能正常运转，无异响，无异味XXX2021.1.18正常运转，无异响，无异味Pass调 整各种参数时是否正常?参数调节时应正常且有效 XXX2021.1.18 调节参数有效 Pass开机预热3分钟后，再连续运行30分钟后是否正常连续运行30分钟后， 运转正常XXX2021.1.18运转正常Pass关闭电烙铁机，拿取产品时方便易用。
作业时，无法拿取产品，作业结束后才能拿取XXX2021.1.18作业时，无法拿取产品，作业结束后才能拿取Pass产品模具 应正常产品模具正常，无歪斜XXX2021.1.18模具操作灵活Pass方法电烙铁是否 有使用说明书？设备上应张贴有《电烙铁操作作业指导书》XXX2021.1.18贴有 《电烙铁操作作业指导书》Pass测量是否有建立产品的检验和试验标准？有建立检验和试验标准XXX2021.1.18有建立检验和试验标准Pass所有投入确认的烙铁是否点检合格, 性能稳定?点检的实际温度应与当前确认的温度误差控制在±2°C范围内投入确认的烙铁点检实际温度与当前确认的温度误差控制在±2C范围内， 性能稳定XXX2021.1.18用烙铁温度测试仪点检，温度符合要求Pass测试仪器一 览表：检验项目检测仪器最小精度（或规格要求）设备编号烙铁温度点检烙铁温度 检测仪1CXXX静电手环点检静电环测试仪750KQ-10MQXXX电烙铁操作员的培训记录： 请插入操作员的培训记录表4.总结 操作条件必须依照过程确认方案的《电烙铁操作鉴定》来执行并验证通过； 电烙铁PQ报告制定：日期：审查：日期：核准：日期：修订历史记录版本版本 更改描述更改描述 姓名姓名职位职位日期日期A/0新方法XX工程部主管2021.2.61. 目的 本报告目的为确保找到符合产品质量要求的焊接参数有效范围。
2. 范围本报告依照过程确认方案的《电烙铁操作检查表》来执行操作和记录 操作数据3. 结果3.1试验记录： 电烙铁焊接温度范围确认表表01电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3504Passl00.0%备注：1.以上参数参考电烙铁适用的参 数；2.样品编号：1#~10#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象13504/23504 /33504 /43504/53504/63504/73504/83504/93504/103504/表表02电烙铁温度（C）焊接时间（s）Pass/Fail合格率3404Fail70.0%备注：1.以上参数参考电烙铁适用的参数; 3.样品编号：11#~20#，测试数据如些：样品No.:温度（C）时间（s）PassFa il不良现象113404 /123404/虚焊133404/143404/153404/163404/173404/虚焊183404/193404 /202104/虚焊表表03电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3604Pass100.0%备注：1.以上参数参考电烙铁适用的参 数；2.样品编号：21#~30#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象213604 /223604/233604/243604/253604/263604/273604/283604/293604/303604/表表04电烙铁温度（C）焊接时间（s）Pass/Fail合格率3704Pass100.0%备注：1.以上参数参考电烙铁适用的参 数；3.样品编号：31#~40#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象313704 /323704/333704/343704/353704/363704/373704 /383704 /393704 /403704 /表表05电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3804Passl00.0%备注：1.以上参数参考电烙铁适用的参 数；2.样品编号：41#~50#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象413804 /423804/433804/443804/453804/463804/473804/483804/493804/503804/电烙铁焊接时间范围确认表表77电烙铁温度（C）焊接时间（s）Pass/Fail合格率3704PassPass备注：1.以上参数参考电烙铁适用的参数；3.样品编号：1#~10#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象13704/23704/33704/43704/53704/63704/73704 /83704/93704/103704/4.表表88电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3703Passl00.0%备注：1.以上参数参考电烙铁适用的参 数；2.样品编号：11#~20#，测试数据如下：样品No.:温度（C）时间（s）PassFa il不良现象113703 /123703/133703/143703/153703/163703/173703/183703/193703/202103/表表99电烙铁温度（C）焊接时间（s）Pass/Fail合格率3702Fail70.0%备注：1.以上参数参考电烙铁适用的参数;3.样品编号：21#~30#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象213702 /223702/虚焊233702/243702 /253702 /263702 /273702/虚焊283702/293702/303702/虚焊表表10电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3705Passl00.0%备注：1.以上参数参考电烙铁适用的参 数；2.样品编号：31#~40#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象313705 /323705/333705/343705/353705/363705/373705/383705/393705/403705/表表11电烙铁温度（C）焊接时间（s）Pass/Fail合格率3706Fail70.0%备注：1.以上参数参考电烙铁适用的参数;3.样品编号：41#~50#，测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象413706 /423706V锡点大433706 /443706 /453706 V463706 V473706V锡点大483706 V493706V503706V锡点大操作鉴定我们需要挑战最优化的焊接温度与焊接时间我们选择进行如下组 合式试验，每组执行10个产品生产：1）焊接温度值下限+焊接时间下限2）焊接温度值中心值+焊接时间中心值3）焊接温度值上限+焊接时间上限焊接温度值下限+焊接时间下限电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3503Passl00%备注：1.以上参数参考电烙铁适用的参数;2.样品编号：1#~10#，测试数据如下：样品No.:温度（C）时间（s）PassFa il不良现象13503 V23503V33503 V43503 V53503 V63503 V73503 V83503V93503V103503V焊接温度值中心值+ 焊接时间中心值电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3704Passl00%备注：1.以上参数参考电烙铁适用的参数；3.样品编号：1#~10#,测试数据如下：样品No.:温度（C）时间（s）PassFail不良现象13704V23704V33704V43704V53704V63704V73704V83704V93704V103704V焊接温度值上限+焊接时间上限电烙铁温度（°C）焊接时间（s）Pass/Fail合格率3805Passl00%备注：1.以上参数参考电烙铁适用的参数;2.样品编号：1#~10#，测试数据如下：样品No.:温度（C）时间（s）PassFai l不良现象13805 /23805 /33805 /43805/53805 /63805/73805/83805/93805/103805/3.2PQ报告第一批：检验报告名称：电烙铁产品型号：XX日期：2021.1.18批量：100PCs产品批 次：XX01 抽样标准□IsO2859-1GB/T2828.1□I□II□III■全检□ s-1抽检情况记录： 序号检验项目检验内容检验方法不良描述品质判定缺陷等级及数量致命严重轻微1外观检查表面无划伤、烫伤、腐蚀等明显缺陷目视全检OK,详见附表 0002焊接位置位置是否焊接在相应的地点目视全检OK,详见附表0003焊接性能 焊点要饱满、无虚焊目视全检OK，详见附表000备注：不合格总计：0PCs判定结果：■允收□拒收□其他检验员（签名）复核（签名）品质主管（签名）生产确认（当不合格时）测试记录表：机台名称电烙铁机台编号XX产品型号XX批号：XX01检验日期2021.1.18生产数量100PCS电烙铁温度（°C）370焊接时间（s）4//检验项目样品编号1#2# 100#外观检查 OKOKOKOKOK 焊接位置 OKOKOKOKOK 焊接性能 OKOKOKOKOK 判定OKOKOKOKOK第二批：检验报告名称：电烙铁产品型号：XX 日期：2021.1.30批量：100PCs产品批次：XX01 抽样标准□IsO2859-1GB/T2828.1□I□II□III■全检□ s-1抽检情况记录：序号检验项目检验内容检验方法不良描述品质判定缺陷等级及数量致命严重轻微1外观检查表面无划伤、烫伤、腐蚀等明显缺陷目视全检OK,详见附表 0002焊接位置位置是否焊接在相应的地点目视全检OK,详见附表0003焊接性能 焊点要饱满、无虚焊目视全检OK，详见附表000备注：不合格总计：0PCs判定结果：■允收□拒收□其他检验员（签名）复核（签名）品质主管（签名）生产确认（当不合格时）测试记录表：机台名称电烙铁机台编号XX产品型号XX批号：XX01检验日期2021.1.30生产数量100PCS电烙铁温度（°C）370焊接时间（s）4//检验项目样品编号1#2# 100#外观检查OKOKOKOKOK焊接位置 OKOKOKOKOK 焊接性能 OKOKOKOKOK 判定 OKOKOKOKOK第三批：检验报告名称：电烙铁产品型号：XX 日期：2021.2.5批量：100PCs产品批 次：XX01 抽样标准□IsO2859-1GB/T2828.1□I□II□III■全检□ s-1抽检情况记录：序号检验项目检验内容检验方法不良描述品质判定缺陷等级及数量致命严重轻微1外观检查表面无划伤、烫伤、腐蚀等明显缺陷目视全检OK,详见附表 0002焊接位置位置是否焊接在相应的地点目视全检OK,详见附表0003焊接性能 焊点要饱满、无虚焊目视全检OK，详见附表000备注：不合格总计：0PCs判定结果：■允收□拒收□其他检验员（签名）复核（签名）品质主管（签名）生产确认（当不合格时）测试记录表：机台名称电烙铁机台编号XX产品型号XX批号：XX01检验日期2021.2.5生产数量100PCS电烙铁温度（°C）370焊接时间（s）4//检验项目样品编号1#2# 100#外观检查OKOKOKOKOK焊接位置 OKOKOKOKOK 焊接性能 OKOKOKOKOK 判定 OKOKOKOKOK4.总结确认后，该过程满足确认方案的要求并验证通过。
