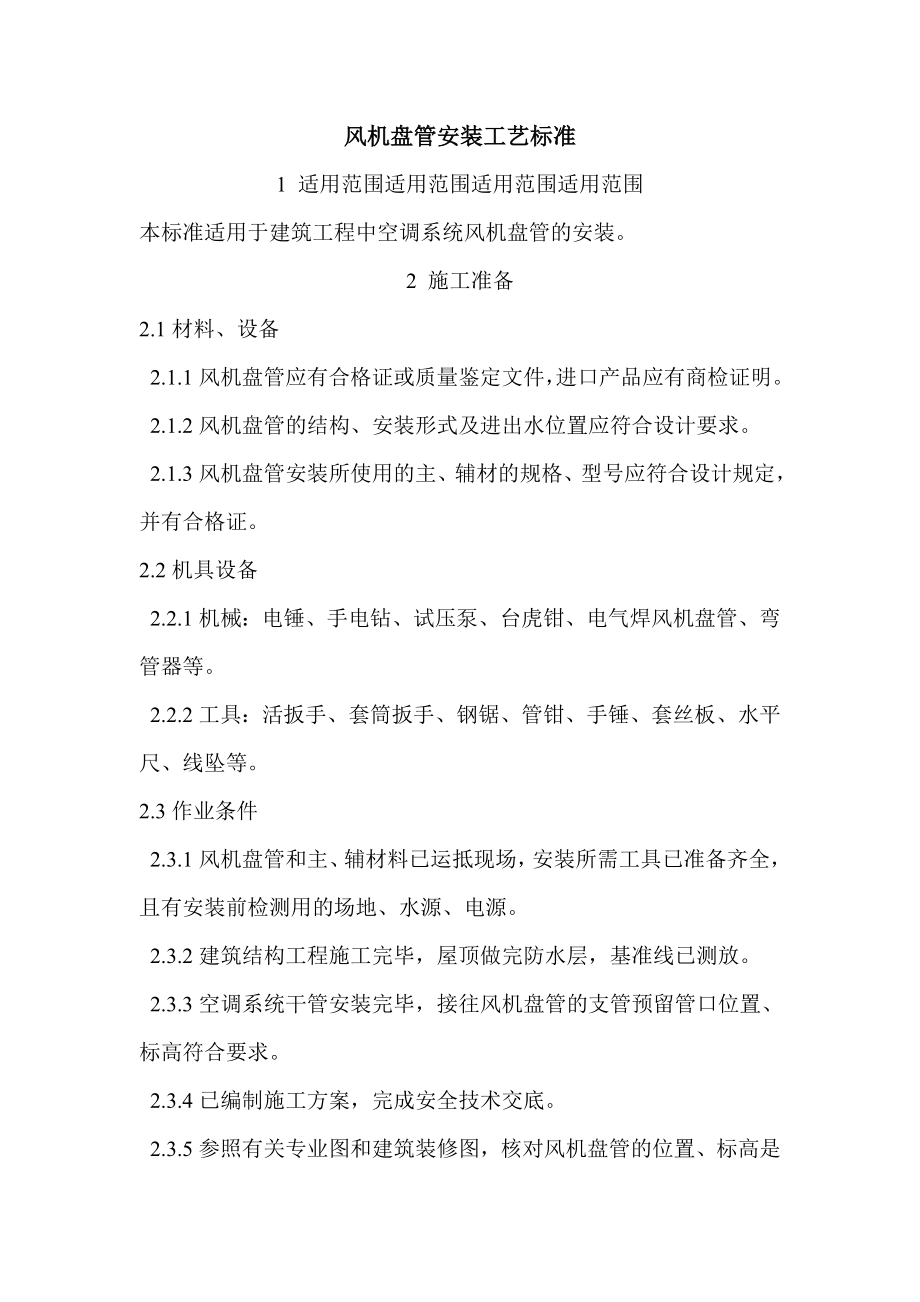

风机盘管安装工艺标准1 适用范围适用范围适用范围适用范围本标准适用于建筑工程中空调系统风机盘管的安装 2 施工准备2.1材料、设备 2.1.1风机盘管应有合格证或质量鉴定文件，进口产品应有商检证明 2.1.2风机盘管的结构、安装形式及进出水位置应符合设计要求 2.1.3风机盘管安装所使用的主、辅材的规格、型号应符合设计规定，并有合格证2.2机具设备 2.2.1机械：电锤、手电钻、试压泵、台虎钳、电气焊风机盘管、弯管器等2.2.2工具：活扳手、套筒扳手、钢锯、管钳、手锤、套丝板、水平尺、线坠等 2.3作业条件2.3.1风机盘管和主、辅材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源 2.3.2建筑结构工程施工完毕，屋顶做完防水层，基准线已测放 2.3.3空调系统干管安装完毕，接往风机盘管的支管预留管口位置、标高符合要求 2.3.4已编制施工方案，完成安全技术交底 2.3.5参照有关专业图和建筑装修图，核对风机盘管的位置、标高是否正确有问题及时与设计和有关人员研究解决，办理变更洽商记录 3 操作工艺操作表冷器水压试验支吊架安装电机试运转3.1 工艺流程 开箱检查风机盘管安装连接配管机组试运转3.2 操作方法 3.2.1 开箱检查 3.2.1.1风机盘管应有装箱单、风机盘管说明书、产品质量合格证与产品性能检测报告等随机文件，进口风机盘管还应有商检合格的证明文件。
3.2.1.2风机盘管开箱检查内容包括：电机壳体及表面交换器有无损伤、锈蚀等缺陷 3.2.2 电机试运转：风机盘管应按总台数的10％通电进行三速试运转检查机械部分不得有摩擦，电气部分不得漏电，运转平稳、噪声正常 3.2.3 表冷器水压试验：风机盘管的表冷器应按总台数的10％进行水压试验，不得渗漏3.2.4 支吊架安装 3.2.4.1风机盘管应设置独立的支、吊架固定 3.2.4.2根据施工图确定吊杆生根位置，生根一般采用膨胀螺栓 3.2.4.3按风机盘管不同的型号、重量，选取相应规格的吊杆 3.2.4.4减振吊架的安装应符合设计要求 3.2.5风机盘管安装 3.2.5.1卧式风机盘管安装的高度、位置应正确，吊杆与盘管连接应用双螺母紧固找平，并在螺母上加3㎜厚的橡胶垫 3.2.5.2吊装盘管应坡向水盘排水口 3.2.5.3暗装的卧式风机盘管在吊顶处应留有检查门，便于机组维修 3.2.5.4立式风机盘管安装应牢固，位置及高度应正确 3.2.6 连接配管 3.2.6.1风管、回风箱及风口与风机盘管机组连接应严密、牢固 3.2.6.2风机盘管与冷热媒管的连接，应在管道系统冲洗、排污后且再循环试运行2h以上，水质合格后进行，以防杂物堵塞表冷器。
3.2.6.3 风机盘管的进出水管接头及排水管接头不得漏水；进出水管必须保温，防止产生凝结水 3.2.6.4 风机盘管与管道相连接时宜采用软接管或紫铜管，其耐压值应大于等于1.5倍的工作压力软管的连接应牢固，不应有扭曲和瘪管现象 3.2.6.5 与凝结水管连接应用软管，其长度一般不大于300mm软管宜用透明胶管，并用喉箍紧固，防止渗漏凝结水应畅通地流到指定位置，水盘应无积水现象 3.2.7 机组试运转 3.2.7.1 风机盘管安装完毕后，应进行试运转检查 3.2.7.2 风机盘管应进行三速连续运转2h以上，温控开关动作正确，且与风机盘管运行状态一一对应，则风机盘管运转为合格 4 质量标准4.1 风机盘管的安装应符合下列规定 4.1.1 机组安装前宜进行单机三速试运转及水压检漏试验试验压力为系统工作压力的1.5倍，试验观察时间为2min，不渗漏为合格 4.1.2 机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固 4.1.3 机组与风管、回风箱或风口的连接应严密可靠 检查数量：按总数抽查10％，且不得少于1台 检查方法：观察检查、查阅检查试验记录 5 成品保护5.0.1风机盘管在现场应码放整齐，并有防雨、防雪措施。
5.0.2风机盘管安装时应随运随装，与其他工种交叉作业时要注意成品保护 5.0.3冬期施工，当环境温度低于5℃时，风机盘管水压试验后必须将水排放干净，以防冻坏盘管 5.0.4立式暗装风机盘管安装完后应配合装修安装保护罩屋内喷浆前应采用防护措施，保持风机盘管清洁 6 应注意的质量问题6.0.1系统注水时应充分排气，防止产生气堵 6.0.2风机盘管的进出水管未经冲洗排污时不得投入使用，以免造成系统堵塞 6.0.3系统运转前应对凝结水盘进行清理，防止杂物堵塞排水管道，保证凝结水的顺畅排放 7 质量记录7.0.1风机盘管产品合格证或质量证明文件 7.0.2风机盘管开箱检验记录 7.0.3预检记录 7.0.4隐蔽工程检查记录 7.0.5检验批质量验收记录8 安全、环保措施8.1 安全操作要求 8.1.1高空作业应系安全带，使用人字梯时应有人扶牢 8.1.2高空作业时不得抛掷工具，应采用工具包传送 8.2 环保措施 8.2.1施工中应活完料清，下角料、废料应放至指定地点，集中清运 8.2.2水压试验完毕后，管道污水需排向现场指定排污点，不得随意排放。
