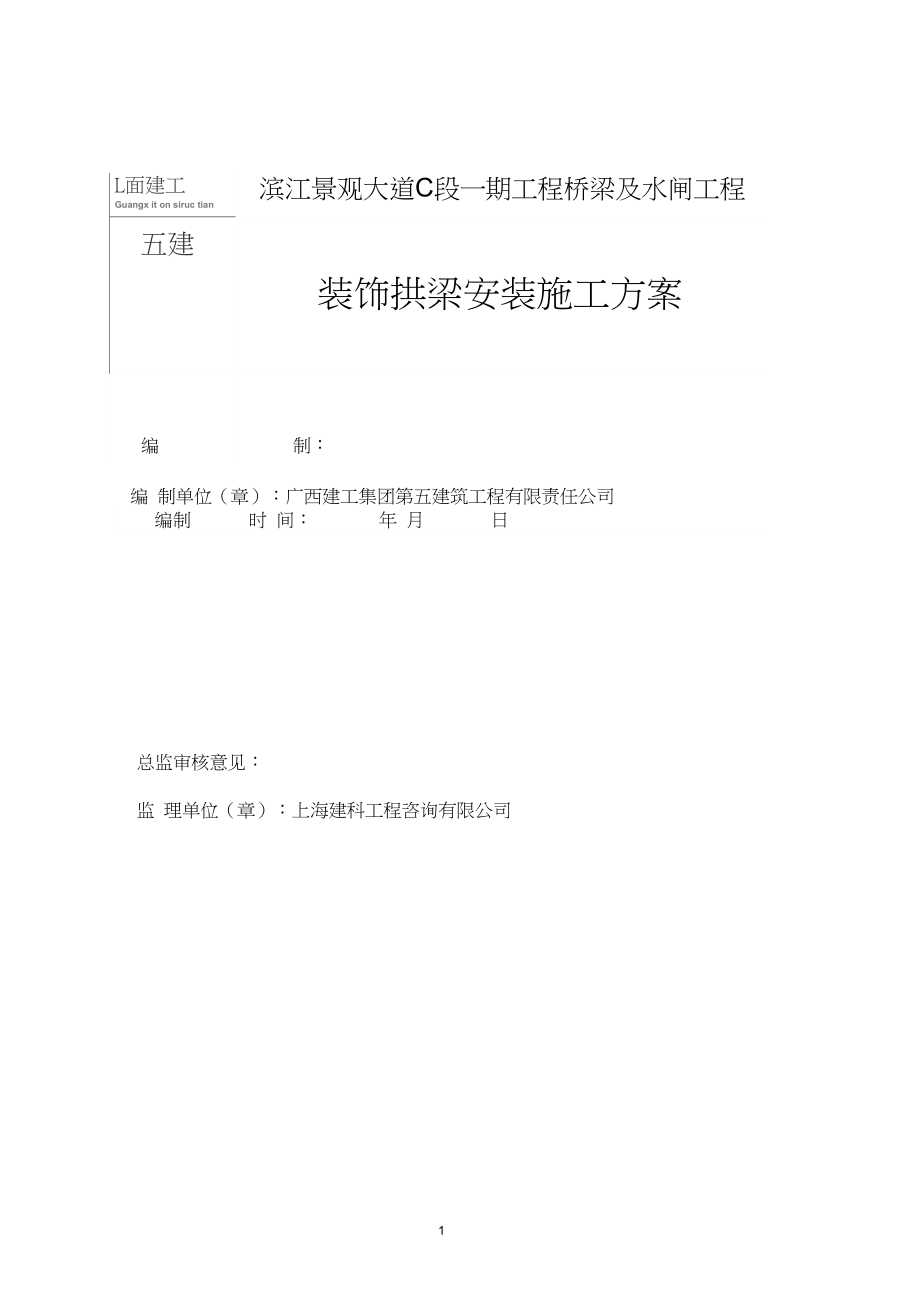

L面建工Guangx it on siruc tian滨江景观大道C段一期工程桥梁及水闸工程五建装饰拱梁安装施工方案编制：编 制单位（章）：广西建工集团第五建筑工程有限责任公司编制时 间： 年 月 日总监审核意见：监 理单位（章）：上海建科工程咨询有限公司12目录-、工程概况 3二、 编制依据 3三、 施工工期 3四、 施工准备 3五、 吊装方案 6六、 质量保证措施 8七、 安全保证措施 8八、 应急救援预案 11一、工程概况柳州市滨江大道景观工程 C 段一期桥梁及水闸工程桥梁部分全长105m宽度30m跨度为3x 35m正交本工程桥梁每跨在两侧 设置装饰拱，共六个 ，其中边拱 4 个；中拱两个每个装饰拱拱圈 以跨中分成两段进行预制，吊装方案是采用吊车安装二、编制依据（1）柳州市滨江大道景观工程 C段一期桥梁水闸施工设计图纸 2）《城市桥梁工程施工与质量验收规范》 CJJ2-2008（ 3）《钢筋焊接及验收规程》 JTJ18-2003（ 4）《公路桥涵施工技术规范》 JTG/TF50-2011（ 5）施工现场调查所获取的有关资料三、 施工工期本工程装饰拱预制梁架设施工在箱梁架设完成后开始安装， 装饰 拱安装工期： 2013年8月23-2013 年9月5日四、 施工准备1 、设备准备项目部决定配备吊车三辆、 拖车一辆。
其中 130t 及 180t 用于桥 上装饰拱安装就位，另一台 100t 及 60t 拖车用于出坑拖运 1 ）主吊车采用徐工重型起重机厂生产的 QY130K-I（ 130T级）、QY180K-I（180T级）进行吊装出坑吊机采用 QY 130K-I （100T级），6 X 37+1-170-①65的钢丝绳4根 2）吊装工况及验算考虑到两台吊机在起吊、就位（二临时支点高差 7.3 米）过程中 受力的不均匀性， 单机荷载会接近构件重量 且靠近桥墩处的吊机荷 载更重点，故吊机配置按施工时吊机受力情况进行验算总则：采用2台起重机抬吊吊装单片梁重约 46T,即单机承担 重量不大于 46T 的荷载考虑捆绑钢丝绳和吊钩索具共1 t,所以单机最大承担的理论荷载为47t由于采用双机抬吊，考虑动载系数 1.2，所以安全吊装装饰拱梁的最大重量为 47 X 1.2=56.4tQY100K-I （180T级）作业工况：主吊臂臂杆长度 13.5m，施工 最大回转半径（幅度）8m,支腿全伸查QY 180K-I （180T级）性能表 至工况最大额定吊装负荷为 65t、同样此时QY 130K-I （130T级）吊 装负荷为56t、出坑吊机QY 130K-I （100T级）（最大回转半径6m）吊 装负荷为57t。
作业在安全范围内，符合吊装规范3） 吊装捆绑用钢丝绳的选择：选择6X 37+1-170-①65的钢丝 绳4根，用于吊装单件重量为46t，单机采用两股钢丝绳4） 吊装捆绑用钢丝绳的的校核：查《实用五金手册》得知：6X37+1-170-①65的钢丝绳的钢丝 破断拉力总和为266.5t单机采用2股绳吊装，双机2个吊点，钢 丝绳夹角不大于 60 度所以：单机总的钢丝绳破断拉力总和为 2X 266.5=533t理论安全倍数 K=533^ 46=11.58 （倍）考虑钢丝绳夹角 600故：实际动载安全倍数 O=K< SIN60°=10 （倍）符合安全吊装规范的要求， 钢丝绳选择正确《公路工程施工安全技 术规范》用于捆绑吊装钢丝绳安全倍数不小于 6）2、道路准备根据现场道路条件，对道路进行修整，防止由于道路原因影响架 设或出现安全质量事故3、人员准备设起梁、架梁指挥员一名，技术员、安全员以及施工员各一名， 各设备、车辆配备相应的操作人员，吊车司机三名、民工若干名五、吊装方案1、起梁事先拟定起梁顺序，并 编号，采 用一台 100t 吊车进行 起 吊出坑，吊 车及相关人员必须听从指挥人员指挥，严 格按照 编号进行起梁，最 后将梁稳稳的放在运梁车上，在 进行下一 片梁的出坑准备工作。
2、运输采用轮式运输平车将梁推运至桥上吊机位置，架设时吊 机两端同时提升，下 部平车移出运梁之前，先检查箱梁是 否已 固定 牢固 ，待 检 查确 认后 再进 行 运输 梁板 吊 运过 程 中 ， 要注 意起 吊的 平稳 ，在 运输中 构 件要平 衡 放正 ，作 用特 制 的 固定 架，防止倾 覆 ，并 采 取防止 构 件产 生 过 大负 弯 矩的 措 施 ， 以免断裂3、安装运梁车未到达现场之前，现场提前做相应准备工作：（1）根据现场地基情况、架梁位置等因素将两台吊车安置 稳定；（2）按照装饰拱设计要求搭设固定支架，架设完成后应检 查各支点是否符合标高要求，并检查是否牢固3）吊车手刹是否制动，吊车放下支架后，全部轮胎均需 离开地面，工作半径有效高度以外5m内障碍物予以清除；（4）工作前空负荷运行 5 分钟以上， 检查工作机构运行是 否正 常， 安全 装置 是 否 可靠；待拱 梁运至 现场后， 指挥人员 指挥梁 车停至指 定位置 ， 且把出坑用吊机安放在梁车的另一侧，现 场施工人员将吊绳 固定在吊环上等 准备工作一切就绪后，吊 车在指挥人员的 指挥下缓缓起梁，待 运梁车退出后，利 用出坑用吊机完成拱 梁的 空中 翻转 ， 然 后 用 主吊机 慢 慢移 至 拱 梁相 应 位置上 方 ， 在技术人员配合下缓缓落梁，以 保证拱梁位置正确，如 果定 位不 准， 必须 重新 进 行 调整， 直 至达 到 规 定要 求 为止。
4）接头钢筋的焊接和混凝土浇筑待装饰拱圈两片预制梁吊装到位后，立 即对跨中部位预 设钢板进行焊接固定拱圈然后对跨中及两侧底部钢筋进行 焊接及绑扎，焊接要求每根钢筋焊缝不少于3道，且焊接长 度：单面焊焊缝长度不少于10D,双面焊缝长度不少于5D焊接完毕后报监理工程师进行报验，验收合格后，进行模板 支立，混凝土浇筑六、质量保证措施1、全面质量管理，按照项目质量计划，实行标准化作 业2、 吊装前，认真熟悉图纸，进行技术交底，按设计图 纸和规范要求施工3、 严格控制固定支架标高，及梁拱圈跨中位置，且每 道工序报监理工程师验收后，才进行下一工序施工4、 原始施工资料与施工同步，做到准确、详实、工整, 使工程质量检验资料同一化、规范化七、安全保证措施1、安全管理制度（1） 建立、健全各部门的安全生产责任制，责任落实 到人各项经济承包有明确的安全指标和包括奖惩办法在内 的保证措施有劳务使用和机械租用安全生产协议书2） 工人应掌握本工种操作技能，熟悉本工种安全技术操作规程3） 施工组织设计应有针对性的安全技术措施，经技术负责人审查批准4） 进行全面的针对性的安全技术交底，受交底者履行签字手续5） 安全检查要建立定期安全检查制度。
有时间、有 要求，明确重点部位、危险岗位安全检查有记录对查出的 隐患应及时整改，做到定人、定时间、定措施6） 班组在班前须进行上岗交底、上岗检查、上岗记 录的三上岗和每周一次的一讲评安全活动对班组的安全活 动，要有考核措施7） 所有进入工地施工现场的人员（特别是桥梁施工 现场）都必须配戴安全帽、安全带、安全手套，严格执行“三 保” “三不放过”（安全隐患不放过，安全操作不放过，安全事故责任 人不放过）8） 认真贯彻“安全第一，预防为主”方针，严格执行《安全生产法》， 严格相关操作规章制度，确保安全生产2、施工人员安全措施（1） 凡参加吊装作业的人员持证上岗，挂牌作业，对 高空作业人员进行体格检查，不宜高空作业的坚决不作安排2） 高空作业面、工作平台满铺脚手板，四周装好栏杆扶手，须挂安全网3） 上、下梯子挂牢放稳，并防滑，作业人员穿防滑鞋4） 铺设爬行防滑软梯，两端接头放工作平台，以利操作5） 高空作业挂好安全带，安全带有合格标记，并进行抽检负荷试验6） 上层作业面不得向下层作业面抛投物品或掉东西，以免伤人7） 吊索安装时，注意对点准确、调正，严禁强拉硬顶，以免伤及 结构3、梁体吊装安全措施（1） 吊车作业前，必须进行试吊，确认安全后方可正 式吊装。
进行试吊时，吊车要缓慢起吊，并由专人负责检查 吊索、吊具及梁体情况，检查是否有变形、断丝等不利因素，发现 问题及时停止起吊，待处理后继续作业每次挂钩时，应确认其是否牢靠，避免脱钩正式起吊时，先缓慢起吊，待吊起 10 — 20厘米高以上时，再以正常速度起吊，梁降落时也必须缓慢下降2） 用于吊装的设备，工具应进行严格的检查，确保其质量状态完好3） 参战指挥人员通讯工具配备齐全，保证沟通及时4） 参与施工的作业人员班前严禁饮酒保证足够的 睡眠时间，保持旺盛的精力投入架梁工作5） 梁悬吊过程中，梁下及吊臂下方严禁过人、站人6） 梁吊装过程中，严格执行作业交接班制度，避免人员、机器 疲劳7） 严禁夜间进行吊装作业，光线不好时设置充足的照明8） 雷雨天气禁止吊装作业，同时电器设备设防雨罩9） 吊装场地要平坦，确保吊车支撑平稳10）作业现场应做好防护，减少施工干扰， 与施工无关的人严禁进入现场11）风力大于5级时，应停止吊装作业4、吊车操作安全措施（1） 驾驶员、起吊司机必须持证上岗，应熟练掌握起吊操作规程2） 起吊前应对吊车进行认真检查，确保吊装状态良好3） 作业中应有一名专职安全检查进行监督检查。
4） 严禁酒后驾驶5） 起吊时，必须将吊车支腿支撑牢固，并由吊车负 责人进行检查确认，确保架梁安全6） 起吊物未放下时，司机不得离开驾驶室7） 起吊时吊梁钢丝绳、吊车钢丝绳必须松紧一致，质量良好8） 在吊装过程中，严禁磕碰桥墩以及其他建筑物， 并与其保持一定的安全距离9） 吊装作业中，无关人员严禁站在吊车旁，应远离吊车10） 认真执行“十不吊”原则，确保吊装安全八、应急救援预案安装拆除架桥机可能存在的隐患：高处坠落、起重伤害、机械伤害、 其他1、预防措施（1）高处坠落：1）桥面临空处设护栏（钢筋）保护，两幅桥之间设安全网防止人员坠落的可能2）为了不发生此类事故，进入现场的人员必须持证上岗，严格 遵守安全管理制度和相关的安全操作规程，杜绝违章施工和违反操作 规程的现象，由于架桥机最高处有六米的高度，所以进行安装作业的 人员必须配戴安全带和安全帽，并正确使用安全防护用品，当扣好吊 绳时，待人员上部人员撤离到安全地带后再行起吊2） 起重伤害：由于是使用吊车进行起吊作业，稍有不慎就会发 生物件脱落、钢丝绳断裂、吊车倾覆等事故为了防止出现此类事故： 参加施工人员必须持证上岗；吊车要进行过细检查，并在安全地带进 行试吊作业，如没有故障即可进入现场进行施工作业； 起重必须有专 人进行指挥，杜绝多人指挥，违章指挥；吊绳扣好后，人员不撤离、 移动缆风绳无专人拖曳不得起吊。
3） 机械伤害：事前拆除所有机械电源，严禁带电作业；安全管 理人员进行过细检查，电源未拆除不得起吊2、应急组织体系指挥机构及职责组长：李小舟副组长：唐音禄成员：苏胜华高殿兵刘伟组长职责：（1）决定是否存在或可能存在重大紧急事故，要求应急服务机构 提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控 制；（2） 复查和评估事故（事件）可能发展的方向，确定其可能的发展 过程；（3） 指导设施的部分停工，并与领导小组成员的关键人员配合指 挥现场人员撤离，并确保任何伤害者都能得到足够的重视；（4） 与场外应急机构取得联系及对紧急情况的处理作出安排；（5） 在场（设施）内实行交通管制，协助场外应急机构开展服务工 作；（6） 在紧急状态结束后，控制受影响地点的恢复，并组织人员参 加事故的分析和处理副组长职责：（1）评估事故的规模和发展态势，建立应急步骤，确保员工的安 全和减少设施和财产损失；如有必要，在救援服务机构来之前直接参与救护活动；安排寻找受伤者及安排非重要人员撤离到集中地带；设立与应急中心的通讯联络，为应急服务机构提供建议和信组员职责：在组长的带领指挥下对事故进行救援抢救为确保正常施工，预防突发事件以及某些预想不到的、 不可抗拒 的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程 度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和采取 有效的预防措施。
紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时 抢救伤员和财产，并由在现场的项目部最咼级别负责人指挥， 在3分 钟内通报到值班人员，主要说明紧急情况性质、地点、发生时间、 有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救， 如需可直接拨打120、110等求救3、安全事故应急常用物资和设备有：（1）常备药品：消毒药品、急救物品（创可贴、绷带、无菌敷料、 仁丹等）及各种常用小夹板、担架、止血袋、氧气袋等2）抢险工具：铁锹、撬棍、气割工具、消防器材、小型金属切 割机、电工常用工具等3）应急器材：架子管、安全帽、安全带、防毒面具、应急灯、 对讲机、电焊机、水泵、灭火器等4）设备：小轿车 2 辆。
