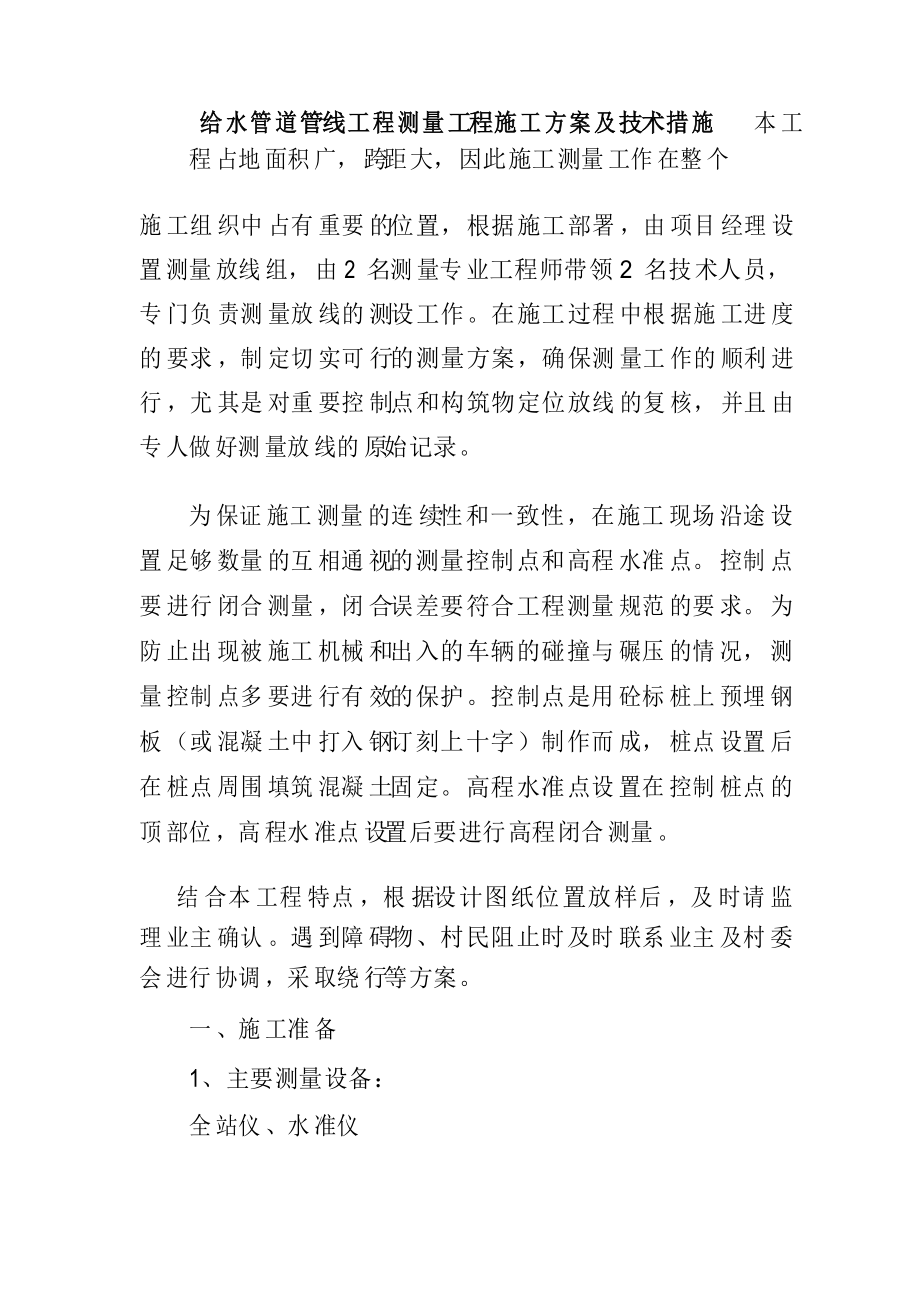

给水管道管线工程测量工程施工方案及技术措施 本工程占地面积广，跨距大，因此施工测量工作在整个施工组织中占有重要的位置，根据施工部署，由项目经理设 置测量放线组，由 2 名测量专业工程师带领 2 名技术人员， 专门负责测量放线的测设工作在施工过程中根据施工进度 的要求，制定切实可行的测量方案，确保测量工作的顺利进 行，尤其是对重要控制点和构筑物定位放线的复核，并且由 专人做好测量放线的原始记录为保证施工测量的连续性和一致性，在施工现场沿途设 置足够数量的互相通视的测量控制点和高程水准点控制点 要进行闭合测量，闭合误差要符合工程测量规范的要求为 防止出现被施工机械和出入的车辆的碰撞与碾压的情况，测 量控制点多要进行有效的保护控制点是用砼标桩上预埋钢 板（或混凝土中打入钢订刻上十字）制作而成，桩点设置后 在桩点周围填筑混凝土固定高程水准点设置在控制桩点的 顶部位，高程水准点设置后要进行高程闭合测量结合本工程特点，根据设计图纸位置放样后，及时请监 理业主确认遇到障碍物、村民阻止时及时联系业主及村委 会进行协调，采取绕行等方案一、施工准备1、主要测量设备：全站仪、水准仪2、辅助工具和材料工具及材料：水准尺、钢尺、盒尺、大锤、水泥钉、小 钉、木桩、白灰、混凝土标桩、标志牌、红漆等。
3、全站仪、水准仪、钢尺等必须经有资质的计量检测 部门检定合格并在有效期内二、作业条件1、给定的测量平面控制点不得少于三个，高程控制点 不得少于两个2、具有施工设计图纸及与测量有关的设计变更3、施工测量人员应具有职业资格证书，持证上岗4、已核对新建管线与现状管线平面位置和高程与设计 相符三、技术准备1、熟悉设计文件，明确设计意图及要求2、进行现场踏勘，了解作业现场情况3、依据建设单位提交的各种平面、高程控制点资料， 制定具体工程测量技术方案，并经审批4、依据设计图提供的定线条件、结合工程施工的需要， 做好测量所需各项数据的内业搜集、计算、复核工作四、操作工艺1、工艺流程测量桩位交接 → 桩位复测 → 控制网测设 → 管线开挖测量→ 管线基础测量 → 管线安装测量 → 回填过程测量 → 竣工 测量2、操作方法1）测量桩位交接：测量桩位交接由建设单位主持，在 现场由勘测单位向施工单位进行交桩，施工单位由测量主管 人员负责接桩，依照资料在现场指认移交；交接桩时，各桩位应完整稳固，交接桩测量资料必须齐 全，现场标桩应与书面资料相吻合；如与相邻施工段相接时， 应在相邻施工段多交接一个平面控制点和一个高程控制点； 接桩后应做好护桩工作，同时做好标识，以便于寻找。
2）桩位复测：接桩后，应立即组织测量人员进行内业 校核及外业复测，平面控制点复测采用附合导线测量方法进 行，高程控制点复测采用附合水准点测量或三角高程测量方 法进行，复测的技术要求不应低于原来控制桩的测量精度等 级；如发现问题，应及时与业主及交桩单位研究解决；复测 合格后，及时向监理工程师或业主提交复测报告，以使复测 成果得到确认后使用3）控制网测设（1）控制网布设形式平面控制网布设形式：管线工程平面控制测量方法采用 附合导线方法高程控制网布设形式：高程控制测量宜采用附合水准测量方法，高程控制点每 100 米左右布设一点，施工期间应定 期复测2）控制网测量选点、埋桩：加密控制点应选在距沟槽边 20-50 米，点 位应通视良好、便于施测和长期保存，控制点应埋设混凝土 桩或现浇混凝土，中心预埋 Φ6 钢筋作为中心点（钢筋中设 十字中心线），如控制点在现况沥青混凝土路面上也可直接 钉水泥钉作为点位观测：控制网测设应符合国家控制测量相应等级及相关 技术要求内业计算：计算所用全部外业资料与起算数据，应经两 人独立校核，确认无误后方可使用各级控制点的计算，可根据需要采用严密平差法或近似 平差方法平差时，使用程序必须可靠，对输入数据进行校对，输 出数据应满足相应精度要求。
4）管线开挖测量（1 ）开挖前测量：沟槽开挖前根据设计图纸及施工方 案进行中线定位，采用极坐标方法测放管线中线桩时，应在 起点、终点、平面折点、竖向折点及直线段的控制点等位置 测设中心桩管线中线桩每 10 米一点，桩顶钉中心钉，并应在沟槽上口标注开挖位置线，可用现场撒白灰线进行标注，然后在 上口线外侧对称钉设一对高程桩，每对高程桩钉一对等高的 高程钉高程桩的纵向间距宜为 10 米2 ）开挖过程测量：开挖过程中，测量人员必须对中 线高程、坡度、沟槽工作面宽度等进行检测，并在人工清底 前测放高程控制桩3 ）人工清底后测量：沟槽清底后，采用极坐标方法 或依据定位控制桩采用经纬仪投点法向槽底投测管线中线 控制桩；采用水准测量或钢尺悬吊法将地面高程引测至沟槽 底4 ）井室开挖测量：井室开挖在稳管后进行开挖，与 接口工作坑开挖同时进行，根据井室桩号坐标及控制点坐标 采用极坐标方测放结构中心位置，依设计或相应图集测放结 构开挖上口线及开挖高程控制桩，同时进行定桩5 ）管线基础测量：根据清底后管线中线桩及设计基 础宽度测放管线基础结构宽度，同时测放管线基础高程控制 桩管线基础施工后复测基础中线偏差、宽度及高程。
6 ）管道安装测量：管道基础施工后恢复中线，根据 不同管线结构形式及附属施分别进行安装放线7 ）回填过程测量：根据设计要求或规范规定测放回 填土不同区域及分层高程控制桩，标出每层回填土压实厚 度5）竣工测量竣工测量应由建设单位委托，由具有相应资质等级的测 绘单位进行测量竣工测量完成后，由承接竣工测量的单位编制“ 建设工程 竣工测成果报告书 ”，由建设单位留存并报送规划部门五.应注意的问题1、必须坚持测量复核制度，测量复核后方可施工 2、内业计算必须由两人独立计算、互相复核3、永久施工控制点，必须埋设在施工变形区以外 4、在阳光下测量时，仪器应在测伞下支设，防止因脚架受 热不均而使仪器偏移，造成测量不准。
