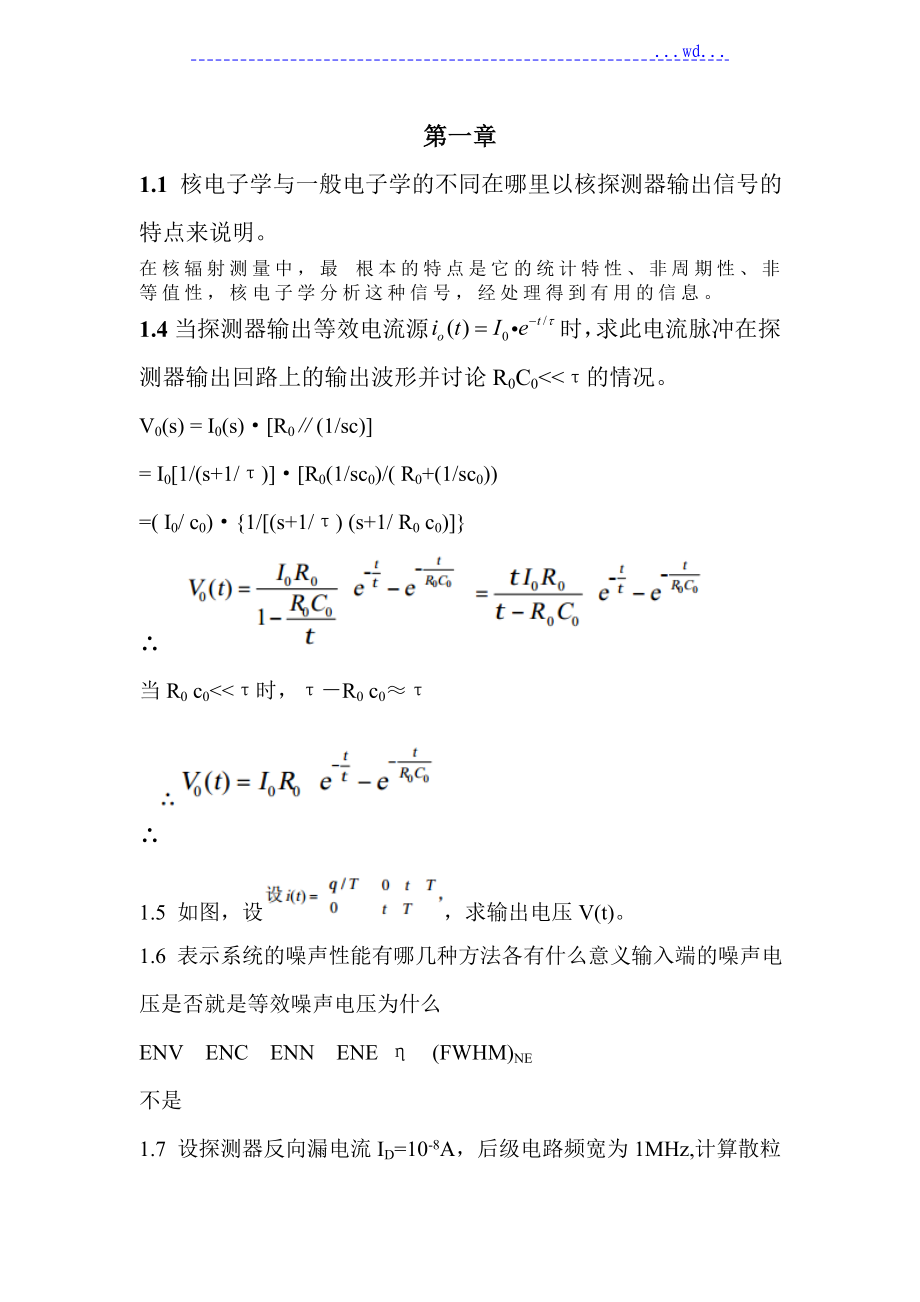

2.6 分析快电荷灵敏前置放大器，（1） 画出简化框图（2） 分别计算电荷和能量变换增益；〔ω=3.6ev/电子空穴对，e=1.6×10-19库仑〕（3） 估算电路的开环增益 〔gm=5mA/V, A3=0.98〕（4） 估算该前放的上升时间 〔Ca=5pF, Ci=5pF〕〔2〕ACQ=1/Cf=1×1012 V/CACE=e/(Cfω)=44.4 mv/Mev〔3〕A0=gmR6/(1-A3)=3000〔4〕tr0=2.2RaCa/(1+A0F0)=2.2Ca(Ci+Cf)/gmCf=13.2 ns2.7 讨论电荷灵敏、电压灵敏、电流灵敏三种前置放大器的特性，各适于哪方面的应用，为什么电流灵敏前放输出快，对输出电流信号直接放大，常用作快放大器，但相对噪声较大，主要适用于时间测量系统电荷灵敏前放和电压灵敏前放用于能谱测量系统，电荷灵敏前放比电压灵敏前放输出电压稳定性高，可用在能量分辨率较高的系统第三章3.1 试论述放大器在核物理实验中的作用，对各个性能指标应如何协调考虑放大器在核物理实验中主要有放大和成形作用且必须保持探测器输出的有用信息 对各个性能指标应从能量测量和时间测量分别考虑。
3.2 谱仪放大器的幅度过载特性含义是什么计数率过载含义是什么二者引起的后果有何区别幅度过载：信号超出线性范围很大时，放大器一段时间不能正常工作，后果：不能工作的死时间存在计数率：放大器中由于计数率过高引起脉冲幅度分布畸变后果：峰偏移和展宽3.3 试说明能否通过反响来减少干扰和噪声对放大器的影响用什么方法可以减少干扰和噪声对放大器的影响不能用同向接法用双芯同轴电缆把信号送到差分放大器3.4 试分析和讨论下面两个谱仪放大节电路，指出在电路中采取了什么措施，目的是什么a：T1共射极放大，T3,T4两级共集电极放大恒流源作负载，10μ自举电容，电压并联负反响b：T1 共基，T2 共射，T3共集，T4，T5 互补复合跟随器1μ自举电容，电压并联负反响3.5 极零相消电路和微分电路有什么区别如何协调图示的参数，使它能到达极零相消的目的不同之处，极零相消使时间常数变小，指数衰减信号通过微分电路会产生下冲故“极〞“零〞相消，即s+1/t与s+1/t2相消，所以当τ=τ2时满足，即τ=R2C.3.6 有源积分滤波器与无源积分滤波器相比有什么优点门控积分滤波器有什么特点优点：有源滤波器更接近于理想的微分和积分特性，把放大和滤波成形连在一起，既节省元件，又比无源滤波器级数少，效果好。
门控有源积分器输出平顶波波形，对减少弹道亏损很有利，信噪比相对较好3.7 试说明核信号通过图示的滤波成型电路后得到什么，失去什么，画出图形得到能量信息，失去了时间信息极零相消，两次无源积分，加两次有源积分3.8 说明弹道亏损的原因输入电流的脉冲宽度有限时，在信号的宽度内，电容C被充电，且通过R放电，故产生弹道亏损3.9 什么是信号的峰堆积和尾堆积对输出信号的幅度产生什么影响引起什么样的谱形畸变其它信号尾部或峰部影响信号峰值影响：增加幅度引起峰值右移，出现假峰3.10 说明基线起伏的原因并分析CCD基线恢复器的工作原理，输入图示波形，画出输出波形脉冲通过CR网络时，由于电容器上的电荷在放电时间内，未能把充电的电荷放光，下一个脉冲到达时，电容器上的剩余电荷将引起这个新出现的脉冲的基线偏移输出波形趋势线：3.11 门控基线恢复器有什么特点并联型的和串联型的有什么区别门控基线恢复器消除了单极性脉冲信号产生的下击信号，改善了恢复器对小间隔信号的非线性，因此有很高的计数率特性不同：记忆电容C串联或并联于信号通道之中3.12 高能量分辨率和高计数率谱仪放大器是如何来消除峰堆积现象的参加堆积拒绝电路是否可以使谱仪放大器的计数率提高很多为什么参加堆积拒绝电路来消除不能使计数率提高很多，但能保证谱型更加明显，是以牺牲计数率为代价的。
3.13 快电压放大器和快电流放大器各有什么特点他们和谱仪放大器相比有什么不同快电压放大器放大速度比快电流放大器要慢一些，但从稳定性来讲要好一些，信号匹配方式为并联快电流放大器的分布电容的影响较小，放大速度可以很快，信号匹配为串联快放大器与谱仪放大器并无原则差异，只是在指标上有所不同3.14 试分析图示的快放大节电路特点T1为共射极放大，有射极电阻T2，T3为共集电极射极跟随器C为自举电容C1相位补偿3.15 使用电阻式弱电流放大器要注意些什么问题缩短测量时间可以减小零点偏移引起的误差，但是测量时间的减小和灵敏度的提高互相制约当放大器与信号源用屏蔽电缆连接时，由于电缆电容较大，测量时间就会变得很长第四章4.1在图4.1.3的集成电路脉冲幅度甄别器中，假设VH=0V，VL=－2.6V，R2=510Ω，R3=5.1Ω，R4=100Ω，求滞后电压4.2在图4.2.8参考电压运算器中，假设VT=5.00V，VW=0.50V，求非对称和对称时的上阈电平、下阈电平、道宽及道中心非对称：对称：4.3 在一个线性放电型模数变换器中，假设保持电容CH=1500pF，恒定电流I=100μA，时钟频率2MHz，假设输入信号幅度为5.00V。
1． 求出该模数变换器的道数m、道宽和变换系数2． 假设时钟频率为100MHz，其它参量不变，求道数、道宽和变换系数及输出mT0=1/F,〔2〕同理，代入F=100mHZ,m=7500，H=0.667mV/道，P=1500道/V4.7 以下列图是一个实际的模拟展宽器的原理电路图，试画出各点波形4.10 脉冲幅度甄别器的功能是什么脉冲幅度甄别器是将输入模拟脉冲转换成数字逻辑脉冲输出的一种装置理想的脉冲幅度甄别器具有以下功能：当一个输入脉冲的幅度超过一定的阈电平时，则输出一个数字脉冲，而与输入脉冲的幅度、上升时间、宽度等参数无关假设输入脉冲的幅度低于给定的阈电平则无输入脉冲4.11 简述用集成电路比拟器构成的脉冲幅度甄别器的工作原理集成电路脉冲幅度甄别器由电压比拟器接成交流耦合施密特电路而构成脉冲信号接到电压比拟器的反向输入端，，而同向端加上阈电平VT比拟器的输出信号经过电容反响到同相端，为正反响连接方式平时，甄别器输出处于高电平，当输入信号的幅度超过与阈电平时，甄别器触发，输出电压跳变，从高电平到低电平，幅度为两者之差4.12 脉冲幅度甄别器的主要指标是什么主要指标：1．输入灵敏度2．稳定性3．涨落或阈模糊区4．输出脉冲的幅度、宽度5．甄别阈范围6．速度〔响应和恢复的快慢〕4.13 通常如何解决单道分析器中的定时误差问题最直接的方法是：延迟下甄别器的输出脉冲，再拉宽上甄别器的输出脉冲，从而使得作为反符合信号的Vu`可完全制止下甄别器的Vl`输出。
4.14 试画出单道脉冲幅度分析器的一种构造方框图，说明原理4.15 单道分析器的主要指标是什么单道主要指标:1．动态范围2．线性3．八小时稳定性4．温度系数5．双脉冲分辨时间6．最高计数率7．输入脉冲要求8．输出脉冲为正极性4.16 单道分析器的主要用途有哪些单道脉冲幅度分析器每测一个能谱需逐点改变阈值，费时费力，误差大，但构造简单，价格廉价可以选择感兴趣的幅度范围或选一定的能量范围信号作为校正信号，仍有广泛的应用4.18 什么是ADC的道宽什么是ADC的变换系数它们之间有什么关系道宽：单位道数之间的电压幅度变换系数：单位幅度可变换成的道数二者成倒数关系4.26 线性放电型ADC和逐次比拟型ADC各有什么优缺点线性放电型，电路简单，道宽一致性好，便于生产，但变换时间较大，而且随着道数的增多，变换时间也会增加逐次比拟型，变换速度快，易于生产，功耗低，价格低，但道宽一致性较差4.28 什么是ADC的零道阈或偏置，有何实际意义偏置或零道阈是指模数变换器的零道所对应的输入信号幅度引入偏置一方面可以节省存储区，另一方面可以把感兴趣的幅度谱扩大到最大道数范围进展测量，从而提高分辨率4.29 ADC的积分非线性和微分非线性是如何定义的积分非线性：微分非线性：第五章5.1 前沿定时中，假设输入信号前沿为线性变化，达峰时间tM=2.0ns，最大幅度VM=10V，阈值VT=0.1V。
求输入信号幅度从0.1V变到10V时的定时误差5.3 前沿定时中，设输入信号前沿线性增长，上升时间1.0ns，阈值约0.1V输入信号上升时间变化为±0.2ns，幅度从0.1V变到10V，求前沿定时误差5.4 前沿定时中，设输入信号为，阈值为VT1． 如果输入信号幅度从V1min变到V1max，而时间常数τ不变，求前沿定时的定时误差2． 如果输入信号幅度V1不变，而时间常数从τmin变到τmax，求前沿定时的定时误差3． 如果输入信号的幅度和时间常数同时如〔1.〕，〔2.〕中的变化，求前沿定时的定时误差5.7 设起停型时幅变换器的充电电容C为200pF，充电电流I=10mA求起始信号和停顿信号之间的时间间隔为50ns时，时幅变换器的输出幅度为多少伏∵Δt=50ns∴Vo(t)=(I/C)·Δt=5(V)5.9 一个起停型时幅变换器，恒定电流的最大值为8mA，最小充电电容为100pF，最小输出幅度为0.1V求这个时幅变换器能测量的最小时间间隔为多少∵Vo(t)=(I/C)·Δt∴5.11 由起停型时幅变换器和多道脉冲幅度分析器组成一个时间多道分析器时幅变换器中恒定电流I为1mA，变换电容C为100pF，多道脉冲幅度分析器道数为1000道，最大分析范围为10V。
求这个时间多道分析器能测量的最小时间间隔是多少∵Vmin(t)=1000/10=0.1(V)∴第六章6.1 设有六级十进制计数单元构成定标器的计数电路，当输入信号计数率n=105/s时，第一级十进制单元的计数率损失δ1=1%求：1． 输入计数率n=106/s时的δ1值2． 假设第六级十进制计数单元最高计数率f6max=105Hz，该机的计数损失δ6为多少6.2 线性率表如以下列图所示在计数率n=105/s时，输出电压相对统计偏差σv/Vo为10%，C1=200pF，R=50k，C=0.02μF假设n减小为102/s，要求保持输出电压值和相对统计偏差不变，R值也不变，求出C1和C的数值由于σv，Vo保持不变，n从105/s减小为102/s，∴C=0.02μF×100=20μFC1=0.2μF6.3 试说明多道分析器三种 根本数据获取方式的特点画出PHA,MCS方式简单的工作流程图〔1〕PHA 图6.2.6 指定道址内容加1〔2〕MCS 图6.2.13 按时间顺序测量各段时间间隔内的计数，依次把测量结果存入各个道的存储单元内，如同多个定标器在各段时间内进展计数测量〔3〕LIST 幅度---时间，波形记录。
6.5 一个8192道分析器，每道最大计数容量为106，用每片存储容量4k×8位存储器芯片构成多道分析器的数据存储器，问至少需要多少片它需要多少根地址线6.10 多参数谱数据获取方式与单参数谱数据获取方式上有何区别如何实现多参数谱数据获取多参数谱获取方式需同时测量多个相关联事件中的多个参量的概率分布获取方式主要有三种：事件记录方式，数字窗方式，联合存贮方式6.11 分布式处理系统有何特点分布式处理系统的主要特点是子系统中的处理机分担了主计算机所必须进展的实时处理任务，这就使系统具有更高的工作效率6.12 CAMAC系统由哪些 根本特征它给出了哪些方面的标准规定特征：1〕它是用于实现信息与数字之间的相互转换，而不是用于进展脉冲信号的放大、成形等信号处理2〕它具有简单的指令系统3〕它具有“双面向特征〞的接口作用4〕它带有一个具有广泛功能的数据传输通道----机箱总线标准规定：规定了插件之间以及插件和计算机之间的信息传送方式，包括对机箱总线、机箱控制器、机箱总线对功能插件的要求都有详尽的标准6.13 什么是NIM数字数据总线标准NIM/GPIB插件有什么特点1964年美国NIM委员会首次公布了NIM插件的技术标准，这是一个相当成功的仪器模块化标准，它的最初目的是使功能插件阵列组装成核仪器系统的过程变得容易一些。
在NIM标准中，只规定了机械特征、电源电压、信号标准和一个42芯的后面板联接器NIM/GPIB功能插件中原有NIM插件的功能依然保存NIM/GPIB功能插件的机械尺寸、电源、信号标准和42芯联接器都符合NIM标准，只有与现在技术标准无抵触的一些特征才可以增加6.14 在GPIB总线上信息交换采用“三线握手〞技术，它有什么特点它保证了讲者设备只有在全部听者设备已准备好接收数据时，才会向数据总线发送有效数据，而且一直保存这组数据到所有听者设备全部收到数据时才予以撤销；而听者方面，不管他们的速度相互有否差异，都将在全体准备完毕，并收到“数据有效〞信号后，才从数据总线上接收一组已经稳定的有效数据这个通讯过程是严格可靠和准确无误的，它允许在GPIB总线上“快〞和“慢〞设备能够同步地操作。
