纯电动汽车的功能简介及控制线束制作方法

沈***
实名认证
店铺
DOC
229KB
约5页
文档ID:136312975
纯电动汽车的功能简介及控制线束制作方法_第1页
1/5

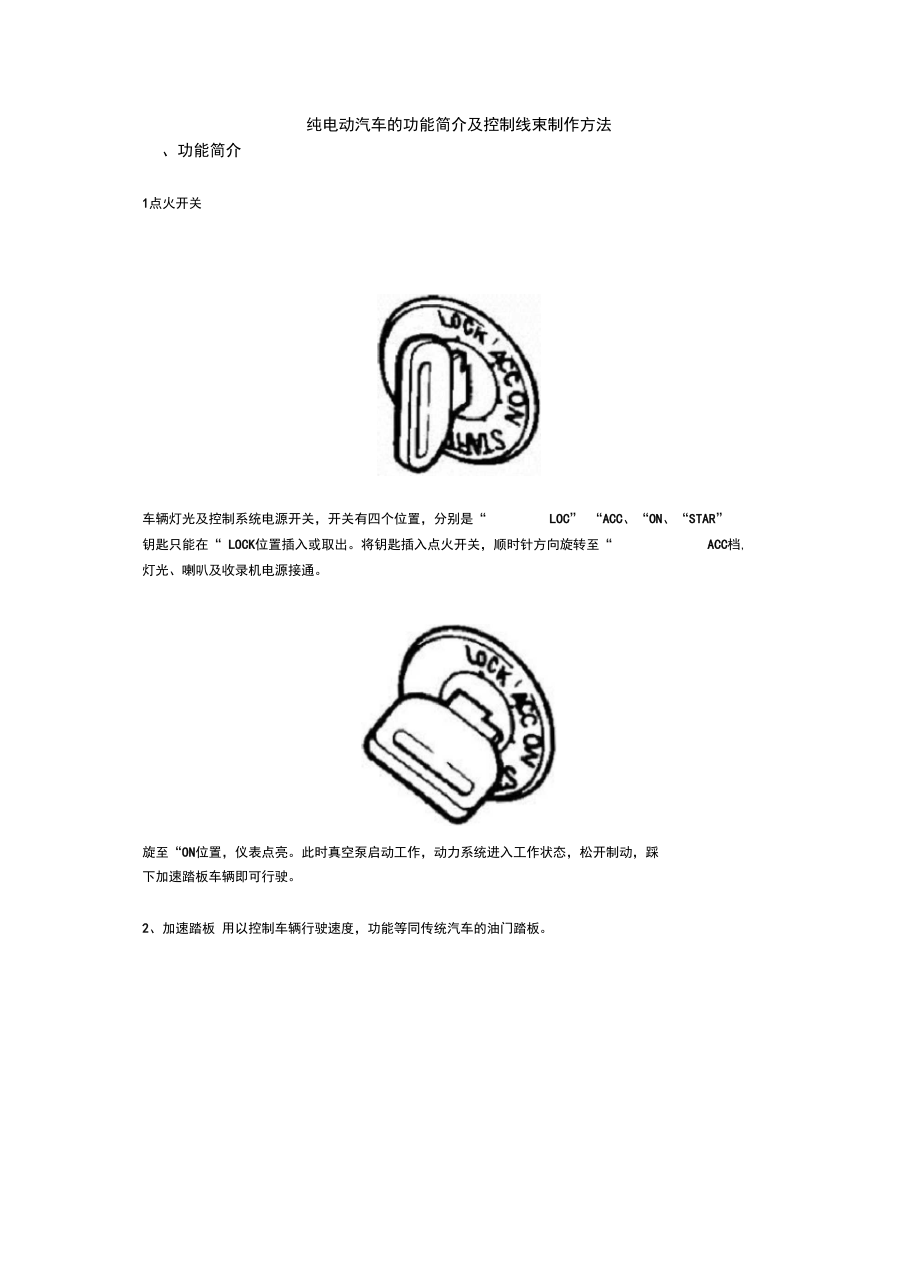

纯电动汽车的功能简介及控制线束制作方法、功能简介1点火开关车辆灯光及控制系统电源开关,开关有四个位置,分别是“ LOC” “ACC、“ON、“STAR”钥匙只能在“ LOCK位置插入或取出将钥匙插入点火开关,顺时针方向旋转至“ ACC档,灯光、喇叭及收录机电源接通旋至“ON位置,仪表点亮此时真空泵启动工作,动力系统进入工作状态,松开制动,踩 下加速踏板车辆即可行驶2、加速踏板 用以控制车辆行驶速度,功能等同传统汽车的油门踏板3、驻车制动手柄用于驻车制动、防止车辆滑行增加了驻车蜂鸣器及改变了原车的驻车开关形式4、倒车开关倒车前追位于仪表板右下方控制车辆前进或后退,当选择“倒车”位置时,此倒车开关上的倒车指 示灯亮,同时蜂鸣器发出“嘀 -嘀-”的声音,提示驾驶员车辆处于倒车状态5、仪表miB F*出样*HH蚪 |Ri|①电池电量指示8个刻度全部点亮时表示电量满 最后一格闪烁时表示电量不足,需尽快充电② 里程表由一个总里程表和两个独立可复位单程里程表组成999999. 9 英里"TRIPA"和"TRIPB''表示里程表的最小记录单位为 0.1英里;最大记录总里程表用“ ODO表示,两个单程里程表分别用③ 电压表与里程表共用显示单元 ④警告灯在仪表盘上设计有充电指示灯(红色)当车载充电机工作时,该指示灯点亮,充电结束后,该指示灯熄灭。

6、电暖风开关A / C”钮可打开电暖风;再按打开电暖风开关,就可加热空气,指示灯同时发亮按“ 次按“ A/C”钮,可关掉电暖风移动此杆,气流强弱会发生变化7、温度控制8、电动车副保险丝盒如下图手利撿空,WT亠,?■逹 4SIL雾订+AM*血1前般灯』 5-9、传统汽车副保险丝盒如下图7&W-两二、控制线束制作方法1、副保险盒的更改 参照控制原理图更改副保险盒内的继电器和保险的功能由于取消发动机和 空调系统的控制,部分副保险盒内的继电器和保险功能失效必需取消在副保险盒内增加电动车控制需要的继电器和保险 应保留原车灯光系统的功能2、确定控制线束的走线位置 由于控制线束在前机舱和驾驶室内都有连接点,因此必须确定合适的线束过 线孔(找到相应的过壁胶圈) 3、控制器、真空泵、蜂鸣器等配件的安装位置 在车身上找到控制器、真空泵、倒车蜂鸣器、倒车继电器、手制动蜂鸣器、 电加热器、倒车开关、加速器、充电机等固定位置确定配件的安装位置后,即 可确定线束的走向4、选择合适的连接护套 为了保留原车的电器功能, 线束与副保险盒连接护套的选择应遵照原则如下: 尽量配合使用原保险盒上连接护套,可避免功能遗失 在同一出线节点或临近点不使用同规格的连接护套,避免出现插错。

5、线径与线色的选择 线径指连接线的直径,应该与连接电器件的用电量对应一般的控制线选用0.3或 0.5平方线( 1平方过电流 4~6A) 同一回路上要使用相同的颜色线,不同功能的线路上要使用不同的颜色线6、与显示仪表功能的合并 确定与仪表连接的接口形式确定原车线束的插头与显示仪表接口的定义和对应形式,在原车线束的插头上增加电量输入和充电指示功能。
