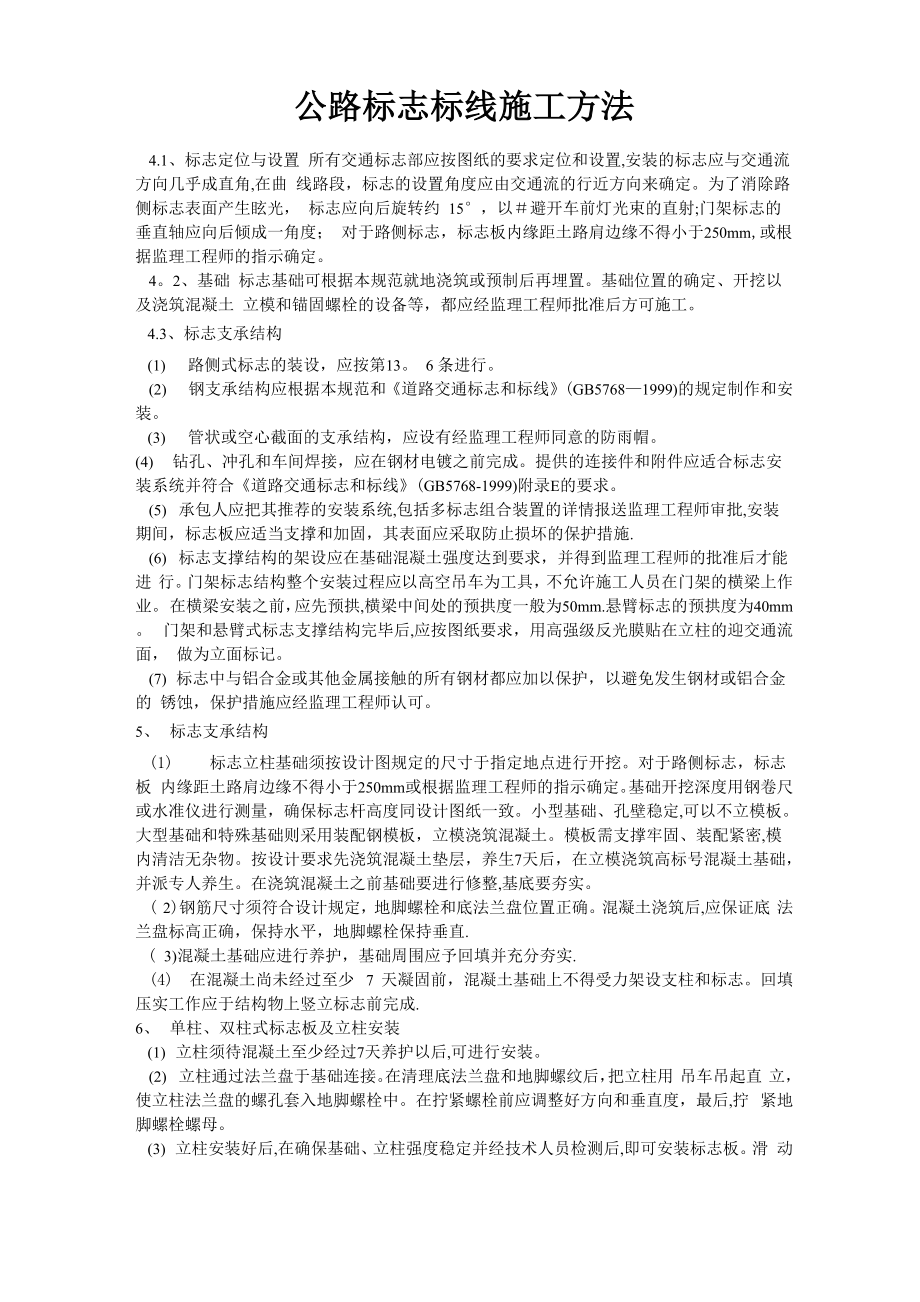

公路标志标线施工方法4.1、标志定位与设置 所有交通标志部应按图纸的要求定位和设置,安装的标志应与交通流方向几乎成直角,在曲 线路段，标志的设置角度应由交通流的行近方向来确定为了消除路侧标志表面产生眩光， 标志应向后旋转约 15°，以＃避开车前灯光束的直射;门架标志的垂直轴应向后倾成一角度； 对于路侧标志，标志板内缘距土路肩边缘不得小于250mm,或根据监理工程师的指示确定2、基础 标志基础可根据本规范就地浇筑或预制后再埋置基础位置的确定、开挖以及浇筑混凝土 立模和锚固螺栓的设备等，都应经监理工程师批准后方可施工4.3、标志支承结构(1) 路侧式标志的装设，应按第13 6 条进行2) 钢支承结构应根据本规范和《道路交通标志和标线》(GB5768—1999)的规定制作和安 装3) 管状或空心截面的支承结构，应设有经监理工程师同意的防雨帽4) 钻孔、冲孔和车间焊接，应在钢材电镀之前完成提供的连接件和附件应适合标志安 装系统并符合《道路交通标志和标线》(GB5768-1999)附录E的要求5) 承包人应把其推荐的安装系统,包括多标志组合装置的详情报送监理工程师审批,安装 期间，标志板应适当支撑和加固，其表面应采取防止损坏的保护措施.(6) 标志支撑结构的架设应在基础混凝土强度达到要求，并得到监理工程师的批准后才能进 行。
门架标志结构整个安装过程应以高空吊车为工具，不允许施工人员在门架的横梁上作业 在横梁安装之前，应先预拱,横梁中间处的预拱度一般为50mm.悬臂标志的预拱度为40mm 门架和悬臂式标志支撑结构完毕后,应按图纸要求，用高强级反光膜贴在立柱的迎交通流面， 做为立面标记7) 标志中与铝合金或其他金属接触的所有钢材都应加以保护，以避免发生钢材或铝合金的 锈蚀，保护措施应经监理工程师认可5、 标志支承结构(1) 标志立柱基础须按设计图规定的尺寸于指定地点进行开挖对于路侧标志，标志板 内缘距土路肩边缘不得小于250mm或根据监理工程师的指示确定基础开挖深度用钢卷尺 或水准仪进行测量，确保标志杆高度同设计图纸一致小型基础、孔壁稳定,可以不立模板 大型基础和特殊基础则采用装配钢模板，立模浇筑混凝土模板需支撑牢固、装配紧密,模 内清洁无杂物按设计要求先浇筑混凝土垫层，养生7天后，在立模浇筑高标号混凝土基础， 并派专人养生在浇筑混凝土之前基础要进行修整,基底要夯实 2)钢筋尺寸须符合设计规定，地脚螺栓和底法兰盘位置正确混凝土浇筑后,应保证底 法兰盘标高正确，保持水平，地脚螺栓保持垂直.( 3)混凝土基础应进行养护，基础周围应予回填并充分夯实.(4) 在混凝土尚未经过至少 7 天凝固前，混凝土基础上不得受力架设支柱和标志。
回填 压实工作应于结构物上竖立标志前完成.6、 单柱、双柱式标志板及立柱安装(1) 立柱须待混凝土至少经过7天养护以后,可进行安装2) 立柱通过法兰盘于基础连接在清理底法兰盘和地脚螺纹后，把立柱用 吊车吊起直 立，使立柱法兰盘的螺孔套入地脚螺栓中在拧紧螺栓前应调整好方向和垂直度，最后,拧 紧地脚螺栓螺母3) 立柱安装好后,在确保基础、立柱强度稳定并经技术人员检测后,即可安装标志板滑 动螺栓通过加强肋中的滑槽穿入，通过抱箍把标志板固定在立柱上4) 双柱式路侧标志,两立柱之间均应垂直并互相平行，其顶端在同一高度上，连接件须对 称布设5) 标志板安装完后应进行板面平整度调整和安装角度的调整施工告一段落后，自检合 格并报请监理工程师检验合格后,根据实际完成情况请监理工程师计量7 、标志面的制作交通标志版面的制作首先进行铝板、铝滑槽的下料，铝滑槽的钻眼、铆接 标志版面,然后对铆接好的标志版面进行清洗,经过太阳的晾晒，最后对版面进行处理；粘贴 底膜，字膜排版、刻字、粘贴包装准备装车，运往工地安装1、交通标志的形状、图案和颜色严格按照《道路交通标志和标线》(GB5768—1999) 及图纸的规定执行，所有标志上的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交 通标志和标线》(GB5768-1999)的规定，不采用其它字体。
7.2、 标志的边框外缘应有衬底色其衬底的颜色和衬底边的宽度均按规定进行制作3、标志板符合《铝及铝合金板材的尺寸及偏差》(GB/T3194-1998)的规定，按照《道 路交通标志和标线》(GB5768-1999)附录E及图纸的规定进行加固，槽钢在粘贴定向反光膜 之前与板面铆接好符合《公路交通标志板技术条件》(JT/T279—1995)的规定4、标志板在剪裁或切割后边缘整齐、方正、没有毛刺，尺寸偏差控制在土5mm以内， 表面无明显皱纹、凹痕、变形，每平方米范围内的平整度公差小于1.0mm7.5、 对于大型指路标志，我们尽可能减少分块数量，最多不超过4块标志板的拼接采用 对接，接缝的最大间隙小于1mm,所有接缝用背衬加强，背衬与标志板用铆钉连接，铆钉的 间距小于150mm,背衬宽度大于50mm,背衬材料与版面板材相同7.6、 标志板背面采用氧化处理，使其表面变成暗灰色、不反光7、粘贴反光膜时在温度18°C〜28°C、湿度小于10%的环境中贴在经过酒精清洁、脱 脂、磨面处理的铝板上,不采用手工操作或用溶剂激活粘结剂,在标志表 面的最外层涂保护 层贴反光膜不可避免出现接缝时，应用上侧膜压下侧膜,拼接处有 3〜6mm 的重叠部分， 以防漏水,贴膜时自一端向另一端延伸，边贴边拆下膜后封层,并用压敏贴膜机压实、平整、 无任何皱折、气泡和破损,板面不得有回归反射不均匀及明显的颜色不均匀。
将用电脑刻字 机刻成的文字,按图纸规定事先放样位置贴于板面，并使其位置准确、紧密、平整、无倾斜、 皱折、气泡和破损.7.8、制作标志板的铝合金板厚度，按设计图和规范规定制作，标志板的总质量不允许出现 对标志结构的力学性能计算不利的情况.7 9、标志板外形尺寸，其长度和宽度的允许偏差为0 5%，标志板的4个端面应互相垂 直，其不垂直度不应大于土2° 0、储存和运输标志牌板面制作完毕后,采用包装纸包严,塑料纸隔离，毛毡捆好，装车 时采用竖放塞紧,避免在运输过程中板面破损，扭曲大型指路标志由于在制造、运输过程 中困难较大，在图纸要求和监理工程师的指示下,根据板面设计的具体情况，采用适当分割 的办法来制造，分别贴反光膜，分别运输、安装8.1、安装8.2、 标志安装位置、结构、板面应与设计相符只有当基础混凝土经7天养护后，方可在 其上面进行架设支柱和标志.各种半成品运到现场，全面自检合格，并经监理工程师验收合 格后进行安装.将底座法兰盘调整符合要求后，将立柱安装就位立柱竖直度误差不超过土 3mm/m,利用吊车将标志牌安装就位，并使其满足设计要求•路侧式标志应尽量减少标志板 面对驾驶人员的眩光，在安装时尽可能与道路中线垂直，禁令标志和指示标志为 0〜45°, 指路标志和警告标志为0~10°。
8 3、为减少标志板面对驾驶员的眩光，路侧设置的标志和悬空标志均应符合设计《道路 交通标志和标线》(GB5768—1999)和施工规范的要求，即在水平轴和垂直轴方向旋转约5°8.4、标志支撑结构应按设计要求制造,在安装前应对各部焊点质量及结构整体性进行检查， 试装 5、支柱安放于混凝土基础上，支柱之法兰盘与混凝土基础的底法兰盘应水平、密合， 地脚螺栓配合妥当,拧紧螺栓后桁架不得倾斜在平曲线路段，为保护将来安装标志版面与 驾驶员视线垂直，应对预埋的法兰盘进行适当调整8.6、 标志板在运输、吊装过程中应避免板体和反光膜的损伤标志板平面翘曲的允许误差 为±3mm/m.立柱安装后应与地面垂直，其弯曲度不大于土 2mm/m.8 7、安装完毕后，清扫板面，请监理工程师检查所有标志，以确定在白天和晚上条件下， 标志的外观、视认性、颜色、镜面眩光等是否符合图纸要求9、 门架、附着式标志板的安装(1) 标志支撑结构要按设计图要求制做，在运抵工地前应对各部焊点质量及结构整体性 进行检查、试装.(2) 支柱安放于混凝土基础上时，支柱之法兰盘与混凝土基础的底法兰盘应水平、密合， 地脚螺栓配合妥当旋紧螺栓后桁架不发生倾斜。
3) 柱上悬臂梁可在安装就位支柱前先行装妥，也可在支柱安装就位后再行吊装4) 臂横梁装好后，吊装标志板,通过抱箍固定在横梁上5) 门架式标志应先安装支承柱，垂直度和高度调整好后，在吊门架横梁,横梁通过法兰 盘与支承柱连成整体门架结构安装完毕以后,再行吊装、固定标志板.10、标志施工中应注意事项10 1、使用的材料应符合设计及规范要求，并且要得到监理部门的认可 2、运到现场的粘贴反光标志膜的标志，不得有龟裂裂纹、明显的划痕及明显的颜色不均匀反光膜在任何一处面积为10cmX10cm的表面上若存在有两个或两个以上面积大于 1mm2 的气泡时,均不允许安装10.3、 标志板面要保证4个单面垂直，其不垂直度不应大于±2°，不允许有超过规范要求 的± 3mm/m 的翘曲10.4、 安装前要对板面内的符号、字体、尺寸大小进行严格检查,合格后方可安装.10 5、对于标志基础，由于有些标志立于回填的边坡上，因此要保证基础开挖后的基坑 四周土不被扰动在基础混凝土浇筑过程中要注意混凝土的捣实,以保证混凝土质量并且 要保证预埋件不被移动10.6、 在浇注混凝土时，应注意使底座法兰盘与基础对中，并将其嵌进基础，基上表面应 与基础顶面齐平，同时保持其顶面水平顶面预埋的地脚螺栓与其保持垂直。
10.7、施工完毕后,地脚螺栓外露长度宜控制在80〜100mm以内，并对外露部分加以妥善保 护 8、标志在安装过程中，要对已完工工程进行保护,同时标志处的路缘石、路面等要用 保护物进行覆盖，以免引起污染和损坏 9、安装前运到现场的立柱，要认真检查其内、外径尺寸、镀锌层质量及厚度，要保 证立柱外观镀锌或喷涂均匀美观,不要有花斑现象在安装过程中要检查板面与水平轴或垂 直轴的旋转角度、以及板面与道路的间距尺寸，若不符合要求，要及时调整.10 10、铝板拼接后若铆钉痕迹明显，接缝处反光膜易产生锯齿形裂缝该处是现场监理 重点解决的问题，首先将钉铆处的铝板按铆钉头大小起窝，打入铆钉后，再用砂轮将铆钉头 磨平，可基本解决了铆钉痕迹明显的问题为了防止不规则裂缝，贴膜后不待反光膜自行裂 开，先在铝板接缝处把反光膜人为断开成一条直线 11、由于标志板面尺寸大,加之高强级反光膜较工程级膜脆，贴膜难度较大,会出现气 泡产生气泡的原因主要是铝板没有完全净洁或没有完全干燥时就急于贴膜，以及贴膜时没 有严格有效地控制铝板湿度对于已形成的气泡，分别采取了抽吸、吹熨、修补等处理措施， 效果比较理想二、标线工程施工1 、选材及处理1.1、 本公司所选用的标线材料(包括热熔涂料、底漆、玻璃珠)符合《路面标线涂料》JT/T280 —2004)的规定.1。
2、保证标线施划冷凝后保证无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象1.3、 标线厚度按国标要求在12mm范围内，宽度采用20cm,长度根据GB5768 — 1999 规定,按道路情况及业主要求施划1.4、 人行横道线、人行预告标志、箭头，导流线制作符合GB5768—1999规定.1.5、热熔 标线使用寿命达到《道路交通标线质量要求和检测方法》(GB/T16311—1996)要求2 、施工2 1、热熔反光标线采用刮板机式施工，所使用的设备如下：热熔釜、划线车、底油车、 斑马线机、施工专用车辆、玻璃微珠撒播器等2.2、 施划标线的路面表面保持清洁干燥，无松散颗粒、灰尘、沥青、油污或其他有害物质 3、在喷涂热熔底油下涂剂后，按试验测定的间隔时间喷涂热熔涂料，以提高其粘结力2.4、 为了确保标线涂料和路面材料完全相适应，底油的类型和用量经监理工程师批准.2.5、 标线的顔色为符合《路面标线涂料》(JT/T280-2004)的规定防滑彩色标线颜色设 置如下：红色为大红色，黄色为柠檬黄，绿色为翠绿色，蓝色为深蓝色，白色为纯白色,防 滑系数不低于原路面防滑的技术指标并按监理工程师同意的方法施工.2。
6、标线宽度及厚度(振动标线包括基底部分厚度和凸起部分厚度)、虚线长及间隔、 点线长及间隔、双标线的间隔、振动标线凸起部分的尺寸及间距按《道路交通标志和标线》 (GB5768—1999)及图纸规定执行2.7、 特殊标线的图案、标记如箭头及文字等的尺寸及间距按图纸要求和《道路交通标志和 标线》(GB5768—1999)规定办理2.8、 所有标线均具有顺直、平顺、光洁、均匀及精美外观；湿膜厚度符合图纸要求，否则， 由我方予以更正并经监理工程师同意，费用由我方自理 9、对于有缺陷的、施工不当、尺寸不正确或位置错误的标线均清除，路面则修补，材 料则更换，并经监理工程师同意，其费用由我方自负.2.10、 涂料在容器内加热时，温度则控制在涂料生产商的使用说明规定值内，不得超过最 高限制温度烃树脂类材料，保持在熔融状态的时间不大于6小时；树脂类材料，保持在熔 融状态的时间不大于4小时.2.11、 涂料喷涂于路面时的温度，则符合涂料生产商提供的使用说明的要求.2 12、喷涂施工在白天进行，雨天、尘埃大、风大、温度低于10°C时则暂时停止施工2.13、玻璃珠的撒布则经试验并获监理工程师的批准后实施，撒布玻璃珠则在涂料喷涂后 立即进行，以0.3 kg/川的用量加压撒布在所有标线上.2。
14、喷涂标线时,有交通安全措施，并设置适当警告标志，阻止车辆及行人在作业区内 通行，防止将涂料带出或形成车辙,直至标线充分干燥.2.15、材料有缺陷、尺寸不正确、位置不对或以不能令人满意的方法施工的标线，所有这 些缺陷均清除并予以更换，其费用由我方负担.3、 标线施工中应注意事项3.1、准确记载路面和空气湿度，温度,天气情况，风向，路面状况(干净与否) .涂料融熔 温度，涂料使用量，施工涂布率等3.2、下涂剂选用要配套，涂布下涂剂待溶剂挥发完全时,方可施工 3 、随时掌握路面温度和气温,施工气温低时，适当升高烧料温度，气温高时，适当降低 烧料温度 ,在熔料时不要让热熔釜或施工车中的涂料过热 ,一般不让涂料温度长期保持在 220 °C以上,但施工时划线车料斗中料温不低于180°C4、热熔釜中的涂料要搅拌均匀.3.5、 随时检查施工效果：注意检查下涂料用量是否适当，太少粘结力不够，太多会溶解底 材(沥青路面)；施工时划线车料斗中料温是否在180〜220C范围内；标线厚度是否符合要 求，标线面撒玻璃珠是否撒布均匀，用量是否足够； 标线外观和粘结力；标线尺寸是否符 合要求3.6、 在降雨、风速过大或温度过高过低时，标线不施工。
下雨天应待路面彻底干透后再进 行标线施工标线材料道路标线涂料按国标GA/T298—2001，要求出具交通部交通工程监理检测中心检测报告 路面标线用玻璃珠按行标JT/T446—2001,要求出具交通部交通工程监理检测中心检测报告1)涂料密度,g/cm313；( 2)涂膜外观:涂膜冷凝后应无皱纹、斑点、起泡、裂纹、脱落及表面无发粘现象，涂膜的 颜色和外观与标准板差别不大；(3)色度性能：按JT/T180—1995标准62.6规定的方法测试；(4) 抗压强度：MPa212；(5) 耐磨性(200r/1000g 后减重)：mgW50;(6) 逆反射系数mcd.1X—1.m —2,白色2200,黄色2100;(7) 耐候性：经12个月试验，涂膜的起皱、斑点、裂纹、脱落及变色等都不大于标准样板(8) 涂料用底油颜色应无透明或琥珀色流体;固体含量，％30±5；涂布量， g/m2 150〜200；干燥时间，minW5；(9) 玻璃珠的技术条件:密度(在 23°C±2°C 的二甲苯中) g/cm32.4〜2 6；外观无色透 明球状,扩大10〜50倍观察时,熔融团、片状、尖状物、有气泡等瑕庇不应超过总量的20%； 玻璃珠的折射率(20° C浸渍法21.5);。
