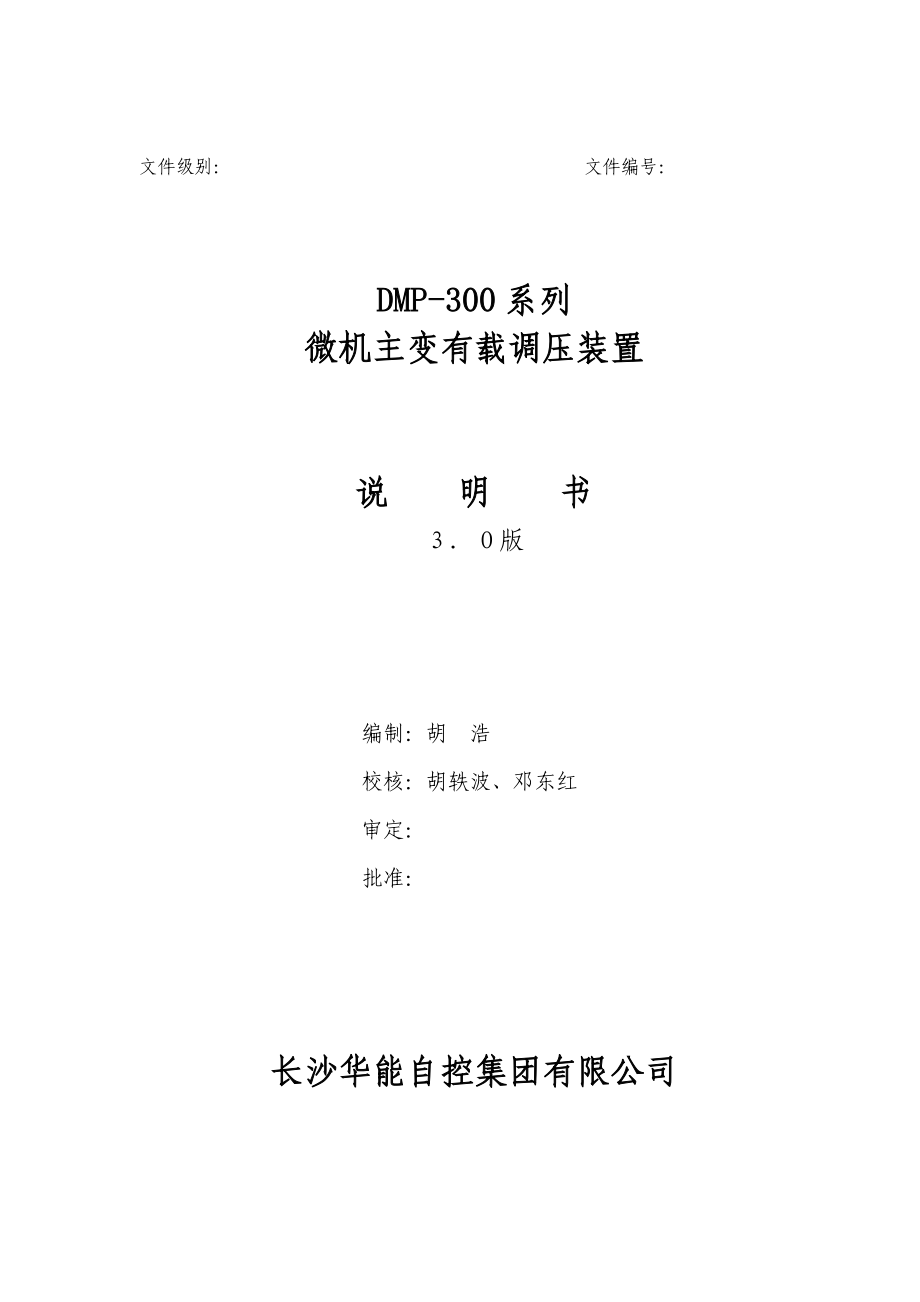

文件级别： 文件编号：DMP-300系列微机主变有载调压装置说 明 书３．０版编制：胡 浩校核：胡轶波、邓东红审定：批准：长沙华能自控集团有限公司前言 感谢您使用长沙华能自控集团有限公司研制生产的ＤＭＰ系列微机保护产品，本说明书为微机有载调压装置技术说明书，操作请参考使用指南由于编写水平有限，难免存在一些缺点和错误，敬请批评指正 长沙华能自控集团有限公司保留对本说明书进行修改、解释的权利，由于产品生产时间或产品改进等原因，如果说明书与产品不符者，以实际产品为准，恕不另行通知DMP300系列 微机主变有载调压装置目 录1 概述 11.1 主要特点 11.2 微机主变有载调压装置主要功能 22 技术指标 32.1 交流电源 32.2 直流电源 32.3 输出继电器触点容量 32.4 绝缘性能 32.5 耐湿热性能 32.6 振动 42.7 冲击 42.8 碰撞 42.9 抗电气干扰性能 42.10 环境条件 43 硬件说明 53.1 硬件结构 53.2 ＣＰＵ插件 53.3 人机接口 63.4 遥信插件 63.5 继电器出口插件 74 技术说明 74.1 档位采集遥信量采集 74.2 档位控制与遥控操作 74.3 事件顺序记录 74.4 ＲＴＵ功能 75 附表附图 85.1 定值清单 85.1.1 DMP-375主变有载调压单元保护投退清单 85.1.2 系统定值清单 85.2 单元箱及其附件开孔尺寸 95.3 DMP375背面端子图 105.4 档位遥信采集、通讯接线原理图 115.5 有载调压操作与控制输出原理图 12长沙华能自控集团`DMP300系列 微机主变有载调压装置1 概述DMP-300系列微机保护测控装置是集国内外变电站成套微机保护的优点，总结多座变电站运行经验，采用当今先进的软、硬件技术开发的新一代变电站综合自动化产品。
1.1 主要特点 装置采用整体面板，加强型单元箱，抗强振动、强干扰设计，适应于恶劣环境，可组屏安装也可分散安装于开关柜上运行 装置具有独立性、完整性和成套性，满足系统测控保护及多级调度的需要 以高可靠性工业级CPU为主体，四层电路板设计，CPLD电路的采用，使系统稳定性、可靠性极高；采用最新JTGA电路设计可实现软件升级，维护方便快捷 采用双CPU热备结构即每个单元箱分为保护CPU及测量CPU，硬件完全独立，通过自检及互检，协同合作实现热备功能 设有相互独立的测量、保护模拟量输入隔离采样通道，采用专门的模拟和数字滤波设计，以及高精度交流采样技术，既满足了对测量精度的要求又满足了对保护动作大动态范围的要求保护算法成熟、完善、可靠 开关量输入、输出采用了双重光电隔离措施，高效的硬件滤波电路，有效地防范了外界干扰信号串入装置的弱电回路，提高了装置的抗干扰性能 装置配有大屏幕汉字液晶显示，简洁的操作面板，采用分级菜单式人机对话系统，友好的、人性化的界面设计，全汉化的信息显示，操作简单、快捷、易学易懂 装置具有十七个独立的大电流继电器出口，出口逻辑可编程 装置设有各种保护出口硬压板 具有事故顺序记录和事故追忆功能，可保存最后256次带时间、故障电流、电压信息的事件记录，且永久掉电保持。
装置可存入10套定值，修改、切换运行方式及定值极为方便 装置防误操作功能强，可自行设置用户密码，修改定值有多级菜单确认 装置具有自诊断和自恢复功能，在装置发生异常时系统能自动提示及报警 设置了专门的频率跟踪电路，使得采样频率可精确地跟踪电网频率，保证了装置动作的可靠性 装置具有内部硬件时钟，其误差24h不超过±1s，并可实现调度、当地的通讯对时，也可实现硬件对时 装置具有工业级485总线、CAN总线通讯接口并可扩展为以太网或光纤接口1.2 微机主变有载调压装置主要功能主变保护测控装置分为：主（差动和非电量）保护单元DMP371B；后备保护测控单元DMP372B、DMP373B、DMP374B，主变有载调压单元DMP375B根据需要配置，完成主变的保护、测量、控制功能，通过通讯实现与厂、站综合自动化系统的数据交换，并通过监控系统实现对保护测控装置的管理与控制，主变控制对象的操作主变有载调压装置主要功能见下表：名称型号主要功能适用范围微机主变有载调压装置DMP-375B◆ 档位操作：变压器有载调压档位的调节◆ 遥信功能：可采集17个档位开关量输入信号或两位BCD码开关量输入信号◆ 有载调压档位异常报警◆ 有载调压档位变送110kV～35kV 三（两）圈 变压器表1-1：微机主变有载调压装置主要功能2 技术指标2.1 交流电源额定电压： 单相220V；允许偏差： –20%～+20%；波形 ： 正弦，波形畸变不大于5%；频率 ： 50Hz ± 1%。
2.2 直流电源额定电压： DC220V/DC110V （订货时需说明）；允许偏差： –20%～+15%；纹波系数： 不大于5%2.3 输出继电器触点容量出口跳闸触点： 在电压不大于250V，电流不大于1A，时间常数L/R为5±0.75ms的直流有感负荷 电路中，触点容量为50W，长期允许通过电流不大于5A，最大不超过8A；其它输出触点： 在电压不大于250V，电流不大于0.5A，时间常数L/R为5±0.75ms的直流有感负荷电路中，触点容量为20W，长期允许通过电流不大于3A；2.4 绝缘性能绝缘电阻： 装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表，测量其绝缘电阻值，正常试验条件下各电压等级的各回路绝缘电阻不小于20兆欧介质强度： 在正常试验大气条件下，装置能承受频率为50Hz，电压为2000V，历时一分钟的工频耐压试验，而无击穿闪络及元件损坏现象冲击电压： 在正常试验大气条件下，装置的电源输入回路，交流回路，输出触点回路对地，以及回路之间能承受1.2kV/50us的标准雷电波的适时冲击电压试验，开路试验电压5KV。
2.5 耐湿热性能装置能承受GB/T 7261-2000第20章规定的潮湿试验，最高试验温度+40℃，最大湿度95%，试验时间为2周期（48h）的交变湿热试验在试验结束前2h内，用开路电压为500V的兆欧表测量各导电电路和外露非带电金属部分及外壳之间、电气上无联系的各回路之间的绝缘电阻值，应不小于1.5MΩ，介质强度不低于1500V.2.6 振动装置能承受GB/T 7261-2000第16章规定的严酷等级为1级的振动响应试验和振动耐久能力试验2.7 冲击装置能承受GB/T 7261-2000第17章规定的严酷等级为1级的冲击响应试验和冲击耐久能力试验2.8 碰撞装置能承受GB/T 7261-2000第18章规定的严酷等级为1级的碰撞试验2.9 抗电气干扰性能装置能承受GB/T 14598.9-1995中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验装置能承受GB/T 14598.10-1996中规定的严酷等级为Ⅲ级的快速瞬变干扰试验装置能承受GB/T 14598.13-1995中规定的严酷等级为Ⅲ级的1MHz和100kHz脉冲群干扰试验装置能承受GB/T 14598.14-1995中4.2规定的严酷等级为3级的静电放电干扰试验。
2.10 环境条件运行温度： －10℃～+55℃储藏运输： -25℃～+70℃，在极限值下不施加激励量，装置不出现不可逆变化， 温度恢复后装置应能正常工作周围空气中不含有酸性、碱性或其他腐蚀性、爆炸性及爆炸性气体的防雨、雪场所相对湿度： 不大于90%，不凝露大气压力： 80～110kPa（海拔高度相对4km及以下）3 硬件说明3.1 硬件结构交流输入板CPU板遥信板出口板DMP-300系列微机保护测控装置由五个功能插件组成，具有全系列的通用性，为方便维护与减少备品备件提供了先决条件，这五个功能插件分别为交流采样、CPU、遥信、继电器出口（含电源）和人机接口各插件在机箱内的位置如下图图3-1：微机保护测控装置功能插件位置图装置采用前开门式、拔插功能插件组合式机箱结构装置选用进口接插件，运行稳定可靠、维护方便；功能插件模块化、标准化，实现兼容与互换；装置的安装方式采用嵌入式安装、后接线方式，接线简单明了，日常检查维护方便3.2 ＣＰＵ插件ＣＰＵ插件是在分析应用对象和借鉴的基础上，从技术先的进行性、软硬件资源的通用性、系统的可靠性等方面出发，开发的双ＣＰＵ结构作为基本的硬件平台，在单板上完成数据采集、保护、测量、输入输出、控制功能和通讯等。
有独立的Ａ／Ｄ，保护与测量从通道到Ａ／Ｄ完全隔离，满足了保护与测量各自的特性和精度，适用于多种保护与测量装置有两个独立隔离的通讯口，通讯方式485、232和CAN可选，完成监控和远程通讯功能微机保护测控装置硬件结构框图如下图 实时时钟保护CPUA/D采样模拟量隔离输入开关量采集开关量隔离输入脉冲量采集脉冲量隔离输入开关量隔离输出继电器输出其它控制输出掉电保持存储器控制逻辑数据交换测量CPUA/D采样模拟量隔离输入总线隔离液晶显示A/D采样键盘输入掉电保持存储器控制逻辑CAN/485A/232C通讯网CAN/485A/232C通讯网 图表3-1：微机保护测控装置硬件结构框图3.3 人机接口人机接口由128×64的图形液晶显示器和九键矩阵键盘组成，完成显示与人机对话，全汉字的信息显示简单明了，菜单式操作界面方便快捷更详细的说明请阅读相应的操作指南3.4 遥信插件遥信插件完成22路遥信量（开关量，其中6路内部使用）、2路脉冲量的采集，外部信号经过光电隔离滤波后采集。
3.5 继电器出口插件本装置提供17个继电器出口，采用进口大电流高速继电器，满足保护跳闸的要求，同时也可编程完成其它自动化功能同时完成一台断路器的分合闸控制功能，断路器位置信号采集，控制回路具有防跳功能，并提供对断路器的保护4 技术说明4.1 档位采集遥信量采集装置可采集１7个档位开关量或两位BCD码档位开关量，设有控制字予以投退，注意二者只可投其一档位遥信量（开关量）与外部空接点连接后，经防雷、滤波和光电隔离后输入，经ＣＰＵ采集后成为档位数据以供装置使用，可通过装置测试菜单中的开入检查项检查实时遥信数据，并通过通讯网络送到后台监控系统及远方调度端档位为开关量时，可按附图将档位一一对应接入，装置便可正确识别采集档位为ＢＣＤ码开关量时，只有装置前八个档位遥信有效，八个档位遥信与ＢＣＤ码开关量按位一一对应接入，即第一位ＢＣＤ码接第一档位遥信到档位第四遥信，第二位ＢＣＤ码接第五档位遥信到档位第八遥信，装置便可正确识别采集， 4.2 档位控制与遥控操作装置完成一路有载调压的控制和信号采集有载调压的“升档”、“降档”操作：u 在“允许”带锁按纽处于按下状态，即“允许”状态，通过“升档”或“降档”手动按钮可以直接控制有载调压。
u 在单元箱上通过“开出传动”功能，设置相应的输出为也可以发出升档、降档脉冲信号此功能仅在调试状态下测试用）u 通过通讯网络接收后台机/远动命令，实现远方有载调压操作本装置具有独立的“急停”继电器输出4.3 事件顺序记录当档位状态发生异常变化时或进行各种档位操作时，装置将自动记录事件发生的时间、性质等信息，可掉电保存最后256次事件记录通过通讯网将事件顺序记录传至后台机进行存贮及处理4.4 ＲＴＵ功能各事件记录、遥信量、档位数据，档位操作，可通过通讯管理装置或后台机转换为调度标准通讯规约，送到调度中心，完成“四遥”的ＲＴＵ功能5 附表附图5.1 定值清单5.1.1 DMP-375主变有载调压单元保护投退清单序号名 称代号备 注1主变档位为遥信KZ.YXDW二个不能同时投2主变档位为BCD码KZ.BCD3456789101112131415165.1.2 系统定值清单序号名 称代号整定范围备注0口令设置1保护定值套号2地址号3波特率456789105.2 ‘单元箱及其附件开孔尺寸5.3 DMP375背面端子图5.4 档位遥信采集、通讯接线原理图5.5 有载调压操作与控制输出原理图长沙华能自控集团 - 11 -。
