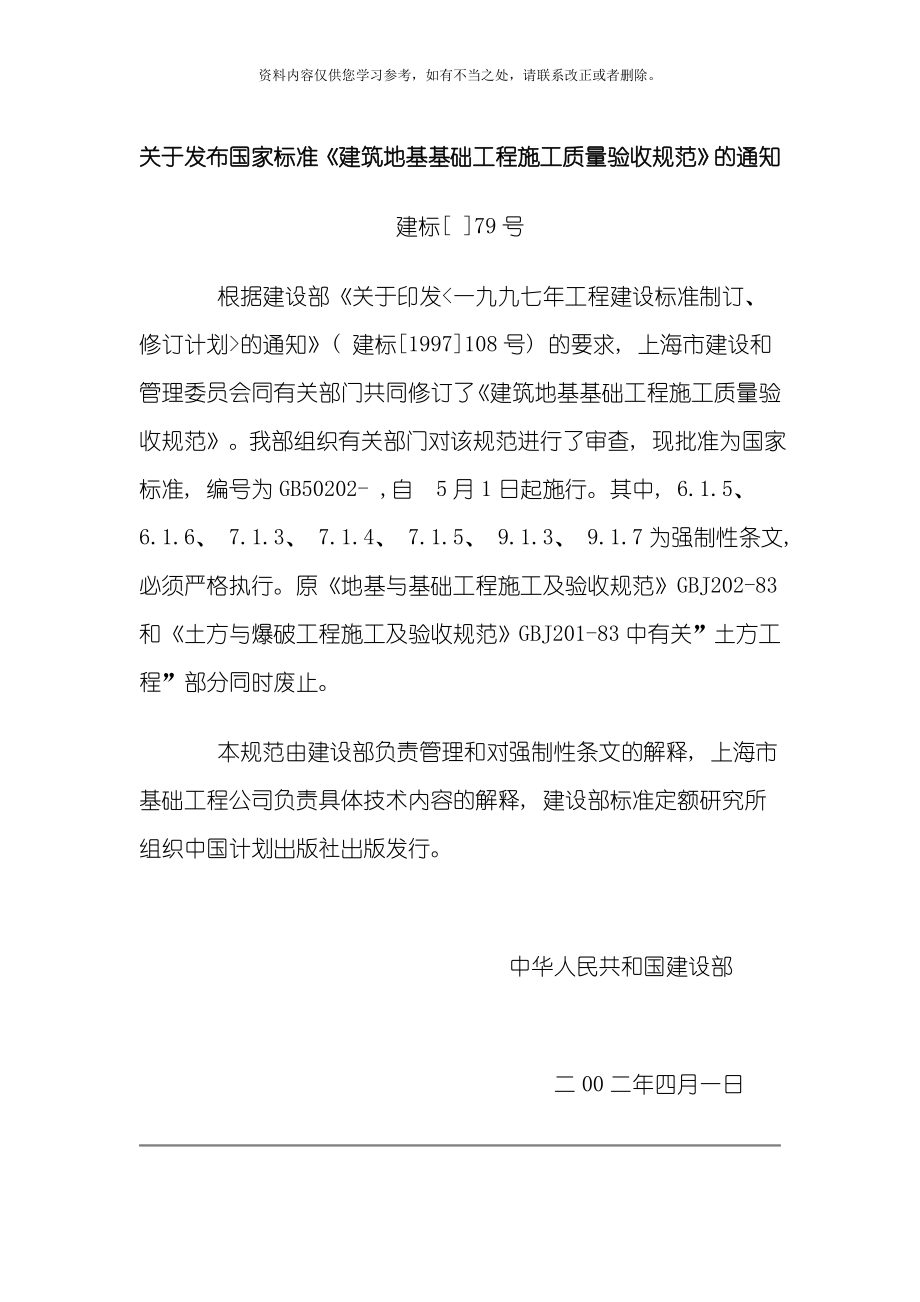

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除关于发布国家标准《建筑地基基础工程施工质量验收规范》的通知建标[ ]79号 根据建设部《关于印发<一九九七年工程建设标准制订、 修订计划>的通知》( 建标[1997]108号) 的要求, 上海市建设和管理委员会同有关部门共同修订了《建筑地基基础工程施工质量验收规范》我部组织有关部门对该规范进行了审查, 现批准为国家标准, 编号为GB50202- ,自 5月1日起施行其中, 6.1.5、 6.1.6、 7.1.3、 7.1.4、 7.1.5、 9.1.3、 9.1.7为强制性条文, 必须严格执行原《地基与基础工程施工及验收规范》GBJ202-83和《土方与爆破工程施工及验收规范》GBJ201-83中有关”土方工程”部分同时废止 本规范由建设部负责管理和对强制性条文的解释, 上海市基础工程公司负责具体技术内容的解释, 建设部标准定额研究所组织中国计划出版社出版发行 中华人民共和国建设部 二00二年四月一日 二 前言 本规范是根据建设部《关于印发<一九九七年工程建设标准制订、 修订计划>的通知》[建标( 1997) 108号]的要求, 由上海建工集团总公司所属上海市基础工程公司会同有关单位共同对原国家标准《地基与基础工程施工及验收规范》GBJ202-83修订而成的。
在修订过程中, 规范编制组开展了专题研究, 进行了比较广泛的调查研究, 总结了多年的地基与基础工程设计、 施工的经验, 适当考虑了近几年已成熟应用的新技术, 按照”验评分离、 强化验收、 完善手段、 过程控制”的方针, 进行全面修改, 形成了初稿, 又以多种方式广泛征求了全国有关单位的意见, 对主要问题进行了重复修改, 最后经审定定稿 本规范主要内容分8章, 包括总则、 术语、 基本规定、 地基、 桩基础、 土方工程、 基坑工程及工程验收等内容其中土方工程是将原《土方与爆破工程施工及验收规范》GBJ201-83中的土方工程内容予以修改后放入了本规范, 基坑工程是为适应新的形势而增添的内容 本规范将来可能需要进行局部修订, 有关局部修订的条文内容将刊登在《工程建设标准化》杂志上 本规范以黑体字标志的条文为强制性条文, 必须严格执行 为了提高规范质量, 请各单位在执行本标准的过程中, 注意总结经验, 积累资料, 随时将有关的意见和建议反馈给上海市基础工程公司( 上海市江西中路406号、 邮编: 02、 E-mail:),以供今后修订时参考 本规范主编单位、 参编单位和主要起草人: 主编单位: 上海市基础工程公司 参编单位: 中国建筑科学研究院地基所 中港三航设计研究院 建设部综合勘察研究设计院 同济大学 主要起草人: 桂业琨、 叶柏荣、 吴春林、 李耀刚、 李耀良、 陈希泉、 高宏兴 郭书泰、 缪俊发、 李康俊、 邱式中、 钱建敏、 刘德林 1 总 则1.0.1 为加强工程质量监督管理, 统一地基基础工程施工质量的验收, 保证工程质量, 制订本规范。
说明: 1.0.1 根据统一布置, 现行国家标准《土方与爆破工程施工及验收规范》GBJ201中的”土方工程”列入本规范中因此, 本规范包括了”土方工程”的内容1.0.2 本规范适用于建筑工程的地基基础工程施工质量验收说明: 1.0.2 铁路、 公路、 航运、 水利和矿井巷道工程, 对地基基础工程均有特殊要求, 本规范偏重于建筑工程, 对这些有特殊要求的地基基础工程, 验收应按专业规范执行1.0.3 地基基础工程施工中采用的工程技术文件、 承包合同文件对施工质量验收的要求不得低于本规范的规定说明: 1.0.3 本规范部分条文是强制性的, 设计文件或合同条款能够有高于本规范规定的标准要求, 但不得低于本规范规定的标准1.0.4 本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用说明: 1.0.4 现行国家标准《建筑工程施工质量验收统一标准》GB50300对各个规范的编制起了指导性的作用, 在具体执行本规范时, 应同GB50300标准结合起来使用1.0.5 地基基础工程施工质量的验收除应执行本规范外, 尚应符合国家现行有关标准规范的规定说明: 1.0.5 地基基础工程内容涉及到砌体、 混凝土、 钢结构、 地下防水工程以及桩基检测等有关内容, 验收时除应符合本规范的规定外, 尚应符合相关规范的规定。
与本规范相关的国家现行规范有: 1 《砌体工程施工质量验收规范》GB50203- 2 《混凝土结构工程施工质量验收规范》GB50204- 3 《钢结构工程施工质量验收规范》GB50205- 4 《地下防水工程施工质量验收规范》GB50208- 5 《建筑基桩检测技术规范》JGJ106- 6 《建筑地基处理技术规范》JGJ79- 7 《建筑地基基础设计规范》GB50007- 2 术语2.0.1 土工合成材料地基 geosynthetics foundation 在土工合成材料上填以土( 砂土料) 构成建筑物的地基, 土工合成材料能够是单层, 也能够是多层一般为浅层地基2.0.2 重锤夯实地基 heavy tamping foundation 利用重锤自由下落时的冲击能来夯实浅层填土地基, 使表面形成一层较为均匀的硬层来承受上部载荷强夯的捶击与落距要远大于重锤夯实地基2.0.3 强夯地基 dynamic consolidation foundation 工艺与重锤夯实地基类同, 但锤重与落距要远大于重锤夯实地基。
2.0.4 注浆地基 grouting foundation 将配置好的化学浆液或水泥浆液, 经过导管注入土体也隙中, 与土体结合, 发生物化反应, 从而提高土体强度, 减小其压缩性和渗透性2.0.5 预压地基 preloading foundation 在原状土上加载, 使土中水排出, 以实现土的预先固结, 减少建筑物地基后期沉降和提高地基承载力按加载方法的不同, 分为堆载预压、 真空预压、 降水预压三种不同方法的预压地基2.0.6 高压喷射注浆地基 jet grouting foundation 利用钻机把带有喷嘴的注浆管钻至土层的预定位置或先钻孔后将注浆管放至预定位置, 以高压使浆液或水从喷嘴中射出, 边旋转边喷射的浆液, 使土体与浆液搅拌混合形成一固结体施工采用单独喷出水泥浆的工艺, 称为单管法; 施工采用同时喷出高压空气与水泥浆的工艺, 称为二管法; 施工采用同时喷出高压水、 高压空气及水泥浆的工艺, 称为三管法2.0.7 水泥土搅拌桩地基 soil-cement mixed pile foundation 利用水泥作为固体剂, 经过搅拌机械将其与地基土强制搅拌, 硬化后构成的地基。
2.0.8 土与灰土挤密桩地基 soil-lime compacted column 在原土中成孔后分层填以素土或灰土, 并夯实, 使填土压密, 同时挤密周围土体, 构成坚实的地基2.0.9 水泥粉煤灰、 碎石桩 cement flyash gravel pile 用长螺旋钻机钻孔或沉管桩机成孔后, 将水泥、 粉煤灰及碎石混合搅拌后, 泵压或经下料斗投入孔内, 构成密实的桩体2.0.10 锚杆静压桩 pressed pile by anchor rod 利用锚杆将桩分节压入土层中的沉桩工艺锚杆可用垂直土锚或临时锚在混凝土底板、 承台中的地锚 3 基本规定 3.0.1 地基基础工程施工前, 必须具备完备的地质勘察资料及工程附近管线、 建筑物、 构筑物和其它公共设施的构造情况, 必要时应作施工勘察和调查以确保工程质量及临近建筑的安全施工勘察要点详见附录A说明: 3.0.1 地基与基础工程的施工, 均与地下土层接触, 地质资料极为重要基础工程的施工又影响临近房屋和其它公共设施, 对这些设施的结构善的掌握, 有利于基础工程施工的安全与质量, 同时又可使这些设施得到保护。
近几年由于地质资料不详或对临近建筑物和设施没有充分重视而造成的基础工程质量事故或临近建筑物、 公共设施的破坏事故, 屡有发生施工前掌握必要的资料, 做到心中有数是有必要的3.0.2 施工单位必须具备相应专业资质并应建立完善的质量管理体系和质量检验制度说明: 3.0.2 国家基础建设的发, 促成了大批施工企业应运而生, 但这些企业良莠不齐, 施工质量得不到保证特别是地基基础工程, 专业性较强, 没有足够的施工经验, 应付不了复杂的地质情况, 多变的环境条件, 较高的专业标准为此, 必须强调施工企业的资质对重要的、 复杂的地基基础工程应有相应资质的施工单位资质指企业的信誉, 人员的素质, 设备的性能及施工实绩3.0.3 从事地基基础工程检测及见证试验的单位, 必须具备省级以上( 含省、 自治区、 直辖市) 建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书说明: 3.0.3基础工程为隐蔽工程, 工程检测与质量见证试验的结果具有重要的影响, 必须有权威性只有具有一定资质水平的单位才能保证其结果的可靠与准确3.0.4 地基基础工程是分部工程, 如有必要, 根据现行国家标准《建筑工程施工质量验收统一标准》GB50300规定, 可再划分若干个子分部工程。
说明: 3.0.4 有些地基与基础工程规模较大, 内容较多, 既有桩基又有地基处理, 甚至基坑开挖等, 可按工程管理的需要, 根据《建筑工程施工质量验收统一标准》所划分的范围, 确定子分部工程3.0.5 施工过程中出现异常情况时, 应停止施工, 由监理或建设单位组织勘察、 设计、 施工等有关单位共同分析情况, 解决问题, 消除质量隐患, 并应形成文件资料说明: 3.0.5 地基基础工程大量都是地下工程, 虽有勘探资料, 但常有与地质资料不符或没有掌握到的情况发生, 致使工程不能顺利进行为避免不必要的重大事故或损失, 遇到施工异常情况出现应停止施工, 待妥善解决后再恢复施工 4 地 基4.1一般规定4.1.1 建筑物地基的施工应具备下述资料: 2 岩土工程勘察资料 3 临近建筑物和地下设施类型、 分布及结构质量情况4.1.2 砂、 石子、 水泥、 钢材、 石灰、 粉煤灰等原材料的质量、 检验项目、 批量和检验方法, 应符合国家现行标准的规定4.1.3 地基施工结束, 宜在一个间歇期后, 进行质量验收, 间歇期由设计确定。
说明: 4.1.3 地基施工考虑间歇期是因为地基土的密实, 孔隙水压力的消散, 水泥或化学浆液的固结等均无原则有一个期限, 施工结束即进行验收有不符实际的可能至于间歇多长时间在各类地基规范中有所考虑, 可是参数数字具体可由设计人员根据要求确定有些大工程施工周期较长, 一部分已到间歇要求, 另一部分仍有施工, 就不一定待全部工程施工结束后再进行取样检查, 可先在已完工程部位进行, 可是否有代表性就应由设计方确定4.1.4 地基加固工程, 应在正式施工前进行试验施工, 论证设定的施工参数及加固效果为验证加固效果所进行的载荷试验, 其施加载荷应不低于设计载荷的2倍说明: 4.1.4 试验工程目的在于取得数据, 以指导施工对无经验可查的工程更应强调, 这样做的目的, 能使施工质量更容易满足要求, 即不造成浪费也不会造成大面积返工对试验荷载考虑稍大一些, 有利于分析比较, 以取得可靠的施工参数4.1.5 对灰土地基、 砂和砂石地基、 土工合成材料地基、 粉煤灰地基、 强夯地基、 注浆地基、 预压地基, 其竣工后的结果( 地基强度或承载力) 必须达到设计要求的标准检验数量, 每单位工程不应少于3点, 1000m2 以上工程, 每100m2 至少应有1点, 3000m2以上工程, 每300m2至少应有1点。
每一独立基础下至少应有1点, 基槽每20延米应有1点说明: 4.1.5 本条所列的地基均不是复合地基, 由于各地各设计单位的习惯、 经验等, 对地基处理后的质量检验指标均不一样, 有的用标贯、 静力触探, 有的用十字板剪切强度等, 有的就用承载力检验对此, 本条用何指标不予规定, 按设计要求而定地基处理的质量好坏, 最终体现在这些指标中为此, 将本条列为强制性条文各种指标的检验方法可按国家现行行业标准《建筑地基处理技术规范》GJ789的规定执行4.1.6 对水泥土搅拌复合地基、 高压喷射注浆桩复合地基、 砂桩地基、 振冲桩复合地基、 土和灰土挤密桩复合地基、 水泥粉煤灰碎石桩复合地基及夯实水泥土桩复合地基, 其承载力检验, 数量为总数为1.5％-1％, 但不应少于3根说明: 4.1.6 水泥土搅拌桩地基, 高压喷射注浆桩地基, 砂桩地基, 振冲桩地基、 土和灰土挤密桩地基、 水泥粉煤灰碎石桩地基及夯实水泥土桩地基为复合地基, 桩是主要施工对象, 首先应检验桩的质量, 检查方法可按国家现行行业标准《建筑工程基桩检测技术规范》JGJ106的规定执行4.1.7 除本规范第4.1.5、 4.1.6条指定的主控项目外, 其它主控项目及一般项目可随意抽查, 但复合地基中的水泥土搅拌桩、 高压喷射注浆桩、 振冲桩、 土和灰土挤密桩、 水泥粉煤灰碎石桩及夯实水泥土桩至少应抽查20％。
说明: 4.1.7 本规范第4.1.5、 4.1.6条规定的各类地基的主控项目及数量是至少应达到的, 其它主控项目及数量是至少应达到的, 其它主控项目及检验数量由设计确定, 一般项目可根据实际情况, 随时抽查, 做好记录复合地基中的桩的施工是主要的, 应保证20%的抽查量4.2 灰土地基4.2.1 灰土土料、 石灰或水泥( 当水泥替代灰土中的石灰时) 等材料及配合比应符合设计要求, 灰土应搅拌均匀说明: 4.2.1灰土的土料宜用粘土、 粉质粘土严禁采用冻土、 膨胀土和盐渍土等活动性较强的土料4.2.2 施工过程中应检查分层铺设的厚度、 分段施工时上下两层的搭接长度、 夯实时加水量、 夯压遍数、 压实系数说明: 4.2.2 验槽发现有软弱土层或孔穴时, 应挖除并用素土或灰土分层填实最优含水量可经过击实试验确定分层厚度可参考表1所示数值表1 灰土最大虚铺厚度序夯实机具质量( t) 厚度( mm) 备注 1石夯、 木夯0.04-0.08200-250人力送夯, 落距400-500mm, 每夯搭接半夯2轻型夯实机械-200-250蛙式或柴油打夯机3压路机机重6-10200-300双轮4.2.3 施工结束后, 应检验灰土地基的承载力。
4.2.4 灰土地基的质量验收标准应符合表4.2.4规定 表4.2.4灰土地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1地基承载力设计要求按规定方法2配合比设计要求按拌和时的体积比3压实系数设计要求现场实测一 般项目1石灰粒径mm≤5筛选法2土料有机质含量%≤5试验室焙烧法3土颗粒粒径mm≤5筛分法4含水量( 与要求的最优含水量比较) m%±2烘干法5分层厚度偏差( 与设计要求比较) mm±50水准仪4.3 砂和砂石地基4.3.1 砂、 石等原材料质量、 配合比应符合设计要求, 砂、 石应搅拌均匀说明: 4.3.1 原材料宜用中砂、 粗砂、 砾砂、 碎石( 卵石) 、 石屑细砂应同时掺入25%-35%碎石或卵石4.3.2 施工过程中必须检查分层厚度、 分段施工时搭接部分的压实情况、 加水量、 压实遍数、 压实系数说明: 4.3.2 砂和砂石地基每层铺筑厚度及最优含水量可参考表2所示数值序压实方法每层铺筑厚度( mm) 施工时的最优含水量( %) 施工说明备注1平振法200-25015-20用平板式振捣器往复振捣不宜使用干细砂或含泥量较大的砂所铺筑的砂地基2插振法振捣器插入深度饱和( 1) 用插入式振捣器 ( 2) 插入点间距可根据机械振幅大小决定( 3) 不应插至下卧粘性土层( 4) 插入振捣完毕后, 所留的孔洞, 应用砂填实 不宜使用细砂或含泥量较大的砂所铺筑的砂地基3水撼法250饱和( 1) 注水高度应超过每次铺筑面层 ( 2) 用钢叉摇撼捣实插入点间距为100mm( 3) 钢叉分四齿, 齿的间距80mm, 长300mm, 木柄长90mm 4夯实法150-200饱和( 1) 用木夯或机械夯 ( 2) 木夯重40kg,落距400-500mm( 3) 一夯压半夯全面夯实 5碾压法250-3508-126-12t压路机往复碾压适用于大面积施工的砂和砂石地基注: 在地下水位以下的地基其最下层的铺筑厚度可比上表增加50mm。
4.3.3 施工结束后, 应检验砂石地基的承载力4.3.4 砂和砂石地基的质量验收标准应符合表6.3.4的规定表4.3.4 砂及砂石地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1地基承载力设计要求按规定方法2配合比设计要求检查拌和时的体积比或重量比3压实系数设计要求现场实测一 般项目1砂石料有机质含量%≤5焙烧法2砂石料含泥量%≤5水洗法3石料粒径mm≤100筛分法4含水量( 与最优含水量比较) m%±2烘干法5分层厚度( 与设计要求比较) mm±50水准仪64.4 土工合成材料地基4.4.1 施工前应对土工合成材料的物理性能( 单位面积的质量、 厚度、 比重) 、 强度、 延伸率以及土、 砂石料等做检验土工合成材料以100m2 为一批, 每批应抽查5％说明: 4.4.1所用土工合成材料的品种与性能和填料土类, 应根据工程特性和地基土条件, 经过现场试验确定, 垫层材料宜用粘性土、 中砂、 粗砂、 砾砂、 碎石等内摩阻力高的材料如工程要求垫层排水, 垫层材料应具有良好的透水性4.4.2 施工过程中应检查清基、 回填料铺设厚度及平整度、 土工合成材料的铺设方向、 接缝搭接长度或缝接状况、 土工合成材料与结构的连接状况等。
说明: 4.4.2土工合成材料如用缝接法或胶接法连接, 应保证主要受力方向的连接强度不低于所采用材料的抗拉强度4.4.3 施工结束后, 应进行承载力检验4.4.4 土工合成材料地基质量检验标准应符合表4.4.4的规定表4.4.4 土工合成材料地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1土工合成材料强度%≤5置于夹具上做拉伸试验( 结果与设计标准相比) 2土工合成材料延伸率%≤3置于夹具上做拉伸试验( 结果与设计标准相比) 3地基承载力设计要求按规定方法一 般项目1土工合成材料搭接长度mm≥300用钢尺量2土石料有机质含量%≤5焙烧法3层面平整度mm≤100用2m靠尺4每层铺设厚度mm±25水准仪4.5 粉煤灰地基4.5.1 施工前应检查粉煤灰材料, 并对基槽清底状况、 地质条件予以检验说明: 4.5.1 粉煤灰材料可用电厂排放的硅铝型低钙粉煤灰SiO2+Al2o3总含量不低于70%( 或SiO2+Al2o3+Fe2o3总含量) , 烧失量不大于12%4.5.2 施工过程中应检查铺筑厚度、 碾压遍数、 施工含水量控制、 搭接区碾压程度、 压实系数等说明: 4.5.2 粉煤灰填筑的施工参数宜试验后确定。
每摊铺一层后, 先用履带式机具或轻型压路机初压1-2遍, 然后用中、 重型振动压路机振碾3-4遍, 速度为2.0-2.5km/h,再静碾1-2遍, 碾压轮迹应相互搭接, 后轮必须超过两施工段的接缝4.5.3 施工结束后, 应检验地基的承载力4.5.4 粉煤灰地基质量检验标准应符合表4.5.4的规定表4.5.4 粉煤灰地基质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主 控项目1压实系数设计要求现场实测2地基承载力设计要求按规定方法一 般项目1粉煤灰粒径mm0.001-2.000过筛2氧化铝及二氧化硅含量%≥70试验室化学分析3烧失量%≤12试验室烧结法4每层铺筑厚度mm±50水准仪5含水量( 与最优含水量比较) %±2取样后试验室确定4.6 强夯地基4.6.1 施工前应检查夯锤重量、 尺寸, 落距控制手段, 排水设施及被夯地基的土质说明: 4.6.1 为避免强夯振动对周边设施的影响, 施工前必须对附近建筑物进行调查, 必要时采取相应的防振或隔振措施, 影响范围约10-15m施工时应由邻近建筑物开始夯击逐渐向远处移动4.6.2 施工中应检查落距、 夯击遍数、 夯点位置、 夯击范围。
说明: 4.6.2 如无经验, 宜先试夯取得各类施工参数后再正式施工对透水性差、 含水量高的土层, 前后两遍夯击应有一定间歇期, 一般2-4周夯点超出需加固的范围为加固深度的1/2-1/3, 且不小于3m施工时要有排水措施4.6.3 施工结束后, 检查被夯地基的强度并进行承载力检验4.6.4 强夯地基质量检验标准应符合表6.6.4的规定表4.6.4 强夯地基质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主 控项目1地基强度设计要求按规定方法2地基承载力设计要求按规定方法一 般项目1夯锤落距mm±300钢索设标志2锤重kg±100称重3夯击遍数及顺序设计要求计数法4夯点间距mm±500用钢尺量5夯击范围( 超出基础范围距离) 设计要求用钢尺量6前后两遍间歇时间设计要求说明: 4.6.4 质量检验应在夯后一定的间歇之后进行, 一般为两星期4.7 注浆地基4.7.1 施工前应掌握有关技术文件( 注浆点位置、 浆液配比、 注浆施工技术参数、 检测要求等) 浆液组成材料的性能符合设计要求, 注浆设备应确保正常运转说明: 4.7.1 为确保注浆加固地基的效果, 施工前应进行室内浆液配比试验及现场注浆试验, 以确定浆液配方及施工参数。
常见浆液类型见表3表3 常见浆液类型浆液浆液类型粒状浆液( 悬液) 不稳定粒状浆液水泥浆水泥砂浆稳定粒状浆液粘土浆水泥粘土浆化学浆液( 溶液) 无机浆液硅酸盐有机浆液环氧树脂类甲基丙烯酸脂类丙烯酰胺类木质素类其它4.7.2 施工中应经常抽查浆液的配比及主要性能指标, 注浆的顺序、 注浆过程中的压力控制等说明: 4.7.2 对化学注浆加固的施工顺序宜按以下规定进行: 1 加固渗透系数相同的土层应自上而下进行 2 如土的渗透系数随深度而增大, 应自下而上进行 3 如相邻土层的土质不同, 应首先加固渗透系数大的土层 检查时, 如发现施工顺序与此有异, 应及时制止, 以确保工程质量4.7.3 施工结束后, 应检查注浆体强度、 承载力等检查孔数为总量的2％-5％, 不合格率大于或等于20％时应进行二次注浆检验应在注浆后15d( 砂土、 黄土) 或60d( 粘性土) 进行4.7.4 注浆地基的质量检验标准应符合表4.7.4的规定表4.7.4注浆地基质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主 控项目1原 材料检验水泥设计要求查产品合格证书或抽样送检 注浆用砂: 粒径 细度模数 含泥量及有机 物含量mm %<2.5 <2.0<3试验室试验注浆用粘土: 塑性指数 粘粒含量 含砂量 有机物含量% %%>14 >25<5<3试验室试验粉煤灰: 细度 烧失量不粗于同时使用的水泥试验室试验%<3水玻璃: 模数2.5-3.3抽样送检其它化学浆液设计要求查产品合格证书或抽样送检2注浆体强度设计要求取样检验3地基承载力设计要求按规定方法一 般项目1各种注浆材料称量误差%<3抽查2注浆孔位mm±20用钢尺量3注浆孔深mm±100量测注浆管长度4注浆压力( 与设计参数比) %±10检查压力表读数 4.8 预压地基4.8.1 施工前应检查施工监测措施, 沉降、 孔隙水压力等原始数据, 排水设施, 砂井( 包括袋装砂井) 、 塑料排水带等位置。
塑料排水带的质量标准应符合本规范附录B的规定说明: 4.8.1 软土的固结系数较小, 当土层较厚时, 达到工作要求的固结度需时较长, 为此, 对软土预压应设置排水通道, 其长度及间距宜经过试压确定4.8.2 堆载施工应检查堆载高度、 沉降速率、 真空预压施工应检查密封膜的密封性能、 真空表读数等等说明: 4.8.2 堆载预压, 必须分级堆载, 以确保预压效果并避免坍滑事故一般每天沉降速率控制在10-15mm, 边桩位移速率控制在4-7mm孔隙水压力增量不超过预压荷载增量60%, 以这些参考指标控制堆载速率 真空预压的真空度可一次抽气至最大, 当连续5d实测沉降小于每天2mm或固结度≥80%, 或符合设计要求时, 可停止抽气, 降水预压可参考本条4.8.3 施工结束后, 应检查地基土的强度及要求达到的其它物理力学指标, 重要建筑物地基应做承载力检验说明: 4.8.3 一般工程在预压结束后, 做十字板剪切强度或标贯、 静力触探试验即可, 但重要建筑物地基就应做承载力检验如设计有明确规定应按设计要求进行检验4.8.4 预压地基和塑料排水带质量检验标准应符合表4.8.4的规定表4.8.4 预压地基和塑料排水带质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主 控项目1预压载荷%≤2水准仪2固结度( 与设计要求比) %≤2根据设计要求采用不同的方法3承载力或其它性能指标设计要求按规定方法 1沉降速率( 与控制值比) ％±10水准仪 2砂井或塑料排水带位置mm±100用钢尺量 3砂井或塑料排水带插入深度mm±200插入时用经纬仪检查 4插入塑料排水带时的回带长度mm≤500用钢尺量 5塑料排水带或砂井高出砂垫层距离mm≥200用钢尺量 6插入塑料排水带的回带根数%＜5目测注: 如真空预压, 主控项目中预压载荷的检查为真空降低值《2％。
4.9 振冲地基4.9.1 施工前应检查振冲的性能, 电流表、 电压表的准确度及填料的性能说明: 4.9.1 为确切掌握好填料量、 密实电流和留振时间, 使各段桩体都符合规定的要求, 应经过现场试成桩确定这些施工参数填料应选择不溶于地下水, 或不受侵蚀影响且本身无侵蚀性和笥能稳定的硬粒料对粒径控制的目的, 确保振冲效果及效率粒径过大, 在边振边填过程中难以落入孔内; 粒径过细小, 在孔中沉入速度太慢, 不易振密4.9.2 施工中应检查密度电流、 供水压力、 供水量、 填料量、 孔底留振时间、 振冲点位置、 振冲器施工参数等( 施工参数由振冲试验或设计确定) 说明: 4.9.2 振冲置换造孔的方法有排孔法, 即由一端开始到另一端结束; 跳打法, 即每排孔施工时隔一孔造一孔, 重复进行; 帷幕法, 即先造外围2-3圈孔, 再造内圈孔, 此时可隔一圈造一圈或依次向中心区推进振冲施工必须防止漏孔, 因此要做好孔位编号并施工复查工作4.9.3 施工结束后, 应在有代表性的地段做地基强度或地基承载力检验说明: 4.9.3 振冲施工对原土结构造成扰动, 强度降低因此, 质量检验应在施工结束后间歇一定时间, 对砂土地基间隔2-3周。
桩顶部位由于周围约束力小, 密实度较难达到要求, 检验取样应考虑此因素对振冲密实法加固的砂土地基, 如不加填料, 质量检验主要是地基的密实度, 宜由设计、 施工、 监理( 或业主方) 共同确定位置后, 再进行检验4.9.4 振冲地基质量检验标准应符合表4.9.4的规定表4.9.4振冲地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1填料粒径设计要求抽样检查2密实电流( 粘性土) 密实电流( 砂性土或粉土) ( 以上为功率30kw振冲器) 密实电流( 其它类型振冲器) A A A50-55 40-50 (1.5-2.0)A0电流表读数 电流表读数, A0为空振电流3压实系数设计要求按规定方法一 般项目1石灰粒径mm≤5抽样检查2土料有机质含量%≤5用钢尺量3土颗粒粒径mm≤5用钢尺量4含水量( 与要求的最优含水量比较) m%±2用钢尺量5分层厚度偏差( 与设计要求比较) mm±50量钻杆或重锤测4.10 高压喷射注浆地基4.10.1 施工前应检查水泥、 外掺剂等的质量, 桩位, 压力表、 流量表的精度或灵敏度, 高压喷射设备的性能等说明: 4.10.1 高压喷射注浆工艺宜用普遍硅酸盐工艺, 强度等级不得低于32.5, 水泥用量, 压力宜经过试验确定, 如无条件可参考下表: 表4 1m桩长喷射桩水泥用量表桩径( mm) 桩长( m) 强度为32.5普硅水泥单位用量喷射施工方法单管 二重管 三管Φ6001kg/m200-250200-250-Φ8001kg/m300-350300-350-Φ9001kg/m350-400( 新) 350-400-Φ10001kg/m400-450( 新) 400-450( 新) 700-800Φ12001kg/m-500-600( 新) 800-900Φ14001kg/m-700-800( 新) 900-1000注: ”新”系指采用高压水泥浆泵, 压力为36-40MPa,流量80-110L/min的新单管法和二重管法。
水压比为0.7-1.0较妥, 为确保施工质量, 施工机具必须配置准确的计量仪表4.10.2 施工中应检查施工参数( 压力、 水泥浆量、 提升速度、 旋转速度等) 及施工程序说明: 4.10.2 由于喷射压力较大, 容易发生窜浆, 影响邻孔的质量, 应采用间隔跳打法施工, 一般二孔间距大于1.5m.4.10.3 施工结束后, 应检查桩体强度、 平均直径、 桩身中心位置、 桩体质量及承载力等桩体质量及承载力应在施工结束后28d进行说明: 4.10.3 如不做承载力或强度检验, 则间歇期可适当缩短4.10.4 高压喷射注浆地基质量检验标准应符合表4.10.4的规定表4.10.4高压喷射注浆地基质量检验标准 项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1水泥及外掺剂质量符合出厂要求查产品合格证书或抽样送检2水泥用量设计要求查看流量表及水泥浆水灰比3桩体强度或完整性检验设计要求按规定方法4地基承载力设计要求按规定方法一 般项目1钻孔位置mm≤50用钢尺量2钻孔垂直度%≤1.5经纬仪测钻杆或实测3孔深mm±用钢尺量4注浆压力按设定参数指标查看压力表5桩体搭接mm＞200用钢尺量6桩体直径mm≤50开挖后用钢尺量7桩身中心允许偏差≤0.2D开挖后桩顶下500mm处用钢尺量, D为桩径4.11 水泥土搅桩地基4.11.1施工前应检查水泥及外掺剂的质量、 桩位、 搅拌机工作性能及各种计量设备完好程度( 主要是水泥浆流量计及其它计量装置) 。
说明: 4.11.1 水泥土搅拌桩对水泥压力量要求较高, 必须在施工机械上配置流量控制仪表, 以保证一定的水泥用量4.11.2 施工中应检查机头提升速度、 水泥浆或水泥注入量、 搅拌桩的长度及标高说明: 4.11.2 水泥土搅拌桩施工过程中, 为确保搅拌充分, 桩体质量均匀, 搅拌机头提速不宜过快, 否则会使搅拌桩体局部水泥量不足或水泥不能均匀地拌和在土中, 导致桩体强度不一, 因此规定了机头提升速度4.11.3 施工结束后, 应检查桩体强度、 桩体直径及地基承载力4.11.4 进行强度检验时, 对承重水泥土搅拌桩应取90d后的试件; 对支护水泥土搅拌桩应取28d后的试件说明: 4.11.4 强度检验取90d的试样是根据水泥土的特性而定, 如工程需要( 如作为围护结构用的水泥搅拌桩施工的影响因素较多, 故检查数量略多于一般桩基4.11.5 水泥土搅拌桩地基质量检验标准应符合表4.11.5的规定表4.11.5 水泥土搅拌桩地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1水泥及外掺剂质量设计要求查产品合格证书或抽样送检2水泥用量参数指标查看流量计3桩体强度设计要求按规定办法4地基承载力设计要求按规定办法一 般项目1机头提升速度m/min≤0.5量机头上升距离及时间2桩底标高mm+200测机头深度3桩顶标高mm+100 -50水准仪(最上部500mm不计入)4桩位偏差mm<50用钢尺量5桩径<0.04D用钢尺量, D为桩径6垂直度%≤1.5经纬仪7搭接mm>200用钢尺量说明: 4.11.5 本规范表4.11.5中桩体强度的检查方法, 各地有其它成熟的方法, 只要可靠都行。
如用轻便触探器检查均匀程度、 用对比法判断桩身强度等, 可参照国家现行行业标准《建筑地基处理技术规范》JGJ794.12 土和灰土挤密桩复合地基4.12.1施工前对土及灰土的质量、 桩孔放样位置等做检查说明: 4.12.1 施工前应在现场进行成孔、 夯填工艺和挤密效果试验, 以确定填料厚度、 最优含水量、 夯击次数及干密度等施工参数质量标准成孔顺序应先外后内, 同排桩应间隔施工填料含水量如过大, 宜预干或预湿处理后再填入4.12.2 施工中应对桩孔直径、 桩孔深度、 夯击次数、 填料的含水量等做检查4.12.3 施工结束后, 应检验成桩的质量及地基承载力4.12.4 土和灰土挤密桩地基质量检验标准应符合表4.12.4的规定表4.12.4土和灰土挤桩地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1桩体及桩间土干密度设计要求现场取样检查2桩长mm+500测桩管长度或垂球测孔深3地基承载力设计要求按规定方法4桩径mm-20用钢尺量一 般项目1土料有机质含量%≤5试验室焙烧法2石灰粒径mm≤5筛选法3桩位偏差满堂布桩≤0.04D 条基布桩≤0.25D用钢尺量, D为桩径4垂直度%≤1.5用经纬仪测桩管5桩径mm-20用钢尺量注: 桩径允许偏差负值是指个别断面4.13 水泥粉煤灰碎石桩复合地基4.13.1 水泥、 粉煤灰、 砂石碎石等原材料应符合设计要求。
4.13.2 施工中应检查桩身混合料的配合比、 坍落度和提拔钻杆速度( 或提拔套管速度) 、 成孔深度、 混合料灌入量等说明: 4.13.2 提拔钻杆( 或套管) 的速度必须与泵入混合料的速度相配, 否则容易产生缩颈或断桩, 而且不同土层中提拔的速度不一样, 砂性土、 砂质粘土、 粘土中提拔的速度为1.2-1.5m/min,在淤泥质土中应当放慢桩顶标高应高出设计标高0.5m由沉管方法成孔后时, 应注意新施工桩对已成桩的影响, 避免挤桩4.13.3 施工结束后, 应对桩顶标高、 桩位、 桩体质量、 地基承载力以及褥垫层的质量做检查说明: 4.13.3 复合地基检验应在桩体强度符合试验荷载条件时进行, 一般宜在施工结束后2-4周后进行4.13.4 水泥粉煤灰碎石桩复合地基的质量检验标准应符合表4.13.4的规定表4.13.4 水泥粉煤灰碎石桩复合地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1原材料设计要求查产品合格证或抽样送检 2桩径mm-20用钢尺量或计算填料量3桩身强度设计要求查28d试块强度4地基承载力设计要求按规定的办法一 般项目1桩身完整性按桩基检测技术规范 按桩基检测技术规范2桩位偏差满堂布桩≤0.04D 条基布桩≤0.25D 用钢尺量, D为桩径3桩垂直度%≤1.5用经纬仪测桩管4桩长mm+100测桩管长度或垂球测孔深5褥垫层夯填度≤0.9用钢尺量注 : 1、 夯填土指夯实后的褥垫层厚度与虚体厚度的比值。
2、 桩径允许偏差负值是指个别断面4.14 夯实水泥土桩复合地基4.14.1 水泥及夯实用土料的质量应符合设计要求4.14.2 施工中应检查孔位、 孔深、 孔径、 水泥和土的配比、 混合料含水量等4.14.3 施工结束后, 应对桩体质量及复合地基承载力做检验, 褥垫层应检查其夯填度说明: 4.14.3 承载力检验一般为单桩的载荷试验, 对重要、 大型工程应进行复合地基载荷试验4.14.4 夯实水泥土桩的质量检验标准应符合表4.14.4的规定4.14.5 夯扩桩的质量检验标准可按本节执行表4.14.4 夯实水泥土桩复合地基质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1桩径mm-20用钢尺量2桩长mm+500测桩孔深度3桩体干密度设计要求现场取样检查4地基承载力设计要求按规定的方法一 般项目1土料有机质含量%≤5焙烧法2含水量( 与最优含水量比) %±2烘干法3土料粒径mm≤20筛分法4水泥质量设计要求查产品质量合格证书或抽样送检5桩位偏差满堂布桩≤0.04D条基布桩≤0.25D用钢尺量, D为桩径6桩孔垂直度%≤1.5用经纬仪测桩管7褥垫层夯填度≤0.9用钢尺量注: 见表6.13.4。
说明: 4.14.5 夯扩桩的施工工艺与夯实水泥土桩相似, 质量标准参照夯实水泥地桩是合适的4.15 砂桩地基4.15.1 施工前应检查砂料的含泥量及有机质含量、 样桩的位置等4.15.2 施工中检查每根砂桩的桩体、 灌砂量、 标高、 垂直度说明: 4.15.2 砂桩施工应从外围或两侧向中间进行, 成孔宜用振动沉管工艺4.15.3 施工结束后, 应检查被加固地基的强度或承载力说明: 4.15.3 砂桩施工间歇期为7d, 在间歇期后才能进行质量检验4.15.4 砂桩地基的质量检验标准应符合表4.15.4的规定表4.15.4 砂桩地基的质量检验标准项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1灌砂量%≤95实际用砂量与计算体积比2地基强度设计要求按规定方法3地基承载力设计要求按规定方法一 般项目1砂料的含泥量%≤3试验室测定2砂料的有机质含量%≤5焙烧法3桩位mm≤50用钢尺量4砂桩标高mm±150水准仪5垂直度%≤1.5经纬仪检查桩管垂直度5 桩 基 础5.1.1 桩位的放样允许偏差如下: 群桩 20mm;单排桩 10mm。
5.1.2 桩基工程的桩位验收, 除设计有规定外, 应按下述要求进行: 1.当桩顶设计标高与施工现场标高相同时, 或桩基施工结束后, 有可能对桩位进行检查时, 桩基工程的验收应在施工结束后进行 2.当桩顶设计标高低于施工场地标高, 送桩后无法对桩位进行检查时, 对打入桩可在每根桩桩顶沉至场地标高时, 进行中间验收, 待全部桩施工结束, 承台或底板开挖到设计标高后, 再做最终验收对灌注桩可对护筒位置做中间验收说明: 5.1.2 桩顶标高低于施工场地标高时, 如不做中间验收, 在土方开挖后如有桩顶位移发生不易明确责任, 究竟是土方开挖不妥, 还是本身桩位不准( 打入桩施工不慎, 会造成挤土, 导致桩位位移) , 加一次中间验收有利于责任区分, 引起打桩及土方承包商的重视5.1.3 打( 压) 入桩( 预制凝土方桩、 先张法预应力管桩、 钢桩) 的桩位偏差, 必须符合表5.1.3的规定斜桩倾斜度的偏差不得大于倾斜角正切值的15％( 倾斜角系桩的纵向中心线与铅垂线间夹角) 表5.1.3 预制桩( 钢桩) 桩位的允许偏差( mm)项项目允许偏差1盖有基础梁的桩: ( 1) 垂直基础梁的中心线( 2) 沿基础梁的中心线 100+0.01H150+0.01H2桩数为1-3根桩基中的桩1003桩数为4-16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩: ( 1) 最外边的桩( 2) 中间桩 1/3桩径或边长1/2桩径或边长注: H为施工现场地面标高与桩顶设计标高的距离。
说明: 5.1.3 本规范表5.1.3中的数值未计算及由于降水和基坑开挖等造成的位移, 但由于打桩顺序不当, 造成挤土而影响已入桩的位移, 是包括在表列数值中为此必须在施工中考虑合适的顺序及打桩速率布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响5.1.4 灌注桩的桩位偏差必须符合表5.1.4的规定, 桩顶标高至少要比设计标高高出0.5m, 桩底清孔质量按不同的成桩工艺有不同的要求, 应按本章的各节要求执行每浇注50m2 必须有1组试件, 小于m3的桩,每根桩必须有1组试件表5.1.4 灌注桩的平面位置和垂直度的允许偏差序号成孔方法桩径允许偏差( mm)垂直度允许偏差( ％) 桩位允许偏差( mm)1-3根、 单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁D≤1000mm±50<1D/6, 且不大于100D/4, 且不大于150D>1000mm±50100+0.01H150+0.01H2套管成孔灌注桩D≤500mm-20<170150D>500mm1001503干成孔灌注桩-20<1701504人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50<1100200注: 1、 桩径允许偏差的负值是指个别断面。
2、 采用复打、 反插法施工的桩, 其桩径允许偏差不受上表限制 3、 H为施工现场地面标高与桩顶设计标高的距离, D为设计桩径5.1.5 工程桩应进行承载力检验对于地基基础设计等级为甲级或地质条件复杂, 成桩质量可靠性低的灌注桩, 应采用静载荷试验的方法进行复杂, 成桩质量可靠性低的灌注桩, 应采用静载荷试验的方法进行检验。
