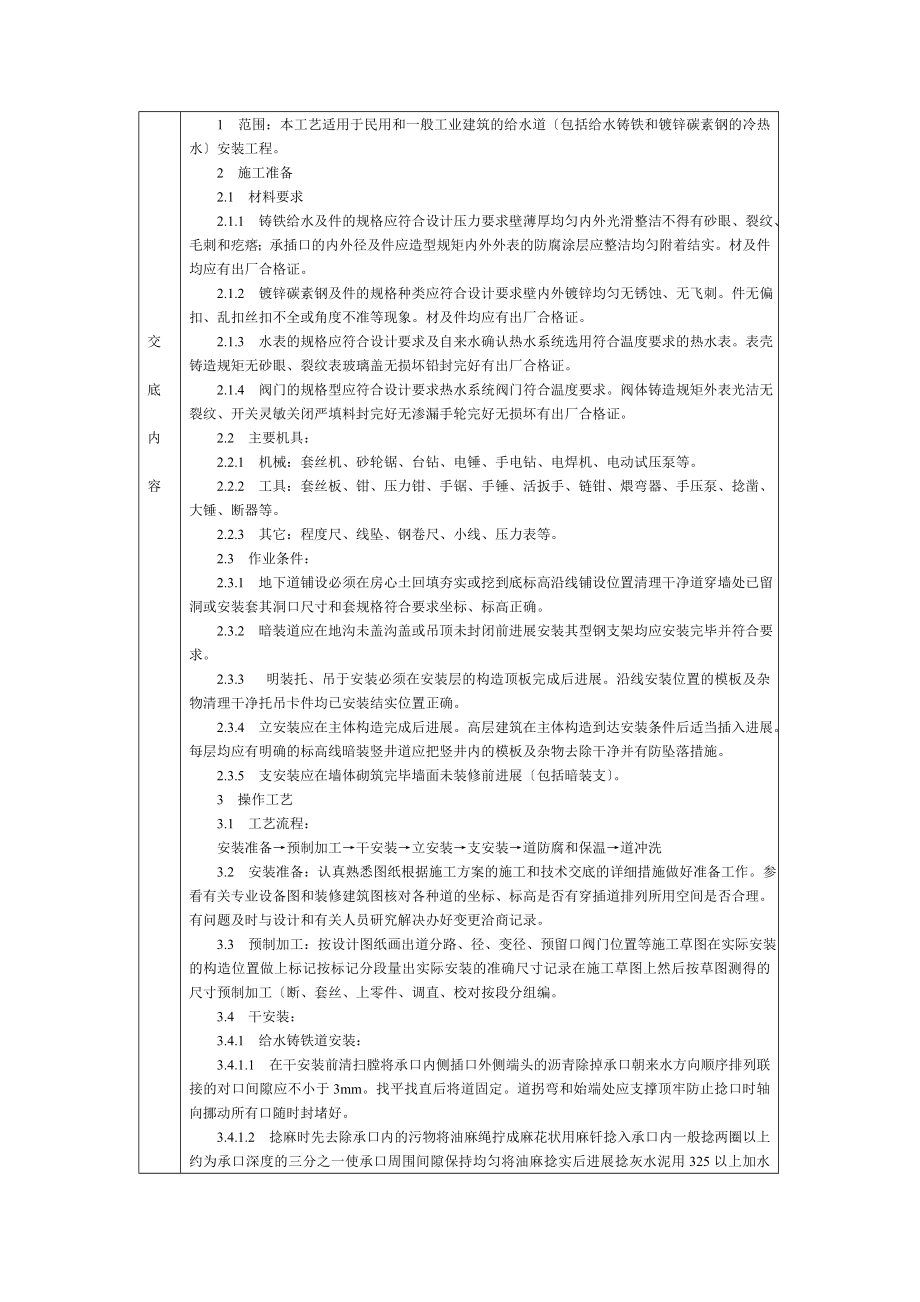

交底内容 1 范围：本工艺适用于民用和一般工业建筑的给水道〔包括给水铸铁和镀锌碳素钢的冷热水〕安装工程 2 施工准备 2.1 材料要求 2.1.1 铸铁给水及件的规格应符合设计压力要求壁薄厚均匀内外光滑整洁不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及件应造型规矩内外外表的防腐涂层应整洁均匀附着结实材及件均应有出厂合格证 2.1.2 镀锌碳素钢及件的规格种类应符合设计要求壁内外镀锌均匀无锈蚀、无飞刺件无偏扣、乱扣丝扣不全或角度不准等现象材及件均应有出厂合格证 2.1.3 水表的规格应符合设计要求及自来水确认热水系统选用符合温度要求的热水表表壳铸造规矩无砂眼、裂纹表玻璃盖无损坏铅封完好有出厂合格证 2.1.4 阀门的规格型应符合设计要求热水系统阀门符合温度要求阀体铸造规矩外表光洁无裂纹、开关灵敏关闭严填料封完好无渗漏手轮完好无损坏有出厂合格证 2.2 主要机具： 2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等 2.2.2 工具：套丝板、钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断器等。
2.2.3 其它：程度尺、线坠、钢卷尺、小线、压力表等 2.3 作业条件： 2.3.1 地下道铺设必须在房心土回填夯实或挖到底标高沿线铺设位置清理干净道穿墙处已留洞或安装套其洞口尺寸和套规格符合要求坐标、标高正确 2.3.2 暗装道应在地沟未盖沟盖或吊顶未封闭前进展安装其型钢支架均应安装完毕并符合要求 2.3.3 明装托、吊于安装必须在安装层的构造顶板完成后进展沿线安装位置的模板及杂物清理干净托吊卡件均已安装结实位置正确 2.3.4 立安装应在主体构造完成后进展高层建筑在主体构造到达安装条件后适当插入进展每层均应有明确的标高线暗装竖井道应把竖井内的模板及杂物去除干净并有防坠落措施 2.3.5 支安装应在墙体砌筑完毕墙面未装修前进展〔包括暗装支〕 3 操作工艺 3.1 工艺流程： 安装准备→预制加工→干安装→立安装→支安装→道防腐和保温→道冲洗 3.2 安装准备：认真熟悉图纸根据施工方案的施工和技术交底的详细措施做好准备工作参看有关专业设备图和装修建筑图核对各种道的坐标、标高是否有穿插道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决办好变更洽商记录 3.3 预制加工：按设计图纸画出道分路、径、变径、预留口阀门位置等施工草图在实际安装的构造位置做上标记按标记分段量出实际安装的准确尺寸记录在施工草图上然后按草图测得的尺寸预制加工〔断、套丝、上零件、调直、校对按段分组编 3.4 干安装： 3.4.1 给水铸铁道安装： 3.4.1.1 在干安装前清扫膛将承口内侧插口外侧端头的沥青除掉承口朝来水方向顺序排列联接的对口间隙应不小于3mm找平找直后将道固定道拐弯和始端处应支撑顶牢防止捻口时轴向挪动所有口随时封堵好 3.4.1.2 捻麻时先去除承口内的污物将油麻绳拧成麻花状用麻钎捻入承口内一般捻两圈以上约为承口深度的三分之一使承口周围间隙保持均匀将油麻捻实后进展捻灰水泥用325以上加水拌匀〔水灰比为1∶9〕用捻凿将灰填入承口随填随捣填满后用手锤打实直至将承口打满灰口外表有光泽承口捻完后应进展养护用湿土覆盖或用麻绳等物缠住接口定时浇水养护一般养护2至5天冬季应采取防冻措施 3.4.1.3 采用青铅接口的给水铸铁在承口油麻打实后用定型卡箍或包有胶泥的麻绳紧贴承口缝隙用胶泥抹严用化铝锅加热铅锭至500℃左右〔液面呈紫红颜色〕程度灌铅口位于上方将熔铅缓慢灌入承口内使空气排出。
对于大径道灌铅速度可适当加快防止熔铅中途凝固每个铝口应一次灌满凝固后立即撤除卡箍或泥模用捻凿将铅口打实〔铅接口也可采用捻铅条的方式〕 3.4.1.4 给水铸铁与镀锌钢连接时应按 方式安装 3.4.2 给水镀锌安装：安装时一般从总进入口开场操作总进口端头加好临时丝堵以备试压用设计要求沥青防腐或加强防腐时应在预制后、安装前做好防腐把预制完的道运到安装部位按编依次排开安装前清扫膛丝扣连接收道抹上铅油缠好麻用钳按编依次上紧丝如外露2至3扣安装完后找直找正复核甩口的位置、方向及变径无误去除麻头所有口要加好临时丝堵 3.4.3 热水道的穿墙处均按设计要求加好套及固定支架安装伸缩器按规定做好预拉伸待道固定卡件安装完毕后除去预拉伸的支撑物调整好坡度处高点要有放风、低点有泄水装置 3.4.4 给水大径道使用无镀锌碳素钢时应采用焊接法兰连接材和法兰根据设计压力选用焊接钢或无缝钢道安装完先做水压试验无渗漏编后再拆开法兰进展镀锌加工加工镀锌的道不得刷漆及污染道镀锌后按编进展二次安装 3.5 立安装： 3.5.1 立明装：每层从上至下统一吊线安装卡件将预制好的立按编分层排开顺序安装对好调直时的印记丝扣外露2至3扣去除麻头校核预留甩口的高度、方向是否正确。
外露丝扣和镀锌层破损处刷好防锈漆支甩口均加好临时丝堵立截门安装朝向应便于操作和修理安装完后用线坠吊直找正配合土建堵好楼板洞 3.5.2 立暗装：竖井内立安装的卡件宜在并口设置型测上下统一吊线安装卡件安装在墙内的立应在构造施工中须留槽立安装后吊直找正用卡件固定支的甩口应露明并加好临时丝堵 3.5.3 热水立：按设计要求加好套立与导连接要采用2个弯头立直线长度大于15m时要采用3个弯头立如有伸缩器安装同干 3.6 支安装： 3.6.1 支明装：将预制好的支从立甩口依次逐段进展安装有截门应将截门盖卸下再安装根据道长度适当加好临时固定卡核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支卡件去掉临时固定卡上好临时丝堵支如装有水表先装上连接收试压后在交工前拆下连接收安装水表 3.6.2 支暗装：确定支高度后画线定位剔出槽将预制好的支敷在槽内找平找正定位后用勾钉固定卫生器具的冷热水预留口要做在明处加好丝堵 3.6.3 热水支：热水支穿墙处按要求做好套热水支应做在冷水支的上方支预留口位置应为左热右冷其余安装同冷水支 3.7 道试压：铺设、暗装、保温的给水道在隐蔽前做好单项水压试验。
道系统安装完后进展综合水压试验水压试验时放净空气充满水后进展加压当压力升到规定要求时停顿加压进展检查如各接口和阀门均无渗漏持续到规定时间观察其压力下降在允许范围内有关人员验收交接手续然后把水泄净被破损的镀锌层和外露丝扣处做好防腐处理再进展隐蔽工作 3.8 道冲洗：道在试压完成后即可做冲洗冲洗应用自来水连续进展应保证有充足的流量冲洗干净后验收手续 3.9 道防腐和保温： 3.9.1 道防腐：给水道铺设与安装的防腐均按设计要求及验收施工所有型钢支架及道镀锌层破损处和外露丝扣要补刷防锈漆 3.9.2 道保温：给水道明装暗装的保温有三种形式：道防冻保温、道防热损失保温、道防结露保温其保温材质及厚度均按设计要求〔详见第十六章〕质量到达验收 4 质量 4.1 保证工程： 4.1.1 隐蔽道和给水系统的水压试验结果必须符合设计要求和施工规定 检验：检查系统或分区〔段〕试验记录 4.1.2 道及道支座〔墩〕严禁铺设在冻土和未经处理的松土上 检查：观察或检查隐蔽工程记录 4.1.3 给水系统开工后或交付使用前必须进展吹洗。
检查：检查吹洗记录 4.2 根本工程： 4.2.1 道坡度的正负偏向符合设计要求 检验；用水准仪〔程度尺〕拉线和尺量检查或检查隐蔽工程记录 4.2.2 碳素钢的螺纹加工精度符合国际?螺纹?规定螺纹清洁规整无断丝或缺丝连接结实螺纹根部有外露螺纹镀锌碳素钢无焊接口螺纹无断丝镀锌碳素钢和件的镀锌层无破损螺纹露出局部防腐蚀良好接口处无外露油麻等缺陷 检验：观察或解体检查 4.2.3 碳素钢的法兰连接应对接平行、严与子中心线垂直螺杆露出螺母长度一致且不大于撑杆直径的二分之一螺母在同侧衬垫材质符合设计要求和施工规定 检查：观察检查 4.2.4 非镀锌碳素钢的焊接焊口平直焊波均匀一致焊缝外表无结瘤、夹渣和气孔焊缝加强面符合施工规定 检查：观察或用焊接检测尺检查 4.2.5 金属道的承插和套箍接口构造及所有填料符合设计要求和施工规定灰口实饱满胶圈接口平直无扭曲对口间隙准确环缝间隙均匀灰口平整、光滑养护良好胶圈接口回弹间隙符合施工规定 检查：观察和尺量检查 4.2.6 道支〔吊、托〕架及座〔墩〕的安装应构造正确埋设平正结实排列整齐。
支架与道接触严 检验：观察或用手扳检查 4.2.7 阀门安装：型、规格、耐压和严性试验符合设计要求和施工规定位置、进出口方向正确连接结实、严启闭灵敏朝向合理外表干净 检查：手扳检查和检查出厂合格证、试验单 4.2.8 埋地道的防腐层材质和构造符合设计要求和施工规定卷材与道以及各层卷材间粘贴结实外表平整无皱折、空鼓、滑移和封口不严等缺陷 检查：观察或切开防腐层检查 4.2.9 道、箱类和金属支架的油漆种类和涂刷遍数符合设计要求附着良好无脱皮、起泡和漏涂漆膜厚度均匀色泽一致无流淌及污染现象 检验：观察检查 4.3 给水道安装的允许偏向和检验见表l-7 允许偏向和检验 表1-7项次 项 目 允许偏向 (mm) 检查 给水铸 每1m 1 程度 铁 全长 (25m以上) 不大于25 道纵、 横方向 碳 素 每1m 径小于或等于100mm 径大于100mm 0.5 1 用程度尺直尺 拉线和尺量检查 弯 曲 钢 全 长 (25m以上) 径小于或等于100mm 径大于100mm 不大于13 不大于25 立 给 水 铸铁 每1m 全长 (5m以上) 3 不大于15 垂直度 碳 素 钢 每1m 全长 (5m以上) 2 不大于10 表 面 平整度 卷材或板材 涂沫或其它 4 8 用2m靠尺和 楔形塞尺检查 厚 度 +0.1 -0.05 用钢针刺入隔热 尺和尺量检查 5 成品保护： 5.1 安装好的道不得用做支撑或放脚手板不得踏压其支托卡架不得做为其它用处的受力点。
5.2 道在喷浆前要加以保护防止灰浆污染道 5.3 截门的手轮在安装时应卸下交工前统一安装完好 5.4 水表应有保护措施为防止损坏可统一在交工前装好 6 应注意的质量问题 6.1 道镀锌层损坏 原因：由于压力和钳日久失修卡不住道造成 6.2 立甩口高度不准确 原因：由于层高超出允许偏向或测量不准 6.3 立距墙不一致或半明半暗 原因：由于立位置安排不当或隔断墙位移偏向太大造成 6.4 热水立的套向下层漏水 原因：由于套露出地面高度不够或地面抹灰太厚造成 7 应具备的质量记录 7.1 材料出厂合格证及进场验收记录 7.2 给水、热水导预检记录 7.3 给水、热水立预检记录 7.4 给水、热水支预检记录 7.5 给水、热水道单项试压记录 7.6 给水、热水道隐蔽检查记录 7.7 给水、热水系统试压记录 7.8 给水、热水系统冲洗记录 7.9 给水、热水系统通水记录 7.10 热水系统调试记录专业技术负责人： 交底人： 承受人:。
