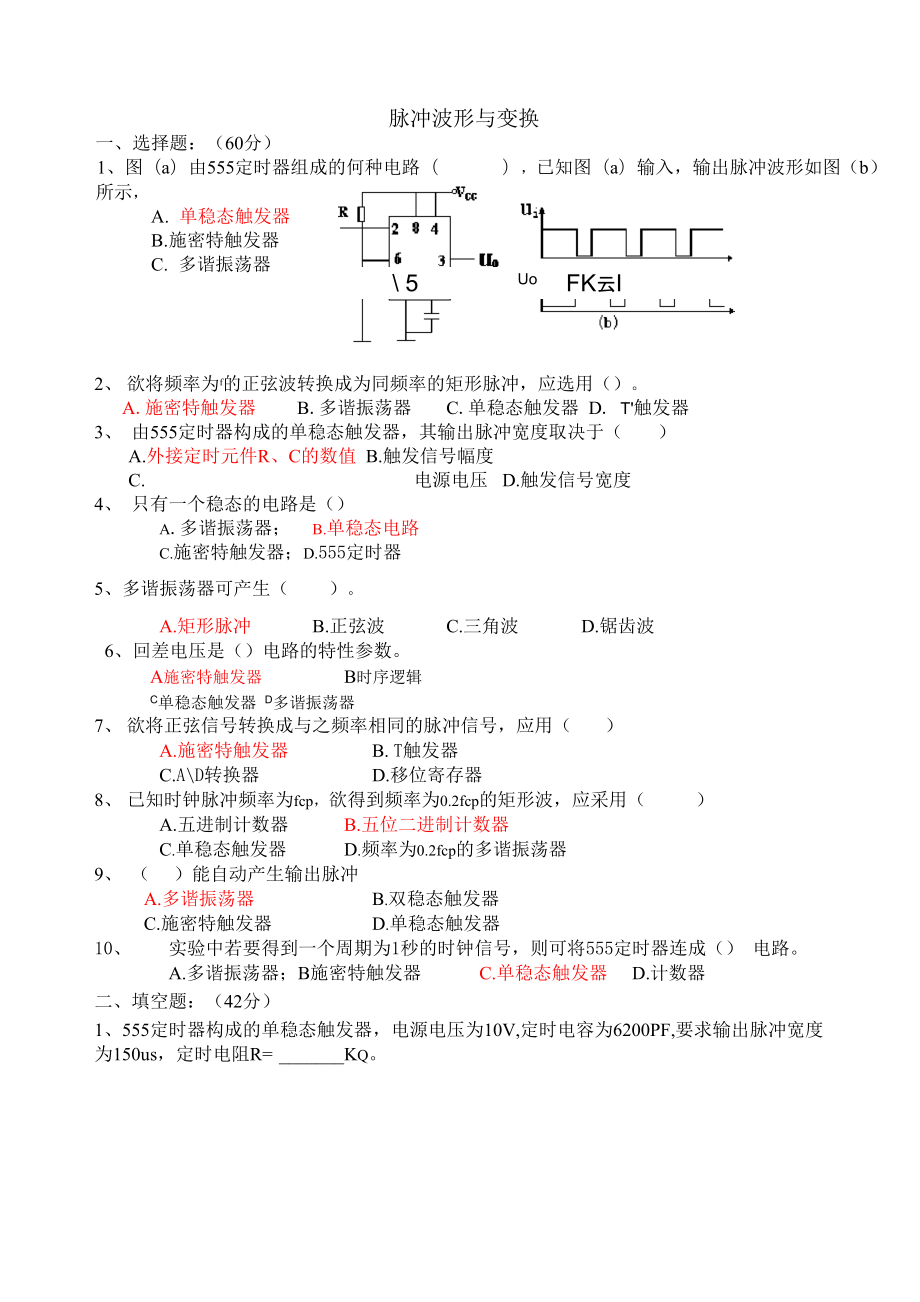

脉冲波形与变换一、选择题：（60分）1、图（a）由555定时器组成的何种电路（），已知图（a）输入，输出脉冲波形如图（b）所示，A. 单稳态触发器B. 施密特触发器C. 多谐振荡器\ 5 Uo FK云I2、 欲将频率为f的正弦波转换成为同频率的矩形脉冲，应选用（）A.施密特触发器 B.多谐振荡器 C.单稳态触发器 D. T'触发器3、 由555定时器构成的单稳态触发器，其输出脉冲宽度取决于（ ）A.外接定时元件R、C的数值 B.触发信号幅度C. 电源电压 D.触发信号宽度4、 只有一个稳态的电路是（）A.多谐振荡器； B.单稳态电路C.施密特触发器；D.555定时器5、多谐振荡器可产生（ ）A.矩形脉冲 B.正弦波 C.三角波 D.锯齿波6、回差电压是（）电路的特性参数A施密特触发器 B时序逻辑C单稳态触发器 D多谐振荡器7、 欲将正弦信号转换成与之频率相同的脉冲信号，应用（ ）A.施密特触发器 B. T触发器C.A\D转换器 D.移位寄存器8、 已知时钟脉冲频率为fcp，欲得到频率为0.2fcp的矩形波，应采用（ ）A.五进制计数器 B.五位二进制计数器C.单稳态触发器 D.频率为0.2fcp的多谐振荡器9、 （ ）能自动产生输出脉冲A.多谐振荡器 B.双稳态触发器C.施密特触发器 D.单稳态触发器10、 实验中若要得到一个周期为1秒的时钟信号，则可将555定时器连成（） 电路。
A.多谐振荡器；B施密特触发器 C.单稳态触发器 D.计数器二、填空题：（42分）1、555定时器构成的单稳态触发器，电源电压为10V,定时电容为6200PF,要求输出脉冲宽度 为150us，定时电阻R= KQVccTim2555 56UR2、 图1所示施密特触发器具有 特性，且上限阈值电压U为 ，下限阈值电压U为 T+ T— 5.匸3、 施密特触发器的主要特性是 4、 单稳态触发器的工作特点是 .施密特触发器的 表示其抗干扰能力的大小5、 单稳态触发器可以应用在 6、 是一种能自动反复输出矩形脉冲的自激振荡电路用集成非门或与非门、电 阻R和电容C以及石英晶体可以组成环形多谐振荡器和频率稳定的石英晶体多谐振荡器7、 单稳态触发器有一个稳态和一个 在外加触发信号作用下可从稳态翻转为暂稳态，经过一段延迟时间后触发器自动从暂稳态翻转回稳态，从而输出具有一定脉冲宽度的 矩形波，脉冲宽度取决于定时元件 三、问答题：（8分）1、试说明多谐振荡器的工作特点四、 判断题：（21分）1、 多谐振荡器在工作时需要接输入信号 ）2、 施密特触发器有两个稳态 ）3、 单稳态触发器中，欲加大输出脉冲宽度，可增加输入脉冲宽度。
）4、 单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比 ）5、 适当提高施密特触发器的回差电压，可以提高它的抗干扰能力 （ ）6、 单稳态触发器也有两个稳态，它们分别是高电平1态和低电平0态 ）7、 施密特触发器能把缓慢变化的输入信号转换成矩形波五、 分析设计题：1、图示电路是一简易触摸开关电路，当手摸金属片时，发光二极管亮，经过一定时间，发 光二极管熄灭1）试问555定时器接成何种电路？ （2）发光二极管能亮多长时间？ （15 分）6V200KQ+L50站亍01站LED5552、已知一个电路的输入和输出波形如图所示，试确定该电路是什么？并且画出该电路的电压传输特性10分）3、图（a）是555定时器构成的单稳态电路，已知u.和u的波形见图（b）15 分）1 c（1） 对应画出u的波形O（2） 估算脉宽t的数值W4 ISTw7 S 44JclkFJI(i)Uc4、下图是555定时器构成的施密特触发器，已知电源电压VCC=12V,求：（24 分）（1） 电路的UT，UT和AUT各为多少？（2） 如果输入电压波形如图，试画出输出uO的波形3） 若控制端接至+6V，则电路的UT，UT和AUt各为多少？T+ T- T脉冲波形与变换练习答案v/vJ1—■ —VOHV画出波形AAABA AABAC 1、22 2、迟滞；2Vcc/3； Vcc/3。
3、滞回特性 4、有一个稳态和一个暂稳态，当外部触发脉冲 到来时，能从稳态过渡到暂稳态，暂稳态持续一段时间后自动又回到稳态;回差电压 5、定时.延时.整 形等 6、多谐振荡器 7、暂稳态；R、C的时间常数 1、答：工作时电路中没有稳态，只有两个暂稳态，电路的输出总是从一个暂稳态过渡到另一个暂稳态 四、XVXXV XV五、1、 解：答案要点：（1）接成单稳态触发器（2） t = 1.1RC = 10s2、 解:：因为从已知条件中知道电路有两个阈值电压, 所以该电路是施密特触发器（4分）电压传输特性为：（6分）其中 Vt+=2/3Vcc,Vt=1/3Vcc3、 解：（1）• ttUoJLtw4-tw4— •⑵ tw=RCln3=1.1RC=1.1X3.9X1=4.29ms4、解:2 2⑴ Ut+=3Ucc=3 X12=8V1 1Ut = 3Ucc=3 X12=4V△Ut=Ut+—Ut=8-4=4V(2)输出电压波形图为：(3)Ut+=Uco=6V1Ut = 2Uco=3V1△Ut=2 Uco=3V。
