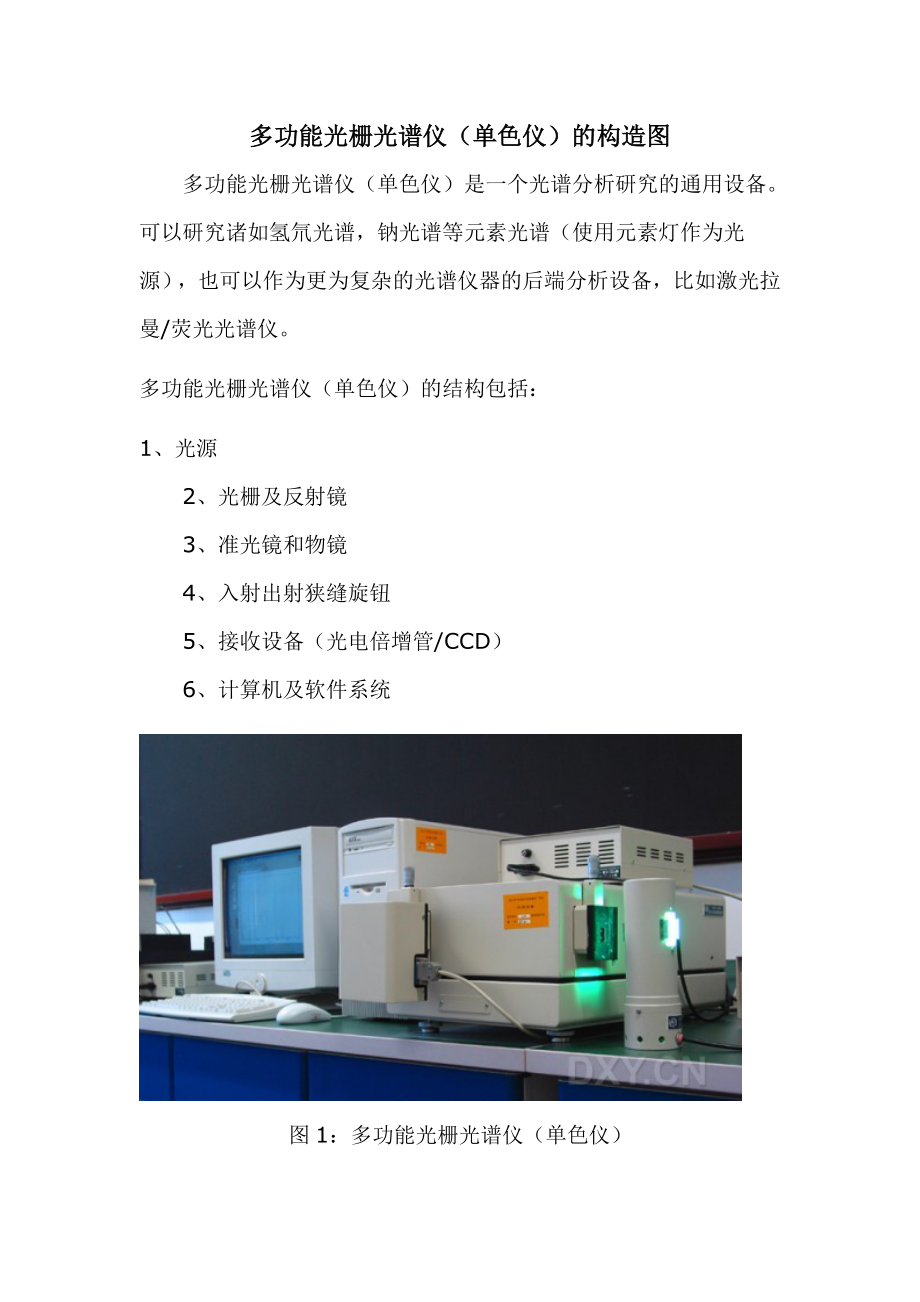

多功能光栅光谱仪（单色仪）的构造图多功能光栅光谱仪（单色仪）是一个光谱分析研究的通用设备可以研究诸如氢氘光谱，钠光谱等元素光谱（使用元素灯作为光源），也可以作为更为复杂的光谱仪器的后端分析设备，比如激光拉曼/荧光光谱仪多功能光栅光谱仪（单色仪）的结构包括：1、光源 2、光栅及反射镜 3、准光镜和物镜 4、入射出射狭缝旋钮 5、接收设备（光电倍增管/CCD） 6、计算机及软件系统图1：多功能光栅光谱仪（单色仪）图2：多功能光栅光谱仪光路图图3：多功能光栅光谱仪内部结构图4：光栅及反射镜光栅由步进电机驱动，由计算机软件驱动，可以获得较高的精度 反射镜1将由入射狭缝进入的光线反射到准光镜上 反射镜2离开光路时，物镜上射来的光线直接进入出射狭缝到光电倍增管，而当反射镜2进入光路时，出射光线被反射到CCD接收器图5：准光镜和物镜图6：入射出射狭缝旋钮 狭缝宽度：0～2mm连续可调图7：接收设备（光电倍增管/CCD）。
