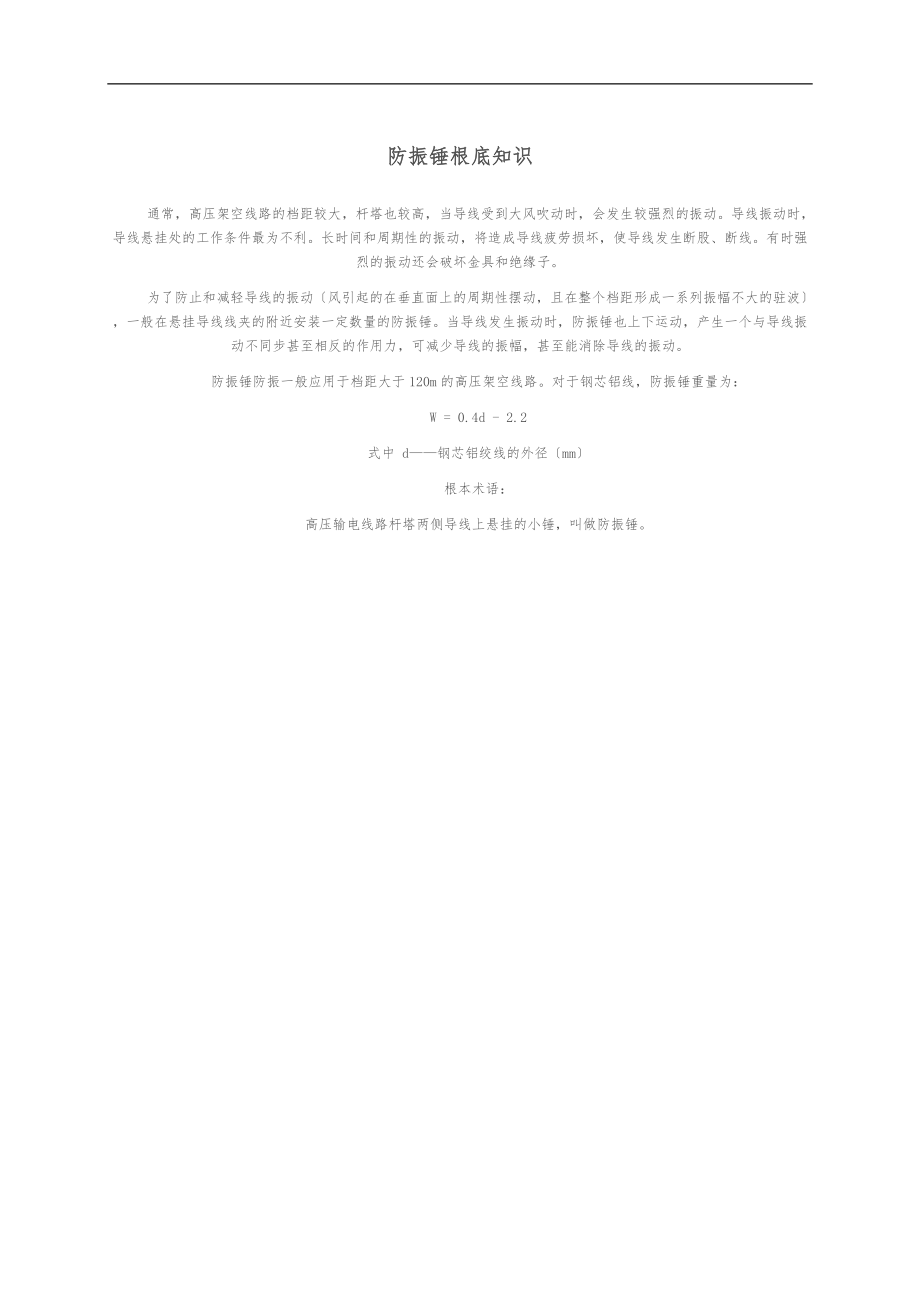

. 防振锤根底知识 通常，高压架空线路的档距较大，杆塔也较高，当导线受到大风吹动时，会发生较强烈的振动导线振动时，导线悬挂处的工作条件最为不利长时间和周期性的振动，将造成导线疲劳损坏，使导线发生断股、断线有时强烈的振动还会破坏金具和绝缘子为了防止和减轻导线的振动〔风引起的在垂直面上的周期性摆动，且在整个档距形成一系列振幅不大的驻波〕，一般在悬挂导线线夹的附近安装一定数量的防振锤当导线发生振动时，防振锤也上下运动，产生一个与导线振动不同步甚至相反的作用力，可减少导线的振幅，甚至能消除导线的振动防振锤防振一般应用于档距大于120m的高压架空线路对于钢芯铝线，防振锤重量为： W = 0.4d - 2.2式中 d——钢芯铝绞线的外径〔mm〕根本术语：高压输电线路杆塔两侧导线上悬挂的小锤，叫做防振锤导〔地〕线振动：路档距中，当架空线受到垂直于线路方向的风力作用时，就会在其背风面形成按一定频率上下交替的稳定涡流〔如下列图2-3示〕，在涡流升力分量的作用下，使架空线在其垂直面产生周期性振荡，称为架空线振动当涡流的频率恰好与架空线的自振频率一样时，将会形成架空线的稳定振动波，这种稳定的振动波将在架空线部产生交变应力，长期作用会造成架空线的损伤。
最严重的地方是架空线线夹出口处 架空线振动时的最高点〔如图2-4中1点〕叫做波峰，当导线邻近的另外的一点停留在原有位置〔如2点〕时，便形成了所谓的波节两个相邻波节之间的距离叫做振动的半波长两个相邻的半波那么称为振动全波长两个波峰之间的垂直距离称为波幅〔振幅〕因风力作用而引起的周期性振荡，一般每秒几到几十个周波振幅一般不超过几个厘米的“静止波〞 均匀的风速和风向是引起架空线振动的根本因素，其振动的频率，波长和振幅还与架空线的档距长度，年平均运行应力及架空线的材料、直径和力等因素有关 防振锤的安装：防振锤的安装位置最好在“波峰〞点处，使其上下甩动幅度最大，从而起到消耗最大振动能量的作用安装时一般大头朝向杆塔S—防震锤安装距离〔线夹中心线至防震锤夹板中心线距离〕铝导线上应缠绕1×10软铝带，安装方向应与导线在同一垂直面安装位置误差应不大于±30毫米，安装距离、个数及位置如下所示：防振锤安装距离注：在同一耐段，防振锤的安装距离一样 防振锤安装个数表 导线直径档 距 (m)一个二个三个d＜12≤300300-600600-90012≤d≤22≤350350-700700-100022＜d＜37.1≤450450-800800-1200防振锤的安装位置 为防止导线损伤，在安装防震锤前必须缠绕铝包带：顺导线外层绕制方向；所缠绕铝包带露出夹口≦10mm； 铝包带两头应有回头。
延伸阅读：当架空线路为多分裂导线时，子导线间加装了阻尼间隔棒，使导线振动性能大为改善，结合线路的设计、运行经历，可以确定在某些档距以时，不再考虑采取防振措施，到达一定档距者或跨越河流时，仍应安装导线防振锤防震锤的型号规格： 线路器材厂防震锤规格表 型号导线截面〔mm2〕地线截面〔mm2〕重量〔kg〕FD-135-501.5FD-270-902.4FD-3120-1504.5FD-4185-2405.6FD-5300-5007.2FD-6500-6308.6FD-35351.8FD-50502.4FD-70704.2FD-1001005.9型号适用导线外径〔mm〕重量〔kg〕FR-17-122.8FR-211-222.8FR-318-285.0FR-3A23-245.0FR-423-267.6FF-5〔500kV线路用〕23-28.07.4金塔电力线路器材防震锤规格表 型号导线截面〔mm2〕地线截面〔mm2〕重量〔kg〕FDZ-135-501.8FDZ-270-952.3FDZ-3120-1504.4FDZ-4185-2405.5FDZ-5F300-4007.1FDZ-6F500-6308.3FDZ-1T35FDZ-2T50FDZ-3T70FDZ-4T1005 / 6。
