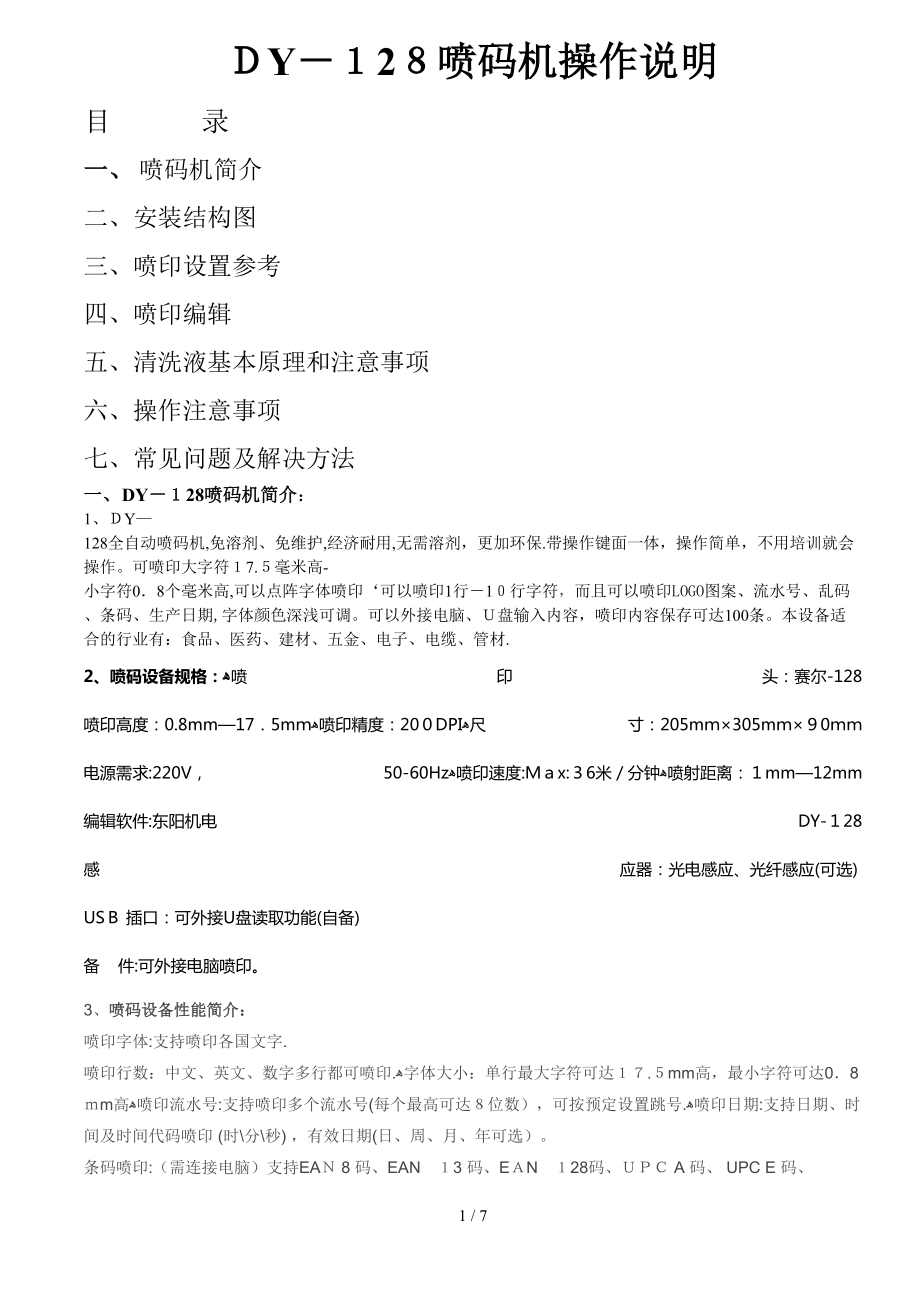

ＤY－１2８喷码机操作说明目 录一、 喷码机简介二、安装结构图三、喷印设置参考四、喷印编辑五、清洗液基本原理和注意事项六、操作注意事项七、常见问题及解决方法一、 DY－１28喷码机简介：1、ＤY—128全自动喷码机,免溶剂、免维护,经济耐用,无需溶剂，更加环保.带操作键面一体，操作简单，不用培训就会操作可喷印大字符１7.５毫米高-小字符0．8个毫米高,可以点阵字体喷印‘可以喷印1行－1０行字符，而且可以喷印LOGO图案、流水号、乱码、条码、生产日期,字体颜色深浅可调可以外接电脑、Ｕ盘输入内容，喷印内容保存可达100条本设备适合的行业有：食品、医药、建材、五金、电子、电缆、管材.2、喷码设备规格：ﻫ喷 印 头：赛尔-128喷印高度：0.8mm—17．5mｍﻫ喷印精度：20０DPIﻫ尺 寸：205mｍ×305mｍ×９0ｍｍ电源需求:220V， 50-60Hzﻫ喷印速度:Ｍａx:３6米／分钟ﻫ喷射距离：１mm—12mm编辑软件:东阳机电 DY-１28感 应器：光电感应、光纤感应(可选) USＢ 插口：可外接U盘读取功能(自备) 备 件:可外接电脑喷印 3、 喷码设备性能简介：喷印字体:支持喷印各国文字.喷印行数：中文、英文、数字多行都可喷印.ﻫ字体大小：单行最大字符可达１７.５mm高，最小字符可达0．8ｍm高ﻫ喷印流水号:支持喷印多个流水号(每个最高可达８位数），可按预定设置跳号.ﻫ喷印日期:支持日期、时间及时间代码喷印 (时\分\秒) ，有效日期(日、周、月、年可选）。
条码喷印:（需连接电脑）支持EAＮ 8 码、EAN １3 码、EＡN １28码、ＵＰＣ A 码、 UPC E 码、 Codｅ39码、Code93 码、Ｃode128码、Cｏde2５码ﻫ图形喷印：支持各种复杂图形、公司LOＧO喷印（２ Ｂｉts BMP格式)ﻫ外部接口：ＵSB接口 RS—232接口ﻫ喷印角度：喷印头0至２70度可调软件可调字体水平、垂直镜射喷印,可选0度、90度、18０度、270度旋转喷印.连续喷印：设定好后，可在固定间距连续喷印ﻫ喷印计数：可以实现喷印产品的总数值统计操作简单：Wｉndows 环境操作SLjet Ｖeｉｓｉｏn1．0软件,从而达到进行任意编辑喷印内容的操作ﻫ油 墨：采用密封墨盒封装，无刺激性气味、无毒、无污染,无稀释剂,用完既弃油墨颜色：黑色、红色、白色、蓝色、绿色、黄色（备注：不同颜色设备价格不同）油墨种类:快干环保油墨、油性油墨、UV油墨，无需稀释剂，更环保ﻫ喷印材质：金属、塑料、木材、铝箔、钢铁、纸箱、建材、玻璃等表面二、 安装步骤图： 1:安装脚架2、主机和脚架安装图： ３、喷头安装图 4:感应器(电眼)安装图： 5：墨盒安装图 ： 6：清洗液使用 7、墨盒和清洗瓶： 8： 挤墨９:检测操作注意事项:1、 操作喷印之前请先用清洗液清洗喷头。
2、 按挤墨盒底部把墨水挤到喷头，让墨盒的墨水流到喷头，也可以手动挤墨，墨盒下方有一圆孔位置就是手动挤墨位置.3、 按检测键检测喷头是否有堵孔，检测ＯK方可按喷印键 检测检测ＯK 检测堵头4、 按确定键开始喷印，按取消键停止喷印5、 喷头喷印时离产品的距离最好在8个毫米内，喷印的效果最佳6、 确保喷印时产品不要刮伤喷头7、 请用原厂家的耗材8、 任何物品不要碰到喷头孔除清洗液三：喷印时设置1、 正向喷印延时:000０ 数值越小字往前0000←→9999数值越大字往后走2、 怠喷延时设置:001０ 闪喷防止堵头功能3、 喷印速度设置:９800 数值越大喷印越快,字符越短，数值越小字符越长.4、 喷印加宽倍速：０ 加1倍字体越深，字体越大，需要调整喷印速度配合5、 自动吐墨次数:1 吐墨次数用３0秒干墨水客户设置为０. 1０秒快干墨设置为１6、 喷印方向设置：正字 字体可不同方向调节喷印7、 正向连喷个数：01 需要同时喷印多个产品可以增加数值01-998、 反向喷印延时：0０0０ 数值越小字往前0００0←→9999数值越大字往后。
9、 反向连喷个数：00 需要同时喷印多个产品可以增加数值01－９９.A、 反向喷印间隔：0001 连续喷印多个产品的时候需要设置的间距值B、 喷印计数设置：0000000０0 D、喷印控制方式：电眼控制 一般喷印控制方式是电眼控制，也可以采用同步器控制.C、 屏保时间设置：9９99 如果设置0001屏幕会黑屏D、 同步喷印间距：00０1E、 当前日期设置：2012年07月19日实时时间设置：11时55分23秒 四:喷印编辑:1、 按← →左右导航键移动光标到“编辑"位置2、 按↑↓上下导航键移动光标到“用户输入喷印信息”.3、 按确认键输入编辑喷印内容“编号"（列如0０—99）4、 按“确认"键进入编辑键面5、 按“Ｓhift+↓键“移动光标到选择字号6、 按↑↓上下导航键 移动光标 选择编辑信息,字号（按←→ 可调节字体的大小)、输入法(按←→ 切换英文，汉字)、清屏（每次输入新的内容都要清屏）7、 选择字号按← →左右导航键，点阵字号１8号、26号、34号、68号、13０号8、 选择输入法按← →左右导航键，选择英文，选择好输入法按确认键9、 中文输入法选择字横竖对应的字母和数字，如:Ａ+1为‘班'10、 清屏按确认键11、 方向为:正向。
12、 流水号输入直接按Ｃtrl+数字键,比如:3位数流水号按Cｔｒl+7、8、9（就会出现0０1,００2，００３），四位数流水号按Ctrl＋6、7、8、9同上如果是回到原来的数值就在设置里面第二页选择喷印个数113、 年月日时分秒输入按Ctｒｌ+年月日时分秒14、 正常编辑为英文输入15、 喷印键面按Ｅ键为快捷进入编辑键面和修改当前喷印内容五、清洗液基本原理和注意事项: 清洗剂使用企业，应仔细阅读本公司说明书、技术规格书、物质资料安全表,此外本资料提供的信息应仔细阅读并视具体使用环境执行喷码机使用的清洗剂主要成分是丁酮（又 称 甲 乙 酮)或丙酮，也有用酒精的. 1、夏季环境温度高、湿度高，在使用清洗剂时应特别注意使用安全2、除特别说明外，清洗剂多为溶剂型系列清洗剂,该系列清洗剂为易挥发液体,且多为易燃或可燃液体,应密闭储存，使用环境应通风良好，远离热源、静电、火源,电器采用防爆型,要有单独的封闭式排风设施，不要与其它排风系统以串、并联方式混接，最好有单独的操作房间； 3、注意环境温度和湿度不要过高（温度小于30℃、湿度小于７５%），有条件的要装空调或去湿机高温高湿会影响清洗剂的使用效果和使用寿命. 4、本品为原液清洗,不可自行添加其它溶剂，不可随意加热清洗。
六、注意事项：Ｉ.请操作人员每天严格按照喷码机操作流程作业.2.一定要使用东阳机电牌专用墨水并且同一台机只能用一种颜色，如混合用所造成的喷头堵塞、损坏严禁操作人员使用非东阳机电牌专用清洗液清洗喷头,如有损坏后果自负严禁任何物品直接触碰喷嘴表面，损坏喷嘴表面保护层，禁止用外力冲击喷头６．请不要随意更换未经本公司培训的操作人员操作机器,如由此所造成的机器损坏当您需要长时间停机盖好喷头盖，超过两个月以上的,按正常开机程序操作,测试喷印,所有喷孔正常即可开机这样的话可以节省油墨并且喷头不会堵塞安装完毕喷印之前所应做的检查1．是否已装入墨盒挤好墨2．是否已打开电源开关.3．是否清洗好喷头,并按强喷键检测好喷头的1２8个孔都正常是否输入喷印信息是否调整好光电眼灵敏度是否已按下确认键，喷印信号指示灯有亮7.用清洗盒清洗墨路时，注射器不能回抽,会损坏喷头,必须拔开过滤器吸入空气后连接好过滤器打入空气.七、常见问题及解决方法：喷印头组部故障可能原因处理方法部分喷孔喷印不出墨水或一半内容喷嘴表面有干墨阻塞喷嘴无墨水有空气墨路有空气墨盒无墨水请用清洗液喷于喷嘴表面,一手轻压墨盒袋，一手将无尘纸置于嘴前端下方 吸取挤压出的墨水，若仍有喷嘴孔未能流出油墨，再重复以上动作.或者更换墨盒。
喷印出的图像字体模糊喷印头距离喷印物太远喷头没清洗干净墨路有空气墨盒无墨水喷印头与被喷印物距离于1—１0mｍ以内最佳，清洗喷头，用手挤压墨盒,排掉空气，或者更换墨盒.喷印有信号,但是喷头喷印不出字符，或者检测也喷印不出墨水１喷头保护膜被刮花2喷头保护膜脱落3有静电影响4喷印头内部没墨水或喷嘴完全阻塞5电眼故障6主机与喷印头驱动器间联机灯断线7同步器坏８连接喷头排线接触不良或开路1 2换喷头3地线接好4换新墨盒挤墨挤不出联系本公司售后人员5 6 7更换电眼 换线 换同步器 ８ 更换排线喷印出的图像有方块喷头小板坏喷头线断线主板坏连接喷头排线接触不良或开路更换相应的元器件喷头滴墨1喷头过低2墨路里面有空气挤墨把墨路里面的空气排除喷头比墨盒高30MM电源灯不亮三个指示灯全亮主板坏更换主板文中如有不足，请您指教！7 / 7。
