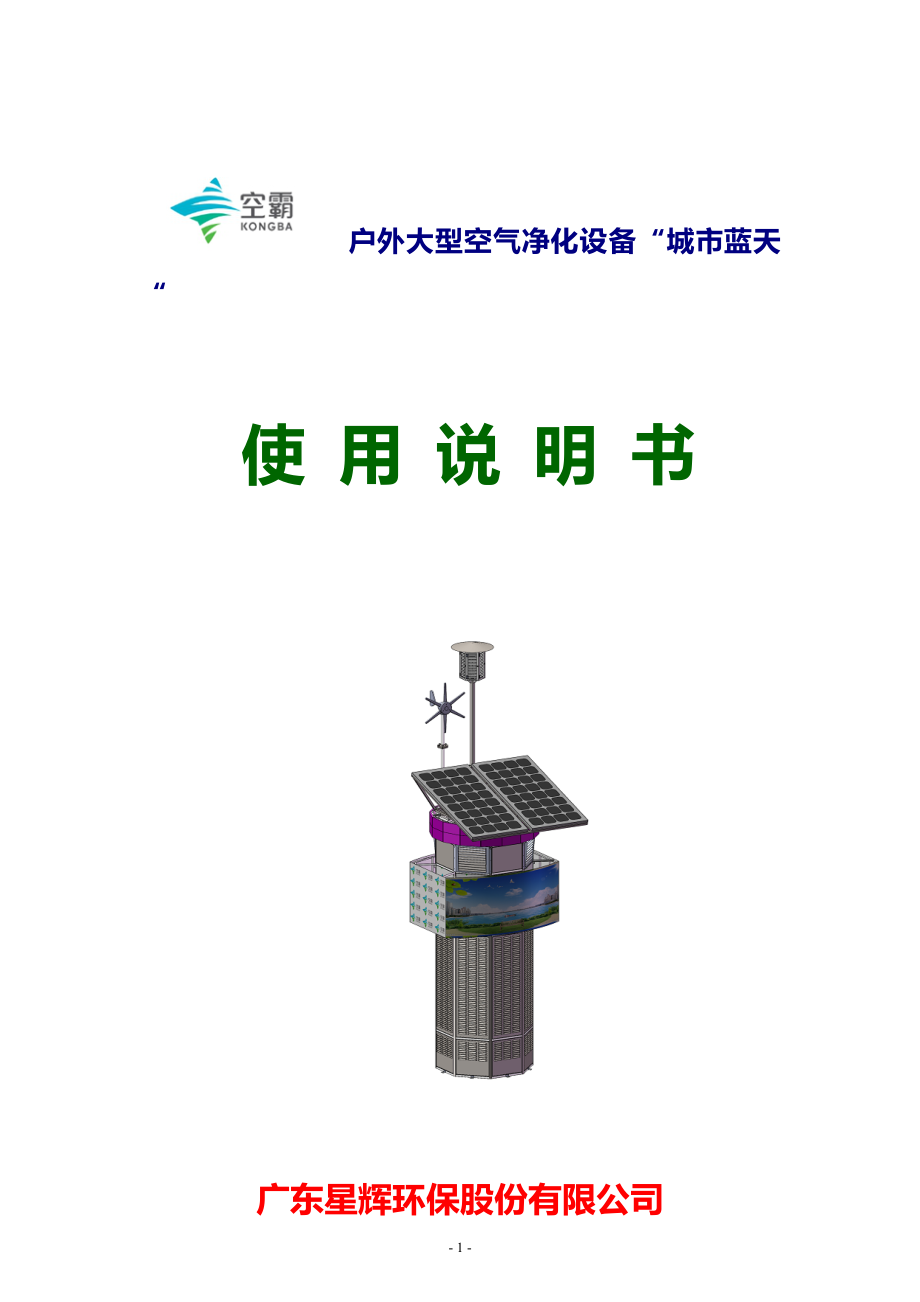

户外大型空气净化设备“城市蓝天“ 使 用 说 明 书 广东星辉环保股份有限公司 户外大型空气净化装置“城市 蓝天”使 用 说 明 书一、应用场所:户外大型空气净化装置“城市蓝天”是广东星辉环保股份有限公司开发的新产品，广泛适用于：街道楼宇之间、城市广场空间、火车站、公交车站、人流量大的街道、红绿灯路口等二、设备结构及特点: 该空气净化装置主要由机架、过滤组件、电子滤芯、送风风机、太阳能板、风力发电、和集尘风机构成；1、环境空气净化技术：一台城市蓝天TM每天向周围环境输送洁净空气（尘埃颗粒大于等于PM2.5）30万m32、负离子释放技术：一台城市蓝天TM空气净化设备每秒向外释放负离子浓度达65亿个/cm3同时，杀灭空气中尘埃所附着的病菌、有机气体等有害物质3、利用新能源技术：城市蓝天TM空气净化设备采用了风光互补供电系统，兼具新能源和节能环保两个新兴产业概念，节省用电费用4、智能操作系统技术：城市蓝天TM空气净化设备的工作运行高度智能化，即能实时监测根据空气质量AQI指数、天气晴雨变化等自动开机和关机，又能远程监控设备工作状态，保障设备的稳定营运。
三、工作原理:环境空气经由动力风机吸入到设备内部空气净化腔室内，经过过滤组件滤除悬浮粉尘，完成第一次初级净化的目的再经过第二次电子滤芯净化空气进行除霉、杀菌、除异味，达到最佳的净化空气的目后再由出风口（配有负离子发生器群）输出同时主体上配有一高杆（顶部配有负离子发生器群）发送负离子，最终达到更理想的降低空气中不同粒径微粒浓度的目的过滤组件使用过程中会积灰，通过机械式定时或定量清除太阳能发电和风能发电是作为辅助能源，减少设备动力的部分市电消耗，达到理想环保节能的目的智能操作系统既能远程监控设备的工作状态，又能提示维护信息，保障设备的稳定运行 该设备采用PLC控制，人机界面用于参数输入和显示，粉尘传感器和温湿度传感器分别采集PM2.5浓度和温湿度并送入PLC处理；同时具备雨雪天检测；当有雨雪天或PM2.5粉尘浓度低于空气质量指数良的设定时、湿度高于湿度上限设定值时本机器会停机本机具有漏电保护、短路保护、电机过载保护等保护功能电机过载保护时有报警故障显示其它的各部件有工作状态显示四、 使用操作方法: ①、漏电断路器、低压断路器手动合闸；设定PM2.5粉尘浓度的 上限值与下限值、温度湿度的上限值与下限值，和每天开机、停机时间，风机与负离子的每个工作循环时间、除尘工作时间，系统就可以根据实际PM2.5粉尘浓度与设定值比较，决定是否开机工作。
②、工作时如发现（或听到）设备有异常响声应立即停机进行 查，直至排除问题才能继续使用③、本机可设定时或定量机械除尘，控制面板上设有调整按钮，可按实际使用调整机械除尘时长和相邻除尘的间隔时间④、每三个月～半年更换滤袋一次(视空气含尘量比例及滤材堵塞情况而定，PLC中有设定上下游压差阀值，压差达到阀值则提示更换滤袋）⑤、安装时应依设备下方锁紧螺孔的相对位置在地面上预埋M12地脚螺栓，螺栓伸出地面约40mm，放上设备后用螺母配合平垫片、弹簧垫片锁紧五、 更换过滤袋方法：空气过滤袋是易损件，必须按使用情况更换更换方法：退出滤袋下方搭钩，用手将袋口处的弹簧片压至变形，向下退出袋口，取下悬挂的袋内弹簧，即能取出，换入同种规格滤袋六、 主要技术参数：①、 外形尺寸：主体Φ1400mm(八边形内径)×4050mm（主体高度），极限高度10625mm（安装面至负离子发送杆顶）②、 电源：220V/50HZ(单相)③、 额定功率：4.5KW④、 过滤效率：90％⑤、 初始风量：约14000m3/h⑥、 空气过滤袋规格： 尺寸：φ136×1630—25个 精度：1μ⑦、工作温度：0～50℃七、 电气原理图:线路避雷器 -FR热继电器-QF1空气开关 -KM交流接触器h-GND-M MPLC与人机界面控制系统风光互补系统与市电双电源系统PM2.5粉尘传感与温湿度传感风光互补系统与市电双电源系统电控参数：温度量程：-40℃～80℃；温度精度：±0.5℃；湿度量程：20%RH～80%RH；湿度精度：±5%RH；PM2.5粉尘浓度测量范围：0～500μg/m3 ； 压差测量范围：0～500Pa；八，设备系统互联网WIFI智能远程控制示意图九，售后服务：1，本设备是经过严密的品质管理，检验制造而成，自顾客购买之日起一年内为产品质量保修期，若有异常情况发生时，请及时联系公司售后服务中心：400 8093777，我们的技术人员在48小时内到达故障设备现场，进行免费检修，一直到该次设备故障彻底排除为止。
2， 免费修理规定：客户按照该设备说明书指示之正确方法使用，在有效期内（一年）发生故障其维护保养，免收费用3， 下列情况有效期内不提供免费服务：（1） 购货单未注明购买日期及未盖公司章或经销商章；（2） 因不当使用而造成的故障，损坏；（3） 因搬运不当，摔落而造成的故障，损坏；（4） 因火灾，地震及不可抗力造成异常故障，损坏；（5） 产品外观（请在购货时确认）；（6） 使用，维护或保管不当（请按说明书正确使用，维护，保管）；（7） 使用不当配件（非本公司零配件不适用）；（8） 非本公司授权人员疏忽处理，改装或修理（请不要自行拆装修理）；4，保修期内返修须持有购货凭证，设备使用后如属正常耗材均由客户负责费用；5，保修期内，如属客户使用不当或自行拆装则不属保修范围，但可提供收费维修服务 8 -。
