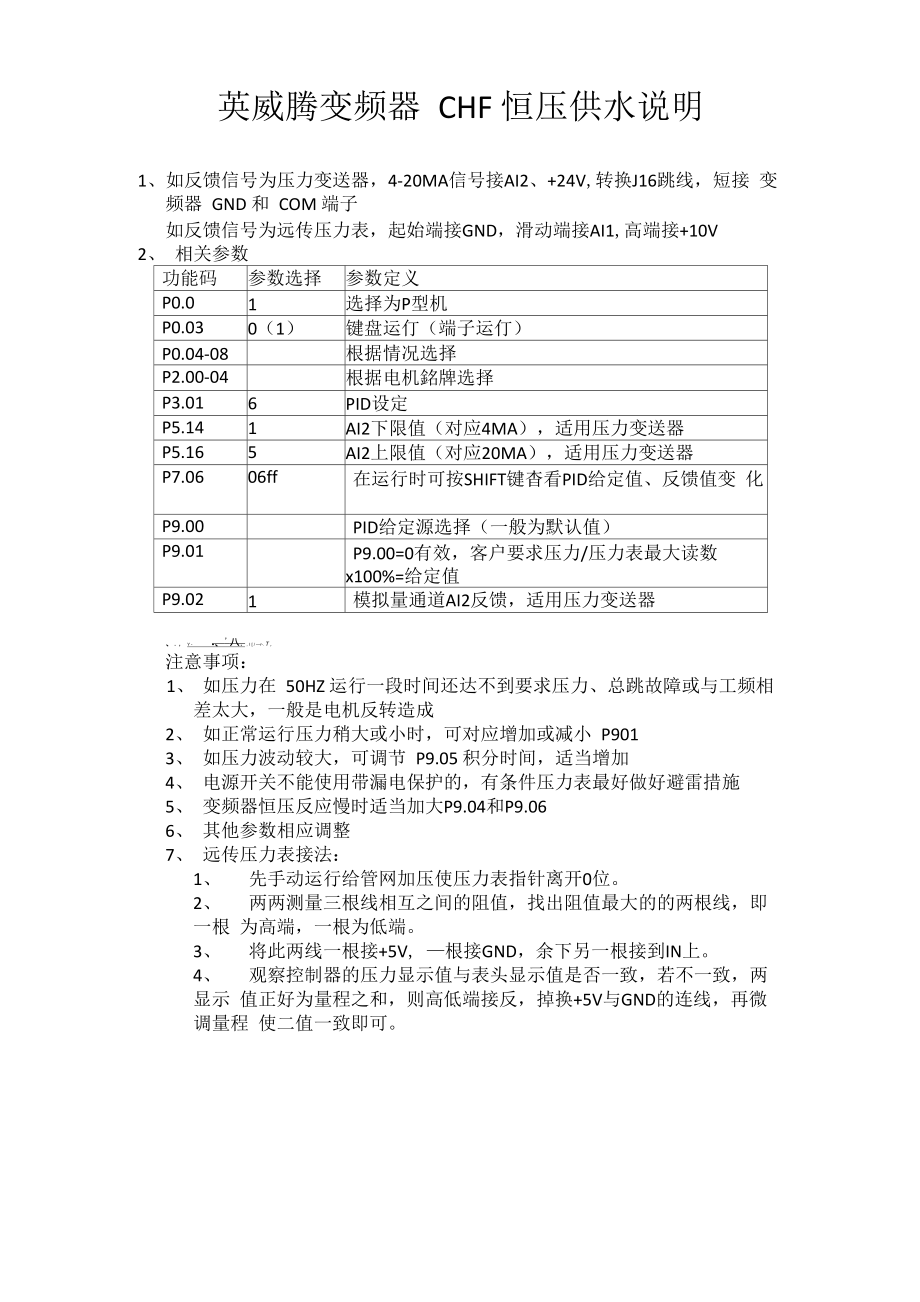

英威腾变频器 CHF 恒压供水说明1、如反馈信号为压力变送器，4-20MA信号接AI2、+24V,转换J16跳线，短接 变频器 GND 和 COM 端子如反馈信号为远传压力表，起始端接GND，滑动端接AI1,高端接+10V2、 相关参数功能码参数选择参数定义P0.01选择为P型机P0.030（1）键盘运仃（端子运仃）P0.04-08根据情况选择P2.00-04根据电机銘牌选择P3.016PID设定P5.141AI2下限值（对应4MA），适用压力变送器P5.165AI2上限值（对应20MA），适用压力变送器P7.0606ff在运行时可按SHIFT键杳看PID给定值、反馈值变 化P9.00PID给定源选择（一般为默认值）P9.01P9.00=0有效，客户要求压力/压力表最大读数 x100%=给定值P9.021模拟量通道AI2反馈，适用压力变送器、.，Y - ■、'八.，I [ / —r-. T ,注意事项：1、 如压力在 50HZ 运行一段时间还达不到要求压力、总跳故障或与工频相 差太大，一般是电机反转造成2、 如正常运行压力稍大或小时，可对应增加或减小 P9013、 如压力波动较大，可调节 P9.05 积分时间，适当增加4、 电源开关不能使用带漏电保护的，有条件压力表最好做好避雷措施5、 变频器恒压反应慢时适当加大P9.04和P9.066、 其他参数相应调整7、 远传压力表接法：1、 先手动运行给管网加压使压力表指针离开0位。
2、 两两测量三根线相互之间的阻值，找出阻值最大的的两根线，即一根 为高端，一根为低端3、 将此两线一根接+5V, —根接GND，余下另一根接到IN上4、 观察控制器的压力显示值与表头显示值是否一致，若不一致，两显示 值正好为量程之和，则高低端接反，掉换+5V与GND的连线，再微调量程 使二值一致即可。
