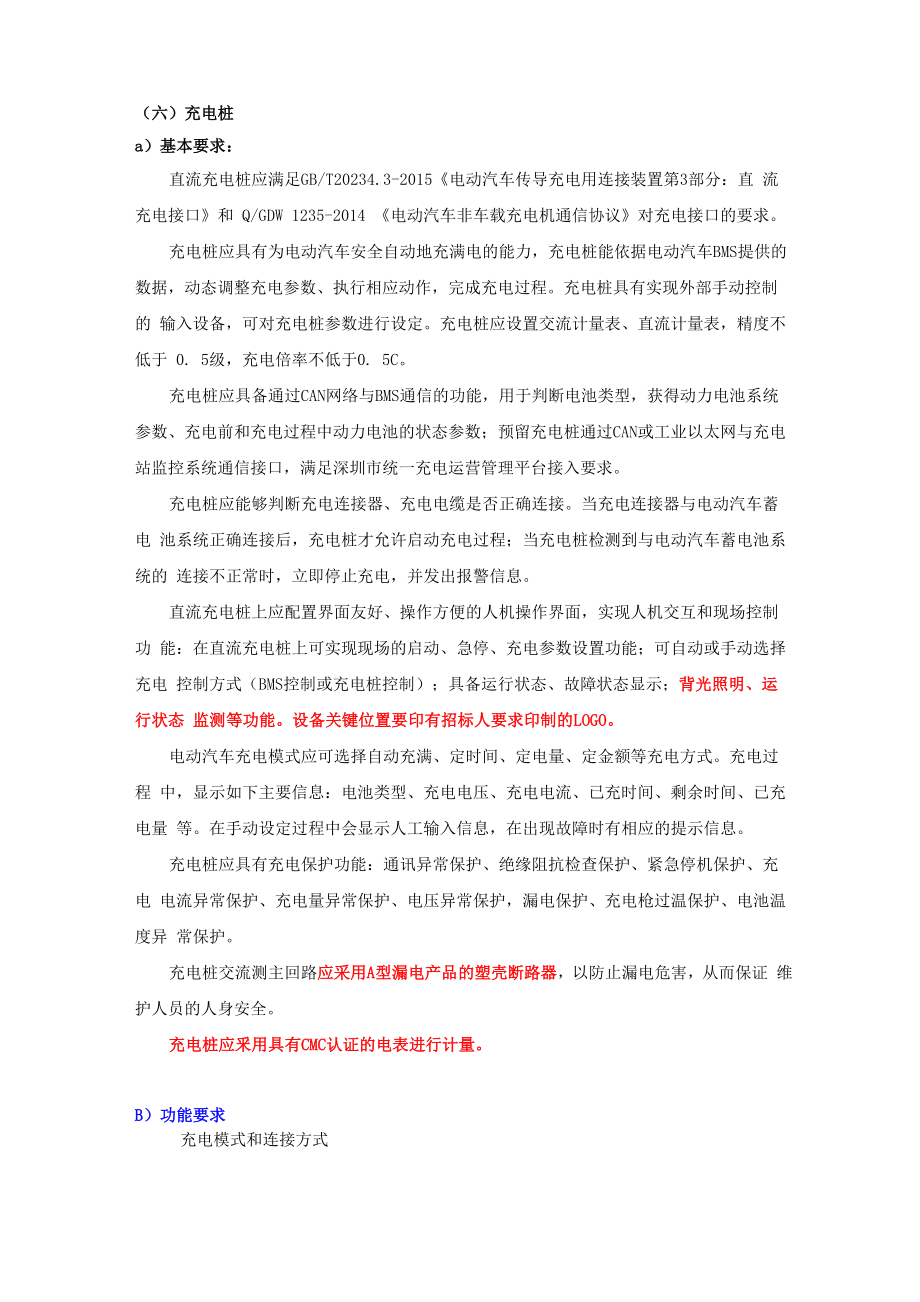

六）充电桩a）基本要求：直流充电桩应满足GB/T20234.3-2015《电动汽车传导充电用连接装置第3部分：直 流充电接口》和 Q/GDW 1235-2014 《电动汽车非车载充电机通信协议》对充电接口的要求充电桩应具有为电动汽车安全自动地充满电的能力，充电桩能依据电动汽车BMS提供的 数据，动态调整充电参数、执行相应动作，完成充电过程充电桩具有实现外部手动控制的 输入设备，可对充电桩参数进行设定充电桩应设置交流计量表、直流计量表，精度不低于 0. 5级，充电倍率不低于0. 5C充电桩应具备通过CAN网络与BMS通信的功能，用于判断电池类型，获得动力电池系统 参数、充电前和充电过程中动力电池的状态参数；预留充电桩通过CAN或工业以太网与充电 站监控系统通信接口，满足深圳市统一充电运营管理平台接入要求充电桩应能够判断充电连接器、充电电缆是否正确连接当充电连接器与电动汽车蓄电 池系统正确连接后，充电桩才允许启动充电过程；当充电桩检测到与电动汽车蓄电池系统的 连接不正常时，立即停止充电，并发出报警信息直流充电桩上应配置界面友好、操作方便的人机操作界面，实现人机交互和现场控制功 能：在直流充电桩上可实现现场的启动、急停、充电参数设置功能；可自动或手动选择充电 控制方式（BMS控制或充电桩控制）；具备运行状态、故障状态显示；背光照明、运行状态 监测等功能。
设备关键位置要印有招标人要求印制的LOGO电动汽车充电模式应可选择自动充满、定时间、定电量、定金额等充电方式充电过程 中，显示如下主要信息：电池类型、充电电压、充电电流、已充时间、剩余时间、已充电量 等在手动设定过程中会显示人工输入信息，在出现故障时有相应的提示信息充电桩应具有充电保护功能：通讯异常保护、绝缘阻抗检查保护、紧急停机保护、充电 电流异常保护、充电量异常保护、电压异常保护，漏电保护、充电枪过温保护、电池温度异 常保护充电桩交流测主回路应采用A型漏电产品的塑壳断路器，以防止漏电危害，从而保证 维护人员的人身安全充电桩应釆用具有CMC认证的电表进行计量B）功能要求充电模式和连接方式非车载充电桩采用GB/T 18487.1-2015规定的充电模式4和连接方式C对电动汽车进行 充电充电接口应满足GB/T 20234.1-2015 和 GB/T 20234.3-2015的规定充电桩具有充电 模式选择功能，支持按金额充电、按时间充电、自动充满、按电量充电等充电模式充电设定方式充电设定方式分为自动设定方式和手动设定方式两种a) 自动设定方式：在充电过程中，充电桩应能依据蓄电池管理系统提供的数据动 态调整充电参数，执行相应动作，完成充电过程。
b) 手动设定方式：由操作人员设置充电方式、充电电压、充电电流等参数，充电 桩应能根据设定参数执行相应操作，完成充电过程充电桩采用手动设定方式时， 应具有明确的操作指示信息手动充电方式仅限于设备调试和维修模式下使用读写卡功能充电桩应具备IC卡读卡装置，配合IC卡实现充电控制及充电计费每台充电桩配置5 张充电管理卡，充电卡为非接触式IC卡片，采用射频式刷卡方式与上级监控管理系统通信功能充电桩应配置同时支持中国移动、中国联通、中国电信4G/3G/2G的全网通通信模块， 并应支持以太网和上级监控系统通信，充电桩应具备自组网功能充电桩应具备与上级监控管理系统通信的功能，通信协议应能满足国家相关标准的规 定支持以太网通信方式，站级监控后台由供货方提供每台充电桩要求对外接口只能有 1 个以太网口和1 个光纤口输出，充电桩所有数据只通过该接口对外传输显示功能一体式充电桩和分体式充电桩的分体桩应采用触摸彩屏，显示屏尺寸 7 寸以上(含 7 寸)显示信息应包括以下内容：一体式充电桩和分体式充电桩的分体桩显示信息应包括以下内容：1) 充电桩应显示的信息：a) 电池类型、充电电压、充电电流、已充电时间、充电电量、计费信息；b) 电池单体最高/最低电压；c) 故障及报警信息；d) 在手动设定过程中应显示人工输入信息。
2) 充电桩可显示的信息：电池温度、设定参数、电池单体电压、预计剩余充电时间、 荷电状态SOC值等分体式充电桩电源柜宜显示充电状态显示字符应清晰、完整，没有缺损现象，不应依靠环境光源即可辨认充电桩具有LED指示灯显示其运行状态，显示其待机、充电、故障等状态输入功能充电桩应具备手动输入和控制的功能充电桩应能通过显示屏设置设备的MAC地址、IP地址、子网掩码、默认网关、端口号， 中心服务器的IP地址、端口号，充电桩编号，资产编号，充电配置参数等远程启停功能充电桩应实现远程启停控制计量功能充电桩应具备对每个充电接口的充电电量进行独立计量的功能付费交易功能充电桩可按配置的参数实现准确计费，参数包括费率时段、计费费率等充电桩应支持本地计量计费，充电桩应配备射频式读卡装置，安装于充电设备内部，通 讯规范应同时满足“ISO 14443 type A'和“ISO 14443 type B',每台充电桩配置5张充 电管理卡，充电卡为非接触式IC卡片，采用射频式刷卡方式充电桩应实现多种网络支付方式，具体网络支付实现方案由招标方提供充电桩应支持ESAM芯片(符合“ISO 7816”协议)，ESAM芯片由招标方后续提供，投 标人负责安装调试。
本地数据存储功能1) 交易数据应以记录形式保存在非易失性存储器内2) 应保证存储数据的正确、连续、完整、有效3) 应具有不少于 2OOO 条的记录空间，安全存储周期至少达 3O 天充电桩故障告 警、充电开始/结束时间、过压告警、过流告警、欠压告警、停电告警等均应有事 件记录，事件记录具有掉电保持功能，告警信息支持实时远程上传主站充电记录 应能记录最后一次充电账单情况等自检功能1) 上电操作时，充电桩应先进行自检，检查内容应包括时钟、供电情况、费率配置情 况、存储空间等2) 应能通过状态指示灯或显示屏等方式显示故障信息，形成故障情况信息记录并上传 至上级监控管理系统控制导引和充电控制充电桩应具备控制导引功能，控制导引电路、充电控制过程及时性应能满足 GB/T 18487.1-2015附录B的规定与电池管理系统通信协议 充电桩应具备与电动汽车蓄电池管理系统通信的功能，且能判断与电动汽车蓄电池管理系统是否正确连接充电桩应能获得蓄电池管理系统充电参数和充电实时数据充电桩与蓄电池管理系统的通信协议应能满足GB/T27930-2015和SZDB/Z 29.8-2010 标准的规定急停 充电桩应装设急停保护装置，即在紧急情况下，可从硬件上切断充电回路，以便在紧急 情况时能够强行终止充电。
急停回路应设计在交流输入侧，急停装置应装设透明保护罩防止误操作，整体不应凸 出，只有破坏防护罩才能按下急停按钮，防止误操作和人为破坏充电桩急停后应能有效保 存设备断电前的状态和计量计费信息充电过程（1）取充电枪插到车上，充电前刷卡，输入用户密码，进入操作界面进入操作界面 后，按界面指示操作，并选择充电模式启动充电后，卡被锁定2）开始充电，充电桩进入充电状态，禁止任何操作充电过程中可在显示屏上实时 查看充电状态及参数3）充电结束，用户再次刷卡，确认充电停止充电结束并完成结算后，充电桩将解 除对该卡的锁定，最后将充电枪归位技术指标要求输出电压和电流范围（1）最大输出电压：• 180kW —体机：750VDC（200〜750V连续可调）稳压工作时，充电桩输出电压允许偏差-1%〜+1%，输出电压纹波系数小于0.5%2）额定输出电流：• 180kW 一体机：DC 0〜240A连续可调限流运行时，充电桩输出电流允许偏差^1%〜+1% • 最大输出功率： 180kW• 稳压精度：不大于±0.5%• 稳流精度：不大于±1%输出电压误差在恒压状态下，直流输出电压设定在5.4.1（1）规定的相应范围内，输出电压误差不应 超过±0.5%。
输出电流误差在恒流状态下，输出直流电流设定在5.4.1（2）规定的额定值的20%〜100%范围内，在设 定的输出直流电流大于等于30A时，输出电流整定误差不应超过±1%；在设定的输出直流电 流小于30A时，输出电流误差不应超过±0.3A稳压精度当交流电源电压在标称值±15%范围内变化，输出直流电流在额定值的0〜100%范围内 变化时，输出直流电压在5.4.1(1)规定的相应调节范围内任一数值上应保持稳定，充电桩 稳压精度不应超过±0.5%稳流精度 当交流电源电压在标称值的±15%范围内变化、输出直流电压在5.4.1(1)规定的相应调 节范围内变化时，输出直流电流在额定值的20%〜100%范围内任一数值上应保持稳定，充电 桩稳流精度不应超过±1%纹波系数当交流电源电压在标称值±15%范围内变化，输出直流电流在额定值的0〜100%范围内变化 时，输出电压纹波应在输出电压范围内任一数值上保持稳定，输出纹波有效值系数不应超过 ±0.5%，纹波峰值系数不应超过±1%限压、限流特性a) 限压特性充电桩在恒流状态下运行时，当输出直流电压超过限压整定值时，应能自动限制其输出电压 的增加，转换为恒压充电运行。
b) 限流特性 充电桩在恒压状态下运行时，当输出直流电流超过限流整定值时，应能立即进入限流状态， 并自动限制其输出电流的增加充电桩输出响应要求a)输出电流控制时间在自动充电状态下，充电桩应能快速响应蓄电池管理系统的电流控制，控制时间不应低于表 5.1的要求表5.1输出电流控制要求电流变化值AIA上升控制时间S下降控制时间SW2011>20AI/20AI/20IN—BMS设定的输出电压需求目标值；io—BMS设定的输出电压需求当期值；电流变化值AI为|IN-IO|b)输出电流停止速率当发生下列情况时，充电桩应能快速停止充电输出电流的停止速率不应小于100A/S1) 在手动充电状态下，充电桩达到操作人员设定的充电结束条件；2) 在自动充电状态下，充电桩收到蓄电池管理系统中止充电报文效率和功率因数充电桩效率和功率因数不应低于表5.2 的要求表 5.2 充电桩效率和功率因数输出功率功率因数效率20%WPV50%0.9589%50%WPW100%0.9893%待机功耗在额定电源电压下，当充电桩处于待机状态时，其整机功耗满足以下要求PsW0.12%PN+20式中：Ps——整机功耗，单位W；PN——额定功率，单位W。
均流不平衡度 多台同型号的电源模块并机工作时，各模块应能按比例均分负载，当各模块平均输出电 流为50%〜100%的额定电流值时，其均流不平衡度不应超过±5%谐波电流当输出功率为额定功率的 20%〜50%时，充电桩总谐波电流含有率不应大于12% 当输出功率为额定功率的 50%〜100%时，充电桩总谐波电流含有率不应大于5%噪声充电桩的噪声最大值应不大于65dB(A级)在单个充电任务与全站满负荷充电任务时测 试各项指标，测试结果应满足《电动汽车非车载充电机技术规范》(Q/CSG11516.3-2010) 温度要求a)温升要求 充电桩在额定负载下长期连续运行，内部各发热元器件及各部位的温升应不超过表5.3中的规定表5.3充电桩各部件极限温升部件或器件极限温升K功率器件70变压器、电抗器、B级绝缘绕组80与半导体器件的连接处55与半导体器件连接处的塑料绝缘线25母线连接处铜一一铜50铜搪锡一一铜搪锡60b）允许表面温度在额定电流和环境温度40°C条件下，手握可接触的表面最高允许温度为：1） 金属部分，50C；2） 非金属部分，60C 同样条件下，用户可能触及但是不能手握的表面最高允许温度为：1） 金属部分，60C；2） 非金属部分，80C。
供电设备应设计为接触部分不超过特定温度，组件、部分、绝缘体和塑料材料不超过在 设施寿命周期内正常使用时可能降低电气、机械或其他性能的温度可靠性指标平均故障间隔时间（MTBF）应大于等于17520h （置信度为85%）安全可靠性要求安全防护功能 充电桩应具备电源输入侧的过压、欠压保护，并有告警提示 充电桩应具备输出过压保护，并有告警提示充电桩应具有防雷保护功能 充电桩具备防止电池电流倒灌功能充电桩应具备输出过电流和短路保护：1） 持续过电流保护：充电桩应能在电流超过额定值的 115%时进行保护,并有告警提示；2） 短路保护：充电桩应能在短路时限流输岀并有告警提示保护特性应能满足GB/T 17478—2004中附录C中过电流保护曲线的规定当电网（电源）未提供短路保护时，充电桩短路保护要求应符合IEC 61851—23 充电桩应具备内部过温保护，当内部温度达到保护值时，采取降功率或停止输岀 充电桩应具有绝缘检测功能，绝缘检测功能应符合GB/T 18487.1—2015附录B的相关 要求充电过程中当发生下列情况时，充电桩应在50ms内将电流值降至5A或100ms内断开 直流输出接触器，且输出接口电压应在1s内下降至60V DC以下：1) 启动急停开关；2) 与蓄电池管理系统通信故障；3) 蓄电池的温度、电压超过允许限值；4) 充电桩自动停止充电5) 控制导引故障。
充电桩在启动充电时应人工确认启动充电桩应能检测到充电枪是否插到位 在充电状态下强行拔除插头，充电开关应即时动作，切断对插座的供电； 充电桩应具备限制冲击电流功能，冲击电流不应超过额定输入电流的110%充电桩输出接触器接通时发生的车辆到充电设备、或者充电设备到车辆的冲击电流(峰 值)应控制在20A以下充电桩输出应具备缓慢或阶梯上升的缓启动功能，直流输出上升时间为3s〜8s 充电过程中，充电桩应保证蓄电池的充电电压和充电电流不超过允许值 充电桩应具备蓄电池反接保护功能充电桩在自动充电前，应具备蓄电池电压检测功能 充电过程中，充电桩应具有明显的状态指示和文字提示，防止人员误操作直流充电时，车辆接口应具有锁止功能，该锁止功能应符合GB/T20234. 1的相关要求 车辆插头端应安装机械锁止装置，充电桩应能判断机械锁是否可靠锁止车辆插头应安装电 子锁止装置，电子锁处于锁止位置时，机械锁应无法操作，充电桩应能判断电子锁是否可靠 锁止当机械锁或电子锁未可靠锁止时，充电桩应停止充电或不启动充电直流充电车辆接 口锁止装置工作示例见GB/T 18487.1-2015附录C电子锁止装置应具备应急解锁功能，不 应带电解锁且不应由人手直接操作解锁。
充电桩断电后1s内，在其输出端子的电源线之间或电源线和保护接地导体之间测量的 电压值，应小于或等于60V DC，或等效存储电能小于或等于0.2J耐气候环境要求防护等级一体式充电桩的外壳防护等级应不低于GB 4208—2008中的IP54分体式充电桩外壳防护等级可分别对应，其中:分体桩的外壳防护等级应不低于GB 4208—2008中的IP54电源柜的外壳防护等级应不低于GB 4208—2008中的IP32三防(防潮湿，防霉变，防盐雾)保护充电桩内印刷线路板、接插件等电路应进行防潮湿、防霉变、防盐雾处理，其中防盐雾腐蚀能力应能满足GB/T 4797.6—2013中图7的要求防锈(防氧化)保护 充电桩铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳 也应具有防氧化保护膜或进行防氧化处理防风保护户外安装的充电桩应能承受GB/T 4797.5—2008中表NA.2和表3规定的不同地区、不 同高度最大风速的侵袭防盗保护 用于室外运行的充电桩应具有必要的防盗措施电气间隙和爬电距离充电桩的电气间隙和爬电距离应能满足表5.4的规定表5.4电气间隙和爬电距离额定绝缘电压 UI(V)电气间隙 (mm)爬电距离(mm)W 603.03.060 V UI W 3005.06.0300 V UI W 700&010.0700 V UI W 95014.016.0注：1•当主电路与控制电路或辅助电路的额定绝缘电压不一致时，其电气间隙和爬电距离 可分别按其额定值选取。
2.具有不同额定值主电路或控制电路导电部分之间的电气间隙与爬电距离，应按最高额 定绝缘电压选取3•小母线、汇流排或不同级的裸露的带电导体之间，以及裸露的带电导体与未经绝缘的 不带电导体之间的电气间隙不小于14mm，爬电距离不小于20mm接地要求充电桩的接地要求应能满足以下规定：1) 充电桩金属壳体应设置接地螺栓，其直径不得小于6mm，并应有接地标志；2) 所有作为隔离带电导体的金属隔板、电气元件的金属外壳以及金属手柄等均应有效接地，连续性电阻不应大于0.1 ；3) 充电桩的门、盖板、覆板和类似部件，应采用保护导体将这些部件和充电桩主体框架连接，此保护导体的截面积不得小于2.5mm2；4) 接地母线和柜体之间的所有连接应避开(或穿透绝缘层)喷漆层，以保证有效的电气连接电气绝缘性能绝缘电阻 在充电桩非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表 5.5规定施加直流电压，绝缘电阻应不小于1OMQ介电强度 充电桩非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表5.5 规定施加1 min工频交流电压（也可采用直流电压，试验电压为交流电压有效值的1.4倍） 试验过程中，试验部位不应出现绝缘击穿或闪络现象。
冲击耐压 在充电桩非电气连接的各带电回路之间、各独立带电回路与地（金属外壳）之间按表 5.5规定施加标准雷电波的短时冲击电压试验过程中，试验部位不应出现击穿放电表5.5绝缘试验的试验等级额定绝缘电压UIV绝缘电阻测试仪器的电压等 级V介电强度试验电压V冲击耐压试验电压 kVW 602501000(1400)160 V UI W3005002000(2800)±2.5300 V UI W70010002400(3360)±6700 V UI W10002XUI +1000±6950(2.8XUI +1400)注1：括号内数据为直流介电强度试验值注2：出厂试验时，介电强度试验允许试验电压高于表中规定值的10%,试验时间1s电磁兼容性a）抗扰度要求1） 静电放电抗扰度充电桩应能承受GB/T 17626.2—2006中第5章规定的试验等级为3级的静电放电抗扰 度试验2） 射频电磁场辐射抗扰度充电桩应能承受GB/T 17626.3—2006中第5章规定的试验等级为3级的射频电磁场辐 射抗扰度试验3） 电快速瞬变脉冲群抗扰度充电桩应能承受GB/T 17626.4—2008中第5章规定的试验等级为3级的电快速瞬变脉 冲群抗扰度试验。
4） 浪涌（冲击）抗扰度充电桩应能承受GB/T 17626.5—2008中第5章规定的试验等级为3级的浪涌（冲击）抗 扰度试验5) 电压暂降、短时中断抗扰度充电桩应能承受GB/T 17626.11—2008中第5章规定的电压试验等级在0%、40%、70% 的额定工作电压的电压暂降、短时中断抗扰度试验b)无线电骚扰限值1) 辐射骚扰限值 充电桩辐射骚扰限值应符合表5.6规定的辐射骚扰限值表5.6在10m测量距离处的辐射骚扰限值频率范围准峰值限值MHzdB(uV/m)30〜23040230〜1000472) 传导骚扰限值a) 电源端子充电桩电源端子应符合表5.7规定的传导骚扰电压限值表5. 7电源端子传导骚扰限值频率范围MHz限值dB(uV)准峰值平均值0.15 〜0.5079660.50 〜307360b) 信号和控制端口充电桩信号和控制端口应符合表5.8规定的传导骚扰电压限值和电流限值表5. 8信号和控制端口传导共模(不对称)骚扰限值频率范围MHz电压限值 dB(uV)电流限值 dB(uA)准峰值平均值准峰值平均值0.15 〜0.5097〜8784〜7453〜4340〜300.50 〜3087744330机械强度充电桩应有足够的机械强度，能承受GB/T 2423.55—2006规定的机械冲击测试，剧烈 冲击能量为20J(5kg，0.4m)。
试验后性能不应降低，防护等级不受影响，门的操作和锁止 点不受损坏，不会因变形而使带电部分和外壳相接触充电桩柜体（桩体）要求1） 充电桩桩体应采用抗冲击性强、抗老化、耐腐蚀的材质2） 充电桩柜体（桩体）应外观线条流畅、整体紧凑、简洁时尚，与安装地点周边环境 相协调3） 充电桩柜体（桩体）应具备安装4G/3G/2G通信模块天线的位置，并确保壳体不对 通信模块接收信号产生负面影响4） 充电桩柜体（桩体）的非接触充电卡片刷卡区域，应具有承载设计，以便于放置非 接触充电卡片5） 充电桩柜体（桩体）内部线束，应排布整齐、规整，标识清楚，捆扎牢固6） 充电桩柜体（桩体）内元器件应布局合理，易耗易损元件方便更换7） 充电桩柜体（桩体）安装于户外时，应便于特殊天气条件下的日常维护8） 充电桩柜体（桩体）表面涂覆色泽层应均匀光洁，不起泡、不龟裂、不脱落9） 非绝缘材料外壳应可靠接地，结构上应防止操作人员触及带电部件10） 人机交互的操作按键和显示界面应设置在便于人操作和查看的位置11） 充电桩柜体（桩体）应有明显的发光指示，确保夜间便于查找和辨别。
