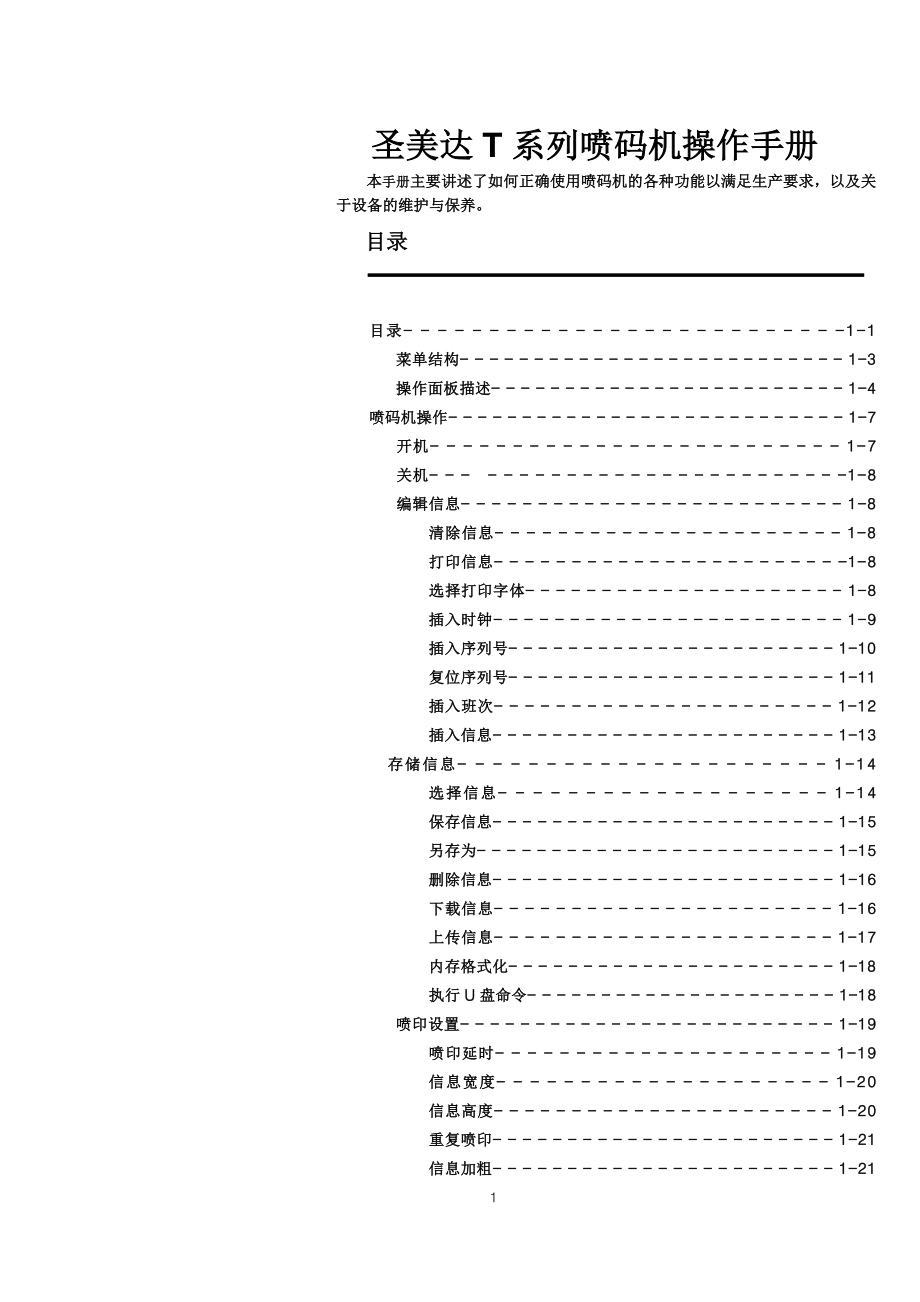

圣美达T系列喷码机操作手册本手册主要讲述了如何正确使用喷码机的各种功能以满足生产要求，以及关于设备的维护与保养目录目录- - - - - - - - - - - - - - - - - - - - - - - - - -1-1菜单结构- - - - - - - - - - - - - - - - - - - - - - - - - - 1-3操作面板描述- - - - - - - - - - - - - - - - - - - - - - - - 1-4喷码机操作- - - - - - - - - - - - - - - - - - - - - - - - - - - 1-7开机- - - - - - - - - - - - - - - - - - - - - - - - - 1-7关机- - - - - - - - - - - - - - - - - - - - - - - - - -1-8编辑信息- - - - - - - - - - - - - - - - - - - - - - - - - 1-8清除信息- - - - - - - - - - - - - - - - - - - - - - 1-8打印信息- - - - - - - - - - - - - - - - - - - - - - -1-8选择打印字体- - - - - - - - - - - - - - - - - - - - - 1-8插入时钟- - - - - - - - - - - - - - - - - - - - - - - 1-9插入序列号- - - - - - - - - - - - - - - - - - - - - - 1-10复位序列号- - - - - - - - - - - - - - - - - - - - - - 1-11插入班次- - - - - - - - - - - - - - - - - - - - - - 1-12插入信息- - - - - - - - - - - - - - - - - - - - - - - 1-13存储信息- - - - - - - - - - - - - - - - - - - - - 1-14选择信息- - - - - - - - - - - - - - - - - - - 1-14保存信息- - - - - - - - - - - - - - - - - - - - - - - 1-15另存为- - - - - - - - - - - - - - - - - - - - - - - - 1-15删除信息- - - - - - - - - - - - - - - - - - - - - - - 1-16下载信息- - - - - - - - - - - - - - - - - - - - - - 1-16上传信息- - - - - - - - - - - - - - - - - - - - - - 1-17内存格式化- - - - - - - - - - - - - - - - - - - - - - 1-18执行U盘命令- - - - - - - - - - - - - - - - - - - - - 1-18喷印设置- - - - - - - - - - - - - - - - - - - - - - - - - 1-19喷印延时- - - - - - - - - - - - - - - - - - - - - 1-19信息宽度- - - - - - - - - - - - - - - - - - - - 1-20信息高度- - - - - - - - - - - - - - - - - - - - - - 1-20重复喷印- - - - - - - - - - - - - - - - - - - - - - - 1-21信息加粗- - - - - - - - - - - - - - - - - - - - - - - 1-21信息翻转- - - - - - - - - - - - - - - - - - - - - - - 1-22同步器设置- - - - - - - - - - - - - - - - - - - - - - 1-22计数器- - - - - - - - - - - - - - - - - - - - - - - 1-23计米器- - - - - - - - - - - - - - - - - - - - - - - 1-24系统设置- - - - - - - - - - - - - - - - - - - - - - - - - 1-24系统时钟- - - - - - - - - - - - - - - - - - - - - - - 1-24用户密码- - - - - - - - - - - - - - - - - - - - - - - 1-25系统状态- - - - - - - - - - - - - - - - - - - - - - - 1-25获取程序版本- - - - - - - - - - - - - - - - - - - - - 1-26获取机器号- - - - - - - - - - - - - - - - - - - - - - 1-26系统维护- - - - - - - - - - - - - - - - - - - - - - - - - 1-26墨线开/关- - - - - - - - - - - - - - - - - - - - - - - 1-26高压开/关- - - - - - - - - - - - - - - - - - - - - - - 1-26测试打印- - - - - - - - - - - - - - - - - - - - - - - 1-27喷嘴驱动- - - - - - - - - - - - - - - - - - - - - - - 1-27相位选择- - - - - - - - - - - - - - - - - - - - - - - 1-28墨水黏度- - - - - - - - - - - - - - - - - - - - - - 1-29墨路维护- - - - - - - - - - - - - - - - - - - - - - - 1-30自动引灌- - - - - - - - - - - - - - - - - - - - - - - 1-30自动排空- - - - - - - - - - - - - - - - - - - - - - - 1-30清洗引灌- - - - - - - - - - - - - - - - - - - - - 1-30黏度校正- - - - - - - - - - - - - - - - - - - - - - 1-30喷头温度- - - - - - - - - - - - - - - - - - - - - - - 1-30手动操作- - - - - - - - - - - - - - - - - - - - - - - 1-31充电电压调整- - - - - - - - - - - - - - - - - - - - - - - 1-32键盘锁定- - - - - - - - - - - - - - - - - - - - - - - 1-32设备维护- - - - - - - - - - - - - - - - - - - - - - - 1-33定期保养- - - - - - - - - - - - - - - - - - - - - - - 1-33日常维护- - - - - - - - - - - - - - - - - - - - - - - 1-34常见故障的处理方法- - - - - - - - - - - - - - - - - - - - - - - 1-34菜单结构操作面板描述显示屏退出键上档键大写锁定键功能键调整键打印开关键墨线开关键确认键字符输入键方向键删除键显示屏显示屏基本结构如下：菜单名称栏状态栏信息编辑栏信息滚动条系统时间参数栏功能栏故障显示栏状态栏 显示当前系统状态，包括“喷码机已关闭”、“正在开机”、“正在关机”、“系统就绪”、“喷码机可以喷印”等。
菜单名称栏显示当前所在菜单或所使用功能的名称，如“信息编辑菜单-1”或“插入时钟”等信息编辑栏在“信息编辑菜单”下用来编辑信息，在其他菜单下用来查看当前喷印信息信息编辑栏右下角会显示“FONT：0507 INS CAP X：0000 Y：0000”，分别对应现在的输入状态，“5X7字库、插入、大写、光标的X坐标和Y坐标”注意：在某些菜单下可能不会出现信息编辑栏信息滚动条在编辑长信息（超过1屏）时，用来显示光标所在大概位置参数栏 可提供当前使用功能的参数显示功能栏 可随时显示最多3个菜单或功能选项，并把这3种功能在屏幕上显示为3个功能键的标签用功能键两侧的调整键可以每3个一组左右滚动所有选项（在所有功能选项多于3个时），滚动后功能键标签就会改变，键的功能也相应改变，并与标签相对应故障显示栏如果喷码机存在故障或警告，用来显示故障或警告名称；如果同时存在多个故障或警告，将循环显示所有故障或警告；警告状态解除后，警告显示会自动消失；而故障状态即使已经解除，故障显示也不会自动消失，以提醒用户喷码机出现过故障，需要及时检修，如果想清除故障信息显示，必须重新启动喷码机或同时按“SHIFT”键+“F2功能键”。
注意：故障信息栏右侧将一直显示当前“墨水黏度”值键盘墨线开关键墨线开关键绿色状态指示灯黄色警告指示灯电源指示灯红色故障指示灯 按下“墨线开关键”可启动喷码机，再次按下“墨线开关键”可关闭喷码机为防止误操作，必须按住键2秒钟以上此操作才会生效墨线开关键”上有4个指示灯：电源指示灯 表示操作员已按下机箱右侧的电源开关将电源打开绿色状态指示灯 在喷码机开机或关机时会闪烁，并在喷码机就绪或可以喷印的状态下保持常亮一旦喷码机发生故障或墨线已关闭，绿色指示灯就会熄灭黄色警告指示灯 表示喷码机存在故障，需要维护，但并不影响喷印当故障解除后，该指示灯熄灭红色故障指示灯 表示喷码机存在故障，需要维护，并且无法继续喷印当故障解除后，该指示灯熄灭打印开关键喷印状态指示灯 在喷码机就绪后按下“打印开关键”，即可进入可喷印状态，键上的“喷印状态指示灯”常亮，同时显示屏“状态栏”显示“喷码机可以喷印”再次按下“打印开关键”，即可退出可喷印状态，键上的“喷印状态指示灯”熄灭，同时显示屏“状态栏”显示“喷码机就绪”通用键方向键用来在屏幕范围内移动光标的4个固定键调整键l 在功能选项多于3个时用来左右滚动其它选项，以改变功能键对应标签；l 在某些功能选项中用来调整（增加或减少）设定参数或选择其它设定值；l 与“SHIFT”键同时使用可以调整屏幕对比度。
功能键l 共有F1、F2、F3三个功能键，用来选择此键上方对应的功能选项l 与“SHIFT”键同时使用有以下快捷功能：SHIFT键 +F1功能键：快速保存当前信息及设置参数；SHIFT 键+F2功能键：出现故障后用来清除故障显示；SHIFT 键+F3功能键：用来打开或关闭按键提示音大写锁定键按下后可将字符改为小写，同时键上指示灯熄灭；再次按下后可返回大写字符；默认状态为大写上档键必须与其它键配合使用退出键用来返回上级菜单或退出当前功能选项删除键信息编辑时用来向后删除字符或插入项确认键用来确认每一步操作生效喷码机操作开机按下机箱右侧的电源开关，大约2秒钟以后屏幕显示“喷码机已关闭”此时喷码机已做好启动的准备启动喷码机有以下两种方法：1. 正常启动：按住“墨线开关键”2秒钟以上，显示屏状态栏将顺序显示“正在开机”、“墨线已开”、“喷码机就绪”，此时喷码机已完成启动过程，启动过程大约2分钟按下“打印开关键”，键上的指示灯亮，状态栏显示“喷码机可以喷印”，喷码机已做好喷印信息的准备2. 快速启动：l 进入“系统维护菜单-1”，选择“墨线开/关”功能（按对应功能键），显示屏状态栏先显示“正在开机”，然后显示“墨线已开”，此时喷码机已处于墨线打开状态；l 再选择“高压开/关”功能，此时显示屏状态栏将显示“喷码机就绪”；l 按下“打印开关键”，键上的指示灯亮，显示屏状态栏显示“喷码机可以喷印”，喷码机已做好喷印信息的准备。
注意：机器的检修或维护结束后，如不再开机，应执行一次正常关机程序以保证墨水充分回收，管路通畅关机关闭喷码机有两种方法：1. 正常关机：按住“墨线开关键”2秒钟以上，显示屏状态栏将顺序显示“正在关机”、“正自动清洗”、“正在关机”，大约4分钟后状态栏显示“喷码机已关闭”，按下机箱右侧的电源开关以关闭电源注意：因为关机过程包含“自动清洗”流程，在显示屏状态栏显示“喷码机已关闭”以前禁止关闭机箱右侧的电源开关，否则可能导致下次开机出现故障一般情况下建议使用正常关机方式2. 快速关机：如果停机时间不超过10分钟，可以使用快速关机方式，以避免正常关机时的“自动清洗”功能，保证墨水黏度正常，缩短关机等待时间l 按下“打印开关键”，键上的指示灯熄灭，显示屏状态栏显示“喷码机就绪”；l 进入“系统维护菜单-1”，选择“墨线开/关”功能，显示屏状态栏将顺序显示“正在关闭高压”、“正在关机”，当看到回收管逐渐变空就可以关闭电源开关进行机器的检修或维护注意：机器的检修或维护结束后，如不再开机，应执行一次正常关机程序以保证墨水充分回收，管路通畅编辑信息清除信息如果显示屏“信息编辑栏”有信息，可以选择此功能清除旧信息，以编辑新信息。
打印信息信息编辑完成后，选择“打印信息”功能，以确认新的喷印内容选择字体喷码机常用字体有以下几种：5X5（0505）、5X7（0507）、7X9（0709）、10X16（1016）、12X16（1216）、16X24（1624）、12X12汉字（1212CN）、16X16汉字（1616CN）等喷码机默认字体为5X7，如果要选择其它字体，在输入信息前，按以下步骤进行：l 进入“信息编辑菜单-1”，从按键选项中选择“选择字体”功能，显示屏参数栏将显示当前字体和字符样例，如下图：l 用上下“方向键”改变字体设置，字符样例会同时改变，找到所需字体；l 从按键选项中选择“确认”功能，显示屏信息栏光标会变为与字体相应的大小；输入所需信息注意：字体尺寸表示该字体字符的实际像素注意：选择字体时，如果知道字体名称，可以直接输入名称的前1或几个字符，选择框将自动定位到与输入最为接近的字体上，然后用上下“方向键”移动参数栏选择框（加粗闪烁）到所需字体注意：如果光标起始Y坐标不是“0000”，可能有些字体将无法选择，显示屏将出现提示信息“空间不足，无法选择这种字体”注意：光标的移动方式有两种：直接按“方向键”一个字符的宽度或高度。
l 同时按“SHIFT”键+“方向键”可以让光标每次移动一个点插入时钟喷码机可以喷印实时时钟，包括年、月、日、时、分、秒，还可以对时钟进行偏移以喷印保质期插入时钟的步骤如下：l 进入“信息编辑菜单-2”，从按键选项中选择“插入时钟”功能，显示屏显示如下：l 用“方向键”移动参数栏选择框（加粗闪烁）到所需位置；l 用“调整键”改变时钟格式；l 输入当前插入时钟所需的偏移时间（天数或小时数）；l 从按键选项中选择“确认”功能，即可完成时钟插入，编辑栏将出现所选择的时钟信息注意：第一行三个时钟格式框可选以下格式：YYYY （4位年如2006）、YY（2位年如06）、MMM（英文月份如JAN）、MM（数字月份如01）、DD（日期如12）；第一行三个分隔符框可选以下格式：/、\、年、月、日、空格和无分隔符；第二行三个时钟格式框可选以下格式：HH（小时/24小时）、MIN（分钟）、SS（秒钟）；第二行三个分隔符框可选以下格式：：、/、\、时、分、秒、空格和无分隔符注意：如果要更改已经插入的时钟，需要将光标移动到时钟信息上，此时整个时钟信息会反白显示，然后再进入“信息编辑菜单-2”，从按键选项中选择“插入时钟”功能，可以重新设置时钟格式和时钟偏移量。
插入序列号注意：每条信息最多同时插入2个序列号插入序列号的步骤如下：l 进入“信息编辑菜单-2”，从按键选项中选择“插入序列号”功能，显示屏显示如下：l 用“方向键”移动参数栏选择框（加粗闪烁）到所需位置，分别设定各参数，可以直接输入数值或用“调整键”改变设置；l 从按键选项中选择“确认”功能，即可完成序列号插入，编辑栏将出现所插入序列号的当前值注意：序列号名由系统自己建立，不可更改（1、2等）；注意：如果设置参数时输入错误，可以从按键选项中选择“取消”功能，当前参数将回到初始值，可以重新输入设定值注意：如果要更改已经插入的序列号，需要将光标移动到序列号上，此时整个序列号会反白显示，然后再进入“信息编辑菜单-2”，从按键选项中选择“插入序列号”功能，可以重新设置各个参数如果机器处于可以喷印状态，建议先按“PRINT”键回到“喷码机就绪”状态，再次按“PRINT”键使更改生效即可继续喷印注意：如果只更改序列号的当前值，建议使用“复位序列号”功能，此功能可以在喷印过程中使用具体使用方法见下页复位序列号此功能仅用于更改序列号当前值，序列号的其它参数无法更改复位序列号的步骤如下：l 进入“信息编辑菜单-2”，从按键选项中选择“复位序列号”功能，显示屏显示如下：l 用上下“方向键”移动参数栏选择框（加粗闪烁）到所需更改的序列号，此时信息编辑区里该序列号会反白显示；l 使用左右“调整键”设定“是否更改”为“Yes”，然后用右“方向键”移动选择框到“当前值”，输入需要更改的值；l 重复以上步骤即可更改其它序列号的当前值；l 更改完毕选择“确认”即可完成对序列号当前值的修改。
注意：执行“序列号复位”功能后，该序列号的“重复次数”（不为1时）将会重新计数插入班次注意：班次可以按时间或喷印数作为班次代码的变化依据插入班次的步骤如下：l 进入“信息编辑菜单-3”，从按键选项中选择“插入班次”功能，显示屏显示如下：l 用左右“方向键”移动参数栏选择框（加粗闪烁）到所需位置，分别设定各参数，可以直接输入数值或用“调整键”改变设置；l 如果要增加班次，按“下方向键”即可增加一组班次，并设置相应参数；l 如果要删除班次，从按键选项中选择“删除”功能即可删除选择框所在班次；l 从按键选项中选择“确认”功能，即可完成班次插入，编辑栏将出现所插入班次的相应代码注意：班次种类有TIME（时间）和COUNT（喷印数）两种，种类改变后，初值和终值会自动改变输入格式注意：班次代码最多输入8位英文或数字注意：如果设置参数时输入错误，可以从按键选项中选择“取消”功能，当前参数将回到初始值，可以重新输入设定值注意：如果要更改已经插入的班次，需要将光标移动到班次代码上，此时整个班次代码会反白显示，然后再进入“信息编辑菜单-2”，从按键选项中选择“插入班次”功能，可以重新设置各个参数插入信息可以在编辑信息时插入已经保存好的信息（如何保存信息见信息存储页），进行信息的快速组合。
插入信息的步骤如下：l 进入“信息编辑菜单-3”，从按键选项中选择“插入信息”功能，显示屏显示如下：l 参数栏将显示所有已经保存的信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“确认”功能，即可完成信息插入，编辑栏将出现所插入的整条信息注意：在编辑信息时可以不限次数的插入已存信息注意：要插入的信息不能包含有插入项，包括时钟、序列号和班次代码等否则将无法插入该条信息注意：选择信息名称时，如果知道名称，可以直接输入名称的前1或几个字符，选择框将自动定位到与输入最为接近的信息名上，然后用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上存储信息注意：信息存储包括保存信息内容和保存当前设置的喷印参数（喷印延时、信息宽度和信息高度等）而选择信息也包括调用信息内容和保存好的喷印参数选择信息如果有已经保存好（有信息名）的信息，可以使用“选择信息”功能调出内存中存储的信息，直接用于喷印选择信息的步骤如下：l 进入“信息存储菜单-1”，从按键选项中选择“选择信息”功能，显示屏显示如下：l 参数栏将显示所有已经保存的信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“确认”功能，即可调出所选信息，直接用于喷印。
注意：选择信息名称时，如果知道名称，可以直接输入名称的前1或几个字符，选择框将自动定位到与输入最为接近的信息名上，然后用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上注意：如果喷码机处于“喷码机可以喷印”状态时，使用“选择信息”功能后喷码机会返回到“喷码机就绪”状态，此时必须按“PRINT”键重新进入“喷码机可以喷印”状态，才可继续喷印保存信息 另存为信息编辑完成后，调整好各个喷印参数（喷印延时、信息宽度、信息高度等）以适应当前的生产状态，可以将信息内容和喷印参数保存起来，方便以后随时调用保存信息的步骤如下：l 进入“信息存储菜单-1”，从按键选项中选择“保存信息”功能，即可将信息保存至默认文件名“New”；l 如果选择“另存为”功能，则需输入最多8位英文或数字作为信息名称，方便以后调用；如果要重新编辑已存信息，步骤如下：l 进入“信息存储菜单-1”，从按键选项中选择“选择信息”功能；l 参数栏将显示所有已经保存的信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“确认”功能，即可调出所选信息；l 按“退出键”（EXIT）回到“主菜单-1”，从按键选项中选择“信息编辑”功能，重新编辑信息；l 如果要喷印刚刚编辑的信息，从按键选项中选择“打印信息”功能，即可改变喷头的喷印内容；l 如果要调整喷印参数，按“退出键”（EXIT）回到“主菜单-1”，从按键选项中选择“喷印设置”功能，重新设置需要调整的参数；l 如果要将改变过的信息和参数保存到原有信息名中，进入“信息存储菜单-1”，从按键选项中选择“保存信息”功能，原有的信息和参数将会被替换；l 如果要将改变过的信息和参数保存到另外的信息名中，进入“信息存储菜单-1”，从按键选项中选择“另存为”功能；l 输入最多8位英文或数字作为信息名称，从按键选项中选择“确认”功能，即可保存当前信息和喷印参数到新信息名中。
注意：如果使用“保存信息”或使用“另存为”时输入的信息名与已保存的信息名相同，显示屏会出现提示信息，可以选择替换、另存或放弃保存该信息删除信息如果要整理信息文件，删除无用的信息，可以使用“删除信息”功能，具体步骤如下：l 进入“信息存储菜单-2”，从按键选项中选择“删除信息”功能，显示屏显示如下：l 参数栏将显示所有已经保存的信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到要删除的信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“确认”功能，显示屏会出现提示信息，可以选择是否删除所选信息注意：选择信息名称时，如果知道名称，可以直接输入名称的前1或几个字符，选择框将自动定位到与输入最为接近的信息名上，然后用上下“方向键”移动参数栏选择框（加粗闪烁）到所需信息名上下载信息如果要从U盘下载信息到喷码机，可以使用“下载信息”功能，步骤如下：l 将保存有信息的U盘插入ECU板上的USB接口（可带电插拔）；l 进入“信息存储菜单-2”，从按键选项中选择“下载信息”功能，显示屏显示如下：l 参数栏将显示U盘上所有可以下载的信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到要下载的信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“选择/取消”功能可以选择或取消选择该信息，被选中的信息名称将反白显示；l 重复以上步骤可同时选择多条信息，使用“SHIFT+A”可选择U盘中的所有信息；l 从按键选项中选择“确认”功能即可将U盘中选中的所有信息保存到喷码机。
注意：U盘中的信息格式必须是单色位图（.BMP），信息名称只能最多8位英文或数字注意：信息下载时，如果信息名与喷码机已保存的信息名相同，显示屏会出现提示信息，可以选择“是”（替换原有信息）、“全部”（替换所有信息）、“否”（不替换该条信息）、“取消”（放弃下载信息）或“另存”（更改信息名后下载）上传信息如果要将喷码机已存信息上传到U盘，可以使用“上传信息”功能，步骤如下：l 将U盘插入ECU板上的USB接口（可带电插拔）；l 进入“信息存储菜单-2”，从按键选项中选择“上传信息”功能，显示屏显示如下：l 参数栏将显示出喷码机已保存的所有信息，用上下“方向键”移动参数栏选择框（加粗闪烁）到要上传的信息名上，此时所选信息的内容会显示在编辑区内；l 从按键选项中选择“选择/取消”功能可以选择或取消选择该信息，被选中的信息名称将反白显示；l 重复以上步骤可同时选择多条信息，使用“SHIFT+A”可选择喷码机中的所有信息；l 从按键选项中选择“确认”功能即可将所有选中的信息保存到U盘注意：信息上传时，如果信息名与U盘中已有文件相同，显示屏会出现提示信息，可以选择“是”（替换原有文件）、“全部”（替换所有文件）、“否”（不替换该文件）、“取消”（放弃上传信息）或“另存”（更改文件名后上传）。
内存格式化如果需要将喷码机已保存的所有信息文件全部删除，可以使用“内存格式化”功能实现，注意：在喷码机电源打开以后的任何运行状态下均可进行“内存格式化”具体步骤如下：l 进入“信息存储菜单-3”，从按键选项中选择“内存格式化”功能；l 输入用户密码然后按“1”键确认即可执行U盘命令在圣美达公司授权的情况下，可以对喷码机程序进行授权升级，步骤如下：l 关闭墨线，回到“喷码机已关闭”状态；l 将保存有喷码机授权升级文件的U盘插入ECU板上的USB接口；l 进入“信息存储菜单-3”，从按键选项中选择“执行U盘命令”功能，喷码机将自动执行授权升级，显示屏“状态栏”将顺序显示“读取U盘文件”、“保存数据”，“喷码机已关闭”，升级时间大约5秒钟；l 关闭喷码机电源开关；l 重新打开喷码机电源即完成升级过程喷印设置喷印状态定义：以下是几种常见喷印信息的状态，其它更多组合未列出正常喷印延时喷印颠倒喷印翻转喷印2倍加粗喷印喷印延时 喷码机接收到产品检测器（电眼）发出的信号后，自动延迟喷印，喷印延时越大，延迟时间越长喷印延时可以设置为0（即不延迟喷印）喷印延时主要用来调整信息喷印在产品上的左右位置，仅对喷印单个产品有效。
喷印延时的设置步骤如下：l 进入“喷印设置菜单-1”，从按键选项中选择“喷印延时”功能，显示屏显示如下：l 用“调整键”调整电眼触发方式，可以选择高（High）、低（Low）2种方式；l 用上下“光标键”移动选择框到喷印延时，直接输入数值或用“调整键”微调到所需数值；（当使用“计米器”功能时，喷印延时应设为0）l 如果需要设定打印间隔，用上下“光标键”移动选择框到打印间隔，直接输入数值或用“调整键”微调到所需数值；（当使用“计米器”功能时，应设为0）l 从按键选项中选择“确认”功能保存设定值注意：打印间隔用来实现对电眼（产品检测器）发送给喷码机的信号进行滤波，避免产生错误喷码喷印延时和打印间隔的计量单位都是“列”信息宽度在同步器状态关闭时（同步器设置），用来调整喷印在产品上的信息宽度和喷印质量在相同产品移动速度时，设定值越大，信息宽度越窄，喷印质量越差；反之则信息宽度越宽，喷印质量越差越好在同步器状态打开时，用来调整喷印质量设定值越小，喷印质量越好，反之则越差信息宽度设置步骤如下：l 进入“喷印设置菜单-1”，从按键选项中选择“信息宽度”功能；l 参数栏出现信息宽度设置框，输入所需数值，以满足生产要求；l 从按键选项中选择“确认”功能使设定生效。
信息高度用来在一定范围内调整喷印在产品上的信息高度设定值越大，喷印高度越高，反之则越矮信息高度设置步骤如下：l 进入“喷印设置菜单-1”，从按键选项中选择“信息高度”功能；l 参数栏出现信息高度设置框，输入所需数值，以满足生产要求；l 从按键选项中选择“确认”功能使设定生效注意：信息高度的调整还有另外三种方式，分别是调整喷头与产品间的距离（常用方法）、调整充电电压、调整墨压后两种方式不建议使用重复喷印“重复喷印”功能可以用来喷印连续产品（如电缆、管材、彩票等），可以实现自动计米，无需另外安装计米器等辅助设备设置重复喷印的步骤如下：l 进入“喷印设置菜单-2”，从按键选项中选择“重复喷印”功能，显示屏显示如下：l 用上下“方向键”和“调整键”分别设定“重复喷印模式”、“重复喷印次数”和“重复喷印间隔”3个参数，“重复喷印次数”和“重复喷印间隔”可以直接输入数值喷印模式有单次喷印（OFF默认值）、计数喷印（COUNTED）和连续喷印（CONTINUOUS）3种喷印次数只在计数喷印模式下有效，喷印间隔在单次喷印时无效l 从按键选项中选择“确认”功能使设定生效注意：重复喷印在检测到产品后的第一次喷印后进行，在达到设定喷印次数或产品结束后（没有产品检测信号后）停止。
信息加粗信息加粗可以用来对整条信息进行按列加粗喷印，加粗倍数最大为9倍设置步骤如下：l 进入“喷印设置菜单-2”，从按键选项中选择“信息加粗”功能；l 参数栏出现加粗倍数设置框，用“调整键”调整所需加粗倍数，默认为1（即不加粗）；l 从按键选项中选择“确认”功能使设定生效信息翻转可以通过“信息翻转”功能控制信息的喷印姿势，将信息翻转或颠倒喷印设置步骤如下：l 进入“喷印设置菜单-2”，从按键选项中选择“信息翻转”功能，显示屏显示如下：l 用“调整键”改变信息翻转或信息颠倒的开关状态，以满足生产需要；l 从按键选项中选择“确认”功能使设定生效同步器设置在生产线速度不稳定或需要变速时必须使用同步器（轴编码器）来控制喷印速度，保证喷印信息宽度的一致性如果用喷码机来实现计米功能也必须使用同步器设置方法如下：l 进入“喷印设置菜单-3”，从按键选项中选择“同步器设置”功能，显示屏显示如下：l 如果“分频、倍频”系数选项无法选择，应检查FCU频率控制单元是否正确安装.l 如果已安装了同步器，可以选择是否打开同步器同步器开表示使用同步器来控制喷印速度，可以使用分频和倍频系数来调整信息宽度，而“信息宽度”只用来选择喷印质量；同步器关则表示使用机器内部参数“信息宽度”来控制喷印速度；l 各项设置完毕，从按键选项中选择“确认”功能使设定生效。
注意：l 同步器“开”时：分频系数越大信息喷印越宽；而倍频系数越大信息喷印越窄；l 使用同步器时，同步器只能在喷码机自身最高喷印速度范围内控制喷印速度，如果生产线速度超过允许范围，则会出现喷印信息宽度变宽的情况此时必须降低生产线速度、加大“信息宽度”值或增加分频系数（减小倍频系数）；l 如果没有安装同步器，则不能打开同步器，否则将因为喷码机接收不到同步器信号而出现无法喷印信息的情况；计数器产品计数器可以用来查看产品检测数和实际喷印数，还可以选择是否在显示屏“编辑栏”显示喷印数量以方便用户监测使用方法如下：l 进入“喷印设置菜单-3”，从按键选项中选择“计数器”功能，显示屏显示如下：l 产品检测数和产品喷印数会随时更新显示，如果要重新计数，可以分别选择“检测数复位”或“喷印数复位”功能，将该计数器归零，从新开始计数；l 在“显示计数器”位置用“调整键”选择YES/NO可以设定是否在显示屏“编辑栏”显示喷印数量；l 从按键选项中选择“退出”功能或直接按键盘上的“EXIT”键可以退出计数器，回到“系统设置菜单-1”注意：产品检测数可能比产品喷印数大，表示可能有误检测或漏喷现象，需要重新调整产品检测器的安装位置和灵敏度。
注意：产品检测数和产品喷印数都是在“喷码机可以喷印”以后开始计数计米器设置生产中需要间隔一定距离或间隔一定产品数量进行喷印时会用到计米（计次）功能必须使用FCU（频率控制单元）来控制喷印间隔，保证喷印信息间隔的一致性如果用喷码机来实现计米功能也必须使用同步器设置方法如下：l 进入“喷印设置菜单-3”，从按键选项中选择“计米器”功能如果无法进入计米器设置，应检查FCU频率控制单元是否正确安装l 如果FCU频率控制单元正确安装，显示屏显示如下：l 计米器状态“开”表示启动了计米（计次）喷印功能l “打印信号”可选择：是由电眼或喷码机打印按键来控制喷印作业的起始计长参数：用来设定产品的喷印间隔（每隔一定的长度喷印一次或每隔一定的数量喷印一次）具体应用请咨询圣美达技术支持工程师注意：系统处在“喷码机可以喷印”状态时，计米器各设置项将被锁定，不允许更改可按一下Print（打印键）退出“喷码机可喷印”状态，其它状态均可设置计米器各设置项参数系统设置系统时钟可以通过“系统时钟”设置功能调整内部时钟，设置步骤如下：l 进入“系统设置菜单-1”，从按键选项中选择“系统时钟”功能，显示屏显示如下：l 使用“方向键”移动选择框到所需调整的位置，用“调整键”改变或直接输入设定值；l 各项设置完毕，从按键选项中选择“确认”功能使设定生效。
用户密码用户可以自己设定密码来管理喷码机，减少人为因素影响喷码机的正常工作如果初次设定密码，则原密码为空（直接按Enter确认键即可），分别输入两次相同的密码即可；如果要更改密码，必须先输入原密码，然后输入两次相同的新密码注意：密码只能设定为英文字母，最多10位，区分大小写系统状态可以使用“系统状态”功能查看喷码机当前的运行状态，方便用户监测喷码机是否正常使用方法如下:l 进入“系统设置菜单-1”，从按键选项中选择“系统状态”功能，显示屏显示如下：l 从按键选项中选择“退出”功能或直接按键盘上的“EXIT”键可以退出此菜单，回到“系统设置菜单-2”注意：l 刚开机时显示的“当前黏度”值就是“设定黏度”值，直到第一次黏度测量循环结束才会显示当前真正的墨水黏度；l “稀释液添加时间”是实际的稀释剂添加阀打开时间；l “稀释液添加状态”包括连续8次黏度测量循环的添加状态，0表示没有添加稀释剂，1表示添加了稀释剂l 运行时间表示喷码机打开墨线的时间，开机时间表示喷码机的通电时间获取程序版本进入“系统设置菜单-2”从按键选项中选择“获取程序版本”功能，使用此功能可以读取喷码机的软件版本号获取机器号每台喷码机都有一个唯一授权编号（机器号），使用此功能可以读取喷码机机器号。
系统维护墨线开/关用来“强行”快速打开或关闭墨线，方便用户检测和维护喷码机墨线打开后，如果喷码机出现紧急故障（如高压故障）将立即停机（包括关闭电动膜片泵运行状态），如果出现其它故障或警告，喷码机不会关闭墨线，但会有报警提示注意：如果喷码机处于“可以喷印”状态，使用“墨线开/关”功能将无法关闭墨线，必须先将“打印开关键”关闭，使喷码机处于“喷码机已就绪”状态才可使用“墨线开/关”功能快速关机高压开/关在墨线打开后，用来打开高压使喷码机处于就绪状态；在喷码机就绪后，用来关闭高压使喷码机回到墨线打开状态；注意：在墨线打开后，如果喷码机“信息高度”设定为“0”或存在故障，将无法打开高压使喷码机处于就绪状态，必须先对故障进行维护直到故障消除注意：如果喷码机处于“可以喷印”状态，使用“高压开/关”功能将无法关闭高压，必须先将“打印开关键”关闭，使喷码机处于“喷码机已就绪”状态才可使用“高压开/关”功能关闭高压，使喷码机回到墨线打开状态打印测试在喷码机就绪后，用来测试喷码机的喷印性能（喷印质量好坏、能否长时间稳定工作），方便维修人员对喷码机作全面的测试使用方法如下：l 进入“系统维护菜单-1”，从按键选项中选择“打印测试”功能，显示屏显示如下：l 从按键选项中选择“喷印一次”功能即可实现单次喷印，按键一次喷印一次；l 如果要连续测试喷印，在参数栏设定好喷印间隔，从按键选项中选择“测试喷印开/关”功能，喷码机将会一直连续喷印直到再次选择“测试喷印开/关”功能为止。
注意：连续测试喷印时必须在喷头下用金属接地的容器回收喷出的墨点，定期检查喷印质量及喷头是否积墨，禁止长时间无人看守，否则可能引起火灾！喷嘴驱动喷嘴驱动是影响喷印质量的最主要因素之一，设置好喷嘴驱动可以保证机器长时间稳定工作以及获得良好的喷印质量设置方法如下：l 进入“系统维护菜单-2”，从按键选项中选择“喷嘴驱动”功能，显示屏显示如下：l 用“调整键”增加或减少驱动值，使得参数栏右侧的相位曲线接近上图所示；l 从按键选项中选择“确认”功能即可保存驱动值，按“退出”键退出当前菜单；相位选择在喷码机墨线打开以后，相位是用来寻找最佳工作状态的依据，通常情况下必须使用自动选择相位，在对喷码机进行维修时可以使用手动相位来检查喷码机的工作情况，使用方法如下：l 进入“系统维护菜单-2”，从按键选项中选择“相位选择”功能，显示屏显示如下：l 使用左右滚动“调整键”可以分别查看自动相位、1至8相位各自的相位曲线，同时可以通过喷印质量判断相位好坏；l 从按键选项中选择“确认”功能即可设置使用自动相位或相位1至8来进行喷印l 从按键选项中选择“退出”功能即可退出“相位选择”菜单，同时喷码机回复到默认的“自动相位”设置。
墨水黏度用来查看墨水黏度的控制情况，同时在圣美达公司授权以后可以手动更改黏度值，具体步骤如下：l 进入“系统维护菜单-2”，从按键选项中选择“墨水黏度”功能，显示屏显示如下：l 观察墨水黏度曲线是否有较大的波动，如果有则需要检查粘度计、粘度计液位开关、相应管路连接等部件工作是否正常；l 如果要更改设定值，需重新进入“黏度校正”菜单,进行黏度校正注意：当前黏度值在任何菜单下均可从显示屏“故障显示栏”右下侧查看墨路维护进入“系统维护菜单-3”，从按键选项中选择“墨路维护”功能，显示屏显示如下：自动引灌 自动排空 清洗引灌 一般第一次开机，长时间停机清洗机器会使用到此功能注意：除了喷码机处于“已关闭”状态，其它任何工作状态均不能进行墨水引灌、墨水排空和清洗引灌，系统会提示处于“非空闲状态”黏度校正在喷码机初次使用、更换墨水后都必须进行“黏度校正”流程，“黏度校正”应该在“自动引灌”流程“之前”进行，具体步骤如下：l 执行“自动引灌”流程；l 进入“墨路维护菜单-2”，从按键选项中选择“黏度校正”功能，显示如下：l 从按键选项中选择“黏度校正”功能，喷码机会连续测量3次黏度并计算出平均值作为“黏度校正结果”自动更新到“设定黏度”值（见墨水黏度）。
喷头温度设置喷头温度参考设置为20摄氏度（最佳值），在某些情况下（环境温度低于5摄氏度）墨点分裂会变差，可以通过调整喷头温度来改善喷印质量，调整方法如下：l 进入“墨路维护菜单-2”，从按键选项中选择“喷头温度”功能，显示如下：l 在选择框输入想要调整的数值（0-- 40）摄氏度，从按键选项中选择“确认”功能即可完成当前喷头温度值在任何菜单下均可从显示屏右下侧（当前黏度左边）查看，当前值小于设定值时喷头加热系统会启动，直至达到设定值为止注意：喷头温度设置过高可能导致开机喷头预热时间延长手动操作注意：必须在喷码机停机状态才能使用“手动操作”功能让维修人员手动控制各电磁阀的开关状态，用来判断喷码机的墨路故障使用方法如下：l 进入“系统维护菜单-3”，从按键选项中选择“手动操作”功能，显示屏显示如下：l 使用上下左右“方向键”移动选择框到需要控制的电磁阀，从按键选项中选择“开/关”功能打开或关闭该电磁阀；l 测试完毕后从按键选项中选择“退出”功能可以直接关闭所有电磁阀，并返回“系统维护菜单-3”注意：目前只有“喷嘴电磁阀”是自动开关，表示的是喷头加热系统的检测和开关状态，无法手动控制充电电压调整充电特性默认设置为100（最大值），在某些情况下可以通过调整充电电压来改善喷印质量或改变喷印信息高度，调整方法如下：l 进入“系统维护菜单-3”，从按键选项中选择“充电电压调整”功能；l 在选择框输入想要调整的数值（1-100），从按键选项中选择“确认”功能即可完成充电电压调整；注意：充电电压设置过小可能导致喷印质量下降或喷印信息不全。
键盘锁定通过“键盘锁定”功能可以按照需要分别锁定各主菜单，以防止误操作菜单被锁定后，将无法再使用，直到重新进入“键盘锁定”功能打开该菜单使用方法如下：l 进入“主菜单-2”，从按键选项中选择“键盘锁定”功能，输入用户密码，显示屏显示如下：l 使用上下“方向键”移动选择框到需要锁定的菜单名称，用“调整键”（左右翻页键）改变该菜单的锁定状态；l 如选择锁定某一菜单，会出现锁的图标，以后想进入此菜单必需输入密码；l 从按键选项中选择“确定”功能，返回“主菜单-2”注意：如果忘记密码导致无法锁定或解锁菜单，请与圣美达公司服务部联系设备维护定期保养为保证喷码机的正常工作必须定期进行几项常规保养下表详细列出了建议定期保养的各项流程以及该流程的具体操作步骤定期保养计划表保养周期步骤 备注每天清洗喷头检查墨水箱及溶剂箱中的液位（如有必要补充墨水或溶剂）检查墨路系统有无泄漏排放空气过滤三联件或空气过滤器中的水分（如接有喷头正气压）检查墨水箱排气管是否有墨渍阻塞（如有须清洗排放）每500小时*检查回收过滤器（如有必要更换过滤器滤网）检查搅拌及溶剂过滤器（如有必要更换过滤器滤网）每2000小时*更换主墨水滤*通过系统设置菜单中的“系统状态”功能可以方便的了解喷码机的运行时间。
日常维护每天必须进行的维护内容，请严格按照以下步骤进行维护以确保清洗时墨路系统不被稀释 日常维护计划表步骤备注清洗喷头概述：每天或每个班次开始生产前手工清洗喷头，切勿在开机时清洗清洗喷头时必须切断电源检查墨水箱及溶剂箱中的液位（如有必要补充墨水或溶剂至2/3箱的容量）检查墨路系统有无泄漏概述：检查墨水箱和其他墨路部件有无泄漏，如接口处有泄漏，用扳手拧紧接口约1/4圈如接有喷头正气压，需排放空气三联件及空气过滤器概述：油、水和其它杂质会累积在空气三联件和空气过滤器中，必须每天排放以保证进入喷码机的空气洁净检查墨水箱排气管是否有墨渍阻塞（如有须清洗）概述：设备长期连续运行，可能会有墨渍阻塞墨水箱排气管，必须定期检查以保证墨路循环正常常见故障的处理墨线故障 喷码机在开机过程中（喷码机就绪以前），PCU板检测不到从回收器反馈来的充电墨点的信号，喷码机会自动执行关机流程，同时显示屏故障栏会显示“墨线故障”，以下几种情况会导致出现墨线故障：1）没有墨线从喷嘴射出；2）回收器无法正常回收墨滴；3）没有墨点分裂；4）充电极没有对墨线正常充电；5）PCU板接受不到回收器检测极反馈的正常墨点充电信号。
故障类型原因解决办法普通故障1．没有墨线从喷嘴喷出按以下顺序逐一检查，找出并解决问题1）检查墨压表是否有压力（约40psi）2）检查定压阀及喷嘴是否堵塞3）确定调压阀是否工作正常4）检查供墨电磁阀是否堵塞5）检查供墨泵是否工作2．回收器无法正常回收墨滴按以下顺序逐一检查，找出并解决问题1）墨线是否偏出回收器2）检查回收泵是否工作3）检查回收过滤器是否堵塞4）检查回收管路是否堵塞或松脱3．没有墨点分裂按以下顺序逐一检查，找出并解决问题 1）检查喷嘴晶振线是否连接 2）检查并调整驱动设置 3）更换喷嘴 4）检查PCU板，PDU板和喷嘴之间的接线是否不实 5）更换PDU板或PCU板4．充电极没有对墨线正常充电按以下顺序逐一检查，找出并解决问题 1）检查连接充电极电缆里的10K电阻是否正常 2）检查PCU板，PDU板和充电极之间接线是否不实 3）更换PDU或PCU板5．PCU板接受不到回收器检测极反馈的正常墨点充电信号按以下顺序逐一检查，找出并解决问题 1）检查回收器检测是否断开 2）检查回收管地线是否脱落 3）检查PCU板，PDU板和回收检测极之间接线是否不实 4）更换PDU和PCU板。
