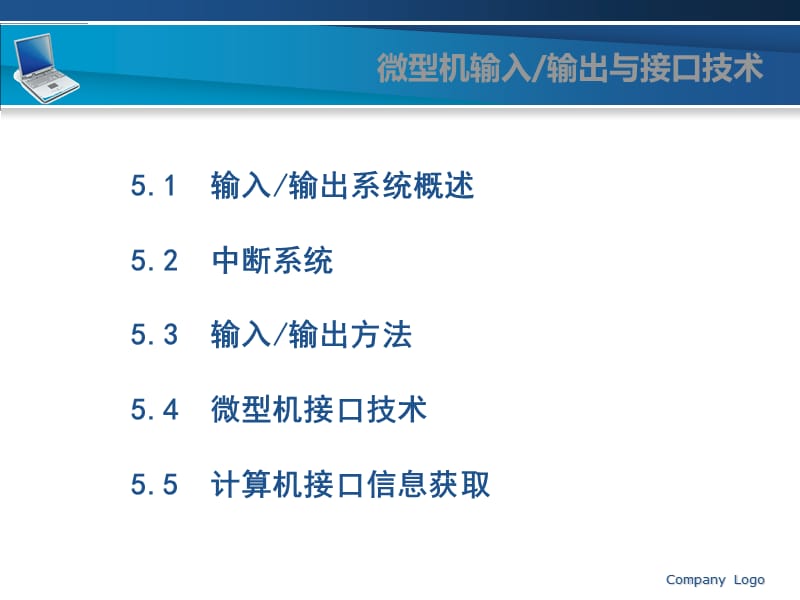

Company Logo,微型机输入/输出与接口技术,5.1 输入/输出系统概述 5.2 中断系统 5.3 输入/输出方法 5.4 微型机接口技术 5.5 计算机接口信息获取,Company Logo,5.1 输入/输出系统概述,一、输入/输出系统特点 1.实时性 处理器必需能够及时处理I/O设备请求 2.设备无关性 够适应各种外设的不同要求 3.异步性 I/O设备通常不使用统一的中央时钟,Company Logo,二、输入/输出接口的基本功能 接口是指两个不同部件或系统之间的交换部分主机、接口、外部设备的连接如图所示：,,Company Logo,接口基本功能： 1数据缓冲 2数据类型和格式的转换 3控制功能 4传送主机命令 5程序中断 6地址译码 7反应设备的工作状态,Company Logo,,三、I/O端口 端口是指I/O接口中供CPU直接存取访问的那些寄存器或某些特定电路一个I/O接口可以包括若干个端口，如数据端口、命令端口、状态端口、方式端口、操作端口及地址索引端口等端口的多少及相应的功能取决于一个I/O接口所关联的外设Company Logo,,I/O端口的寻址方式 I/O接口的端口进行编址的目地在于确定哪个端口被主机访问。
1.统一编址：将每个端口视为一个存储单元，并赋以相应的存储地址 2.独立编址：把所有的I/O端口看成一个独立于存储空间的I/O空间，每个端口都被分配一个地址与之对应Company Logo,,I/O端口地址的译码 常用的译码方法有以下两种： 1.固定式端口地址译码：接口中用到的端口地址不能更改 2.可选式地址译码：通过开关使接口芯片的地址根据要求加以改变，无需改变硬件线路 Company Logo,,微型计算机系统中I/O端口的布局 1.I/O端口的寻址特点: 端口地址空间为1KB，在微型计算机中设置 1024个I/O端口地址，其编号为000H3FFH 使用专门的控制信号访问 使用I/O指令对端口编程CPU通过I/O指令对 端口编程，可实现I/O数据的传输Company Logo,,2.I/O端口的地址分配 在微型计算机系统的1024个端口中，前256个（000H0FFH）专供I/O接口芯片使用，后面的供各种不同的I/O接口卡使用Company Logo,5.2 中断系统,状态驱动的程序控制方式中，CPU和I/O交换数据时，由于I/O的速度很慢，采用程序中断方式可以解决低速外围设备与高速CPU之间的矛盾，可以解决多台外设与CPU通信的矛盾，以及机器故障、实时处理等临时突发事件提出的处理要求。
Company Logo,5.2 中断系统,一、中断的概念与工作过程 中断是计算机中一个非常重要的概念，在现代计算机中都采用了中断技术在计算机执行程序的过程中，由于出现某个特殊情况（或称为“事件”），使得CPU暂时中止现行程序，而转去执行处理特殊事件的处理程序，处理完毕之后再回到原来程序的中断点继续向下执行，这个过程就是中断Company Logo,,二、中断的分类 1.内部中断：也叫做软件中断，是由CPU执行软中断指令引起的这些中断的产生与外部无关，是编程人员事先在程序中安排好的，类似于普通子程序的调用2.外部中断：也叫做硬件中断，是由外部中断源向CPU提出中断请求而引起的Company Logo,,三、中断的优先级 1.软件排优：软件排优是指各中断源的优先权主要由软件安排，与硬件电路关系不大软件排优节省硬件，优先权安排 灵活，但查询需要耗费 时间，影响中断响应的 实时性Company Logo,,2硬件排优 链式硬件排优电路：采用链式排优电路各个外设的中断优先权就由其在链中的位置决定，处于链条前端的比处于链条后端的优先权高Company Logo,可编程中断控制器 ：中断控制器包括下列部件：中断优先权管理电路、中断请求锁存器、中断类型寄存器、当前中断服务寄存器以及中断屏蔽寄存器。
Company Logo,,四、中断的屏蔽和中断处理程序 按照是否可以被屏蔽，可将中断分为两大类：不可屏蔽中断(又叫非屏蔽中断)和可屏蔽中断不可屏蔽中断源一旦提出请求，CPU必须无条件响应，而对可屏蔽中断源的请求，CPU可以响应，也可以不响应Company Logo,,中断处理过程：保存现场、中断服务、恢复现场 1.保存现场 关中断 保留断点 保存原程序现场 中断源识别 转向该中断请求的中断服务程序的入口 开中断,Company Logo,,2.中断服务 根据中断源提供的中断类型号，可以在中断向量表中查出要执行的中断服务程序的入口地址，从而执行相应的中断服务程序该中断服务程序既可以是系统提供的程序，也可以是用户自己编写的程序不同的中断源，中断服务是不同的，中断源是事先规定的，中断服务程序的内容也是事先编好的用户不能随意增加中断源的种类Company Logo,,3.恢复现场 关中断 恢复现场 开中断允许新的中断请求 恢复断点返回断点处，继续执行原程序Company Logo,,五、中断的断点 断点就是原程序中止现行指令的地址，也就是程序计数器PC的内容断点是最重要的现场，通常一条指令做完，PC的内容加1来给出下一条指令的地址，因此保留的断点就是中断服务处理完毕时应该返回主程序的指令的地址。
Company Logo,,六、8086/8088的中断系统 向量中断：指通过中断向量来寻找中断入口地址进而转向中断服务程序的一种方法；而中断向量是用来提供中断入口地址的一个地址指针 中断优先权：CPU按多个中断源的优先权由高至低依次来响应中断请求；同时，当CPU正在处理中断时，还要能响应更高级的中断请求，而屏蔽掉同级或低级的中断请求Company Logo,,8086/8088中断系统,Company Logo,5.3输入/输出方法,常用I/O传送方式有： 中断控制方式 程序控制方式 I/O通道控制方式 直接存储器存取方式Company Logo,,一、中断控制方式 中断是指外设如果需要CPU为它服务时，它“主动”地通知CPU，准备送出输入或输出数据的一种方法 中断请求是由外设发出的 中断控制方式一般适用于随机出现的服务，其硬件结构相对复杂，服务的时间开销较大Company Logo,,二、程序控制方式 程序控制方式是指CPU与外 设之间的数据交换是在程序 控制之下进行，它也是主机 与外设之间进行数据交换最 简单、最基本的方式Company Logo,,三、I/O通道控制方式 CPU将部分权力下放给通道。
通道是一个特殊功能的处理器，它有自己的指令和程序专门负责数据输入/输出的传输控制，CPU将“传输控制”的功能下放给通道后只负责“数据处理”功能这样，通道与CPU分时使用内存，实现了CPU内部运算与I/O设备的平行工作Company Logo,,通道功能： 1.接受CPU的I/O指令，与指定的外设取得联系，并将其启动使之开始工作 2.从内存中选取该通道程序的通道指令，经译码后向设备控制器发送各种命令 3.组织外设和内存之间的数据传送，并根据需要提供数据缓存的空间以及提供数据存入内存的地址和传送的数据量 4.从外围设备得到设备的状态信息，形成并保存通道本身的状态信息，根据要求将这些状态信息送到内存的指定单元，供CPU使用 5.将外围设备的中断请求和通道本身的中断请求，按次序及时报告CPUCompany Logo,,四、直接存储器存取方式 直接存储器访问（DMA）方式是一种完全由硬件执行I/O交换的工作方式，它的关键是另外构造一个控制器，代替CPU管理与主存间的数据交换,Company Logo,,1. DMA的一般步骤 从外设发出DMA请求 CPU响应请求，把CPU工作改成DMA操作方式，DMA控制器从CPU中接管总线的控制权。
由DMA控制器对内存寻址，即决定数据传送的内存单元地址及数据传送个数的计数，并执行数据传送的操作 向CPU报告DMA操作的结束Company Logo,,2DMA的特点 DMA控制器建立了外设与内存之间数据交换的直接通道 由DMA控制数据的传送过程 主存中需要开辟专用的缓冲区，及时供给和接收数据 为了解决CPU和DMA同时访问内存发生的冲突，DMA传送常采用周期挪用方式Company Logo,,3.DMA的操作过程 传送前的预处理 数据传送阶段 数据传送后的处理工作,Company Logo,,4.DMA的3种工作方式 CPU暂停访问主存方式：主机响应DMA请求后，直到一组数据传送完毕，DMA控制器才把总线控制权交还给CPU 周期窃取方式：DMA控制器与主存储器之间传送一个数据，占用一个CPU周期 DMA与CPU交替使用总线访问存储器方式:CPU和DMA按照事先规定的时间间隔轮渡访问存储器Company Logo,,5.DMA控制器的组成 字数计数器 内存地址计数器 数据缓冲寄存器 “控制/状态”逻辑 “DMA请求”标志 中断控制逻辑,Company Logo,5.4微型机接口技术,接口技术就是解决微型计算机与外部世界联系的技术。
常用的接口类型有并行接口、串行接口和通用串行总线（USB）等Company Logo,1.常用接口标准 图形显示接口标准 传统串并行接口标准 外存设备接口标准 通用外设接口标准 测试仪器接口标准Company Logo,,2. USB接口标准 USB(Universal Serial Bus)，通用串行总线 优点： 可以热插拔 携带方便 标准统一 可以连接多个设备,Company Logo,,3. RS-232-C串行接口标准 RS-232-C规定标准接口有25条线，根据功能可分为如下3类： 联络控制信号线 数据发送与接收线 地线,Company Logo,,4.并行接口的标准 并行接口的接口特性可以从两个方面加以描述： 以并行方式传输的数据 通道的宽度，也称接口传 输的位数； 用于协调并行数据传输 的额外接口控制线或称交 互信号的特性Company Logo,,5. DA和AD转换接口技术 数/模转换：将每1位的代码按其位权的大小转换成相应的模拟量，然后将这些模拟量相加，即可得到与数字量成正比的总模拟量 模/数转换：将连续的模拟量（如象元的灰阶、电压、电流等）通过取样转换成离散的数字量。
Company Logo,,6.微型机接口信息 输入输出设备指的是CPU与外界联系所用的装置人们是通过外部设备来使用计算机的，而大多数外部设备往往是不能直接与CPU相连，它们之间的信息交换需要加一个中间环节的电子系统接口电路Company Logo,,常用接口: 硬盘接口 光纤通道 IDE SCSI SATA,Company Logo,,7.无线接口技术 常见的无线接口有红外线接口和蓝牙接口 红外线接口:是计算机的一种短距离、无线、点对点传输接口，目前主要应用在笔记本和掌上电脑上红外线接口的标准是由IrDA(InfraRed Data Association，红外线数据协会)制定的，所以红外线接口也被称为IrDA 蓝牙接口：“蓝牙”（Bluetooth）实质内容就是一种无线电空中接口及其控制软件的公开标准其开发目的是克服红外通信存在的遮挡和方向性方面的缺陷Company Logo,,蓝牙技术优点： 使用范围广 设备范围广 应用简单 规格统一,。
