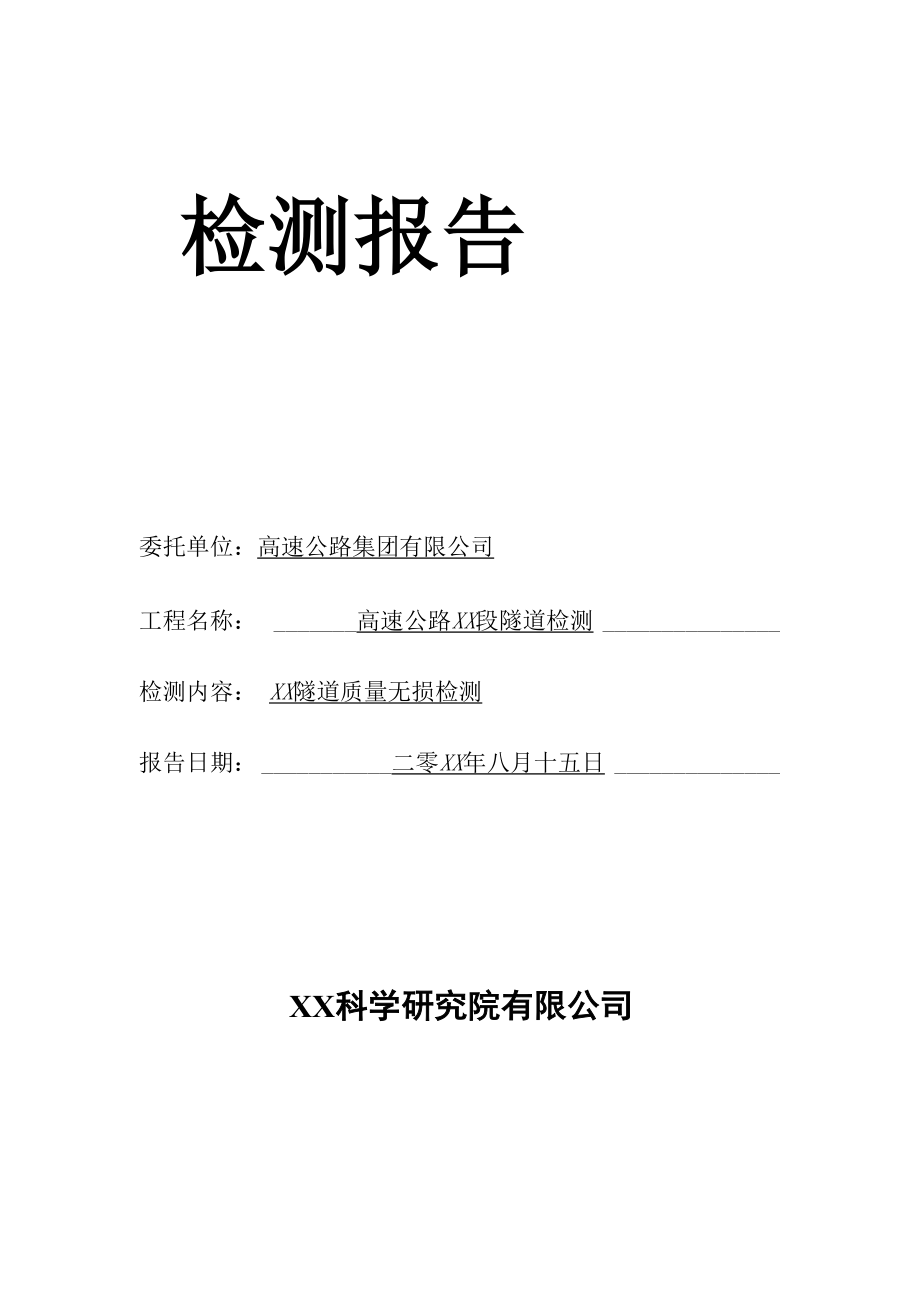

检测报告委托单位：高速公路集团有限公司工程名称： 高速公路XX段隧道检测 检测内容： XX隧道质量无损检测报告日期： 二零XX年八月十五日 XX科学研究院有限公司委托单位：高速公路集团有限公司工程名称：XX段隧道检测设计单位：'监理单位：\检测：审核：批准：检测单位：地 址：邮政编码：联系：本报告共11份，其中正本2份，副本9份1检测内容 11.1结构性破损及其他主要病害检查 11.2二次衬砌质量 12检测目的及依据 22.1检查目的 22.2检查依据 23仪器设备 23.1检测仪器 24检测原理及实施方案 34.1检测原理 34.2实施过程 45检测范围 55.1检测范围 55.2检测结果 56结论及建议 1XX段隧道二次衬砌混凝土检测报告（XX |隧道）XX科学研究院有限公司受高速公路集团有限公司委托，对XX 段隧道二次衬砌混凝土质量进行检测我中心技术人员于XX年X 月X日进场对该隧道进行了检测，现提出报告如下1检测内容根据XX科学研究院有限公司与高速公路集团有限公司签订的 “XX段隧道检测技术合同”，本次检测主要包括以下内容：1.1结构性破损及其他主要病害检查1.2二次衬砌质量1） 二次衬砌厚度；2） 衬砌混凝土的均匀性、连续性与致密情况；2检测目的及依据2.1检查目的使用地质雷达法对隧道工程的二次衬砌结构实体进行无损检测， 提供结构性破损或其他主要病害的客观资料。
2.2检查依据（1） 《公路隧道设计规范》（JTG D70-2004）；（2） 参照《水利水电工程物探规程》（SL326-2005）；（3） 参照《公路工程物探规程》（JTG/T C22-2009）；（4） 《公路工程质量检验评定标准》（JTGF80/1-2004）；（5） 《公路隧道养护技术规范》（JTG H12-2003）；（6） 《公路养护安全作业规程》（TG H30-2004）；（7） 《项目合同书》3仪器设备3.1检测仪器检测仪器SIR-20探地雷达，设备编号：XXSIR-20探地雷达是美国GSSI公司生产的GPR系列中最新的产 品，由发射机、接收机、控制台、发射天线、接收天线、30m长数据采集电缆线、Ethernet接口和便携式计算机组成SIR—20系统的各项技术指标如下：分辨率：5 ps范围：0—8, 000 ns,可选数据输出格式：8位或16位可选扫描样点数：256, 512, 1024, 2048,可选扫描速率：2—800次/秒，可选输入电源：12V直流(11—15V范围内)，60W数据传输速率：100Mb/s天线中心工作频率：400、900MHz4检测原理及实施方案4.1检测原理地质雷达法是一种用于确定地下介质分布的光谱(1MHz〜 1GHz)电磁技术。
地质雷达利用一个天线发射高频宽频带电磁波， 另一个天线接收来自地下介质截面的反射波电磁波在介质中传播 时，其路径、电磁场强度与波形将随所通过介质的电性质及几何状态 而变化因此，可根据接收到波的旅行时间、幅度与波形资料，可推 断介质的结构，其工作程序见图4.1图4.1雷达检测原理示意图实测时将雷达的发射和接收天线密贴于衬砌混凝土表面，雷达波 通过天线进入混凝土衬砌中，遇到钢筋、钢拱架、材质有差别的混凝 土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分 界面、岩石中的裂面等产生反射，接收天线接收到反射波，测出反射 波的入射、发射双向走时，即可计算出反射波走过的路程长度，从而 求出天线距反射面的距离雷达天线可沿测线连续滑动，每个测点的时间曲线可以汇成时间 剖面图像，多个测点资料汇成的时间剖面，各测点接收到的同一反射 波汇成一定图像，从而直观的反映出各种不同的反射面4.2实施过程1） 测线布置检测时沿隧道纵向里程进行每个断面共布置三条检测线，隧道 左、右拱肩各1条，拱顶1条，进行连续检测雷达测线布置见图 4.1图4.1隧道断面上雷达测线布置示意图2） 介质参数标定在所检测隧道洞口进行衬砌混凝土的介电常数做现场标定，每个 测试单元均进行标定，每次标定3次，取平均值作为测试单元的介电 常数。
3） 检测时雷达天线紧密贴合在混凝土表面滑动，进行连续采集 探头扫描速度大于512线/s；对于特殊地段或条件不允许时可采用点 测方式，测量点距不大于200mm4） 支撑天线的器材选用绝缘材料，天线操作人员不能佩戴含有 金属成分的物件，并应与工作天线保持相对固定的距离5） 观测过程中，应保持工作天线的平面与探测面基本平行，距 离相对一致6） 按至XX方向为正方向，以便确定隧道进、出口及左、右方 向记录标注应与测线桩号保持一致5检测范围5.1检测范1）XX隧道5.2检测结果综合二衬厚度检测断面图与《公路工程质量检验评定标准》（JTGF80/1-2004）以及相关设计资料得出:XX隧道左洞二次衬砌检测结果统计注：本次检测结果仅对测线所经过的位置处衬砌混凝土厚度、脱空及密实情况负责6结论及建议XX高速公路XX隧道地质雷达检测，XX隧道左右线各布置3 条地质雷达测线，出具检测结果如下：建议：注意事项1报告无“检测专用章”或“检测单位公章”无效2复制报告未重新加盖“检测专用章”或“检测单位公章”无效3报告无检测/鉴定人、审核人、批准人签字无效4报告涂改、自行增删无效5委托单位对报告若有异议，可在15天内向本中心有关技术人员 提出，本中心有关技术人员负责解释。
6未经同意，本报告不得作商业广告用。
