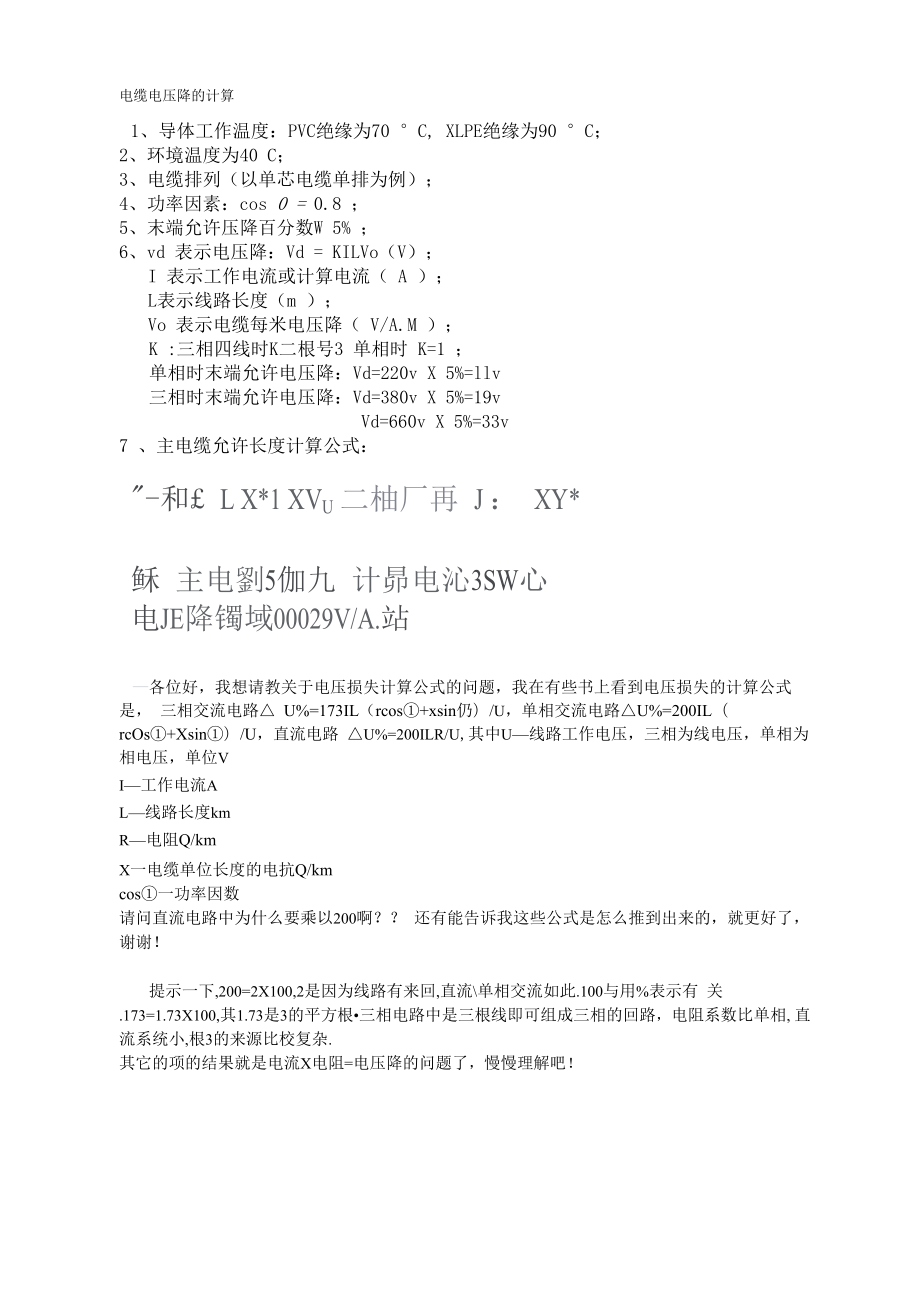

电缆电压降的计算1、导体工作温度：PVC绝缘为70 °C, XLPE绝缘为90 °C；2、 环境温度为40 C；3、 电缆排列（以单芯电缆单排为例）；4、 功率因素：cos 0 = 0.8 ；5、 末端允许压降百分数W 5% ；6、 vd 表示电压降：Vd = KILVo（V）；I 表示工作电流或计算电流（ A ）；L表示线路长度（m ）；Vo 表示电缆每米电压降（ V/A.M ）；K :三相四线时K二根号3 单相时 K=1 ；单相时末端允许电压降：Vd=220v X 5%=llv三相时末端允许电压降：Vd=380v X 5%=19vVd=660v X 5%=33v7 、主电缆允许长度计算公式："-和£ L X*1 XVU 二柚厂再 J ： XY*稣 主电劉5伽九 计昴电沁3SW心电JE降镯域00029V/A.站—各位好，我想请教关于电压损失计算公式的问题，我在有些书上看到电压损失的计算公式是， 三相交流电路△ U%=173IL（rcos①+xsin仍）/U，单相交流电路△U%=200IL（rcOs①+Xsin①）/U，直流电路 △U%=200ILR/U,其中U—线路工作电压，三相为线电压，单相为相电压，单位VI—工作电流AL—线路长度kmR—电阻Q/kmX一电缆单位长度的电抗Q/kmcos①一功率因数请问直流电路中为什么要乘以200啊？？ 还有能告诉我这些公式是怎么推到出来的，就更好了，谢谢！提示一下,200=2X100,2是因为线路有来回,直流\单相交流如此.100与用%表示有 关.173=1.73X100,其1.73是3的平方根•三相电路中是三根线即可组成三相的回路，电阻系数比单相, 直流系统小,根3的来源比校复杂.其它的项的结果就是电流X电阻=电压降的问题了，慢慢理解吧！从厂区配电房送380v电到厂区新建的招待所。
招待所总负荷是372kw，距离电房有 450 米远，为了保证电压降不大于 5% ，需要用多大的 yjv 交联电缆急！谢谢！ 问题补充：用双拼的 yjv 交联电缆也行电缆截面估算方法一二先估算负荷电流1．用途 这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀 电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关一般有公式可供计 算由于工厂常用的都是380/220 伏三相四线系统，因此，可以根据功率的大小直接算出电流2.口诀低压 380/220 伏系统每千瓦的电流，安千瓦、电流，如何计算？ 电力加倍，电热加半 ① 单相千瓦，4.5 安 ② 单相 380，电流两安半 ③3． 说明口诀是以 380/220 伏三相四线系统中的三相设备为准，计算每千瓦的安数对于某些单相或电压不 同的单相设备，其每千瓦的安数，口诀另外作了说明① 这两句口诀中，电力专指电动机在380 伏三相时（力率0.8 左右）,电动机每千瓦的电流约为2 安.即将”千瓦数加一倍”（乘 2）就是电流，安这电流也称电动机的额定电流例 1】 5.5千瓦电动机按“电力加倍”算得电流为11安例 2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等三相380 伏的电热设备，每千瓦的电流为1.5 安即将“千瓦数加 一半”（乘 1.5）就是电流，安例 1】 3 千瓦电加热器按“电热加半”算得电流为4.5 安例 2】 15 千瓦电阻炉按“电热加半”算得电流为23 安 这句口诀不专指电热，对于照明也适用虽然照明的灯泡是单相而不是三相，但对照明供电的三相 四线干线仍属三相只要三相大体平衡也可这样计算此外，以千伏安为单位的电器（如变压器或 整流器）和以千乏为单位的移相电容器（提高力率用）也都适用即时说，这后半句虽然说的是电 热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备例 1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安例 2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）例 3】 320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）例 4】 100千乏的移相电容器（380伏三相）按“电热加半”算得电流为150安② 在 380/220伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备） 为单相 220 伏用电设备。
这种设备的力率大多为1，因此，口诀便直接说明“单相（每）千瓦 4.5 安” 计算时，只要“将千瓦数乘 4.5”就是电流，安同上面一样，它适用于所有以千伏安为单位的单相220 伏用电设备，以及以千瓦为单位的电热及照 明设备，而且也适用于220 伏的直流例 1】 500伏安（0.5千伏安）的行灯变压器（220伏电源侧）按“单相千瓦、4.5 安”算得电流为2.3 安例 2】 1000瓦投光灯按“单相千瓦、4.5安”算得电流为4.5安 对于电压更低的单相，口诀中没有提到可以取220 伏为标准，看电压降低多少，电流就反过来增 大多少比如36伏电压，以220伏为标准来说，它降低到1/6，电流就应增大到6 倍，即每千瓦的 电流为6*4.5=27安比如36 伏、60瓦的行灯每只电流为0.06*27=1.6安，5只便共有8 安③ 在 380/220 伏三相四线系统中，单相设备的两条线都是接到相线上的，习惯上称为单相380 伏用 电设备（实际是接在两相上）这种设备当以千瓦为单位时，力率大多为 1，口诀也直接说明：“单 相 380，电流两安半” 它也包括以千伏安为单位的 380 伏单相设备计算时，只要“ 将千瓦或千伏 安数乘 2.5”就是电流，安。
例 1】 32 千瓦钼丝电阻炉接单相380伏，按“电流两安半”算得电流为80 安例 2】 2 千伏安的行灯变压器，初级接单相380 伏，按“电流两安半”算得电流为5 安例 3】 21千伏安的交流电焊变压器，初级接单相380伏，按“电流两安半”算得电流为53安估算出负荷的电流后在根据电流选出相应导线的截面 ,选导线截面时有几个方面要考虑到一是导线 的机械强度二是导线的电流密度（安全截流量）,三是允许电压降电压降的估算1．用途 根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量2．口诀 提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失 压损根据“千瓦．米”，2.5铝线20—1截面增大荷矩大，电压降低平方低 ① 三相四线 6 倍计，铜线乘上1.7 ② 感抗负荷压损高，10下截面影响小，若以力率0.8计，10上增加0.2至 1 ③3．说明 电压损失计算与较多的因素有关,计算较复杂 估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备 电压损失是按“对额定电压损失百分之几”来衡量的口诀主要列出估算电压损失的最基本的数据， 多少“负荷矩”电压损失将为 1%。
当负荷矩较大时，电压损失也就相应增大因些，首先应算出这线 路的负荷矩所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径， 不论线路的导线根数单位就是“千瓦．米”对于放射式线路，负荷矩的计算很简单如下图1， 负荷矩便是20*30=600千瓦．米但如图2 的树干式线路，便麻烦些对于其中5千瓦设备安装位置的负荷矩应这样算：从线路供电点开始，根据线路分支的情况把它分成三段路 的每一段，三个负荷（10、8、5 千瓦）都通过，因此负荷矩为：第一段：10*（10+8+5）=230 千瓦．米 第二段：5*（8+5）=65 千瓦．米 第三段：10*5=50 千瓦．米至 5 千瓦设备处的总负荷矩为：230+65+50=345 千瓦．米 下面对口诀进行说明：① 首先说明计算电压损失的最基本的根据是负荷矩：千瓦.米接着提出一个基准数据：2 .5 平方毫米的铝线，单相220 伏，负荷为电阻性（力率为1），每20“千瓦.米”负荷矩电压损失为 1%这就是口诀中的“2 .5铝线 20—1”在电压损失1%的基准下，截面大的，负荷矩也可大些，按正比关系变化比如10平方毫米的铝线， 截面为2 .5平方毫米的 4倍，则20*4=80千瓦.米，即这种导线负荷矩为80 千瓦.米，电压损失 才 1%。
其余截面照些类推当电压不是 220伏而是其它数值时，例如36 伏，则先找出36伏相当于220伏的 1/6此时，这种 线路电压损失为1%的负荷矩不是20千瓦．米，而应按1/6 的平方即1/36来降低，这就是 20*（1/36） =0 .55千瓦．米即是说，36伏时，每0 .55千瓦．米（即每550瓦．米），电压损失降低1% “电压降低平方低”不单适用于额定电压更低的情况，也可适用于额定电压更高的情况这时却要按 平方升高了例如单相380伏，由于电压380伏为220 伏的1 .7倍，因此电压损失1%的负荷矩应 为 20*1 .7 的平方=58 千瓦．米从以上可以看出：口诀“截面增大荷矩大，电压降低平方低”都是对照基准数据“2 .5 铝线 20—1” 而言的例1】 一条220伏照明支路，用2 .5平方毫米铝线，负荷矩为76千瓦．米由于76是20的3 .8 倍（76/20=3 .8），因此电压损失为3 .8%例 2】 一条 4平方毫米铝线敷设的40米长的线路，供给220 伏 1千瓦的单相电炉2 只，估算电 压损失是：先算负荷矩2*40=80 千瓦．米再算4 平方毫米铝线电压损失1%的负荷矩，根据“截面增大负荷矩 大”的原则，4和2 .5比较，截面增大为1 .6倍（4/2 .5=1 .6），因此负荷矩增为20*1 .6=32千瓦．米（这是电压损失1%的数据）。
最后计算80/32=2 .5，即这条线路电压损失为2 .5%② 当线路不是单相而是三相四线时，（这三相四线一般要求三相负荷是较平衡的它的电压是和单相 相对应的如果单相为220伏，对应的三相便是380伏，即380/220伏同样是2 .5平方毫米的铝 线，电压损失1%的负荷矩是①中基准数据的6倍，即20*6=120千瓦.米至于截面或电压变化， 这负荷矩的数值，也要相应变化当导线不是铝线而是铜线时，则应将铝线的负荷矩数据乘上1 .7，如“2 .5铝线20—1”改为同截面的 铜线时，负荷矩则改为 20*1 .7=34 千瓦.米，电压损失才1%例3】 前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%对电炉供电的那条 线路，若是铜线，则80/（32*1 .7）=1 .5，电压损失为 1 .5%例4】 一条50平方毫米铝线敷设的380伏三相线路，长30米，供给一台60千瓦的三相电炉 电压损失估算是：先算负荷矩：60*30=1800千瓦.米 再算50平方毫米铝线在380伏三相的情况下电压损失1%的负荷矩：根据“截面增大荷矩大”，由于 50 是 2 .5 的 20 倍，因此应乘 20，再根据“三相四线 6 倍计”，又要乘 6，因此，负荷矩增大为 20*20*6=2400千瓦.米。
最后1800/2400=0 .75，即电压损失为0 .75%③ 以上都是针对电阻性负荷而言对于感抗性负荷（如电动机），计算方法比上面的更复杂但口诀 首先指出：同样的负荷矩——千瓦.米，感抗性负荷电压损失比电阻性的要高一些它与截面大小 及导线敷设之间的距离有关对于10平方毫米及以下的导线则影响较小，可以不增高对于截面10平方毫米以上的线路可以这样估算：先按①或②算出电压损失，再'增加0 .2至1”，这 是指增加0 .2至1倍，即再乘1 .2至2这可根据截面大小来定，截面大的乘大些例如70平方毫 米的可乘1 .6， 150平方毫米可乘2以上是指线路架空或支架明敷的情况对于电缆或穿管线路，由于线路距离很小面影响不大，可仍 按①、②的规定估算，不必增大或仅对大截面的导线略为增大（在0 .2以内）例5】 图1中若20千瓦是380伏三相电动机，线路为3*16铝线支架明敷，则电压损失估算为： 已知负荷矩为 600千瓦.米计算截面16平方毫米铝线380伏三相时，电压损失1%的负荷矩：由于16是2 .5的6 .4倍，三相 负荷矩又是单相的6倍，因此负荷矩增为： 20*6 .4*6=768千瓦.米 600/768=0 .8 即估算的电压损失为0 .8%。
但现在是电动机负荷，而且导线截面在10以上，因此应增加一些根 据截面情况，考虑1 .2，估算为0 .8*1 .2=0 .96，可以认为电压损失约1%以上就是电压损失的估算方法最后再就有关这方面的问题谈几点：一、线路上电压损失大到多少质量就不好？一般以7~8%为原则较严格的说法是：电压损失以用 电设备的额定电压为准（如380/220伏），允许低于这额定电压的5%（照明为2 .5%）但是配电变 压器低压母线端的电压规定又比额定电压高 5%（400/230 伏），因此从变压器开始至用电设备的整 个线路中，理论上共可损失 5%+5%=10%，但通常却只允许 7~8%这是因为还要扣除变压器内部的 电压损失以及变压器力率低的影响的缘故不过这7~8%是指从配电变压器低压侧开始至计算的那 个用电设备为止的全部线路它通常包括有户外架空线、户内干线、支线等线段应当是各段结果 相加，全部约 7~8%二、估算电压损失是设计的工作，主要是防止将来使用时出现电压质量不佳的现象由于影响计算 的因素较多（主要的如计算干线负荷的准确性，变压器电源侧电压的稳定性等），因此，对计算要求 很精确意义不大，只要大体上胸中有数就可以了。
比如截面相比的关系也可简化为4比2 .5 为1 .5 倍，6比2 .5为2 .5倍，16比2 .5倍为6倍这样计算会更方便些三、在估算电动机线路电压损失中，还有一种情况是估算电动机起动时的电压损失这是若损失太 大，电动机便不能直接起动由于起动时的电流大，力率低，一般规定起动时的电压损失可达 15% 这种起动时的电压损失计算更为复杂，但可用上述口诀介绍的计算结果判断，一般截面25 平方毫米 以内的铝线若符合5%的要求，也可符合直接起动的要求：35、50 平方毫米的铝线若电压损失在3 .5% 以内，也可满足；70、95平方毫米的铝线若电压损失在2 .5%以内，也可满足；而120平方毫米的 铝线若电压损失在1 .5以内才可满足这3 .5%，2 .5%，1 .5 .%刚好是5%的七、五、三折，因此 可以简单记为：“35 以上，七、五、三折”四、假如在使用中确实发现电压损失太大，影响用电质量，可以减少负荷（将一部分负荷转移到别 的较轻的线路，或另外增加一回路），或者将部分线段的截面增大（最好增大前面的干线）来解决 对于电动机线路，也可以改用电缆来减少电压损失当电动机无法直接启动时，除了上述解决办法 外，还可以采用降压起动设备（如星-三角起动器或自耦减压起动器等）来解决 根据电流来选截面1．用途 各种导线的截流量（安全用电）通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直 接算出，不必查表导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25°C左右或更大）等有关，影响的因素较多，计算也较复杂2．口诀铝心绝缘线截流量与截面的倍数关系：S （截面）=0.785*D（直径）的平方10 下5， 100上二， 25、35，四三界， 70、95，两倍半 ①穿管、温度，八九折 ②裸线加一半 ③铜线升级算 ④3．说明口诀是以铝芯绝缘线、明敷在环境温度25 C的条件为准若条件不同，口诀另有说明 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示为此， 应当先熟悉导线截面（平方毫米）的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．生产厂制造铝芯绝缘线的截面通常从2.5 开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则 从 10 开始① 这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算口诀中阿拉伯数字表示 导线截面（平方毫米），汉字数字表示倍数。
把口诀的“截面与倍数关系”排列起来便如下：... 10*5 16、25*4 35、45*3 70、95*2.5 120*2 □口现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍 “100 上二”是指截面100以上，截流量都是截面数的二倍截面25 与 35 是四倍和三倍的分界处这就是 口诀“25、 35 四三界”而截面70、 95 则为二点五倍从上面的排列可以看出：除10以下及 100以 上之处，中间的导线截面是每每两种规格属同一种倍数下面以明敷铝芯绝缘线，环境温度为25°C，举例说明：【例1】6平方毫米的，按“10下五”算得截流量为 30安例 2】150平方毫米的，按“100上二”算得截流量为 300安例 3】70平方毫米的，按“70、95 两倍半”算得截流量为 175安 从上面的排列还可以看出：倍数随截面的增大而减小在倍数转变的交界处，误差稍大些比如截 面 25 与 35 是四倍与三倍的分界处， 25 属四倍的范围，但靠近向三倍变化的一侧，它按口诀是四倍， 即100安，但实际不到四倍（按手册为97安），而35 则相反，按口诀是三倍，即105 安，实际则是 117 安，不过这对使用的影响并不大。
当然，若能“胸中有数”，在选择导线截面时， 25 的不让它满 到 100 安， 35 的则可以略为超过 105 安便更准确了同样， 2.5 平方毫米的导线位置在五倍的最始 （左）端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常都不用 到这么大，手册中一般也只标12安② 从这以下，口诀便是对条件改变的处理本名“穿管、温度，八、九折”是指：若是穿管敷设（包 括槽板等敷设，即导线加有保护套层，不明露的）按①计算后，再打八折（乘0.8）若环境温度超 过25C，应按①计算后再打九折（乘0.9）关于环境温度，按规定是指夏天最热月的平均最高温度实际上，温度是变动的，一般情况下，它 影响导体截流并不很大因此，只对某些高温车间或较热地区超过25 C较多时，才考虑打折扣还有一种情况是两种条件都改变（穿管又温度较高），则按①计算后打八折，再打九折或者简单地 一次打七折计算（即 0.8*0.9=0.72,约为 0.7）这也可以说是“穿管、温度，八、九折”的意思 例如：（铝芯绝缘线）10 平方毫米的，穿管（八折），40 安（10*5*0.8=40）高温（九折）45 安（10*5*0.9=45）穿管又高温（七折）35 安（10*5*0.7=35 安）95 平方毫米的，穿管（八折）190 安（95*2.5*0.8=190）高温（九折）214 安（95*2.5*0.9=213.8）穿管又高温（七折）166 安（95*2.5*0.7=166.3）③ 对于裸铝线的截流量，口诀指出“裸线加一半”，即按①计算后再一半（乘1.5）。
这是指同样截面 的铝芯绝缘芯与裸铝线比较，截流量可加一半例 1】 16 平方毫米裸铝线， 96 安（16*4*1.5=96）高温， 86 安（16*4*1.5*0.9=86.4）【例 2】 35 平方毫米裸铝线， 158 安（35*3*1.5=157.5）【例 3】 120平方毫米裸铝线， 360安（120*2*1.5=360）④ 对于铜导线的截流量，口诀指出“铜线升级算”，即将铜导线的截面按截面排列顺序提升一级，再按 相应的铝线条件计算例1】35平方毫米裸铜线25Co升级为50平方毫米，再按50平方毫米裸铝线，25C计算为225 安（50*3*1.5）例2】16平方毫米铜绝缘线25C按25平方毫米铝绝缘线的相同条件，计算为100安（25*4） 【例 3】 95 平方毫米铜绝缘线 25C ，穿管按120平方毫米铝绝缘线的相同条件，计算为192安 （120*2*0.8）附带说一下：对于电缆，口诀中没有介绍一般直接埋地的高压电缆，大体上可采用①中的有关倍 数直接计算，比如35 平方毫米高压铠装铝芯电缆埋地敷设的截流量约为105安（35*3）95 平方毫 米的约为 238 安（95*2.5）。
下面这个估算口诀和上面的有异曲同工之处： 二点五下乘以九，往上减一顺号走 三十五乘三点五，双双成组减点五 条件有变加折算，高温九折铜升级穿管根数二三四，八七六折满载流2.5平方*9 4平方*8 6平方*7 10平方*6 16平方*5 25平方*4 35平方*3.550 和 70 平方*3 95和 120平方*2.5 最后说明一下用电流估算截面的适用于近电源（负荷离电源不远）,电压降适用于长距离 加热管的功率=额定电压*电流根据电缆芯线的截面积和长度、电阻率计算电阻，再与通过的电流相乘压降是否在允许范围内，如果不在，调整芯线的截面积。
