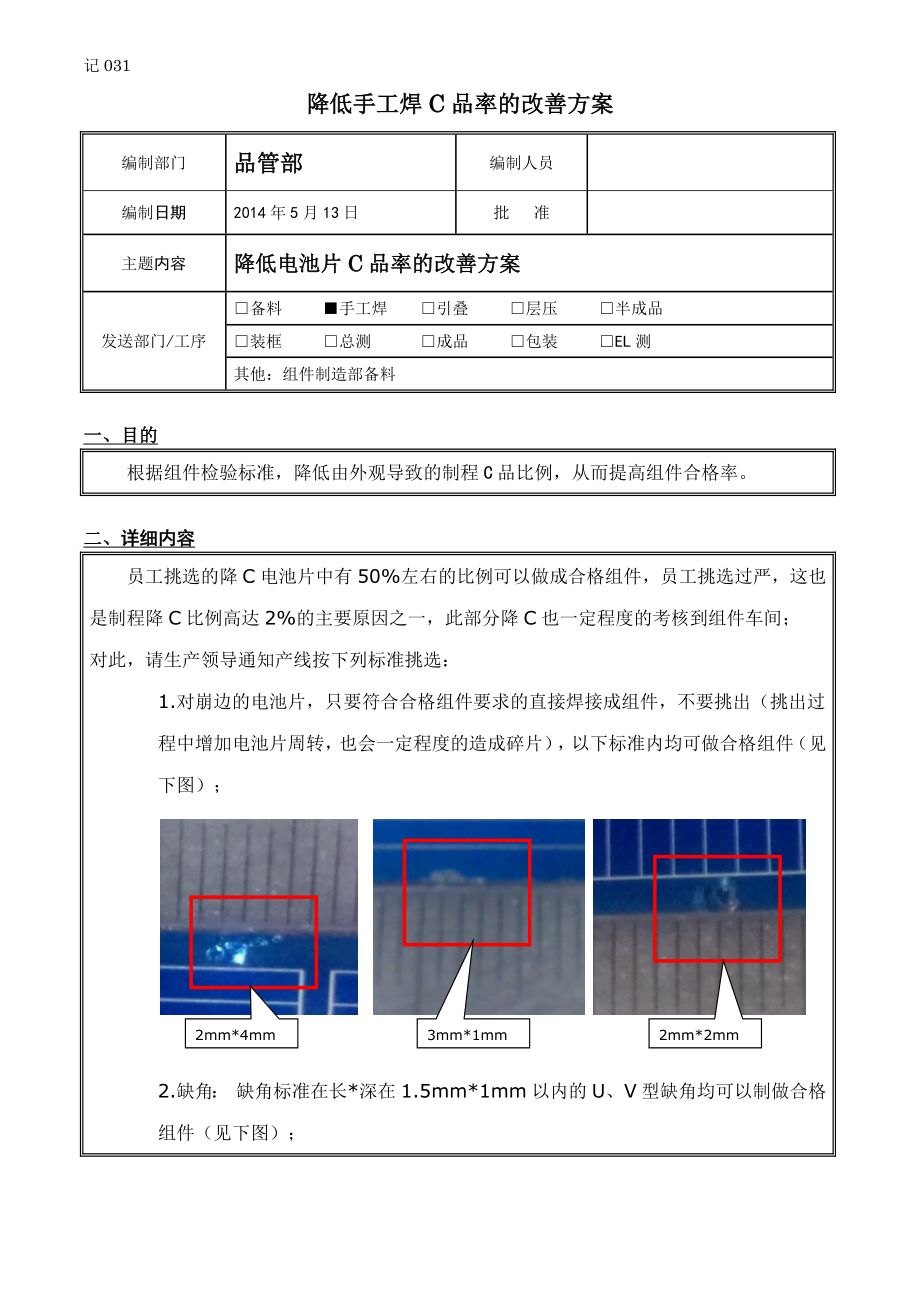

记031降低手工焊C品率的改善方案编制部门品管部编制人员编制日期2014年5月13日批 准主题内容降低电池片C品率的改善方案发送部门/工序□备料 ■手工焊 □引叠 □层压 □半成品□装框 □总测 □成品 □包装 □EL测其他：组件制造部备料一、目的根据组件检验标准，降低由外观导致的制程C品比例，从而提高组件合格率二、详细内容员工挑选的降C电池片中有50%左右的比例可以做成合格组件，员工挑选过严，这也是制程降C比例高达2%的主要原因之一，此部分降C也一定程度的考核到组件车间；对此，请生产领导通知产线按下列标准挑选：1.对崩边的电池片，只要符合合格组件要求的直接焊接成组件，不要挑出（挑出过程中增加电池片周转，也会一定程度的造成碎片），以下标准内均可做合格组件（见下图）；3mm*1mm2mm*2mm2mm*4mm 2.缺角： 缺角标准在长*深在1.5mm*1mm以内的U、V型缺角均可以制做合格组件（见下图）；1.5mm*1.5mm1mm*1mm1mm*1.2mmm 3.电池片外观：白点：标准在1mm*1mm范围内的均可以做合格组件（见下图）；1mm*1mm 氧化：轻微氧化均可以做合格组件（见下图）；电池片边缘严重氧化，远看已断栅，不合格电池片边缘轻微氧化，合格 粗线：0.5米处查看不明显即可做合格组件（见下图）；远视不明显，可做合格组件 。
