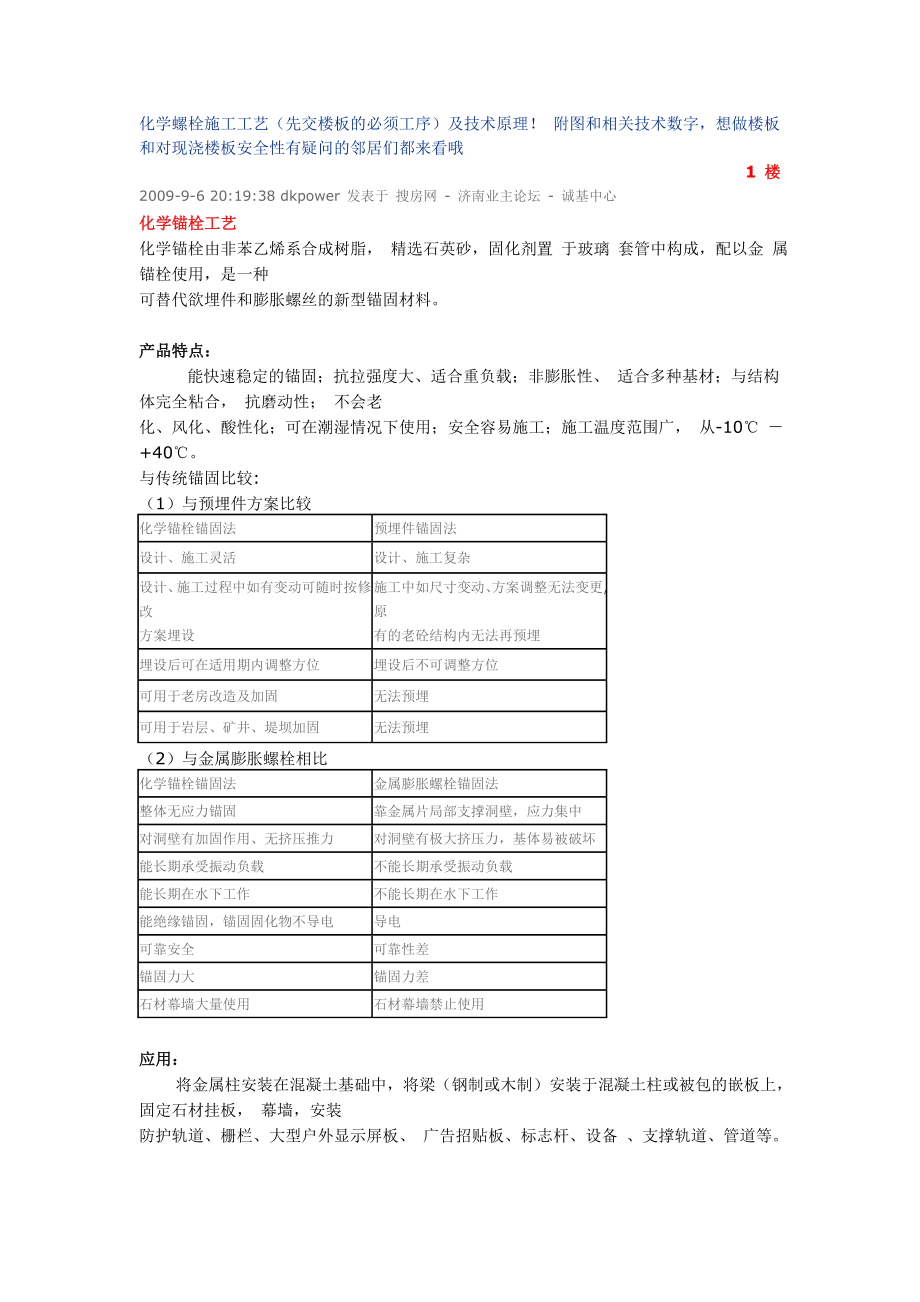

化学螺栓施工工艺（先交楼板的必须工序）及技术原理！ 附图和相关技术数字，想做楼板和对现浇楼板安全性有疑问的邻居们都来看哦1 楼2009-9-6 20:19:38 dkpower 发表于 搜房网 - 济南业主论坛 - 诚基中心 化学锚栓工艺化学锚栓由非苯乙烯系合成树脂， 精选石英砂，固化剂置 于玻璃 套管中构成，配以金 属锚栓使用，是一种 可替代欲埋件和膨胀螺丝的新型锚固材料 产品特点： 能快速稳定的锚固；抗拉强度大、适合重负载；非膨胀性、 适合多种基材；与结构体完全粘合， 抗磨动性； 不会老 化、风化、酸性化；可在潮湿情况下使用；安全容易施工；施工温度范围广， 从-10℃ － +40℃与传统锚固比较:（1）与预埋件方案比较化学锚栓锚固法 预埋件锚固法 设计、施工灵活设计、施工复杂设计、施工过程中如有变动可随时按修改 方案埋设 施工中如尺寸变动、方案调整无法变更, 原 有的老砼结构内无法再预埋 埋设后可在适用期内调整方位埋设后不可调整方位可用于老房改造及加固无法预埋可用于岩层、矿井、堤坝加固 无法预埋（2）与金属膨胀螺栓相比 化学锚栓锚固法 金属膨胀螺栓锚固法 整体无应力锚固靠金属片局部支撑洞壁，应力集中对洞壁有加固作用、无挤压推力对洞壁有极大挤压力，基体易被破坏能长期承受振动负载不能长期承受振动负载能长期在水下工作不能长期在水下工作能绝缘锚固，锚固固化物不导电导电可靠安全可靠性差锚固力大锚固力差石材幕墙大量使用 石材幕墙禁止使用 应用： 将金属柱安装在混凝土基础中，将梁（钢制或木制）安装于混凝土柱或被包的嵌板上， 固定石材挂板， 幕墙，安装 防护轨道、栅栏、大型户外显示屏板、 广告招贴板、标志杆、设备 、支撑轨道、管道等。
安装事项： 施工安装数据： 型号 M8 M10 M12 M16 M20 M24 M30 螺杆直径(mm) M8 M10 M12 M16 M20 M24 M30 螺杆全长L(mm) 110130160190260300380钻孔直径DB(mm) 10121418252835埋设深度T(mm) 8090110125170210280固定物厚度Smax(mm) 14202535656570最小基材厚度D(mm) 130140160175220260330最大扭紧扭距Mp(Nm) 10204080150200400如有需要可根据要求增加孔深以增大强度 单个锚栓平均破坏载荷（KN） 型号 M8 M10M12M16M20 M24M30拉拔力C30砼 5.8级镀锌螺杆 1831.845.772.6110.6155.3240.7A4不锈钢 22.334.556.172.6128.9158.6----剪 力C30砼 5.8级镀锌螺杆 11.418.226.548.575.2110173.2A4不锈钢 15.424.335.365.8102.9105.6----单个锚栓设计载荷（KN）型号 M8 M10M12M16M20 M24M30拉拔力C30砼 5.8级镀锌螺杆 7.512.5192942.559.789A4不锈钢 7.512.5192942.559.7----剪 力C30砼 5.8级镀锌螺杆 7.712.117.733.051.474.2117.8A4不锈钢 8.313.119.035.355.273.2----注：以上镀锌螺杆要求:1、 5.8级符合ISO-898TI2、 最低破坏强度.50Kg/mm2 3、 屈服强度.40Kg/mm24、 镀锌厚度.最少5µm设计载荷按：镀锌螺杆拉拔力安全系数2.4-2.7，剪切力安全系数1.4-1.5； 不锈钢螺杆拉拔力安全系数2.5-3.0，剪切力安全系数1.4-1.8。
凝固时间：温度 大于20℃ 10℃-20℃ 0℃-10℃ -5℃-0℃ 干混凝土 10分钟 30分钟 60分钟 3小时 湿混凝土 30分钟 60分钟 2小时 8小时 标准施工：1、基材钻孔 钻孔工具：冲击式电锤 施工规格：见上述施工安装数据 ！注意 请严守标准钻孔径、钻孔深度 2、清孔 清除混凝土的粉屑 （1） 用压缩气体如气泵或气筒吹尽孔内粉屑 （2）用毛刷将孔內壁附着的粉屑清除 （3）（1）、（2）反复多次，最大限度清尽孔内粉屑 ！注意 a 为了防止固着强度降低，请一定要清扫孔內。
b 因为压缩气体只能吹尽孔内浮灰，很难将孔内壁附着的粉屑 清除，所以请务必使用毛刷3、放入药管 用手或是目视检查确认树脂的流动性， 确认后再将药剂插入至孔底 ！注意 为了施工方便并使化学锚栓充分发挥作用建议使用时尽量让 药管中白色颗粒 均匀分布管中， 可采用摇晃或避光处水平放 置一段时间的方法4、 旋入螺杆 螺杆埋入前端有45度切角，后端旋入六角螺帽并用电动工具驱动旋入孔底即停， 确认有树脂 上升至孔口附近 ！注意 当螺杆到达到达孔底时，立刻停止搅拌，勿做多余的过剩搅拌动作5、 固化养护 养护时间见上述参考凝固时间。
！注意 在养护期内请勿摇晃螺杆 6、固定物件 养护期过后可固定物件 影响因素：。
