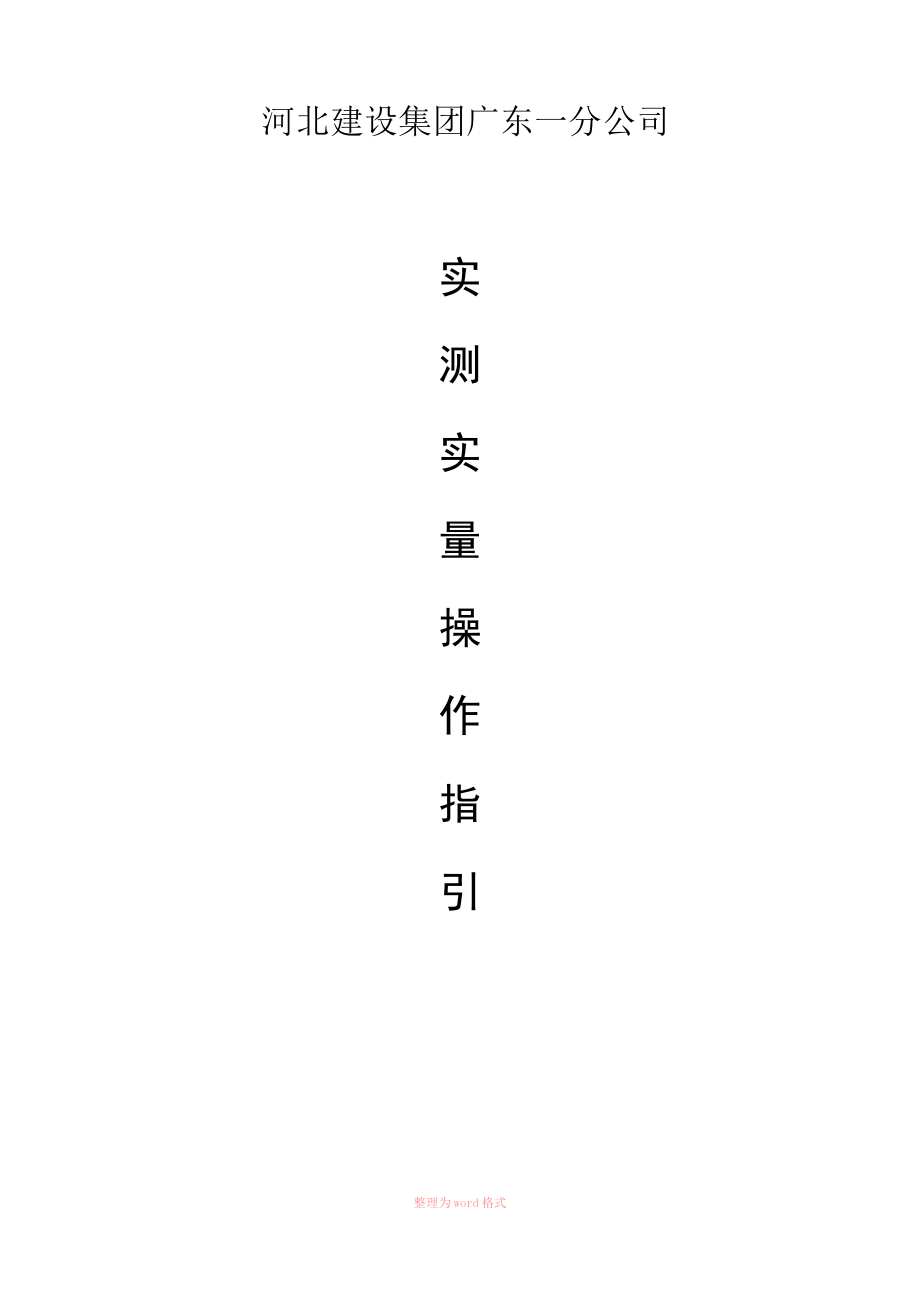

整理为 word 格式 河北建设集团广东一分公司 实 测 实 量 操 作 指 引 整理为 word 格式 工管中心 2016 年 6 月 1 日 抹灰工程 7.1 表面平整度 7.1.1 测量对象：抹灰墙体 7.1.2 合格标准：0，3mm 7.1.3 测量工具：靠尺、塞尺 7.1.4 测量方法 7.1.4.1 普通抹灰墙（1）当抹灰墙长度 L3m 时，利用 2 米靠尺及塞尺，按 45角斜放靠尺在墙边顶部和墙根部测 2 尺平整度，在墙中间水平中间测量 1 尺平整度，墙根向上 200mm 测 1 尺平整度，如图24 所示共测量 4 尺整理为 word 格式 第一尺第三尺第二尺L3m墙地面第四尺200 图 24 普通抹灰墙平整度测量（L3m）（2）当抹灰墙长度 1.5mL3m 时，利用 2 米靠尺及塞尺，按 45角斜放靠尺在墙边顶部和底部测 2 尺平整度，如图 25 所示共测量 2 尺第一尺第二尺1.5mL3m墙地面 图 25 普通抹灰墙平整度测量（1.5mL3m）（3）当砌筑墙体长度 L1.5m，不进行平整度测量4）对于一些超长的抹灰墙，其长度按抹灰前的砌体或者混凝土墙长度界定，划分为若干个普通抹灰墙或预留洞抹灰墙。
7.1.4.2 预留洞抹灰墙 参照 5.1.4.3 预留洞混凝土墙操作细则进行测量分解，分解后参照 7.1.4.1 普通抹灰墙操作方法进行测量整理为 word 格式 7.2 垂直度 7.2.1 测量对象：抹灰墙体 7.2.2 合格标准：0，3mm 7.2.3 测量工具：靠尺 7.2.4 测量方法 7.2.4.1 普通抹灰墙体利用 2 米靠尺测量，靠墙边 300mm 起，靠墙顶（若层高过高，靠尺顶端离地 3m 为宜）测第 1 尺，接着离 3m 后靠墙根部第 2 尺，以 6m 为周期，重复以上操作，详见图 63m3m3m3m300第一尺第二尺第三尺300第N+1尺第N尺 图 6 超长混凝土墙垂直度测量 7.2.4.2 普通混凝土墙（柱）（1）当墙体长度 L3m 时，利用 2 米靠尺，离墙边 300mm 靠墙底测 1 尺，墙中间测 1 尺，另一边离墙边 300mm 靠墙顶测 1 尺如图 7 所示共测量 3 尺垂直度整理为 word 格式 300300第一尺第二尺第三尺L3m墙地面 图 7 普通混凝土墙垂直度测量（L3m）（2）当墙体长度 1.5mL3m 时，利用 2 米靠尺，离墙边 300mm 靠墙底和墙顶各 1 尺，如图 8 所示共测量 2 尺。
第一尺第二尺1.5mL3m墙地面300300 图 8 普通混凝土墙垂直度测量（1.5mL3m）（3）当墙体长度 L1.5m，居中测一尺，如图 9 所示整理为 word 格式 地面墙第一尺L1.5m 第一尺第二尺地面柱 图 9 普通混凝土墙垂直度测量（L1.5m）图 10 混凝土柱垂直度测量（4）混凝土柱 选柱子相邻的两个混凝土面，一面靠柱底居中测 1 尺，另一面靠柱顶居中测 1 尺，如上图（图 10）所示5.2.4.3 预留洞混凝土墙 预留洞混凝土墙垂直度测量与平整度测量类似，可以分解成三部分进行测量，分解成墙体长度为 L1、L2 的 2 个普通混凝土墙和一个门洞口（或其它预留洞），L1、L2 两 2 个普通混凝土墙体测量参照 5.2.4.2 普通混凝土墙垂直度测量方法，门洞口（或其它预留洞）无需测量垂直度，具体测量分解参考图 4、图 57.3 阴阳角方正 7.3.1 测量对象：墙体阴阳角 7.3.2 合格标准：0，3mm 7.3.3 测量工具：阴阳角尺 7.3.4 测量方法：利用直角尺，检查抹灰阴阳角方正度，墙体转角处离地面 300mm 和 1500mm 测量 2 尺，阴阳角方正测量示意图 26。
整理为 word 格式 第一尺第二尺墙或柱地面3001200 图 26 阴阳角方正测量示意图 7.4 房间开间和进深 7.4.1 测量对象：房间的开间和进深 7.4.2 合格标准：-10,10mm 7.4.3 测量工具：激光测距仪（5m 卷尺）7.4.4 测量方法：同一房间的开间/进深方向离墙边 300mm 各测 1 尺（离地约 2030cm），中间居中 1 尺，如图 27 所示共测 3 尺，所测 3 尺数据与设计值进行比较，取 3 尺数据中与设计值的最大偏差值，判定此开间/进深合格与否整理为 word 格式 进深第一尺进深第二尺进深第三尺开间第一尺开间第二尺开间第三尺300300300300 图 27 房间开间和进深测量示意图 7.5 地坪表面平整度 7.5.1 测量对象：找平层地面 7.5.2 合格标准：0，3mm 7.5.3 测量工具：靠尺、塞尺 7.5.4 测量方法：任选同一房间地面的 2 个对角区域，按与墙面夹角 45 度平放靠尺测量 2次，加上房间中部区域测量一次，共测量 3 次客餐厅或较大房间地面的中部区域需加测1 次，读出塞尺的数值，判断是否符合合格标准，如图 28 所示地坪表面平整度测量点示意图。
整理为 word 格式 第一尺第四尺第二尺第三尺在次卧、书房等小房间第二、三尺可仅测一尺 图 28 地坪表面平整度测量点示意图 7.6 方正度 7.6.1 测量对象：抹灰完成的房间 7.6.2 合格标准：0，6mm 7.6.3 测量工具：激光扫平仪、5m 卷尺 7.6.4 测量方法 参照砌筑工程方正度 6.4.4 测量方法操作细则测量方正度，如图 29 所示砌体墙300300激光扫平仪第一尺第二尺第三尺进深方向开间方向激光垂直面与控制线重合 图 29 方正度测量示意图 整理为 word 格式 7.7 门窗洞口尺寸 7.7.1 测量对象：门窗洞口 7.7.2 合格标准：0，5mm 7.7.3 测量工具：5m 卷尺或激光测距仪 7.7.4 测量方法：每个洞口选取离上下洞口 300mm 处各测 1 尺，中间居中测 1 尺，如图 30所示共测 3 尺，所测 3 尺数据的极差即为所测洞口偏差，再通过合格标准检验，判定此开间/进深合格与否300第三尺第一尺300第二尺 图 30 门窗洞口尺寸偏差测量示意图 7.8 阴阳角顺直 7.8.1 测量对象：抹灰墙体的阴阳角 7.8.2 合格标准：0，3mm 7.8.3 测量工具：激光扫平仪、5m 卷尺 7.8.4 测量方法：用激光扫平仪调平后，把激光扫平仪竖向激光红线平行映射到需要实测的阴（阳）角边上，距离宜在 10cm 左右，再用卷尺在 1/4 高度、1/2 高度、3/4 高度左右上、中、下测量角到激光线的距离，得出三个数值算极差。
注：一个阴（阳）角的极差算一个统计成绩的计算点整理为 word 格式 7.9 房间净高 7.9.1 测量对象：完成地面找平层施工的房间净高 7.9.2 合格标准：-20，20mm 7.9.3 测量工具：激光测距仪 7.9.4 测量方法：如图 31 所示，用激光测距仪在图示的 5 个点测量，所测房间净高与设计净高想比较，若偏差在-20，20mm 之内，则所测的点为合格当房间内所测测量点的最大偏差绝对值大于 30mm 时，房间内 5 个测量点都视为不合格注：一个测量点算一个统计成绩的计算点友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
