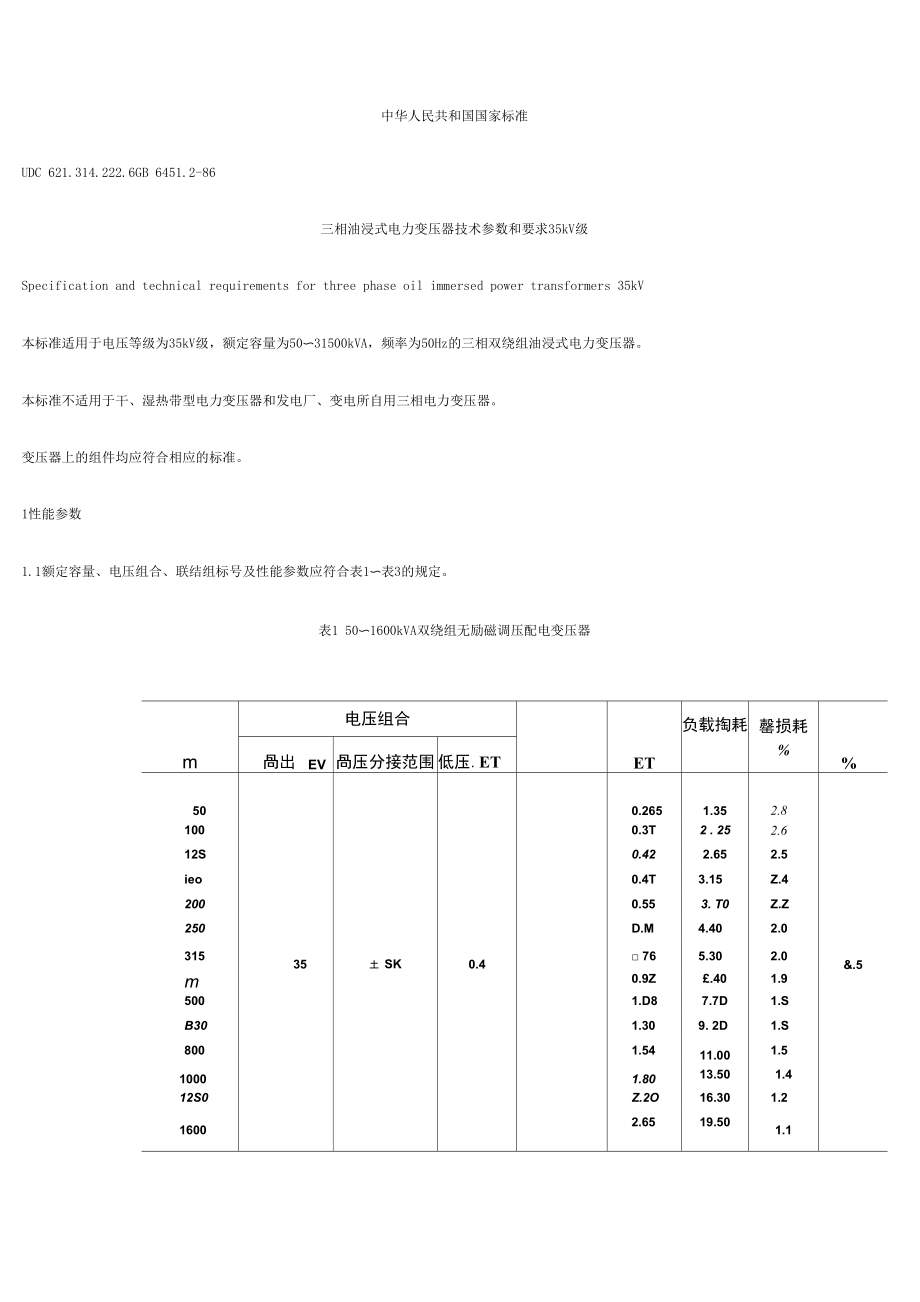

三相油浸式电力变压器技术参数和要求35kV级_第1页
1/11

中华人民共和国国家标准UDC 621.314.222.6GB 6451.2-86三相油浸式电力变压器技术参数和要求35kV级Specification and technical requirements for three phase oil immersed power transformers 35kV本标准适用于电压等级为35kV级,额定容量为50〜31500kVA,频率为50Hz的三相双绕组油浸式电力变压器本标准不适用于干、湿热带型电力变压器和发电厂、变电所自用三相电力变压器变压器上的组件均应符合相应的标准1性能参数1.1额定容量、电压组合、联结组标号及性能参数应符合表1〜表3的规定表1 50〜1600kVA双绕组无励磁调压配电变压器m电压组合ET负载掏耗罄损耗%%咼出EV咼压分接范围低压.ET500.2651.352.81000.3T2 . 252.612S0.422.652.5ieo0.4T3.15Z.42000.553. T0Z.Z250D.M4.402.031535土 SK0.4□ 765.302.0&.5m0.9Z£.401.95001.D87.7D1.SB301.309. 2D1.S8001.5411.001.510001.8013.501.412S0Z.2O16.301.216002.6519.501.1注:根据要求变压器的高压分接范围可供±2X2.5%。

表2 800〜31500kVA双绕组无励磁调压电力变压器K¥A电压组合空载掏耗KV负彌耗KT空轴耗醫%咼 KV咼压分接范围0£压,K?SM1000125016W20002S00353. 15;6.3;10.5T, dll1.54l.W2.202.653.帕4.0011.013.51&.319.519. SZ3.01.51.41.31.21.11.16.5315040005000630035;38.53. 15;6.3;10.54.755.656.758.2027.032.03C.T41.01.01.00勺□ ■9TT7T.58000 10000 12900 16000 20000 25000 3150035;38.51 2x2.5%3.15;3 3;6.3:&6;10.5;11IB, dll11.513.616.019.022.5%.&31.64553&377931101320.80.80.70.70.70.60.6T.57.58S8G8注:根据要求高压分接范围可供±2X2.5%表3 2000〜12500kVA双绕组有载调压变压器KVA电压组合EV负载掏耗EV空载损耗%%咼 KV咼th分接范围低压.E72000250035+ 3 X2.5K&3;10.5Tf dll3.604.2520 6024. 151.41.41.31.31.21.2:1. 11.11.0&一531504000anoB30035;38.5+ 3畑弗6.3;1Q.55.056.05T.258.8028.9034. 1040.0043.007.07.580001000012SX35;38.5+ 3 辺一6.3;6.6;10.5;11n, dii12.»14.9017. 1047.5056.20W.50a.o1.2在分接级数和级电压不变的情况下,允许增加负分接级数+1-3X2.5%或增加正分接级数+3-1X2.5%。

无激磁调压变压器,在-7.5%和-10%分接时,额定容量应降低2.5%和5%有载调压变压器应保证负分接在-7.5%分接时的变压器的温升2技术要求2.1本标准应符合GB1094.1-85《电力变压器》的规定2.2本标准的名词术语应符合GB2900《电工名词术语》的规定2.3安全保护装置:2.3.1 800〜31500kVA的变压器应装有气体继电器,其接点容量不小于66VA(交流220V或110V),直流有感负载时,不小于15W积聚在气体继电器内的气体数量达到250〜300mL或油速在整定范围内时,应分别接通相应的接点气体继电器的安装位置及其结构应能观察到 分解出气体的数量和颜色,而且应便于取气体注:根据使用部门与制造厂协商,800kVA以下的变压器也可供气体继电器2.3.2 800〜31500kVA的变压器应装有压力释放装置,当内部的压力达到0.5标准大气压时,应可靠释放压力2.4油浸风冷却系统:2.4.1 对于油浸风冷式变压器,应供给全套风冷却装置如散热器和风扇电动机接线装置等2.4.2风扇电动机的电源电压为三相、380V、50Hz;风扇电动机应有短路保护2.5 油保护装置:2.5.1变压器均应装有储油柜(密封变压器除外),其结构应使于清理内部。

储油柜的容积应保证在周围气温+40°C满载状态下油不溢出,在-30°C 未投入运行时,观察油位计应有油可见储油柜的一端应装有油位计,且应表示出变压器未投入运行时,相当于油温为-30C, +20C, +40C三个油面标志2.5.2 储油柜应有注油放油和排污油装置2.5.3 100〜31500kVA的变压器储油柜上均应加装带有油封的吸湿器2.5.4 3150〜31500kVA的变压器应装设净油器,净油器内部须装吸附剂(如硅胶等)2.5.5 8000〜31500kVA的变压器应采取防油老化措施,以确保变压器油不与空气相接触,如在储油柜内部和油位计处加装胶囊或隔膜等,或者 采用其他防油老化措施2.6 油温测量装置:2.6.1变压器应装有玻璃温度计的管座管座应设在油箱顶部,并伸入油内为120±10mm2.6.2 1000〜31500kVA的变压器,须装设户外式信号温度计信号接点容量在交流电压220V时,不低于50VA,直流有感负载时,不低于15W 温度计的准确度应符合相应标准信号温度计的安装位置应便于观察2.6.3 8000kVA及以上的变压器,应装有远距离测温吊的测温元件2.7 变压器油箱及其附件的技术要求:2.7.1 变压器一般不供给小车,但箱底支架的焊装位置应符合图1和图2的规定。

2.7.2在油箱的下部壁上应装有统一型式的油样活门315kVA及以上的变压器油箱底部应有排油装置2.7.3套管接线端子连接处,在空气中对空气的温升不大于50C,在油中对油的温升不大于15CC 尺寸可按变压器大小选择为 300、400、550、660、820、1070、1475、2040mm 图1(面对长轴方向)C、C1尺寸可按变压器大小选择C为1475、2040mm; C1为1505、2070mm 图2(面对长轴方向)2.7.4安装套管的箱盖开孔直径按表4的规定表 4 mmJ〜电庫扎300妙下4M-600ffiu-izno2000-3000a. 41))301|)50l|l GO⑪阳3-10l|)7O1()75ipno11015一l|)L101|) 11035⑪150⑪150⑩130f 1502.7.5变压器油箱的机械强度:4000〜31500kVA的变压器应承受住380mmHg的真空度及0.6kg/cm2正压的机械强度试验小于4000kVA的变压 器油箱应承受住0.5kg/cm2正压的机械强度试验,并满足在正常起吊和运输状态下无损伤与不允许的永久变形2.7.6 8000〜31500kVA变压器在油箱下部应有供千斤顶顶起变压器的装置。

2.7.7安装平面至油箱顶的高度在3m及以上时,应在油箱上焊有固定梯子,其位置应便于取气样及观察气体继电器2.7.8变压器油箱结构型式:当额定容量为8000〜31500kVA时,油箱为钟罩式2.7.9套管的安装位置和相互距离应便于接线,而且其带电部分之空气间隙,应能满足GB311.1-83《高压输变电设备的绝缘配合》所要求的绝缘电气强度2.7.10变压器结构应便于拆卸和更换套管或瓷件2.7.11变压器铁心和较大金属结构零件均应通过油箱可靠接地2.7.12变压器的油箱下部应装有足够大的放油阀3测试项目3.1除应符合GB1094.1〜1094.5-85所规定的试验项目外,还应符合下列规定3.2直流电阻不平衡率:对于1600kVA及以下的变压器,其不平衡率相为4%,线为2%; 2000〜31500kVA的变压器,其不平衡率相(有中性点引出时)为2%,线(无中性点引出时)为2%应以三相实测最大值减最小值作分子,三相实测平均值 作分母计算注:①对所有引出的相应端子间的电阻值均应进行测量比较②如果三相变压器的直流电阻值,由于线材及引线结构等原因超过3.2条规定时,除应在出厂试验记录中记录出具体实测值外,尚应写明引起 这一偏差的原因。

使用单位应按出厂实测值进行比较3.3变压器油箱及储油柜应承受0.5标准大气压的密封试验,其试验时间为24h,不得有渗漏和损伤密封式变压器应承受0.75标准大气压的密封试验,其试验时间为24h,不得有渗漏和损伤3.4容量为4000〜31500kVA提供变压器吸收比(R60/R15)及容量小于4000kVA时应提供绝缘电阻实测数值,测试通常应在10〜40°C温度下进行3.5容量为8000〜31500kVA提供变压器介质损失角正切值(tgS%),测试通常应在10〜40C温度下进行tgS%温度换算系数见表55101520253035404550A1.151.301.501.TO1.902. ZD2.503.003.904.00如果测量介质损失角正切值的温度差不是表中所列数值时,其换算系数可用线性插值法确定其校正到20C介质损失正切值可用下列公式计算:隼魁雕闕C以下时 H = 罗当澳輕度在冊C儡上时 魄卜知土川式中:tg§20-校正到20C的介质损失角正切值;tg 8 T-在测量温度下的介质损失角正切值;A-换算系数;K-实测温度与20C温度差的绝对值3.6提供变压器绝缘电阻的实测值当测量温度不同时,可按表6绝缘电阻换算系数折算。

K510Z0253035404550559.2A1.21.51.S2.32.S3.44. 15.16.27.511.2如果测量绝缘电阻的温度差不是表中所列数值时,其换算系数可用线性插值法确定其校正到20°C的绝缘电阻值可用下列公式计算:式中:R20-校正到20C的绝缘电阻值,MQ;RT-在测量温度下的绝缘电阻值,MQ;A-换算系数;K-实测温度与20C温度差的绝对值4标志、起吊、安装运输和储存4.1变压器套管及储油柜的位置如图3、图4、图5所示图3 35kV级双绕组变压器适用范围:1.额定容量为50〜1600kVA;2.联接组标号Y, yno图4 35kV级双绕组变压器适用范围:1.额定容量为800〜6300kVA;2.联接组标号Y, dll图5 35kV级双绕组变压器适用范围:1.额定容量为8000〜31500kVA;2.联接组标号YN, d11注:对于有载调压变压器其有载分接开关置于A相线圈外测沿油箱长轴之端头部位4.2变压器须具有承受变压器总重的起吊装置变压器身、油箱、可拆卸结构的储油柜、散热器和净油器等均应有起吊装置4.3 变压器内部结构应在经过正常的铁路、公路及水路运输后相互位置不变,紧固件不松动。

变压器的组件、部件如套管、散热器、油门和储 油柜等的结构及布置应不妨碍吊装、运输及运输中紧固定位4.4 整体运输时应保护变压器的所有组件、部件如储油柜、套管、活门及散热器(管)等不损坏和受潮4.5 成套拆卸的组件和零件(如气体继电器、套管、温度计及紧固件等)的包装应保证经过运输、储存直至安装不损伤和受潮4.6 成套拆卸的大组件(如散热器、净油器和储油柜等)运输时可不装箱,但应保证不受损伤,在整个运输与储存过程中不得进水和受潮附加说明:本标准由全国变压器标准化技术委员会提出本标准起草成员王宝珊、王肇平、石伟峰、关世鹏、陈叔涛、郑景清、范克文、郭 铭、薛瑞 、颜为年。
