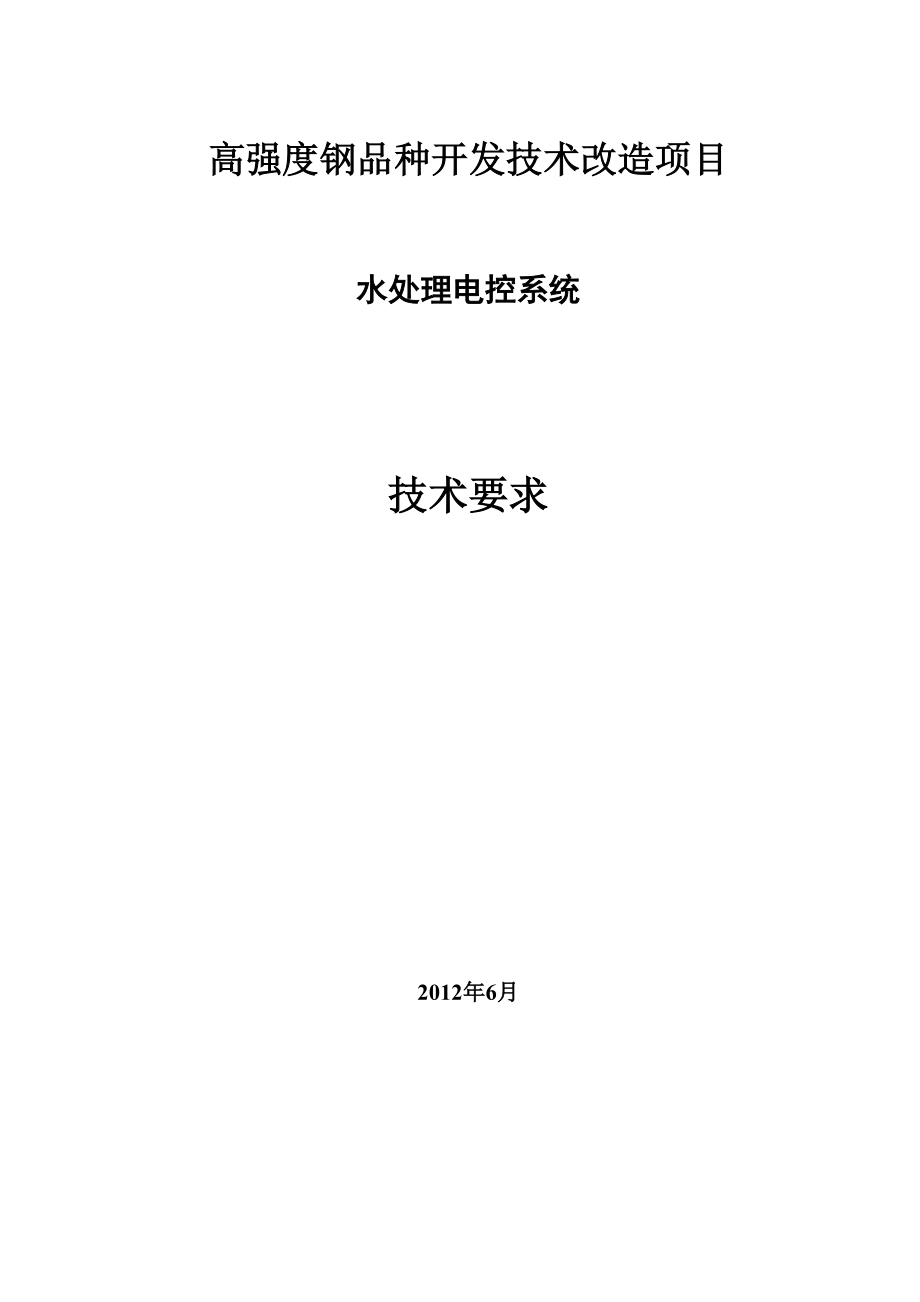

高强度钢品种开发技术改造项目水处理电控系统技术要求2012年6月1总则1.1本技术要求的使用范围，限于南钢高强度钢品种开发技术改造项目水处理电 控系统的订货招标1.2卖方提供设备的技术规范应与本技术要求中规定的要求相一致，卖方应完全 满足本技术要求1.3本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定， 也未充分引述有关标准和规范的条文，卖方应提供符合GB、GB/T和IEC最新版本的 标准和优质产品1.4如果卖方没有以书面形式对本技术要求的条文提出异议，则意味着将提供的 设备完全符合本技术要求卖方如对本技术要求有异议，应在投标书中以“对技 术要求书的意见和差异”为标题的专门章节加以详细描述在征得买方同意后， 可对有关条文进行修改如买方不同意修改，仍以买方意见为准1.5技术要求书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执 行1.6本技术要求未尽事宜，由买卖双方在合同谈判时协商确定1.7因规范标准和规程发生变化而产生的一些补充修改要求，卖方应承诺予以配 合，并不因此而产生任何费用具体内容由买卖双方共同商定2设计与环境条件2.1安装地点：安装于室内2.2使用环境条件环境温度：极端最高温度 50.0oC极端最低温度 -23.OoC环境相对湿度（在25°C时）月平均最小相对湿度：57% （最大值）月平均最大相对湿度：83% （最大值）2.2.3 海拔高度： <1000m；空气污秽程度：III级耐地震能力：耐震烈度：7度，地面水平加速度：0.2g,地面垂直加速度： O.lg，安全系数：1.67。
所有户内电气/电子设备应能满足在室温42°C，没有空调的环境中长期安全 可靠运行，且保持额定的运行参数3技术要求3.1柜体要求柜体应具有足够的机械和电气强度，应能承受运输，安装外力和事故短路 时电动力的影响而不损坏柜体的板材的各种指标必须符合国家的有关要求所 有配电箱、柜要求采用符合国家标准的冷轧钢板落地柜用不小于2.0mm厚冷轧板 制作柜体表面经过除油、除锈、磷化处理、静电喷塑处理涂层应附着牢固， 颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差 和反光，表面平整、干净，无凹坑、划痕等损伤现象柜中使用的其它有镀层的 零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与 上同等要求箱内应干净，除应提供给用户的资料和零配件及相应其它国家规范 要求的附件外，箱内不得有杂物、灰尘等柜体的铭牌和电路图：每台配电柜的铭牌须采用金属制铭牌，铭牌中至少 有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项铭 牌应固定在前面板显见处，具体位置应美观合理，固定要求牢固箱、柜必须附 有主电路图、系统图、原理图、二次控制图等，电路图中各参数要求与实物相一 致，重要控制二次回路也需附图，随配电箱配套供货。
柜体活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不 小于90门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰 链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个， 铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性 变形配电箱的门与门、门与壳体之间的缝隙均匀一致，缝隙差小于1mm，缝长大 于1米时，均匀差不大于1.5mm3.2母线绝缘物和支持件应具有防潮性能，以保持其介电强度不变3.3柜体结构应能满足电缆从顶部或底部两个方向引入屏内，电缆出入口应采取 密封措施安装为不靠墙式3.4产品供货时，应提供检验记录，试验报告及质量合格证等出厂报告3.5控制电压为交流电压220V和直流电压24V当交流电压为80%~ 110%额定电压范 围时，应能可靠分闸和合闸3.6变压器至电源进线柜封闭母线桥的连接由卖方负责3.7装于柜体上的仪表和继电器，应有防止断路器进行操作时的振动措施3.8柜内元器件布置应满足飞弧距离要求3.9控制电源应与一次电源可靠隔离3.10开关柜内低压元件配置柜内元、器件应选用具有生产许可证的专业制造厂生产的性能优良产品， 配电柜应经有关部门正式鉴定，并具有足够运行业绩。
塑壳断路器与隔离开关、接触器与热继电器用施耐德系列产品端子采用 菲尼克斯产品其它相关配置见电气一次接线图及二次相关图纸框架开关采用三极，其脱扣器（控制单元）要求采用三段式保护，具体选 型见接线图塑壳开关脱扣器应为电磁式现场可调型断路器辅助触头数量不少于5常开,5常闭装于柜上的测量表计精度应不低于1.5级3.11开关柜活动部件（如门）上若装有信号灯，操作开关，则应用专用的保护软导线 与柜内保护接地母线连接3.12所有不带电的金属部件应有效的接到开关柜的保护接地母线上3.14开关柜导电母线（水平母线和垂直母线）均为一级电解铜,接头镀锡,螺栓连接 时应有长期运行中保护不变的接触压力接头处应不少于两个螺栓母线上任意 一点及母线的支持结构应能承受与断路器额定开断电流大小相同的短路电流引起 的热效应和电动力，且长期通过额定电流不应产生变色性发热，导致接触不良3.15成一列布置的开关柜，应在制造车间内预拼盘，以保证现场拼装时柜面的平3.16组装配线柜内端子排应留有不少于端子总量25%的备用端子（最底不少于5个）， 端子排应具有阻燃性能，柜内连线截面应不少于1.5 mm 2端子排中交、直流回 路、电流回路、电压回路、合闸回路、跳闸回路的端子间均应有空端子隔离。
端 子厂家选用菲尼克斯防尘型柜内接地排、零排必须有预留压线位置，接地螺栓，不小于M10，镀锌螺 栓，接地点必须在箱体内左下角接零母线和保护接零母线上必须预留接线用螺 栓，并有齐全的连接用螺栓等配件所有柜内母线加装绝缘套管，母线连接部位应加装绝缘盒柜内二次线端 子排安装位置要便于维修柜内应同时设置中性点工作母线（P）和接地保护母线（PE）中性点工作母 线和接地保护母线贯空开关柜组全长，其截面应按照设计图纸规定端子上连接导线一般为一根，多级并接时应采用并联端子全部紧固件均采用镀锌件二次配线均加套管编序、线号，采用多股阻燃电缆，截面不小于设计蓝图 的规定柜内的配线须按设计图纸相序分色配电箱、柜内的电源母线，应有颜色 分相标志相序标色L1黄L2绿L3红N淡兰PE黄/绿开关接线端子应与导线截面匹配开关柜装有计量仪表的导线；如多芯铜线须采用套管或线鼻压接，并做 好搪锡开关柜安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专用线槽 内，并卡固在板后或柜内安装架处，配线应留适当长度开关柜所装的各种开关、继电器，当处于断开状态时，可动部分不宜带 电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负 荷。
指面对配电装置）开关柜电源指示等，应接在总电源开关前侧配线整齐、清晰，导线绝缘良好导线穿过铁制安装孔、面板时要加装 橡皮或塑料护套开关柜内的N线必须设汇流排，汇流排的大小必须符合有关规范要求，导 线不得盘成弹簧状凡是两根以上电缆（包括有n接的电缆）进一个开关的配电箱总开关上 端须要设过渡处理装置，过渡处理装置的规格必须与系统图中电缆规格相匹配 开关柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质涮锡软 编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工 规范要求开关柜总开关到分开关要用铜排连接（不能有裸导体）并符合规范验收 要求，不能用铜线连接；总开关的出线导线字并固定牢靠截面和不能小于进线的 截面；回路标注要用塑料条打3.17接地及保护装置：所有的箱均应在箱结构上焊接有主接地端子，主接地端子 应与接地箱内的最大接地导线匹配，并要求在接地端子处做出规范要求的接地端 子标符号，且保护接地系统的母线在全长范围内均应做黄绿双色并有 PE字母标识3.18母线、分支母线在箱内的排列要求层次分明、美观合理，相色标的位置应整 齐一致，使用的紧固螺栓要求镀铬，外露丝扣3-5丝，搭接要平整、自然，连接紧 密可靠并有防松措施；后期安装接线用紧固件应配置齐全；母线的支持件应牢固 可靠，排列布置合理，能承受设计要求的电力负荷和热应力；母线穿越金属隔板 时，应在穿越处加强定位固定；绝缘导线与母线进行固定时必须采取防转动措 施，严禁利用接触面的摩擦力作为防转动措施。
导线的两端要求有清晰、牢固的 打印编号，编号应与所提供的电路原理、控制图一致连接固定件与活动件的导 线必须预留裕量，并要求用套管加以保护，在活动件运动时不得受到损伤3.19变频柜必须符合电磁兼容性安装要求，可靠接地，避免干扰4设备规范4.1设备名称：低压开关柜 型号：GGD型4.2参数：额定电压： 380 / 220伏额定绝缘电压： 660伏母线动稳定电流：125kA （峰值）母线热稳定电流：80kA主母线和中性线母线最大持续电流：4000A进线单元、馈线单元垂直引线所能承受的额定短时耐受电流及额定峰值耐受电流 应不低于水平母线的相应值上述持续电流值为考虑降容因数以后应满足的要求4.3柜内设备选型：柜内元器件配置详见设计图的配置接线图及二次图纸并随时配合设计人 员对回路所做的任何修改.4.4柜体尺寸：按图施工4.5柜体外壳防护等级：IP554.6互感器配置：开关柜内电流及电压互感器使用国产优质产品4.7变频器配置：西门子S120、G120或ABB ACS800系列4.8工控机要求：不低于设计图中配置4.9编程软件要求PLC： STEP7 V5.5 （中文版）HMI： WinCC V7.0、In touch10.1 或 Vijeo Ci tec t，运行版 64KTag4.10交换机要求：不低于设计图中配置4.11端子、端子继电器、隔离器：菲尼克斯4.12进线柜多功能电度表：长沙威盛产品5规程、规范和标准5.1设计和制造应遵守的规范和标准。
设备的设计和制造应符合现行的有关国家标准和部颁标准，这些标准是：GB7251《低压成套开关设备和控制设备》JB/T9661《低压抽出式开关设备》IEC60439-1《低压成套开关设备和控制设备》IEC60044-1《电流互感器》IEC60044-2《电压互感器》IEC60439《低压成套开关设备和控制设备》IEC60298《额定电压1KV以上至52KV （含52KV）以下交流金属封闭开关设备和控制 设备》GB4966《低压成套开关设备基本试验方法》GB7251《低压成套开关设备》GB4942《低压电器外壳防护等级》ZBK36002《母线槽》GB311.1《高压输变电设备的绝缘配合》GB50062-92《电力装置的继电保护和自动装置设计规范》GB50057-94（2000版）《建筑物防雷设计规范》GB156《标准电压》GB11032《交流无间隙金属氧化物避雷器》GB4208《外壳防护等级》GB1207《电压互感器》GB1208《电流互感器》GB763《交流高压电器在长期工作时的发热》GB191《包装贮运标志》GB14285-93《继电保护和安全自动装置技术规程》GB50150-2006《交接试验标准》《国家电网公司十八项电网重大反事故措施》(试行)国家电力公司《防止电力生产重大事故的二十五项重点要求》其他有关国标及专业标准。
5.2如技术要求要求与规程、规范和标准有明显抵触的条款，卖方应在投标时书 面说明，并与买方共同协商解决5.3从订货之日至卖方开始制造之日的这段时间，买方有权提出因规程、规范和 标准发生变化而产生的补充要求，卖方应遵守这些要求，且不论买方知道与否， 卖方有责任及时书面通知买方有关规程、规范和标准发生的变化6质量保证及试验6.1性能保证卖方提供的设备应符合上述2、3、4、5部分的有关要求6.2质量保证卖方应有完善的质量保证体系这些体系应符合IS09000系列的要求卖方 在投标书中应对质量保证体系作出说明制造需购进的原材料和外购配套件的质量由卖方完全负责卖方应提供有关质量保证的各项文件，这些文件至少包括：(1) 产品合格证；(2) 制造、检验记录；(3) 材料合格证；(4) 必要的电气试验报告；(5) 必要的无损检验报告；(6) 质量承诺书；(7) 附属设备的合格证书和试验报告；(8) 其它质量证明的必要文件设备质保期为设备可靠运行后，壹年6.3产品试验产品的试验应符合国标有关要求，并不仅限于此以下试验项目是买方提出的最低要求：（1） 结构检查（2） 机械操作和机械特性试验（3） 主回路工频耐压及其他绝缘试验（4） 二次回路工频耐压试验7监造监造工作按DL/T 586-95《电力设备用户监造技术导则》的要求执行。
开关柜在卖方制造全过程中，由买方派出具有一定技术水平和经验、且责任心强 的工程技术人员，随时按照相关检验标准负责全面监造工作出厂试验前，卖方 应通知买方参加卖方应按规定提供有关资料、并给监造人员提供工作和生活条件具体监造内容由买卖双方另行约定供货范8.1开关柜、控制柜，规格、数量见设计图，设计图图号为 电1-5、 05.6.18 电 1-68.2主母线及二次小母线及二次设备成套供货8.3开关柜之间母线、零排、地排由卖方负责成套供货8.4提供随设备供给的安装备品配件（免费）8.5安装所必需的专用工具8.6与第三方并柜时的母排搭接工作及材料详细规格、数量见设计图8.7根据设计图中变频柜的原理图及控制要求，提供详细的变频柜原理图，一、 二次回路图，接线图，并制作8.8根据设计单位软件功能规格书进行PLC及HMI编程，并调试正常8.9设计图中高压负荷开关FN3-10，两台9包装和运输9.1设备的包装、运输应符合“ GB191-73”包装储运指示标志的规定，且含装箱 单、合格证9.2凡是电子、电器和仪表设备包装应确保在运输过程中和保管期间的安全，不第8页发生损坏，并防止设备受潮.10技术文件总的要求：投标人在提供投标书、有关技术资料和图纸时必须同时提供相应的电 子文件2份，其中电子文件中的图形文件要能与Au toCAD2004版本兼容。
10.1卖方接到中标通知后7天内，应向买方提供下述资料共8份：（1） 开关柜的有关图纸（2） 产品安装说明书，使用说明书及设计、安装必不可少的资料，含配电柜的 外型尺寸、重量、安装尺寸及基础开孔图3） 二次标准接线图4） 设备发热量资料（5） 各功能单元在不同安装位置的降容系数或实际允许的电流值（6） 提供两套CAD图纸文件光盘提供的图纸资料，应按ISO达标要求签署并标注正式使用字样，以作为设计依据10.2卖方在产品出厂时，应提供以下技术文件拾份给买方，包括但不限于：质量证明文件；运行使用说明书；维护说明书；装配图和安装说明备品备件清单卖方提供给买方全部最终版的图纸、资料及说明书其中图纸应包括总装配图及 安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设 备进行维护，并在运行中进行更换零部件等工作提供的图纸资料，应按ISO达标要求签署并标注正式使用字样10.3对卖方提供的技术文件的其他要求（1） 卖方应按规定的时间和文件份数提供，并负责及时向设计单位提供必需的设 计资料2） 卖方提交给买方的每一批资料都应附有图纸清单，每张资料都应注明版次， 当提交新版资料时应注明修改处并说明修改原因。
在后一版图纸上所有与前一版 图纸不同之处应作出明显的标记3) 卖方在制造过程中若存在与本技术要求或其它厂家协调的设备和规范书不一 致时，应及时提出书面资料，并通知买方10.4 PLC源程序，变频器、软启动器设定参数，HMI源程序各两份CD光盘10.5随机设备资料应全部移交甲方11技术服务11.1卖方在投标时应书面详细说明所愿意承诺的服务项目和内容这些承诺将与 本技术要求具有同等效力11.2以下服务是最低的要求：卖方必须严格按照交付进度提供技术资料和图纸在需要时卖方应派代表到现场指导安装、调试和试运行，并负责解决合同 设备在安装、调试、试运行中发现的制造质量及性能等有关问题在产品质保期内发生制造质量问题由卖方负责修理或更换对非卖方责任造成的设备损坏，卖方有优先提供配件和修理的义务对买方选购的与本合同设备有关的配套设备，卖方有提供技术配合的义 务，并不由此而发生任何费用卖方有长期提供设备易损件或提供易损件供应商名单的义务卖方有为买方免费培训运行维护人员的义务12交货期2012年8月10日前，货到甲方施工现场附录A投标人在投标时应提供的技术数据1交流400V GGD开关柜的额定参数：⑴ 型式：⑵额定电压(V):⑶ 正常工作电压(V)(4) 母线额定电流(A)(5) 额定短时电流(A)(6) 额定频率(HZ)(7) 交流耐压(kV)(8) 配电系统：(9) 控制回路电压：(10) 应用标准：(a) 指示仪表(b) 仪表互感器(c) 交流电磁开关(d) 框架式断路器(e) 塑壳断路器(11) 主要部件(a) 框架式断路器(b) 塑壳断路器(c) 接触器(d) 热过负荷继电器(e) 辅助继电器(f) 信号灯(g) 控制变压器(h) 其它附录B备品备件和专用工具一览表1检修及操作所需专用工具一览表序号名称及规范数量用途重量单价2运行备品备件一览表序号名称及规范数量用途重量单价3试验及调试专用设备备品备件一览表序号名称及规范数量用途重量单价高强度钢品种开发技术改造项目部2012 年5月 30 日。
