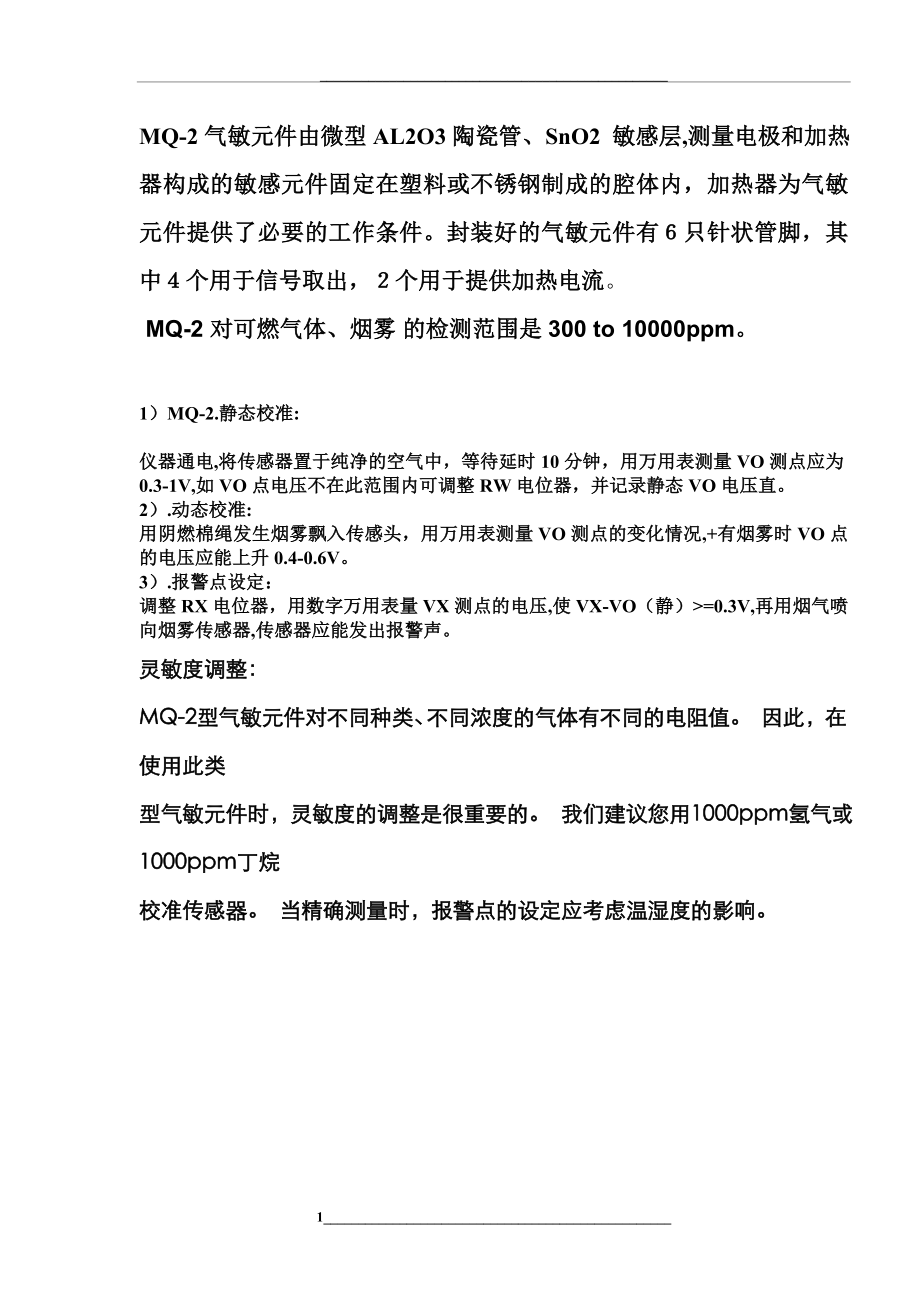

MQ-2气敏元件由微型AL2O3陶瓷管、SnO2 敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件封装好的气敏元件有６只针状管脚，其中４个用于信号取出，２个用于提供加热电流 MQ-2 对可燃气体、烟雾 的检测范围是300 to 10000ppm1）MQ-2.静态校准: 仪器通电,将传感器置于纯净的空气中，等待延时10分钟，用万用表测量VO测点应为0.3-1V,如VO点电压不在此范围内可调整RW电位器，并记录静态VO电压直2）.动态校准:用阴燃棉绳发生烟雾飘入传感头，用万用表测量VO测点的变化情况,+有烟雾时VO点的电压应能上升0.4-0.6V3）.报警点设定：调整RX电位器，用数字万用表量VX测点的电压,使VX-VO（静）>=0.3V,再用烟气喷向烟雾传感器,传感器应能发出报警声灵敏度调整：MQ-2型气敏元件对不同种类、不同浓度的气体有不同的电阻值 因此，在使用此类型气敏元件时，灵敏度的调整是很重要的 我们建议您用1000ppm氢气或1000ppm丁烷校准传感器 当精确测量时，报警点的设定应考虑温湿度的影响SNO2)敏感元件的阻值R与空气中被测气体的浓度C 成对数关系变化：logR=mlogC+n（m、n均为常数）。
n 与气体检测灵敏度有关，除了随传感器材料和气体种类不同而变化外，还会由于测量温度和激活剂的不同而发生大幅度的变化另一方面，m 表示随气体浓度而变化的传感器的灵敏度（也称之为气体分离率）对于可燃性气体来说，m 值多数介于1/2至1/3之间3. 自感应器件MQ－2参数A. 标准工作条件符号参数名称技术条件备注 Vc回路电压≤15VAC or DC VH加热电压5.0V±0.2 VAC or DC RL负载电阻可调 RH加热电阻31Ω±3Ω室温 PH加热功耗≤900mW B. 环境条件符号参数名称技术条件备注 Tao使用温度 -10℃-50℃ Tas储存温度 -20℃-70℃ RH相对湿度 小于 95%RH O2氧气浓度21%(标准条件)氧气浓度会影响灵敏度特性最小值大于２％C. 灵敏度特性符号参数名称 技术参数备注Rs敏感体表面电阻 3KΩ-30KΩ (1000ppm 异丁烷 )探测浓度范围100ppm-10000ppm液化气和丙烷300ppm-5000ppm 丁烷5000ppm-20000ppm 甲烷300ppm-5000ppm 氢气100ppm-2000ppm 酒精 α(3000/1000) 异丁烷浓度斜率 ≤0.6标准工作条件 温度： 20℃±2℃ Vc:5.0V±0.1V 相对湿度： 65%±5% Vh: 5.0V±0.1V预热时间 不超过1小时传感器电阻（Rs），可用下式计算： Rs=(Vc/VRL-1)×RL下图中纵坐标为传感器的电阻比（Rs/Ro），横坐标为气体浓度。
Rs 表示传感器在不同浓度气体中的电阻值Ro 表示传感器在1000ppm 氢气中的电阻值图中所有测试都是在标准试验条件下完成的图1报警器需在一氧化碳浓度达到100ppm时启动报警对照下表，由logR=mlogC+n（m=1/2,n是定值）和 R=(Vc/VRL-1)×R，可计算出VRL,,从而可以定出报警电压，即，报警时的气体浓度4__________________________________________________。
