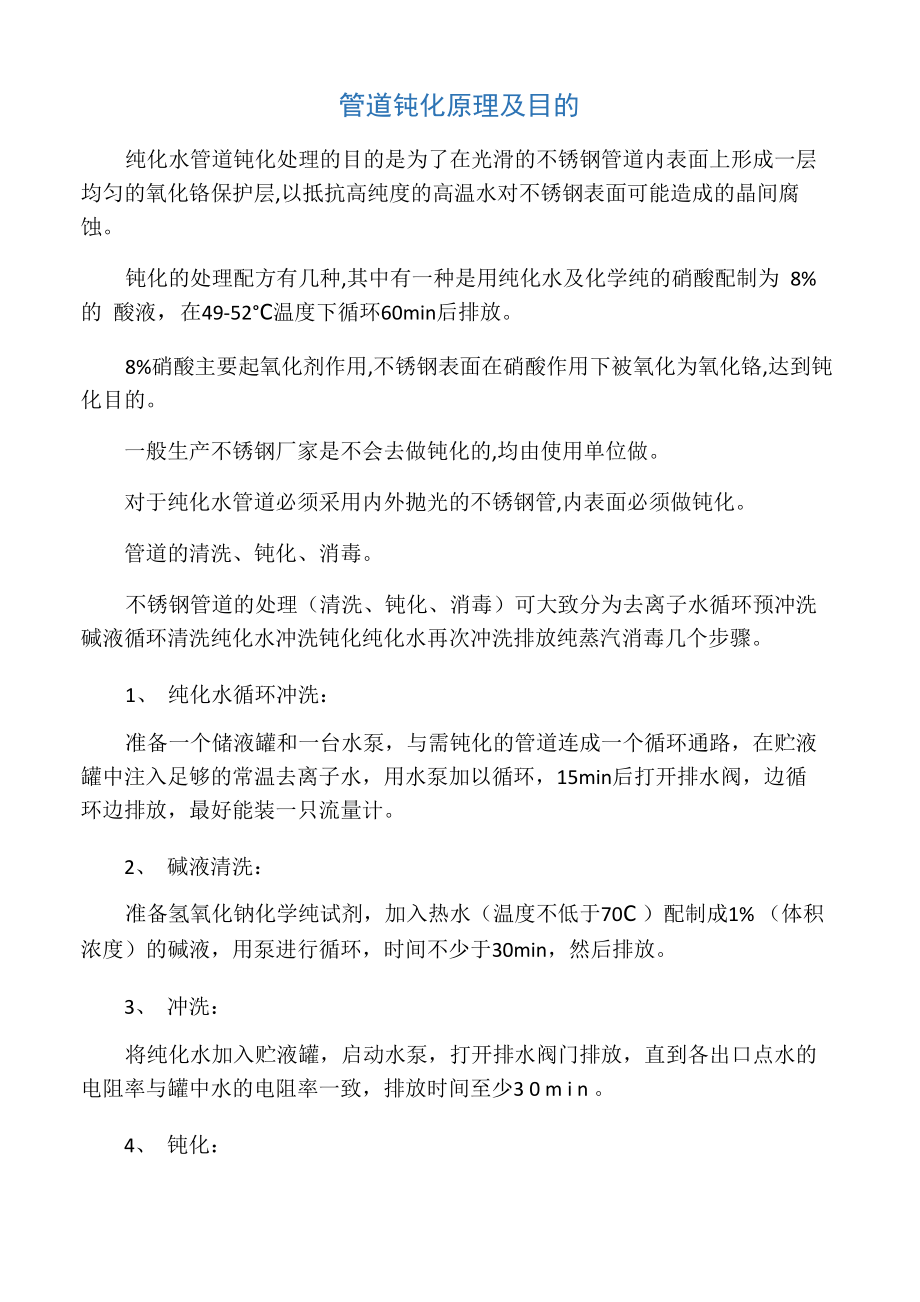

管道钝化原理及目的纯化水管道钝化处理的目的是为了在光滑的不锈钢管道内表面上形成一层 均匀的氧化铬保护层,以抵抗高纯度的高温水对不锈钢表面可能造成的晶间腐 蚀钝化的处理配方有几种,其中有一种是用纯化水及化学纯的硝酸配制为 8%的 酸液，在49-52°C温度下循环60min后排放8%硝酸主要起氧化剂作用,不锈钢表面在硝酸作用下被氧化为氧化铬,达到钝 化目的一般生产不锈钢厂家是不会去做钝化的,均由使用单位做对于纯化水管道必须采用内外抛光的不锈钢管,内表面必须做钝化管道的清洗、钝化、消毒不锈钢管道的处理（清洗、钝化、消毒）可大致分为去离子水循环预冲洗 碱液循环清洗纯化水冲洗钝化纯化水再次冲洗排放纯蒸汽消毒几个步骤1、 纯化水循环冲洗：准备一个储液罐和一台水泵，与需钝化的管道连成一个循环通路，在贮液 罐中注入足够的常温去离子水，用水泵加以循环，15min后打开排水阀，边循 环边排放，最好能装一只流量计2、 碱液清洗：准备氢氧化钠化学纯试剂，加入热水（温度不低于70C ）配制成1% （体积 浓度）的碱液，用泵进行循环，时间不少于30min，然后排放3、 冲洗：将纯化水加入贮液罐，启动水泵，打开排水阀门排放，直到各出口点水的 电阻率与罐中水的电阻率一致，排放时间至少3 0 m i n 。
4、 钝化：a、 用纯化水及化学纯的硝酸配制8%的酸液，在49°C-52°C温度下循环 60min 后排放b、 或用3%氢氟酸（容积比例）、20%硝酸（容积比例）、77%纯化水配制 溶液，溶液温度在25-35C，循环处理10-20min，然后排放，最后用高压蒸汽冲 洗管道除去污垢5、 初始冲洗：用常温去离水冲洗，时间不少于 5min6、 最后冲洗：再次冲洗，直到进出口去离子水的电阻率一致7、 纯蒸汽消毒：将清洁蒸汽通入整个不锈钢管道系统，每个使用点至少冲洗 15min。
