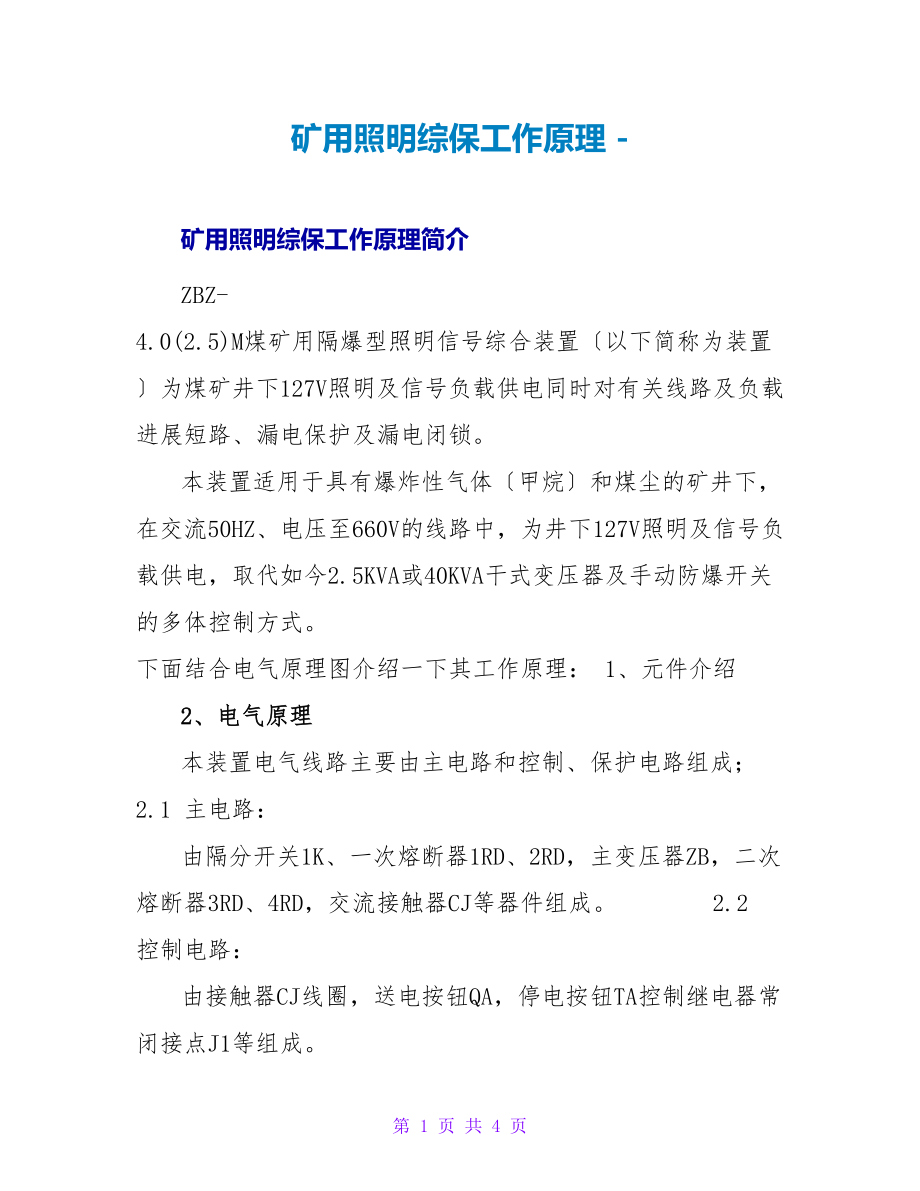

矿用照明综保工作原理 - 矿用照明综保工作原理简介 ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置〔以下简称为装置〕为煤矿井下127V照明及信号负载供电同时对有关线路及负载进展短路、漏电保护及漏电闭锁 本装置适用于具有爆炸性气体〔甲烷〕和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代如今2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式 下面结合电气原理图介绍一下其工作原理： 1、元件介绍 2、电气原理 本装置电气线路主要由主电路和控制、保护电路组成； 2.1 主电路： 由隔分开关1K、一次熔断器1RD、2RD，主变压器ZB，二次熔断器3RD、4RD，交流接触器CJ等器件组成 2.2 控制电路： 由接触器CJ线圈，送电按钮QA，停电按钮TA控制继电器常闭接点J1等组成 装置投入工作时，首先闭合1K，使主变压器ZB及控制变压器KB有电工作，发光二级管LED3(绿色)通电发光在127网络(负载侧)无漏电状态下可按合送电按钮QA，给CJ线圈通电，CJ吸合主接点CJ1~3闭合，127V网络负荷得电工作。
停顿工作时，可按合TA，使CJ断电释放，断开主接点 2.3 保护电路： 主要有保护插件实现 2.3.1 稳压电：由控制变压器KB，经保护插件输出18V直流电压，作为保护电路的稳压电 2.3.2 照明短路保护电路：正常运行时，电流传感信号电压(该电压为电流传感器LH1、LH2二次输出整流，滤波后的电压值)缺乏以使保护插件动作当照明负载任意二相发生短路时，保护插件动作，继电器J吸合，使控制回路J1接点断开，切断主电路同时发光二极管LED1(红色)给出信号指示 2.3.3 信号短路保护电路： 正常运行时电流传感信号电压(该电压为电流传感路LH3二次输出整流，滤波后的电压值)缺乏以使保护插件动作当信号负载发生短路时，保护插件动作，继电器吸合，控制回路J1断开切断主电路，同时发光二极管LED2(黄色)给出信号指示 2.3.4 漏电保护电路： 在负荷侧127v状态未送电状态下，网络存在漏电故障时，电路可实现漏电闭锁其动作回路为：插件电正→插座端子1→CJ5→接地极→127V漏地处→Za(Zb、Zc) →插座端子11(12、13) →插件电负，插件动作电流由电正→插座端子8→J→插座端子16→插件电负，继电器J吸合，断开J1切断主电路，同时发光二极管LED5(红色)给出信号指示。
在负荷侧127v送电状态下，假设发生漏电故障可实现漏电跳闸保护，其动作回路为Za(Zb、Zc) →插座端子11(12、13) →插件电负→插座端子15→接地极→127V漏地处→Zb(Za、Zc)，插件动作，电流由电正→插座端子8→J→插座端子16→插件电负继电器J吸合，断开J1切断主电路，同时发光二极管LED5(红色)给出信号指示 2.3.5 电缆绝缘危险指示电路： 在127V网络对地绝缘电阻较高时，漏电信号电压较小，缺乏以启动插件当网络对地绝缘电阻下降到达一定数值时(降至13K±10%)R25、26之信号电压上升使插件动作，LED4(黄色)给出绝缘危险信号指示，当电缆绝缘电阻恢复至大于13KΩ时，插件能自动返回初始状态，LED4熄灭，撤消危险信号指示 本保护电路的照明短路、信号短路、漏电保护均具有自锁功能，必须将故障切除后，将1K重新合上方能恢复正常运行 2.4 动作试验电路 2.4.1 短路动作试验 按合停顿按钮，TA2闭合其回路为：电正→插座端子8→TA2→QA2→LH0→LH1、LH2(LH3) →插座端子17、18(19) →电负，插件动作，继电器动作。
2.4.2 漏电动作试验 按合上停顿按钮，TA4闭合其回路为：电正→CJ5→主接地极→辅接地极→TA4→电负插件动作，继电器动作 以上两种动作试验的模拟信号电压均由保护电路的直流稳压电18v供应 第 4 页 共 4 页。
