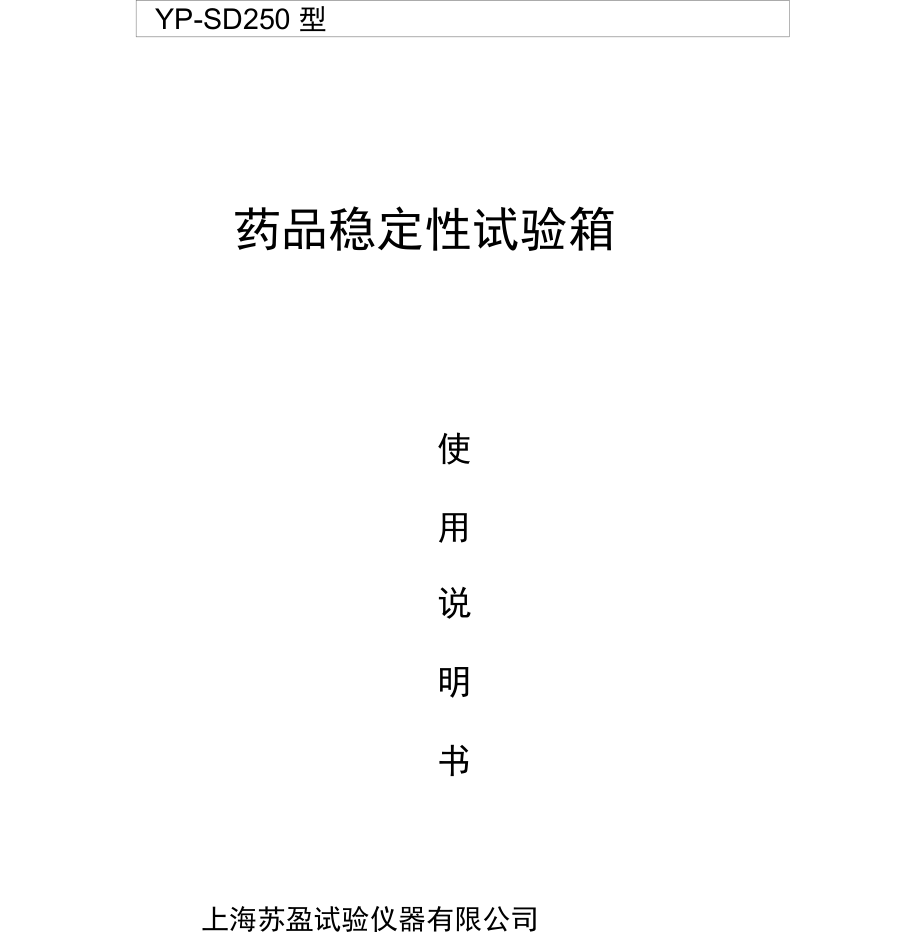

YP-SD250 型药品稳定性试验箱使用说明书上海苏盈试验仪器有限公司引言本使用说明书是针对使用试验箱的操作者，主要是以技 术人员为对象来说明本装置的正确使用方法 请仔细阅读此使用说明书，安全而高效的使用本设备如果是第一次使用该设备，请仔细阅读本说明第一章和第四章， 以避免造成不必要的故障安全符号的表示以下所示为在本使用说明书中使用的安全符号危险状况的表示符号危 险因错误的操作将可能发生高度的危险 状况而导致发生死亡或重伤a注 意因不当操作将可能发生危险而使操作 者受到轻度的伤害，或导致装置的损 伤直接规定的行为指示有［禁止］及［必须实施］之分，它是危险标记（咼度危险、 危险、注意）的综合指示禁 止表示为了避免发生危险的特定行为警 示应必须实施表示为了避免发生危险而附带特定行 为的指示关键字本使用说明书中使用的关键字如下所示注意事项：为充分发挥装置性能，提示必要的信息和为防止 装置损伤的信息步 骤：说明操作装置的步骤参 考：提供参考的信息使用说明书构成使用说明书构成如下，可根据自己的不同需要来选择使用名 称内 容使用说明书（基本操作篇）说明试验箱的基本操作方法PXR-9用户操作指南（标准篇）PXR-9控制仪表使用说明第一章 安全方面的注意事项本章叙述了安全使用本装置的注意事项。
为了防止使用者、装置和试样发生事故，务请阅读本章 内容并遵循有关规定1． 1 常规安全准则不要在没有安装设置好之前运行设备设备将运行在极端温度下， 为避免烫伤或冻伤， 请勿接触温度高 于+38° (+100 °F) 或低于 0°C (+32 °F) 的空气，部件或表面请确保所有安全标识粘贴正确 如有必要，可向上海苏盈订购新 标识请确认设备运行时箱门紧闭 开门前，注意箱体内部温度， 以免 烫伤或冻伤箱体运行会产生危险电流，非专业人员请勿打开电控室当靠近转动部件处工作时， 请切断主电源开关， 并确保防护装置 完好冷冻系统的冷凝换热风扇可在主电源接通的状态下随时开启， 请远离此类设备请勿在设备高温运行时切断电源， 尤其在设备内部存在热负载的 情况下这容易引起局部过热，导致设备零部件烧毁使用箱体前请详细阅读说明书中安全要求和设备上的安全标示1 . 2不能放入试验箱的物质A 禁止（△危险）严禁将以下列举的爆炸性物质、 可燃性物质以及含有这些物质的东西放入本装置试验箱内爆炸性物质爆炸品硝化甘醇、硝化甘油、硝化纤维素， 其他易爆性的硝酸脂类物质三硝基苯、三硝基甲苯、 三硝基苯酚， 其他易爆性的硝基化合物。
过醋酸、丁酮过氧化物、 过氧化苯甲酰， 其他有机过氧化物可燃性物质可燃物金属锂、金属钾、金属钠、黄磷、硫化磷、红磷、赛璐璐、 碳化钙、磷化碳、镁粉、铝粉、其他金属粉、亚硫酸钠氧化物氯酸钾、氯酸钠、氯酸铵、其他氯酸盐类过氯酸钾、过氯酸钠、过氯酸铵、其他过氯酸盐类 过氧化钾、过氧化钠、过氧化铵、其他无机过氧化物 硝酸钾、硝酸钠、硝酸铵、其他硝酸盐类亚氯酸钠、其他亚氯酸盐类次亚氯酸钙、其他次亚氯酸盐类易燃物乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其他燃点小于 -30 C的物质普通己烷、氧化乙烯、二硫化碳及其他燃点大于 -30 C小于0 °C的物质甲醇、乙醇、二甲苯、醋酸戊酯及其他燃点大于 0C小于30 C的物质煤油、轻油、松节油、异戊醇及其他燃点大于 30 C小于65 C的物质可燃性气体氢气、乙炔、甲烷、乙烷、丙烷、丁烷以及其他温度在 15 C和1个大气压条件下可燃的气体A 禁止（注意）请不要将腐蚀性物质放入试验箱内若使用能产生腐蚀性物质（腐蚀不锈钢和硅橡胶的物质）的试 样，则包括压缩机在内的试验箱内各构成部件和门封条的使用 寿命有可能大大降低腐蚀性物质中有氯、氯化物、酸类等这些物质即使在常温下 无腐蚀性，在咼温时对印刷电路板等部品也会有腐蚀性。
1・3其他注意事项装置使用时务请遵循以下的注意事项—— 注 意高温运行中或运行结束后当即开门时请特别要注意 箱内中吹出的咼温空气很危险在55 °C以上条件的运行中或运行结束的当即，箱内中的一切 （包括箱内体、试样、搁板、门的内侧）都处于高温状态如果直接接触这些东西往往会烫伤身体，因此务请使用耐热手套在0C以下条件的运行中或运行结束的当即，箱内中的一切 （包括箱内体、试样、搁板、门的 内侧）都处于低温状态如果直接接触这些东西往往会冻伤身体，因此务请使用耐寒手套—— 禁 止请不要放入导电的飘散性试样一旦试样飘落进入装置的空调部，就会造成加热器的漏电第二章 概 要本章包含了关于试验箱的概要及箱体 使用的方法2 ． 1 关于温湿度试验箱 技术性能指标2.1.1、 型 号：YP- SD2502.1.2、 工作室尺寸 ：500 X 600 X 830 mm2.1.3、 温度范围：10 C〜65 C；2.1.4 、湿 度范 围： 30-95%R.H2.1.5、 控温精度:± 0.1 C2.1.6、 恒温波动温度:± 0.5 C2.1.7 、恒温波动湿度 : ±3%R.H2.1.8本设备为立式箱体结构，箱体由冷轧板冲制而成，表面喷塑；内胆采用不锈钢薄板，外箱与内胆之间充填聚胺脂发泡材料，以确保试验箱保温性能；箱体内有冷、热气流风道，由风机运转加强气体循环流畅，提高温度、湿度在工作室内的均匀性；箱体顶部为电气控制盒装有控制器主板、继电器等；设备设有独立限温控制器，超过限制温度即自动中断加热，保证实验安全进行，不发生意外。
在箱体背面上方有电源进线及保险丝座，下方有溢水口；右侧中后部有加 水口及抽水泵电源线2 . 2温度的控制方法平衡温度控制试验箱温度的控制采用BTC控制系统所谓「BTC」是 Bala need Temperature Co ntrol （ 平衡温度控制）的缩写所谓BTC控制系统就是在连续运行热容量大的蒸发器的同时， 用温度调节器连续地控制热容量小的加热器，实时调节各设备 的能力，平衡整体的温度，创造出所要求的温度环境的系统BTC系统调节原理2.3湿热试验过程1 •温度系统控制方式：通过强制循环通风，平衡调温法（ BTC ）该方法， 控制系统根据设定之温度点通过 PID自动运算输出的结果去控制加热器的输出 量，最终达到一种动态平衡；2.湿度系统控制方式：由湿度控制器通过内部集成电子，输出给控制固态继 电器信号,然后经过固态继电器常闭和常开控制加湿器电源 ,当PT100直接感 应达到SV设定温度时，加湿器停止加湿保持在恒湿状态下；3 •空气加热方式：采用优质镍铬丝加热器 ,材质好具有耐腐耐湿效果 ,同时速度反应大大超于加热管效率, 同时在设计上加有超4. 加 湿: 采用不锈钢电热管 , 直接给水加温提取湿度 温保护系统。
2． 4 PXR-9 控制仪表PXR-9 是日本富士开发的温度控制仪表，可用于各种温湿度试 验第三章箱体安装及设置本章叙述的是为了适当的设置本装置 及进行试验的准备工作要移动本装置 时，请遵循本章内容进行正确的设置3. 1 . 1设备状态设备通常由木包装处理后进行运输 根据目的地的不同也可能无包装或使用其它包装方式同样可以根据用户的特殊要求来定制包装3. 1 . 2人员要求对装卸人员没有特殊要求，建议让熟悉叉车卸货的人员进行此项操作3. 1 . 3装卸设备的必要方法设备可以通过叉车， 起重机或其它任何合适的方法来卸载， 卸载装备的最小负载重量应该大于等于设备重量（设备重量详见技术参数） 二 注 意用合适的方式卸载设备（叉车，起重机等） 特制的木制底板有助于卸载 尽管卸载设备非常简单，但仍请确认整个流程中设备平衡如果用起重机卸载，请勿使用钢缆吊装，防止对设备外部结构造成损坏△ 注 意请不要在不平地面上移动设备如果有发生意外撞击或表面突出，请确认设备状况，如有必要，可与我们联 系为防止压缩机当中的机油进入冷冻回路， 设备必须以水平方式移动， 存储或卸载如果设备在定位过程中必须翻转，请与我们联系。
3. 2安装3. 2 . 1安装场所确认以下叙述有关本装置合适的安装场所及设置空间安装场所本装置请安装在如下所述的场所：平整稳固的场所机械振动少的场所不接触直射阳光且通风良好的场所周围温度为5 C ~+35 C,湿度45%RH~85%RH的场所周围温度无急剧变化的场所尘埃少的场所周围无易燃物的场所无可燃性气体和腐蚀性气体的场所靠近市电电源，供气气源，排水通道的场所装置的正上方附近无火灾报警器的场所如果是水冷型设备，请确认冷却水接入，注意流向并确 保冷却水水温为5 C ~+32 C| I — I 装置可运行的环境温度范围为 5~+35 C若在范围以外的l/'注意 温度条件下使用时，则有可能发生故障设备初次安装， 应放置在水平地面上， 程中没有水平，可能会导致压缩机故障并对箱体作水平校对如果箱体在运行过此时，可根据外部水平仪（由客户自己提供）对四个脚轮进行调整，如有必 要可使用液压车等设备协助调整，确保箱体水平本装置的左右两侧必须留有便于维修的空间 另外，前侧必须留有便于开门的空间，后侧预留冷凝风扇换气空间， 箱体上不能有消防报警装置 （以下数据仅供参考）A:40cmB:60cmC:80cn>设置空间3 . 3电源设施的施工所有电路连接必须由专业人员完成电源规格必须符合技术参数中所描述的状况，输入电压的波动范围应小于土 5% （运行允许的范围为10% ）。
电路连接设备必须连接通过电缆的把空气开关和供电电网连结起来， 空气开关的最大电流应大于设备运行时的最大电流为避免触电，整个连接过程必须在断电状态下完成为保证稳定使用，客户处需要提供一个配电箱除规定接线端外，本设备不需要额外接地，连接接地线前，建议展开，确认连线 有无损坏/\ 禁 止请不要与没有安装主电源开关的设备共用接地线，否则主电源开关不动作 接地线请不要在各设备之间互相连接，否则主电源开关不动作不得将地线 接到煤气管道上，否则有爆炸的危险必须实施请务必接地否则即使发生漏电，主电源开关也不动作，就有可能发生触电事故另外, 还往往受到外来电源的干扰影响/\禁 止使用本设备，和使用其它电器一样，必须严格遵守一些基本准则:不可用湿手接触设备请保持设备地面干燥不要拉断电源供电不要在潮湿环境中使用该设备为便于箱体移动，请在箱体与进 /出水口处采用活动连接周期性检查水系统的以下仪表4. 4. 2冷凝水排出排水口位置，请参考外观图连接管，请选择等同或稍微大于排水管直径的管路，并让导管自然下落， 请勿用外力造成弯曲，管路终放置盛水装 ^=T排水管除开作为排出冷凝水的通道， 同样起到保证设备内部与外界压力均衡的作用，连接时不要有虹吸现象产生。
第四章 运行本章叙述进行运行时必须的准备工作和确 认事项、运行的开始及结束方法等 请遵循本章所述的操作进行各项试验4. 1. 1运行的开始在设备运行前请参考前几章提示和警告，如果你已经准备好，请确认以下环节检查清单正确的安装设备正确的电源供给，接地良好正确的水路连接正确放置试样，确认试样体积不超过箱体可用体积的 50%4. 1 . 2运行的结束当试验完成后，停止设备的运行I步骤 1 •结束运行 关掉开关电源，设备停止运行2.长时间不使用时关闭主电源开关上\ 注 意：为防止历史数据丢失，请勿在运行过程中切断 注意!当箱体内部温度与环境温度有较大差异时开门可能会造成设备的损坏 如果内部温度较高，内壁膨胀将会造成关门的困难如果内部温度过低，开门时由于外部湿空气的进入将在试件表面结霜 频繁的开关门可能导致大量湿气进入，造成蒸发器结冰，影响制冷性能第五章检查及保养本章叙述了长期使用本装置而需要定 期进行的检查和保养保养项目5 . 1检查及保养的项目清单检查项目清单以下列举的检查项目不能正常动作时， 请与上海苏盈试验仪器有限公司联系动作检查项目检查时间温度上下限偏差动作的确认每月一次检查项目清单保养项目清单建议保风冷凝器换热风扇的清洗每月一次箱内的清扫运行开始前电控室的清洗六个月一次长时间不用的处理长期不使用时备份历史数据和系统参数每两个月冷冻系统每年电气系统每年压缩机每年传感器的校验有必要时水冷凝器有必要时保养项目清单养时间凤冷凝需示克图风冷凝器的清洗长期运行过程中，灰尘容易在冷凝器上 聚积，影响冷冻系统的散热。
请定期检查设备 的散热状况：•冷凝风扇的运转是否正常•风扇前部换热器积灰严重如有是第一种情况，请联系我公司如果是第二种情况， 请按照以下方法清洗冷 凝器打开机械室的门， 用软刷或压缩空气 （空气枪/高压氮气）清理换热器上（位置参考3.1 ）的灰尘注意：严禁使用水枪或喷淋设施对其清洗，这样做可能对设备绝缘性造成损害，引起故障箱内的清扫如果箱体内壁粘附看尘埃和不纯物， 就有可能影响正确试验结果的得出 请在运行开始前清扫箱内步骤 1 •打开试验室的门2 •请用蘸有中性清洁剂的软布清洁，然后用湿布擦拭3 •关闭试验室的门电控室的清扫如果电控室上积聚尘埃，就容易引起故障请定时清扫电控室步骤 1 •确认主电源已经切断了2 •打开电控室门3 •用吸尘器吸除电控室的灰尘4 •关闭电控室门长时间不使用时的处理装置长时间不使用，务请进行如下作业试验箱进行干燥运行关闭（ OFF ）主电源开关、输入端电源 在关闭试验室门的状态下运行约 60 分钟，然后略打开试验室门，运行约 15 分钟 关闭设备，切断电源，用防水防潮材料对设备进行覆盖包装，放入仓库其他维护 冷冻系统：封闭式压缩机（如果没有发生泄漏）不必添加冷媒。
但是依然建议由 专业人员定期对设备状况进行维护电气系统：电气控制系统由可靠的部件整合构成 但是仍然建议由我公司授权专 业人员定期确认设备的功能水冷凝器：定期清洗水冷凝器的接头和钙化沉积物，建议由专业人员完成 传感器的校验与更换：必须由专业机构或相关授权人员完成 压缩空气：定期检查供气气压，清洗过滤二联阀，排出杂质和水分 密封条清洗：长期使用过程中，门密封条可能变脏，引起密封不严先用中性清 洁剂清洗，再用湿布擦拭本章叙述本装置的故障及其处置方法 本装置的自诊断功能一旦检测到故障， 则控制仪表显示出故障内容关于不能自诊断的故障 及容易混淆的操作错误请阅读 ［其他故障］一节本章也包括有关选用的内容6 . 1自诊断的故障△ 危 险在进行输入侧电源的处置时务必请切断（ OFF ）输入侧电源的总开关如果在电源接通（ON ）的状态下进行故障的处置时可能会导致触电，非常 危险要打开电控室时，务必切断（ OFF ）主电源开关后在进行本装置具有自诊断功能 即一旦发生故障，，控制仪表的显示 屏上显示出故障的内容关于所显示的故障内容，一并汇总在后几页的报警一览表中请根据故障的内容实施相应的处置另外，当发生了不能自诊断的故障时， 关于其处理的方法在［其 他故障］一节中予以叙述。
一旦经处置后还不能正常工作时， 请 与上海苏盈试验仪器有限公司联系6 . 2报警的处置方法现在要说明一下本装置一旦发生故障，自诊断功能起作用时的处置方法报警一览表显示屏的显示原因处置电源缺相1、 电源缺相2、 电源相序错误3、 保护器故障1、 请检查供电电源2、 更换缺相保护器3、 交换两根相线超温热箱局部温度过咼，超温报警器停止设备， 判断箱体内部试样摆放是否 合理，如果风道堵塞，极意引起局部过 热，如试样有发热，请取出发热试验， 并判断故障是否由此引起压缩机异常1、 输入电压过高2、 冷凝风机停转引起压缩机超 压3、 冷凝器堵塞引起压缩机超压4、 压缩机异常5、 压缩机内部超温保护1、 风冷型设备，请安装换气装置，确 保箱体排风口与墙壁距离 >0.8m2、 水冷型设备，请确认冷却水温度在 +5 C和+32 C之间，冷却水流恒定3、 确认电源波动小于 10%4、 确认冷凝风扇运转正常，换气良好5、 清洁风冷凝器和冷却水过滤器6、 如果压缩机内部超温保护，需要等 待6个小时重新启动7、 复位热继电器重新启动设备送风机过流1、 试验箱开门，外部水蒸气在风 机不结冰，风机不能正常运转2、 风机电流过大。
1、 检查风机状态，是否运转正常2、 复位风机电流保护3、 开门高温烘箱，排除多余水分下表说明装置不能自诊断的故障 （不显示报警的故障） 以及容易搞错的操作错误其他故障故障内容推测原因处 置即使按了摁 了面板［电 源］键，显示 屏也不亮输入电源未接通为设备供电主电源开关为 Off接通电源开关显示屏故障联系我们设备供电不符合要求检查供电电源温度升不上 去（难以上 升）试样过多减少试样数量设定温度输入值的误操作确认设定值加热器控制用固态继电器动作不良与本公司售后服务部联系加热器断线与本公司售后服务部联系控制加热的空气开关未 OFF接通空气开关温度降不下 去（难以下 降）试样发热量过大减少试样发热量制冷能力不足检查冷凝换热系统（冷凝器 /冷却塔）检查压缩机是否工作压缩机空气开关被关闭了切断主电源开关后，打开电控室，打开 压缩机空气开关冷凝风机启动电容损坏检查风机运转状况蒸发器结冰打开箱门，高温烘箱。
