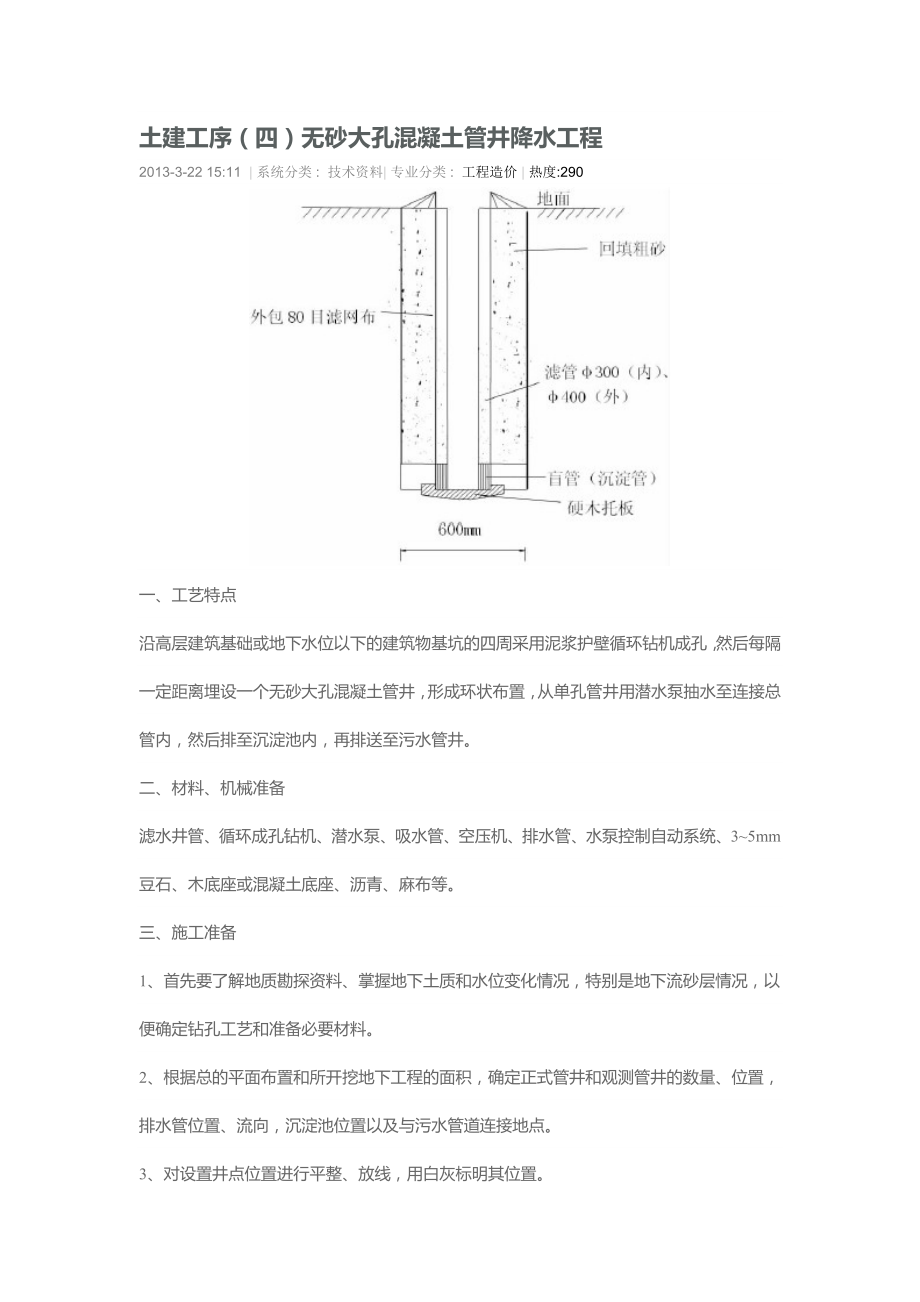

土建工序（四）无砂大孔混凝土管井降水工程2013-3-22 15:11 | 系统分类 : 技术资料| 专业分类 : 工程造价 | 热度:290一、工艺特点沿高层建筑基础或地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连接总管内，然后排至沉淀池内，再排送至污水管井二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3~5mm豆石、木底座或混凝土底座、沥青、麻布等三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道连接地点3、对设置井点位置进行平整、放线，用白灰标明其位置四、管井构造 管井的滤管为无砂大孔混凝土管，采用粒径为3~5mm的豆石加水泥按6：1左右比例预制而成，强度大于2Mpa，每节长1m左右最下部一节为有孔滤管，其空隙率为20%~25%管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以名气接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。
五、工艺流程施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水六、工艺原理1、管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程降水坡度环状形为1：103、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算七、质量要求1、大口井管降水施工的井兴、井距必须根据设计要求定位、施工2、降水深度要达到设计要求，其水位线位于基坑底部下0.05~1m，边坡要求稳定基坑干燥3、大口井管抽水采用扬程潜水泵抽水泵位于井管内，距井盘底座约0.5m，用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好5、大口井管全面抽水到土方开挖一般为3~5d八、安全环保管理措施1、所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。
操作人员进入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏2、做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品加强成品保护3、沿基坑周围安装一条主排水管，一般为101.6~152.4mm钢管，每个潜水泵与主管之间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏《测量学》模拟试卷一、 单项选择题（每小题1 分，共20 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内得分评卷人复查人1．经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A ）A 180° B 0° C 90° D 270° 2. 1：5000地形图的比例尺精度是（ D ）A 5 m B 0.1 mm C 5 cm D 50 cm 3. 以下不属于基本测量工作范畴的一项是（ C）A 高差测量 B 距离测量 C 导线测量 D 角度测量 4. 已知某直线的坐标方位角为220°，则其象限角为（D ）。
A 220° B 40° C 南西50° D 南西40°5. 由一条线段的边长、方位角和一点坐标计算另一点坐标的计算称为（A ）A 坐标正算 B 坐标反算 C 导线计算 D 水准计算6. 闭合导线在X轴上的坐标增量闭合差（ A ）A为一不等于0的常数 B 与导线形状有关 C总为0 D 由路线中两点确定7. 在地形图中，表示测量控制点的符号属于（D ）A 比例符号 B 半依比例符号 C 地貌符号 D 非比例符号8. 在未知点上设站对三个已知点进行测角交会的方法称为（A ）A 后方交会 B 前方交会 C 侧方交会 D 无法确定9. 两井定向中不需要进行的一项工作是（C ）A 投点 B 地面连接 C 测量井筒中钢丝长度 D 井下连接10. 绝对高程是地面点到（ C ）的铅垂距离A 坐标原点 B任意水准面 C 大地水准面 D 赤道面11．下列关于等高线的叙述是错误的是：（A ）A． 高程相等的点在同一等高线上B． 等高线必定是闭合曲线，即使本幅图没闭合，则在相邻的图幅闭合C． 等高线不能分叉、相交或合并D． 等高线经过山脊与山脊线正交12．下面关于非比例符号中定位点位置的叙述错误的是（B ）A．几何图形符号，定位点在符号图形中心B．符号图形中有一个点，则该点即为定位点C．宽底符号，符号定位点在符号底部中心D．底部为直角形符号，其符号定位点位于最右边顶点处13．下面关于控制网的叙述错误的是（D ）A． 国家控制网从高级到低级布设B． 国家控制网按精度可分为A、B、C、D、E五等C． 国家控制网分为平面控制网和高程控制网D． 直接为测图目的建立的控制网，称为图根控制网14．下图为某地形图的一部分，各等高线高程如图所视，A点位于线段MN上，点A到点M和点N的图上水平距离为MA=3mm，NA=2mm，则A点高程为（A ）ANM373635A． 36.4m B． 36.6m C． 37.4m D． 37.6m100°30130°30100°30DCBA15．如图所示支导线，AB边的坐标方位角为，转折角如图，则CD边的坐标方位角为（ B ）A． B． C． D．16．三角高程测量要求对向观测垂直角，计算往返高差，主要目的是（D ）A． 有效地抵偿或消除球差和气差的影响B． 有效地抵偿或消除仪器高和觇标高测量误差的影响C． 有效地抵偿或消除垂直角读数误差的影响D．有效地抵偿或消除读盘分划误差的影响17．下面测量读数的做法正确的是（ C ）A． 用经纬仪测水平角，用横丝照准目标读数B． 用水准仪测高差，用竖丝切准水准尺读数C． 水准测量时，每次读数前都要使水准管气泡居中D． 经纬仪测竖直角时，尽量照准目标的底部18．水准测量时对一端水准尺进行测量的正确操作步骤是（ D ）。
A 对中----整平-----瞄准----读数 A 整平----瞄准----读数----精平C 粗平----精平----瞄准----读数 D粗平----瞄准----精平----读数19．矿井平面联系测量的主要任务是（ D ）A 实现井上下平面坐标系统的统一 B 实现井上下高程的统一C 作为井下基本平面控制 D 提高井下导线测量的精度20． 井口水准基点一般位于（ A ）A 地面工业广场井筒附近 B 井下井筒附近C 地面任意位置的水准点 D 井下任意位置的水准点二、 填空题（每空2分，共20分）得分评卷人复查人21水准测量中，为了进行测站检核，在一个测站要测量两个高差值进行比较，通常采用的测量检核方法是双面尺法和 22直线定向常用的标准方向有真子午线方向、_____磁北方向____________和坐标纵线方向23地形图符号一般分为比例符号、_半依比例符号_________________和不依比例符号。
24 井下巷道掘进过程中，为了保证巷道的方向和坡度，通常要进行中线和____________的标定工作25 测量误差按其对测量结果的影响性质，可分为系统误差和_偶然误差______________26 地物注记的形式有文字注记、 ______ 和符号注记三种27 象限角的取值范围是： 0-90 28 经纬仪安置通常包括整平和 对中 29 为了便于计算和分析，对大地水准面采用一个规则的数学曲面进行表示，这个数学曲面称为 参考托球面 30 光电测距仪按照测量时间的方式可以分为相位式测距仪和 差分 三、 名词解释（每小题5分，共20分）得分评卷人复查人31．竖盘指标差竖盘分划误差32．水准测量利用水准仪测定两点间的高差33．系统误差由客观原因造成的具有统计规律性的误差34．视准轴仪器望远镜物镜和目镜中心的连线四、 简答题（每小题5分，共20分）得分评卷人复查人35．简述测回法测量水平角时一个测站上的工作步骤和角度计算方法对中，整平，定向，测角观测角度值减去定向角度值36．什么叫比例尺精度？它在实际测量工作中有何意义？图上0.1毫米在实地的距离。
可以影响地物取舍37．简述用极坐标法在实地测设图纸上某点平面位置的要素计算和测设过程38．高斯投影具有哪些基本规律五、 计算题（每小题10分，共20分）得分评卷人复查人39．在1：2000图幅坐标方格网上，量测出ab = 2.0cm, ac = 1.6cm, ad = 3.9cm, ae = 5.2cm试计算AB长度DAB及其坐标方位角αABabdceBA120014001600180040．从图上量得点M的坐标XM=14.22m, YM=86.71m；点A的坐标为XA=42.34m, YA=85.00m试计算M、A两点的水平距离和坐标方位角测量学 标准答案与评分说明一、 一、 单项选择题（每题1分）1 A； 2 D； 3 C； 4 D； 5 A； 6 C； 7 D； 8 A； 9 C； 10 C；11 A；12 D；13 B；14 A； 15 B；16 A；17 C；18 D； 19 A；20 A 二、 二、 填空题 （每空2分，共20分）21 变更仪器高法22 磁北方向23 半依比例符号（或线状符号）24．腰线25．偶然误差26．数字注记27 大于等于0度且小于等于90度（或[0°, 90°]）28 对中29 旋转椭球体面30 脉冲式测距仪 三、 三、 名词解释（每题5分，共20分）31竖盘指标差：在垂直角测量中，当竖盘指标水准管气泡居中时，指标并不恰好指向其正确位置90度或270度，而是与正确位置相差一个小角度x, x即为竖盘指标差。
32 水准测量：利用一条水平视线并借助于水准尺，测量地面两点间的高差，进而由已知点的高程推算出未知点的高程的测量工作33 系统误差：在相同的观测条件下，对某量进行了n次观测，如果误差出现的大小和符号均相同或按一定的规律变化，这种误差称为系统误差34视准轴：望远镜物镜光心与十字丝中心（或交叉点）的连线 四、 四、 简答题（每题5分，共20分）35（1）在测站点O上安置经纬仪，对中，整平 （1分）（2）盘左瞄准A点，读数LA，顺时针旋转照准部到B点，读数LB，计算上半测回角度O1=LB-LA； （2分）（3）旋转望远镜和照准部，变为盘右方向，瞄准B点读数RB，逆时针旋转到A点，读数RA，计算下半测回角度O2=RB-RA； （3分）（4）比较O1和O2的差，若超过限差则不符合要求，需要重新测量，若小于限差，则取平均值为最终测量结果 O = （O1+O2）/2 （5分） 36 图上0.1mm对应的实地距离叫做比例尺精度。
（3分）其作用主要在于：一是根据地形图比例尺确定实地量测精度；二是根据地形图上需要表示地物地貌的详细程度，确定所选用地形图的比例尺 （5分） 37 要素计算：从图纸上量算待测设点的坐标，然后结合已有控制点计算该点与控制点连线之间的方位角，进而确定与已知方向之间所夹的水平角，计算待测设点到设站控制点之间的水平距离 （3分）测设过程：在设站控制点安置经纬仪，后视另一控制点，置度盘为0度，根据待定方向与该方向夹角确定方向线，根据距离确定点的位置 （5分） 38 高斯投影的基本规律是：（1） （1） 中央子午线的投影为一直线，且投影之后的长度无变形；其余子午线的投影均为凹向中央子午线的曲线，且以中央子午线为对称轴，离对称轴越远，其长度变形也就越大；（2） （2） 赤道的投影为直线，其余纬线的投影为凸向赤道的曲线，并以赤道为对称轴；（3） （3） 经纬线投影后仍保持相互正交的关系，即投影后无角度变形；（4） （4） 中央子午线和赤道的投影相互垂直评分说明：答对一条得2分，答对三条即可得满分 五、 五、 计算题（每题10分，共20分）39 bd = ad – ab = 1.9cm， 因此△X = -38m； ce = ae – ac = 3.6cm, 因此△Y = -72m; （3分） (或由图根据比例尺和距离计算A、B两点的坐标) 因此距离为：81.413m （6分）AB的方位角为：242°10′33″ （10分）（方位角计算应说明具体过程，过程对结果错扣2分） 40 △X = XA – XM = 28.12m, △Y = YA – YM = -1.71m (2分) 距离d = (△X2 + △Y2)1/2 = 28.17m （5分） 方位角为：356 °31′12″ （应说明计算过程与主要公式） （10分） 可通过不同方法计算，如先计算象限角，再计算方位角。
说明：在距离与方位角计算中，算法公式对但结果错各1分。
