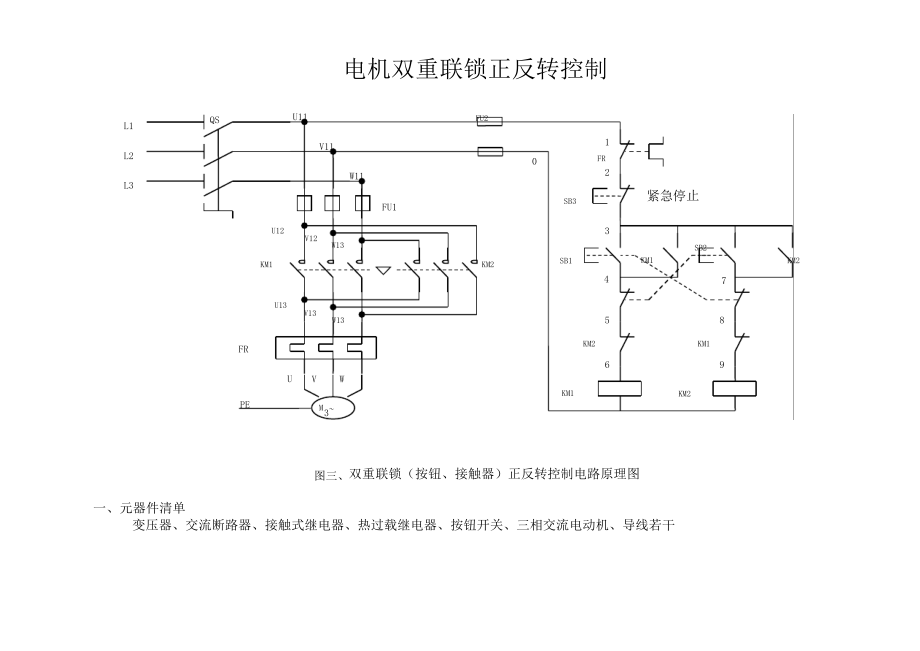

电机双重联锁正反转控制 图三、双重联锁（按钮、接触器）正反转控制电路原理图 一、元器件清单 变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干 QS L1 L2 L3 U11 V11 W11 FU1 FR 3 PE M U V W U12 U13 V12 V13 W13 W13 KM1 KM2 FU2 1 2 3 FR SB3 KM2 KM1 KM1 KM2 KM1 KM2 SB1 SB2 4 5 6 7 8 9 0 紧急停止 二、工作原理分析：A、正转控制：按下 SB1 SB1 常闭触头先断开（对 KM2 实现联锁）SB1 常开触头闭合 KM1 线圈得电 KM1 自锁触头闭合（实现自锁）电机 M 启动连续正转工作 KM1 主触头闭合 KM1 联锁触头断开（对 KM2 实现联锁）B、反转控制：KM1自锁触头断开（解除自锁）电机 M 失电，停止正转 SB2 常闭触头断开 KM1 线圈失电 KM1 主触头断开 按下 SB2 KM1 联锁触头闭合 KM2 线圈得电 SB2 常开触头闭合 KM2 自锁触头闭合（实现自锁）电机 M 启动连续反转工作 KM2主触头闭合 KM2 联锁触头断开（对 KM1 实现联锁）C、停止控制：按下 SB3，整个控制电路失电，接触器各触头复位，电机 M 失电停转；。
