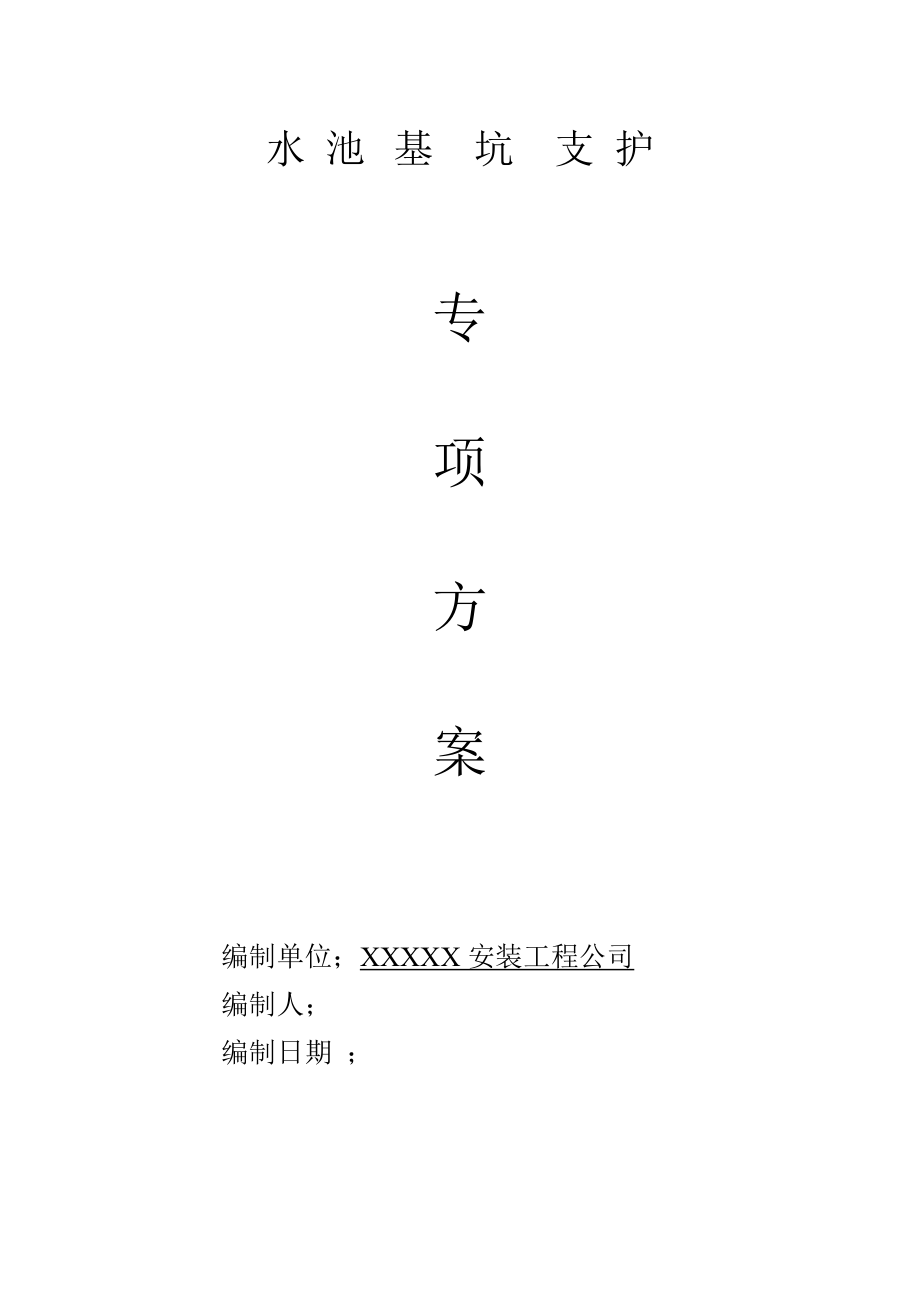

水 池 基 坑 支 护专项方案 编制单位；XXXXX安装工程公司 编制人； 编制日期 ； 施 工 方 案一、工程慨况我项目部承建的XXXXX厂房附属水池工程,建筑物长10.25米,宽9.25米,埋深1.03米,基坑开挖长14米,宽13米,深4.2米. 二、基坑支护说明基坑采用密支撑反扣槽钢支护,上部设支撑横挡及横支撑.在基坑开挖前,先定出并打设四脚支护槽钢,四脚支护槽钢打好后,先挖除顶层土方并加设槽钢横挡. 横挡设好后,先打设三方反扣槽钢密支撑.诼渐挖除土方诼渐加设横支撑,最后打设第四方槽钢密支撑及横支撑.由于地质较差,支护槽钢采用6M长「25重型槽钢,采用密支撑反扣打设,支撑项高程控制在4.2M左右,横支撑采用6米槽钢100钢管联和支撑，支撑施工先挖除上层土方后,加设槽钢支撑,用电焊焊接,再挖除下层土方.每次挖土方长度控制在3米左右,上层土方挖深控制在1.5米,支撑好之后,再挖除下层土方,依次挖除基坑土方.三、施工流程施工定位——打设支护定位槽钢——设支撑横挡——打设槽钢——挖土方及设横支撑四、 施工方法1.施工定位;测量好槽钢位置,打好控制木桩,用红线拉好控制线及高程.2.挖顶层土方;槽钢打设好之后,先挖除上层土方深0.5米左右,挖土深度要控制好,太深有可能槽钢倾斜.挖到1.0米深度后设横支撑.3.设槽钢横挡;设制时严格控制槽钢的顺直度垂直度,顺直度是控制的重点.如槽钢往桩内侧偏位,将对挖土时产生较大的影响. 4.打设槽钢;采用挖掘机打桩,打设时严格控制槽钢的顺直度垂直度,垂直度是控制的重点.如槽钢往桩内侧偏位,将对挖土时产生较大的影响,将会增加人工投入.5. 设制横支撑及挖土方；上层土方挖好后,设制横支撑,设制时采用挖机吊装,电焊焊接牢固.横支撑设制好之后，挖除下层土方至设计标高后再挖上层土方,设制横支撑,依次施工。
五、安全文明施工措施 1.开挖机械不得在输电线下工作,机械的任何部位与架空输电线最远距离不得低于2米.2.机械下挖前,应检查离合器,钢丝绳等,经空车运转正常后,方可作业3.人工挖土时,前后操作人员距离不得小于3米,堆土应在1米以内.且高度不得超过1.5米.4.机械在离电缆1米内严禁作业,应用人工挖掘.5.配合机械作业的人员应在机械回旋半径外作业6.挖土时发现管道,电缆及其它埋设物时,应停止开挖,及时汇报,不得擅自处理. XXXX安装工程公司2005年12月3日室外排水管沟及井室工程检验批质量验收记录（GB50242-2002）表9.4 编号：050603□□□工程名称分部工程名称项目经理分项工程名称及施工单位 验收部位施工执行标准名称及编号专业工长/证号（施工员）/分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1管沟的基层处理和井室的地基必须符合要求。
（9.4.1条）2各类井室的井盖应有明显的文字标识，不得混用 （9.4.2条）3井圈和井盖的选用及安装 （9.4.3条）4重型铸铁和混凝土井圈的垫层制作9.4.4条）一般项目1管沟的坐标、位置、沟底标高应符合要求 （9.4.5条）2管沟的沟底层的土质要求9.4.6条）3坚硬沟基的管道敷设 （9.4.7条）4管沟回填土的材质及施工工艺 （9.4.8条）5井室的砌筑及基层处理 （9.4.9条）6管道穿过井壁处，应用水泥砂浆分二次填塞严密，不得渗漏9.4.10条）施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日室外排水管道安装和排水管沟及井池工程检验批质量验收记录（GB50242-2002）表10.2、10.3 编号：050701/050702□□□工程名称分部工程名称项目经理 分项工程名称及施工单位/验收部位施工执行标准名称及编号专业工长/证号(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1排水管道的坡度。
(10.2.1条)2管道埋设前灌水和通水 (10.2.2条)3沟基处理和井池底板强度 (10.3.1条)4检查井、化粪池的底板及进、出水管的标高 (10.3.2条)一般项目1管道的坐标、标高应符合设计要求允许偏差(mm)实 测 结 果坐 标埋 地100敷设在沟槽内50标 高埋 地20敷设在沟槽内20水 平 管纵横向弯曲每5m长10全长（两井间）302水泥捻口制作 (10.2.4条)3铸铁管外壁安装前除锈 (10.2.5条)4承插接口连接的承口方向 (10.2.6条)5混凝土管或钢筋混凝土管抹带接口的制作 (10.2.7条)6井、池的规格、尺寸、位置和砌筑10.3.3条)7井盖选用应正确，标志明显，标高正确 (10.3.4条)施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员： 技术负责人：年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日骨架隔墙检验批报审表工程名称： 编号：A5－ 致：XXXXXX监理有限公司事由：检验批报验内容：我单位已完成了XXXX 层卫生间骨架隔墙工作，现上报该工作报验申请表，请予以审查和验收。
附件：骨架隔墙检验批质量验收记录 1份；承包单位（章） 项目经理日 期 2005、审查意见：项目监理机构： 总/专业监理工程师：日 期：本表一式三份，经监理单位审批后，建设单位、监理单位、承包单位、各存一份。
