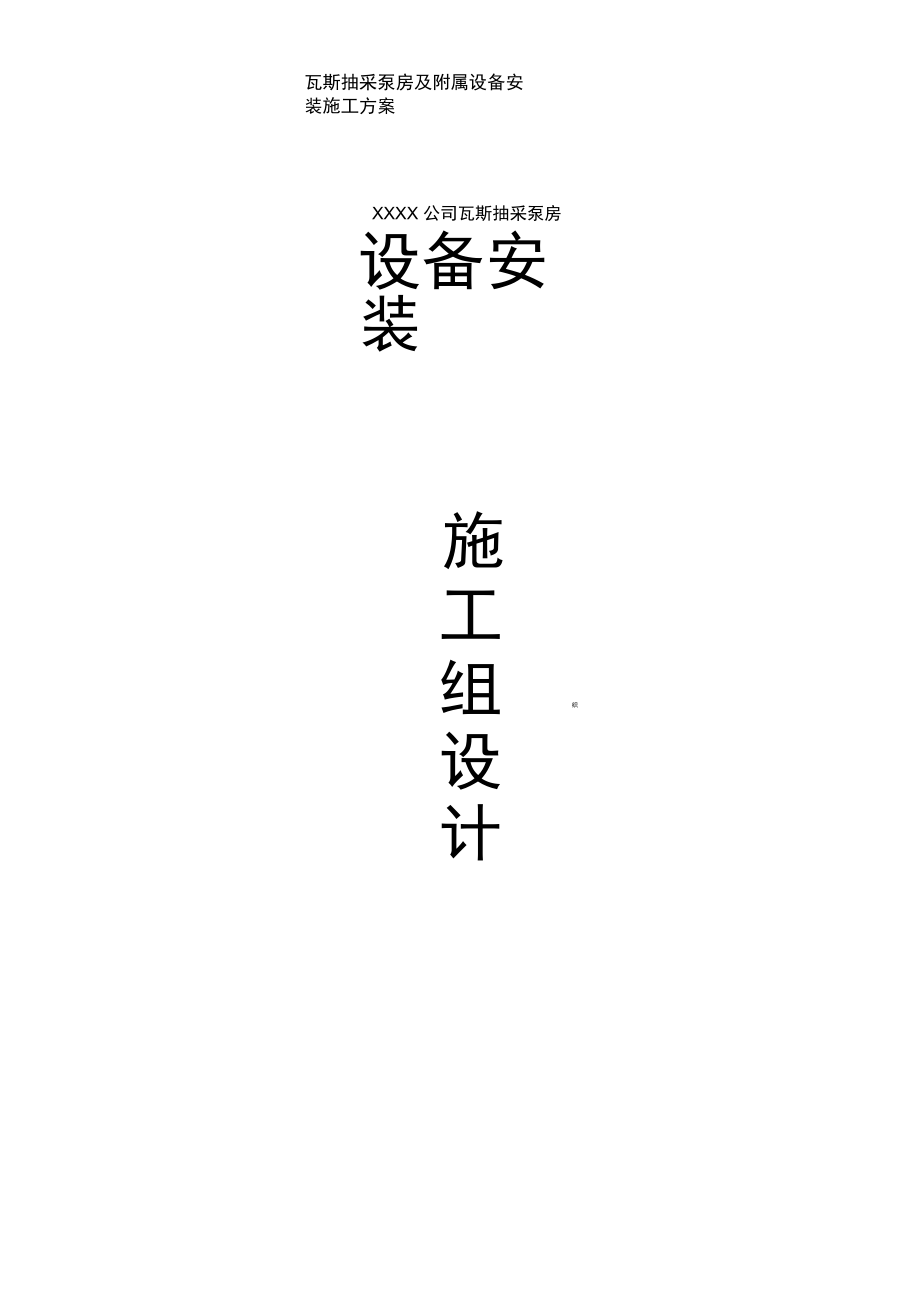

瓦斯抽采泵房及附属设备安装施工方案XXXX 公司瓦斯抽采泵房设备安装施 工 组 织 设 计XXXX工程名称：XXXX公司瓦斯抽采泵房设备安装施工单位:编制： 审核： 批准：第一章： 工程概况瓦斯抽米泵房及附属设备安装施工方案第一章： 第三章： 第四章： 第五章： 第六章：第一节第二节第三节第四节第七章：施工准备工作施工进度计划安装工程质量保证体系施工安全技术措施施工工艺和验收标准 总则真空泵组安装管道安装气水分离器、防回火器、防爆器安装 电气安装第一节第二节第三节第四节第五节第六节 第八章：成套咼压开关柜安装成套低压配电屏安装电气装置接地电缆敷设母线、支柱绝缘子和套管安装电机安装联动试运转和工程验收第一章 工程概况瓦斯抽采泵房及附属设备安装施工方案XXXX公司是XXXXXX在XXXX区建设的第一对矿井，矿井设计生产能力 年0.9MT/A此次安装主要是瓦斯抽采和泵站设施、给水排水设备（包括日用 消防和瓦斯抽采泵站水泵房、冷却塔和旁滤水系统设备） 、通风设备和 配电和监控系统；主要工程内容为： 2 套 2BEC72 水环式真空泵机组（ 6kv、 630kw）安装、2台钢丝网防回火器安装、2台水封式防爆器安装、2台气水分 离器、螺旋焊管以和管路附件等安装（© 630X 7、© 529X 7）。
百年大计质量第一，为保质保量的按期完成该安装工程，特编制本施工组织设计依据资料：1、XXXX公司提供的设计图纸2、待安设备的随机说明书和资料3、《煤矿安装工程质量检验评定标准》4、《煤矿安全规程》5、《煤矿机械安全技术操作规程》6、《煤矿瓦斯抽放规范》7、《矿井瓦斯抽放管理规范》第二章施工准备工作一、安装人员组织1、项目部经 理：副经理：技术负责人：安装组组长：2、施工人员：起重工：等人钳 工：等人铆 工：等人管道工：等人电气焊： 等人电工： 等人二、 组织安装人员学习熟悉设备图纸、技术资料、安装技术标准、施工措 施、安全规程和各项验收规范三、 组织安装技术人员和安装主要人员参观学习，熟悉地面瓦斯抽采工程 设备情况，学习兄弟单位的安装经验四、 组织有关技术人员和施工负责人参加现场校对，并做好记录1、 协同甲方检查验收待安土建基础是否达安装和设计要求，对不符要求 处要求甲方协调土建整改直至达标2、 按设备供货清单，检查数量与规格型号是否与供货单相符，检查设备、 配件的质量证明和外观质量五、 安装用主要设备安装用设备明细表序号名 称规格单位计划数量备注1长城汽车1.5T部12起重绞车15t台13焊机Bx3-500-1bx1-500台44切割机Jig-350台25落地砂轮机m3025台26电动角向磨光机sim-180c, 100a台各47葫芦1t 〜20t台各1〜28回头滑5t、10t台各49钳工台案台310水准仪0.01mm台211框式水平仪0.02mm套212千分表和表座套213平尺（铁）2m件114游标卡尺200mm、300mm支各215万用表块216摇表块217钳型电流表块218深度尺200mm支119塞尺200mm套220弯尺200mm、250mm支各321划规6#、8 #支各322钢板尺100mm〜1m支各2〜323钢卷尺50m/30m/15m/10m支各224钢卷尺2、3、5m支各2025外卡钳6#、 8#支各226内卡钳6#、 8#支各227木工弯尺500mm支5序号名 称规格单位计划数量备注28冲击钻头© 12/ © 20/ © 22mm支各229手枪钻0-6mm, 1-13mm支各230钻头© 5~© 16mm支各2〜531板牙m12 16、20、m30支各232绞杠支333平口钳300mm台234台虎钳200mm台335套筒扳手24件套236梅花扳手12件套437呆头扳手10件套438内六角扳手10件套439活扳手200、300、400mm把各4〜840手钳4#、6#、8#把1041尖咀钳6#把442螺丝刀6#、8#支3043十字螺丝刀6#、8#支2044三角刮刀300mm支645扁锂250、300、350mm支2046手钳4#、6#、8#把1047半圆锂300mm支648三角锂250mm支549什锦锂12支盒250油石20 x 60 x 200mm块251铁皮剪把252布剪把4653大锤18Kg 12 Kg把各454手锤0.5、1、1.5 Kg把1555剁斧把16序号名 称规格单位计划数量备注56安全带副1057安全帽个7058电焊面具个1259气割面具套460氧气瓶个661乙炔气瓶个362割把大、中支各4-863气焊枪大、中支各4-664砂轮片© 350mm © 180、© 100mm个各60、50、3065滚杠© 60X 305MM根1066垫板（木）60 X 300 X 3M块1367枕木块1268焊条© 3.2、 © 4、 ©5.0mmKG100069氧气瓶20070乙炔瓶10071电缆62、82、102 mmM32072管子铰板普通式114套273铁丝8# 、 10#KG20074螺旋千斤顶10、20t个各275液压千斤顶30t个276线坠0.25、0.5个877剥线钳把278棕绳3/4# , 7/8#盘各479麻绳© 16条4080工具箱大、中、小个各281工程线KG482三相刀闸20、 30、 60A个各4序号名 称规格单位计划数量备注83接线板块384试电笔支485黑胶布盘4086回头滑3T个287开门滑1、2、3T个888钢丝绳1/2，3/8，5/8m各20089绳套#3/8 x 0.6m 〜4m条40各种规格90塑料绝缘带盘691保险丝20、30、40、60A盘各692管钳350mm、500mm把各893焊钳500A把494电表3 相 40、60A块各695电表单相 10-20 , 20-40块各496合股电线2.5m35097花线m30098扁铲200个1099撬棍1.5m, 2m条各610025T汽车吊台1合同租用101氩弧焊机套1全套102氩气瓶3103合金氩弧焊焊丝Kg25104弯管机套1全套105桌子张3106牛头刨床B6050c台1107车床C620台1108钻床Z32k台1109部1第三章施工进度计划I 、本工程在施工过程中，各施工班组要密切配合，互相支持，认真抓好 现场管理，在确保安全、质量的前提下，充分调动施工人员的主观能动性，树 立全局观念，力争缩短施工工期。
2 、请求甲方给与大力支持，特别是在外部协调材料、设备供应、后续土 建施工等方面满足施工进度和质量上的要求， 否则会直接影响到本工程设备安 装的施工进度3 、每台设备安装的工期，在不影响后续设备安装、保证安装质量的前提 下，可根据设备实际到货的顺序作适当的调整第四章 安装质量保证体系一、质量保证的组织机构质量保证责任人员：质保工程负责人男研究生高级工程师（项目经理）质保技术负责人男大学工程师责任施工员男大专项目部项目副经理责任检验员男技校兼职质量检查员责任岗位姓 名 性 别 文化程度 技术职称和职务三、各责任人员的职责和权力 质量保证体系是在项目经理领导下，技术负责人主持和组织实施，各专业 系统的责任人员认真执行的质量控制系统1 、质量保证技术负责人：（1）负责质量管理措施的贯彻实施，并向经理汇报工作2）布置、检查、协调各责任人员的工作，并保证他们行使职权3）负责处理各类责任人员职权范围以外的质量工作 4） 对各责任人员在工作中有争议或不明确的问题，作最后决定权2 、责任技术人员（1）按照“规程”和有关标准，审查施工图纸，制定施工组织设计方案， 保证其正确性、完整性、经济性、可靠性，并向技术总负责人报告工作。
2）有权对图纸、资料方面的争议做出判断，根据具体情况与有关部门 联系或修改施工方案3）负责审查材料的代用，不良品的回用意见和修理方案4）负责监督、检查、设计、审图和工艺的执行情况5）参加重大事故分析会，组织、编制重大事故返修方案6）负责相关安装、验收文字资料的收集整理和标准化3、责任材料人员：责任施工人员同技术责任人员一道负责该项职责1）对该产品所使用外协件、外购件和材料的质量负责，监督检查外协、 外购件和材料的采购、入库、发放等材质方面的工作制度和执行情况2）监督检查有关部门发放的材料代用手据，是否符合在关材料代用的 规定的要求3）对不合格的材料有权做出不准使用的指令，并报技术负责人4 、责任施工人员：（1）负责制定并组织贯彻执行下达的工艺、检验文件、并向生产班组做 好技术交底，负责将有关质量信息和时反馈到技术负责人员2）有权对技术文件中的疑问提出修改意见，并且和时协同有关责任人 员解决问题3）负责并组织好各工序的质量控制，对违犯工艺纪律人员提出处理意 见4）负责对所属人员的工作质量和技能水平做出决定5 、责任检验人员：（1）对生产过程中与本职有关的产品质量，控制检验工作负责2）负责在生产过程中的检验方法、检测工具、执行标准和工作程序的 正确性，对所发生的检验报告和凭证的正确性负责。
3）对生产过程中本业务范围内的主要工序和重要指示的错、漏检负责4）有权制止违犯工艺纪律和操作规程的行为，并向质量保证负责人报 告四、责任人员的工作标准和考核（1）、各有关责任人员明确工作任务、工作职权、工作依据工作程序，认 真处理本岗的技术和质量问题2）、要求资料齐全、完整、明确、统一，签发和时3）、所有责任人员必须熟练掌握本岗位的质量标准和法规并不断提高自 己的业务技能4）、由质量技术负责人，定期召开质保体系运转会议，和时地分析和总 结，保证质保工作的正常进行5）、对于严重失控的责任者，不遵守工艺纪律，工作质量低劣的人员， 建议公司酌情处罚第五章 施工安全技术措施安全施工是党和国家的一贯方针， 由于本系统在施工中土安两类工程有可 能出现交叉作业，加之工期紧、施工难度大，为确保施工安全顺利进行，特依 据《煤矿安全规程》和有关规程，编制如下施工安全措施：一、总则：1、开工前必须组织所有参加本工程的施工人员、绞 （ 吊）车司机，认真学习本 施工组织设计，着重学习安全措施，牢固树立“安全为天”的思想，使人人做 好自主保安和相互保安、确保安全施工凡未参加学习本措施的人员或学习考核未合格者不得上岗。
2、每项工程施工前，必须组织参加施工人员学习本项工程施工安全的注意事 项和要求，并做好记录备查3、坚持班前班后会制度，做到上班布置安全，下班总结安全，发现不安全因 素立即解决，不处理好，不得施工4、严禁违章指挥、违章作业和违犯劳动纪律，作业人员有权拒绝违章指挥， 对违章人员，当班负责人有权让其离开作业场地5、建立健全各项安全管理制度，各类管理制度必须挂牌或张贴于岗位明显处， 以便遵照执行6、专（兼）职安全检查员，负责本工程的安全检查工作，各施工队、班组的 安全网员负责本班组的安全工作，安全员、网员应和时填写本班、或当时安全 情况和注意事项，以提醒其它班的人员做到安全施工7、凡进入现场的人员都必须戴安全帽8、凡高空作业人员必须佩带安全帽、安全带、足穿胶底鞋，且身体健康、无 病容方可登高作业9、凡本工程作业人员，班前严禁饮酒，凡饮酒者均不得让其参加作业，并劝 其立即离开施工现场，听候处理10、所使用的安全带，除专人检查外，使用人员在使用前必须认真检查，确认 完好方可使用11、施工中所搭设的脚手架、工作平台、必须搭牢固，利用永久构件铺设木板 做工作平台时，必须用细麻绳捆扎牢靠12、使用吊车时，施工技术人员必须认真把被吊物的重量、特点和作业目的、 详细向吊车司机交待清楚，以便确保吊运（装）工作安全。
二、运输和起重注意事项：l 、地面施工场地应保证有畅通的运输通道和平实的场地，以便大型构件、设 备的进入和存放2、采用钢丝绳水平牵引时，转弯处应设导向滑轮导向3、所有起重、牵引用绞车、行车、滑轮（组） 、葫芦、钢丝绳、钩头、卸扣、 绳扣、绳卡等起重设施和吊挂设施使用必须由专人进行检查，凡有缺陷的，一 律严禁使用4、绞车、滑轮（组） 、葫芦等设施的运转部位使用前根据情况进行加油、 （或 换油）润滑、保证运转灵活、可靠5、施工中，设专人每天对绞车、钢丝绳、钩头等悬挂装置进行检查维护，使 之处于完好状态，每天检查后必须做好记录6、提吊绳套的安全系数不得小于 8，牵引绳、溜绳不得小于 3.5 7、被吊物上有棱角或利用有棱角物挂绳套时，必须在绳套处加垫柔性物体， 或过渡板，防止伤绳8、吊运设备时，若必须在设备加工面上绑扎绳套时，必须在绳套与精加工面 加垫足够强度的柔性物，以防止损伤加工面9、重物的运输和吊装都必须有专人统一指挥，明确指挥信号，参加作业人员 必须服从命令听指挥，集中精力，严禁打闹，坚守岗位10、设备、构件吊装时，绳套的夹角一般不得大于 45°，重物离开地面 100mm 左右时，应暂停起吊，检查捆绑、绳套情况，确保无误后再进行，重物放置时 应注意承重区域。
11、起吊重物时，应将重物活动副件拆下或认真固定好，防止吊运过程中副件 变位，造成重心变化而发生意外三、电、气焊使用注意事项： 电气焊除遵守本工种操作规程外，还必须遵守下列规定：1、电气焊机的电源线、把子线、地线必须绝缘良好，护皮无损坏现象，地线 必须直接与焊物焊口处联结，以防止打伤已悬挂的钢丝绳2、电焊机必须做到专人停送电，用时送电，停用时和时停电3、氧气瓶、乙炔瓶应分开放置，乙炔瓶严禁倒放置，两种瓶子和氧气带、乙 炔带严禁触油4、气割作业时，应做到用时开气、不用时和时关气5、电、气焊作业场地应清理干净，无燃品，并放置消防灭火设施6、在焊接或气割时，附近如有张紧的钢丝绳，则必须设隔离设施，严防打、 烤伤钢丝绳7、电气焊作业结束后，要和时清理现场，防止留下火种四、电气作业注意事项：1、临时施工电源和各种用电设备应有专人检查维护，使之处于良好的运行状 态2、所有用电设备必须有良好的接地，停、送电必须有专人负责，并严格按停、 送电程序进行，操作高压开关时，必须佩戴合格绝缘手套和穿绝缘鞋3、送电前必须通知现场有关人员，非工作人员禁止动摸电气设备4、对系统线路，保护部分不得随意改动5、严禁在设备近处使用电气焊（喷灯） ，防止烤坏设备，必须使用时要采取保 护措施。
五、其它方面的注意事项：1、使用易燃易爆品时，周围应严禁烟火 , 化工产品均应单独存放2、设备穿地脚螺栓，加放垫铁以和为吊车服务时，应注意挤、压、碰、撞事 故发生3、要注意文明施工，下班前应和时清理场地，用电设备和时停电，氧气、乙 炔和时关闭4、无防范措施不准在同一空间上下层同时作业，作业场所构架、跳板、立柱 牢固稳定，梯子应放置稳妥，并设人扶梯，梯上有人时不准移动梯子在施工中遇有特殊情况和本施工组织设计未包括在内的工序时再随时编 制施工措施，进行传达实施瓦斯抽采泵房及附属设备安装施工方案第六章施工方法和技术要求第一节总则一、基础复验，测量各部尺寸1、 基础施工达到养护期后，必须经质检站测试合格并核实其浇灌质量确实达 到设计要求2、 复测基础几何尺寸是否与设计图纸相符，表面有无蜂窝、是否符合标准3、 基础划线：按图纸要求进行基础划线并把各楼层的标高和各轴线引到各楼 层的内墙上(甲方供)4、 设备基础尺寸和位置质量要求(1) 、基础坐标位置(纵横轴线允差士 5mm(2) 、基础各不同平面的标高 允差士 20mm(3) 、基础上平面的外形尺寸 允差—20mm凸台上平面的外形尺寸 允差一20mm凹穴尺寸 允差+ 20mm(4) 、基础上平面的不水平度 5/m 全长允差10mm(5)、预埋地脚螺栓标高(顶端) 允差士 20mm中心距(根部和顶部两处测量)允差士 5mm允差士 10mm 允差+ 20mm 允差10mm(6) 、预留地脚螺栓孔 中心位置 深 度 孔壁的铅垂度二、垫铁的使用1、除机座下指定的垫铁位置外，轴承下和基础螺栓两侧均应设置垫铁；垫铁 组在能放稳和不影响灌浆的情况宜靠近基础螺栓；相邻两垫铁组间的距离为500 —1000mm2、 每一组垫铁的层数一般不超过三层，放置平垫铁时最厚的放在下面，最薄 的放在中间并应将各垫铁焊实，但铸铁垫铁可不焊。
3、 每一组垫应放置整齐平稳，接触良好，垫铁与基础的接触面不少于 60%( 3 —5mm设备找平后，垫铁应露出设备底座面边缘，平垫铁应露出 10— 30mm 斜垫铁应露出10— 50mm4、 斜垫铁应与同号平垫铁配合使用，如“斜 1”配“平I”、依此类推5、 垫铁的材料为普通碳素钢或铸铁，平垫铁的最小厚度为 10mm普通碳素钢 材料严禁有裂纹6、 主轴减速机、电动机、制动闸、导向轮基座所用的垫铁表面粗糙度必须达到6.3的要求7、 设备机座找正后，同组垫铁中各垫铁之间应断续焊接牢固，每段焊接长度 不小于20mm焊接间距不大于40mm瓦斯抽采泵房及附属设备安装施工方案&垫铁安装后经甲方、监理验收合格，且做好隐蔽工程，验收合格方可隐蔽, 竣工或中间验收时检查隐蔽工程记录9、垫铁安装允许偏差和检验方法项次项 目允许偏 差检验方 法1每组垫层数3层1层-2层:2垫铁总咼度不少于60mm-10mm检查隐蔽工程 记录3平垫铁露出设备底座面边缘10-30mm士 5mm4斜垫铁露出底座设备面边缘10-50mm士 5mm三、 螺栓连接1、 螺栓拧紧后，螺栓应露出螺母 2—4个螺距2、 基础螺栓的螺母与垫圈和垫圈与设备间的接触均应良好。
3、 安装基础螺栓应调垂直4、 基础螺栓上的油脂和污垢应清除干净，但螺纹部分应涂油脂四、 铆、焊接1、 所用的钢材型号、规格、材质必须符合设计技术文件要求2、 所用钢材要平直、无显著扭曲，下料和焊接处应无卷边、毛刺、尖棱；焊接要牢固、 无变形3、 铆接的迭板要平直，铆成铆钉外形尺寸应符合要求;焊接用焊材质量、规格和施焊 方法必须符合设计要求，焊缝表面要无裂纹、夹渣、焊瘤、烧穿、弧坑等明显缺陷, 气孔、咬边要符合要求，焊波应均匀，焊渣和熔合性飞溅物应清理干净五、 二次灌浆1、 设备安装前，混凝土基础二次灌浆处应剁成麻面，放置垫铁部位，垫铁与 基础面应接触良好，并在灌浆前用水冲洗干净2、 灌浆时，必须捣固密实，基础螺栓严禁产生歪斜3、 二次灌浆所用砂浆的强度应比基础的混凝土强度等级高一级4、 砼要每日保养，为期不少于一星期六、 设备吊运设备在吊装、运输过程中要根据设备的重量、外形尺寸合理的选好、用好吊运设备和绳等起重工具，吊运过程中，不准拆除设备外包装和底托架（因受起重设备的限制须拆开分次吊装的设备要制定专门的吊运措施） ，不得磕碰和损伤设备每台设备就位，要分别制定方案七、 设备就位找正和找平1、 所有设备和主要材料，必须符合设计规定和产品标准并具有出厂合格证。
2、 设备就位前，按设备安装关系图和设备安装图，放出安装基准线3、 平面安装基准线对基础实际轴线距离的偏差v 20mm4、 就位前必须将设备底座面的油污、泥土等赃物除去，灌浆处的基础应剁成 麻面5、 设备安装过程中应精心操作，防止损坏6、 设备安装过程中应自检、互检、专检相结合，并做好检验记录7、 每台设备的安装、调试、试车按煤矿设备安装、验收规范进行，每台设备 验收合格后，才能进行系第二节 真空泵组安装1、 泵体和主电动机下安装的垫铁规格不得小于标准“一类”的规定2、 垫铁安装和使用，基础螺栓，二次灌浆联轴器的安装必须符合本章第一节 规定3、 安装时用钢尺拔动联轴器检查泵轴的窜量必须符合设备技术文件的规定， 一般 1~2 mm4、 泵轴向水平度不得超过1/10005、 泵与电机连接后要稳固可靠，盘车灵活，盘动无明显阻滞，无异常声音6、 泵体的安装的允许偏差和检验方项次项目法 方 验 检1|叶线^1合2衡 位 泵 出 级况轮 多情叶度宽口进内翼 异 在调巳 过口 经施 项查 本检 检垃 不宀 可整录3置 立 泵O ^1查 检 量 尺 线 吊4高 标 体 泵O T— 士查 检 线 平5* 泵 台 多5查 检 量 尺 线 吊6差 互 相 高 标 体 泵 台 多O2查 检 仪 平注：指机头成一条线时的偏差第三节管道的安装1 、管子、管件和阀门的验收。
管子、弯头、阀门的材质、规格、型号必须符合设计要求，合格上须注明水压试验的参数到货后，按数量的 10%进行抽查2 、管道支吊架应焊接牢固，无漏焊裂纹等缺陷3 、管道焊接表面严禁有气孔裂纹、夹渣、熔合性飞贱物4 、焊接管道的焊条，必须进行烘干，焊条、焊丝的牌号、规格、质量必 须符合设计要求5 、焊缝咬边深度不得超过0.5mm,每条焊缝的咬边长度不得超过焊缝全长的 5%且不大于 50mm6 、焊缝无损探伤须符合设计要求7 、阀门和其它连接件安装应朝向合理8 、管道安装的坡向应符合设计要求，坡度偏差值不超过设计值的 1／39 、管道穿墙和过楼板要加有套管，穿墙套管长度要大于墙厚，穿楼板套 管高出楼面50mm焊缝应位于套管外，管道与套管的间隙要用石棉和其他不可 燃材料填塞10 、两法兰应平行并保持同轴性，螺栓能自由穿入；螺栓穿向一致，外露 长度相等11 、阀门安装位置、进出口方向正确，连接牢固，启闭灵活12 、水平管道的弯曲度 DNC 100mm时允差2/1000，最大50mm DN>100mm 时允差3/1000，最大80mm主管垂直度偏差允差 5/1000，最大30mm成排 管道的间距允差 15mm。
13、管道安装后，要按系统进行强度试验，强度试验压力应大于工作压力 的 1.5 倍第四节 气水分离器、防回火器、防爆器安装一、 气水分离器基础制作1 、气水分离器安装位置应选择在通风良好，无建筑物影响，无粉尘，无热气 的合适场所2、 气水分离器基础必须按厂方提供的基础图设计施工3、 各基础面标高就在同一水平面上，标高误差不大于 10mm二、 气水分离器的安装1 、气水分离器安装一般由厂方专业技术人员安装，或厂方派专业技术人员指 导安装2、 气水分离器顶部不准动用气焊，电焊和其它明火，以防发生火灾3、 电机安装完毕，连接动力电源时，自电机接线盒的引出线要下挂成 U字形， 防止雨水沿电源线进入，出线孔要堵封4、 管道上应安装滤网，保证循环水的清洁5、 加注减速器齿轮油，满至油标刻度，油号： N320中负荷工业齿轮油6、 试用前，请先将冷却塔脚和基础预埋铁板焊接 三、 防回火器、防爆器的安装铜网式防回火器、水封式防爆器均为整体设备，直接吊装就位保证与管路 的衔接和密封性即可第七章 电气安装第一节 成套高压开关柜安装1、高压开关柜的试验调整结果必须符合电气试验规定或出厂技术文件的 规定，检查试验调整记录。
2、 检查瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷3、 柜内母线和引线安装的检验和评定必须符合标准附录 E中E.2的规定 (标准一是指《煤矿安装工程质量检验评定标准》，下同)4、 送电无异常现象，仪表和声光信号齐全清晰正确5、 位置正确、固定牢靠、零部件完整、操作部分灵活、分合闸指示正确、 闭锁装置齐全可靠6、 断电保护整定符合设计(整组试验)7、 成列安装时应排列整齐，盘面颜色应和谐操作和联动试验动作正确，符合设计，辅助开关切换接点动作正确可 靠9、 柜内装真空断路器时应符合本标准第 36.8节中的有关规定10、 柜内清洁无杂物，油漆完整均匀，编号醒目字迹工整11、 柜内二次结线应符合标准附录 E中E.1的规定12、 高压柜接地安装的应符合标准附录 E中E.3的规定13、 成套高压开关柜安装的允许偏差和检验方法应符合下表的规定柜安装允许偏差和检验方法项次项 目允许偏差(mm)检验方法1基 础 型 钢顶部平直 度每米1拉线、尺量检查全长52侧面平直 度每米1全长53柜盘安装每米垂直度1.5吊线、尺量检查:4盘顶平直 度相邻两盘2直尺、塞尺检查成排盘顶 部5拉线、尺量检查5盘面平整 度相邻两盘1直尺、塞尺检查成排盘面5拉线、尺量检查6盘间接缝2尺量检查注：基础型钢应可靠接地，安装后，其底面宜高出抹平地面 10-20m m (手车式柜除外)。
第二节成套低压配电屏安装1、 低压配电屏线路的绝缘电阻必须大于 0.5MQ,瓷件或胶木绝缘严禁有裂纹、 破损等缺陷2、 送电无异常现象，仪表声光信号齐全、清晰、正确3、 低压配电屏安装应符合下列规定：(1) 刀闸开关操作机构灵活可靠刀闸接触良好2) 熔断器接触良好，熔体额定电流符合设计3) 接触器动作灵活，消弧罩无破损，触头表面光滑接触良好 4） 磁力起动器和空气开关动作灵活、触头表面光滑、接触良好，热继 电器的热元件与被保护电器配合正确5） 保护整交值应符合设计动作可靠 6） 操作和联动试验动作正确，符合设计辅助开关的切换正确、可靠4、各部油漆完整、均匀，盘面编号醒目、字迹工整、整洁、美观5、屏内二次接线安装应符合标符录 E 中 E.1 规定并排列整齐美观6、屏接地安装应符合标准符录 E 中 E.3 的规定接地线敷设美观7、成套低压配电屏安装的允许偏差和检验方法应符合本标准上表的规定附录 E 电气装置通用部分安装质量检验标准E.1 二次结线E.1.1 二次结线必须图实相符、固定牢靠，导线握鼻方向正确，与电器或 端子排的连接紧密，端子号头牌齐全，标志清晰，且字迹不易脱色检验方法 观察检查。
E.1.2 接入盘、柜内的导线和电缆芯线均应通过铜质端子排，每个端子螺 丝接线一般为一根，不得超过两根，导线坚固后不应有拉力E.1.3二次结线一般应采用截面不小于 1.5mm,电压不低于500v的铜芯绝 缘线，电流回路截面不小于2.5 m^用于可动部位的导线应采用多股软导线， 线束加强绝缘E.1.4 配线应排列整齐、 美观弱电与强电的导线应分开绑扎, 盘内清洁、 无尘垢E.1.5二次结线的绝缘电阻不得小于 1MQ,在比较潮湿的地方，允许降到0.5MQ检验方法 检查测试记录E.2 硬母线安装E.2.1 母线表面应光洁、平整、无裂纹；管形槽形母线不得有变形扭曲现 象矩形母线弯制后,弯曲处不得裂口、裂纹和显著折皱E.2.2 配线横平竖直、固定牢靠,整齐美观,相间和对地距离不得小于本 标准第 41.1.9-1~41.1.9-2 的规定检验方法 观察、尺量检查E.2.3 矩形母线采用螺栓搭连接时, 搭接的要求应符合本标准第 41.1.3.1 、41.1.3.3 款的规定检验方法 观察检查或实测E.2.4 母线相序排列和相色应符合本标准第 41.1.9 条中“（2）”的规定 检验方法 观察检查或实测。
第三节 电气装置接地E.3.1 接至电气设备、器具和可拆卸的其它非带金属部件接地（接零）的 分支线,必须直接与接地干线相连, 严禁将数个需要接地的电气设备串联接地E.3.2 接地线与设备接地,采用螺栓固定时,其接触面应按规定处理,螺栓应紧固，采用搭焊时应符合本标准第 44.0.3条的规定接地线与振动设备应用软导线连接并有锁紧装置装有电器的可开启盘面、台面、柜门的接地线应以多股铜软导线与接地的 金属构架可靠连接检验方法 观察检查E.3.3钢接地线的截面应符合设计要求，且不得小于表 E.3.3规定利用 串联钢结构作为接地装置时，它们之间的跨接线，作为接地干线时扁钢截面积 不得小于100mm 支线时不小于48mm检验方法 观察检查E.3.4低压电气设备地面上外露的接地线的截面不应小于表 E.3.4的数值检验方法 观察检查钢接地线的最小规格 表E.3.3种类规格室内室外架空避雷下线圆钢直径(mn)68扁钢 截面mm60100圆钢①8钢绞线35 mm扁钢 一、厚度(mm)34角钢厚度(mm)22.5钢管管架厚度(mm)2.52低压电气设备地面上外露接地线的最小截面 表E.3.4名称铜mm铝mm钢mm明敷的裸导体4612绝缘导体1.52.5电缆的接地芯或相线包在保护 壳内的多芯线的接地线11.5E.3.5接地装置的接地电阻应符合标准第 44.0.5条的规定检验方法 检查施工记录第四节 电缆敷设1、 电力电缆绝缘试验结果，绝缘电阻测定必须符合出厂标准规定。
2、 直流耐压试验标准应符标准表 4261 — 2〜4261 -5的规定3、 电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷4、 电缆终端头和电缆接头的制作、安装必须符合下列规定：(1) 交联聚乙稀电缆头的半导体带、屏蔽带，包缠不超越应力锥中间最大处， 锥体坡度匀称，表面光滑2) 电缆终端和接线金配件齐全，固定可靠，相序正确，直埋电缆接头有保 护措施，电缆的接头采用专用的按线盒，电缆与电缆之间的屏蔽层应连接良好3) 送电正常，电缆终端头和接线盒核(定)相和刷漆正确两端相位一致5、电缆支托架安装位置正确，固定牢固，防腐蚀完好，在转弯处能托住电缆 平滑均匀过渡， 电缆弯曲半径符合设计要求 电缆支持点间距当设计无规定时 . 达到间距均匀，排列整齐，横平竖立，铁件镀锌良好，或油漆色泽均匀：6、电缆保护管安装应符合下列规定：（1）钢管不应有穿孔、裂缝、内壁光滑、弯制后无显著凹瘪现象，管口无毛 刺，防腐蚀良好 2）钢管内径应大于电缆外径的 1.5 倍，弯曲时其弯曲半径应满足电缆的最 小允许弯曲半径3）电缆出入建筑物、隧道、穿过搂板、墙壁和沟道引至电杆、设备、墙外 表面或房屋内人容易接近处，离地面 2m 以下的一段，均应架保护管或罩，当 采用钢管时，固定可靠管口封闭严密，理入地面的深度不得小于 100mm伸出建筑物散水坡的长度不得小于 250mm。
4）钢管需连接时，宜用大一级短管套接，两端焊牢、封闭，并用 6-8m m钢筋跨接在套管两端焊牢7、 电缆敷设应符合下列规定：（ 1 ）位置和标高正确，排列整齐，标志桩、标志牌设置正确，在电缆终端头， 连接处、拐弯处、隧道和竖井两端、人井内应设标志牌 2）有防燃、隔热和防腐蚀要求的电缆，保护措施应符合设计规定 3）电线在下列处必须固定垂立或超过 30°倾斜窖埋时应在每一支架上固定， 水平敷设时，应在首末两端转弯、接头两端固定， 30°以下倾斜巷道，应适当增加固定点以防止电缆因自重而滑动：（ 4）电现在转弯处和分支处不紊乱，走向清楚整齐，电缆和标志桩、标志牌 编写统一内容正确，字迹清晰，直理电线隐蔽工程记录和简图齐全准确8、 电缆在电缆沟和隧道内敷设应符合下列规定：（ 1 ）电缆沟、隧道内应平整、清洁、不积水、盖板齐全，标高符合设计 2）电缆在支、托架上的排列：对双面支架应将电力电缆与控制电缆分开敷 设，对单侧支架应将控制电缆放在电力电缆下面 lKV 以下，电力电缆放在 1KV 以上电力电缆下面 3）电缆沟或隧道与变电所或厂房接口处，应有防火、防水和防杂物进入的 防护措施 4 ）电缆敷设整齐，转弯分支处不紊乱，走向清楚，标志齐整。
9、 电缆穿管敷设时应榜合下列规定：（ 1 ）电缆穿管敷设时，每根电力电缆应单独穿入一根管内，但交流单芯电力 电缆不得单独穿入管内 2 ）电缆允许共管敷设，电缆根数符合设计，但裸铠装电缆不得与其它外护 层的电缆穿入同一根管内 3）钢管防腐蚀良好，管头无毛刺，保护管弯曲处匀滑无折皱和不平，管径 应大于电缆外径的 1.5 倍，出入地沟；隧道时，坡间和坡度正确，管口空隙应 封堵10、 电缆支、托架，金属电缆终端盒、接线盒的外壳接地应符合下列规定：（1） 电缆沟、隧道和室内电缆支、托架应有连续的接地线相连，且两端与接 地权相通2） 电缆金属终端盒、接线金外壳与该处的电缆金属护套和铅装层均应良好 接地，接地线应采用铜绞线，当电缆截面为 120mm寸，其截面示宜小于10mm 电缆截面150口市 其截面不小于25mm（3） 金属接地线规格符合规定，镀锌防腐蚀层良好，连接美观可靠11、 电缆芯线与设备连接时应符合下列规定：（1） 两种不同全局接触时，接触面处理应符合标准 41.条的规定2） 芯线在16mm以上需有鼻子或接头卡子固定，连接可靠，接触良好3） 接触面处理良好，接触严密排列美观，相序色标齐全。
12、 电缆支架安装的允许偏差，电缆最小弯曲半径和检验方法应符合下表规定项目^1m z(\ 差O ^1查 检 量 尺 线 拉2电缆最小允许弯曲半径油浸 纸绝 缘电 力电 缆铅包有铠装芯 单od2>查 检 量 尺多5d>1铅包无铠装芯 多od2>-od3>橡胶 绝缘 电力 电缆烯乙氯套 聚瘫 胶橡5d>1装 铠 带 冈 套 护 铅od2>賤缆 力电芯 缆线 诡缆 软电 舍软 橡脫 用橡 矿用矿d d6 6 >>第五节 母线、支柱绝缘子和套管安装1、 高压支柱绝缘子和高压穿墙套管交接时，交流耐压试验必须符合标准 规定值，封闭式密封集绝缘母线槽安装后，必须按厂方文件规定进行耐压试验2、 高压瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷，瓷件与铁件胶合 填料完整结合牢固3、硬母线连接必须符合下列规定：（1）搭接（包括与设备的搭接）接触面连接紧密并涂以电力复合脂螺栓 坚固2）不同金属的母线搭接母线与母线、母线与分支和电器端子的搭接其 搭接面的处理必须符合下列要求1）铜——铜 除在干燥无腐蚀性气体的室内可直接连接外均必须搪锡 2）铝——铝 可以直接连接 3）钢——钢 必须搪锡或镀锌 4）铜——铝 在干燥室内铜导体应搪锡室外或特殊潮湿的室内使用铜铝 过渡段。
5）钢——铜或铝 在任何情况下，钢搭接面必须搪锡4、硬母线表面必须光滑平整，严禁有夹杂物折迭裂纹、管形、槽形母线 严禁有变形扭曲现象，施工时必须矫正平直，加工切断面平整，弯制母线弯曲 处严禁有缺品和裂纹5、软母线严禁有扭结、松股、断股等明显损伤，软母线在档距内严禁有 连接头，经耐张线卡引到设备时严禁切断6、分段母线和双电源定（核）相正确，经三次额定电压冲击送电正常7、母线安装应符合下列规定：（1）母线安装距离应符合设计，其间距必须大于最小安装净距2）平直整齐，相序排列为无设计规定时应遵守下列规定 （以面对柜或设备正视方向为准）母线上下方向布置时交流 A、B、C 相由上向下直流上正下负母线水平布置 时，交流ABCffi由后向前直接后正前负引下线的母线交流 A、B、C相，由左向 右直流左正右负相色正确三相交流， A相 黄，B相 绿，C相 红 直接，正极——赭 负极——蓝3） 硬母线搭接用螺栓螺母，垫圈的规格和材质应符合设计要求和《电气装置安装工程母线装置施工和验收规范》 的规定材质和符合国家标准的镀锌 制品搭接长度不小于母线的宽度连接孔眼直径不大于螺栓直径 1mn螺栓紧固垫圈和锁紧装置齐全螺栓露出螺母 2—4 个螺距，户外使用的紧固件应用垫镀锌 制品。
4） 每相交流母线固定金具不应成闭合磁路多片矩形母线间应保持与母 线厚度相同的间隙5） 母线补偿器组装后的总截面不得小于母线截面的 1.2 倍6） 母线在支柱绝缘子上的固定死点应位于全长或二个母线补偿器中点7） 封闭母线外壳连接应紧密，插接母线槽的各段应标志清楚附件齐全， 外壳无变形，内部无损伤，外壳的支座和端头固定牢靠导电部分搭接螺栓拧紧 力要符合要求水平母线使用的螺栓穿向由下向上其它情况螺母位于维护侧母线搭接密 架空母线驰度一致，相色涂刷色泽鲜亮均匀，各部螺栓的穿向和露出螺母长度应一致8母线安装的允许偏差的检验(1) 母线间距与设计尺寸的偏差为士 5mm但应符合最小净距的规定2) 母线平置时母线支持夹板的上部压板与母线之间除固定死点外其它 不得压死3) 矩形母线采用螺栓固定搭接时，连接外距支柱绝缘子的支持夹板边缘不应小于50mn,上片母线端头与下片母线平弯开始的距离不应小于 50mm(4) 母线对接焊缝的部位，离支持绝缘子母线夹板边缘不应小于 50mn，同相多片母线不同片上的直线段焊缝应错开，并不小于 50mm(5) 硬线扭弯90°扭弯部分长度不应小于母线宽度的 2.5倍母线最小弯曲半径应符合下表规定:母线种类弯曲方式母线断面尺寸mm最小弯曲半径(:mm铜铝钢矩形 母线平弯50X 5和其以下2a2a2a125X 10以其以下2a2.5a2a立弯50X 5和其以下1b1.5b0.5b125X 10以其以下1.5b2b1b棒形 母线直径16和其以下507050直径30和其以下150150150a为厚度 b 为宽度第六节 电机安装1、 电机试验结果必须符合规定标准：额定电压1千伏以下者，常温下绝缘电阻应不低于 0.5MQ;额定电压1千伏以上者，接近运行温度时定子绕组绝缘电阻应不低于每千 伏1 MQ,转子应不低于每千伏 0.5 M Q。
2、 电机接线必须符合下列规定：接线正确，符合设计电压电机接线端子与导 线端子必须连接紧密不受外力，连接用紧固件的锁紧装置完整齐全、电机接线 盒的裸露的不同相导线间和对地最小距离，必须符合产品规定，否则进行绝缘 处理3、 电机定子和转子间气隙，对于异步电机，其最大值与最小值的差与平均值 之比不得大于20%对于同步电机其最大值与最小值的差与平均值之比不得大 于10%4、 轴承温度，滑动轴承温度不超过 70°C、滚动轴承不超过805、 电机温升不能超过出厂技术文件或铭牌规定值6、 电机轴承密封性必须达到转动部位不漏油，静止部位不渗油7、 电机需抽芯检查时，应达到线圈绝缘完好，绑扎牢靠，引线焊接牢固，通风孔道无堵塞，转子、风扇、轴承无异常，抽芯检查记录齐全8、电机外壳接地线和紧固件均应镀锌并敷设美观第八章 联动试运转和工程验收1、中间验收 每一相对独立的单元，当主体设备就位找正找平后，在二次灌浆之前，应 由甲方和质监站进行中间验收，并随时协助其抽查验收；作好中间验收纪录 对提出的问题和时进行整改2、二次灌浆 中间验收时发现的问题经过整改达到质量标准要求后，方可进行二次灌 浆二次灌浆前应将基础剁成麻面之处用水冲洗干净，灌浆时必须捣固密实， 基础螺栓严密产生歪斜。
二次灌浆所用砂浆或混凝土的强度等级应比基础的混 凝土强度等级高出一级砼 要每日保养，为期不少于一星期3．无负荷联动试运转1）无负荷联动试运转，必须在本系统的机械设备安装均已技术竣工、签证合格后，方能进行2）无负荷联动试运转除应遵守单体无负荷试运转规定外，尚应符合下列要 求：a. 设计的联锁装置、 限位装置、 紧急开关均已调试完毕， 且动作准确可靠b. 安全防护和信号装置均应准确可靠c. 电器设备空操作完毕，准确无误3）按设计联动程序操作试验，开停连续 3 次应无故障4．负荷联动试运转1）负荷联动试运转应模拟生产程序，在试运转前必须做好下列准备工作：a. 应有统一的生产指挥系统，生产组织必须健全，合格的岗位人员配齐b. 矿石、原料和各种生产物资应有足够的贮备c. 生产用的水、电、风、汽等均能正常供应d. 工艺系统中的管道设备和槽缸异物均应清除冲洗干净2）负荷联动试运转除应遵守各单体负荷试运转规定外，尚应遵守下列规定：a. 系统全部设备均已启动运行正常后，方可给料，给料量应逐步加大b. 如遇突然故障，需紧急停车时，各设备均应按工艺规定处置3）系统负荷联动试运转，按生产工艺流程进行模拟生产 48 小时。
5. 工程竣工验收 竣工时，按照《煤矿安装工程质量检验评定标准》 ，由甲方组织有关单位 人员进行工程验收我方准备好各种竣工验收资料和安装试运行原始资料，由 矿区质监站进行安装质量等级核定认证。
