晶闸管智能控制模块说明书(第12版)_第1页
1/58

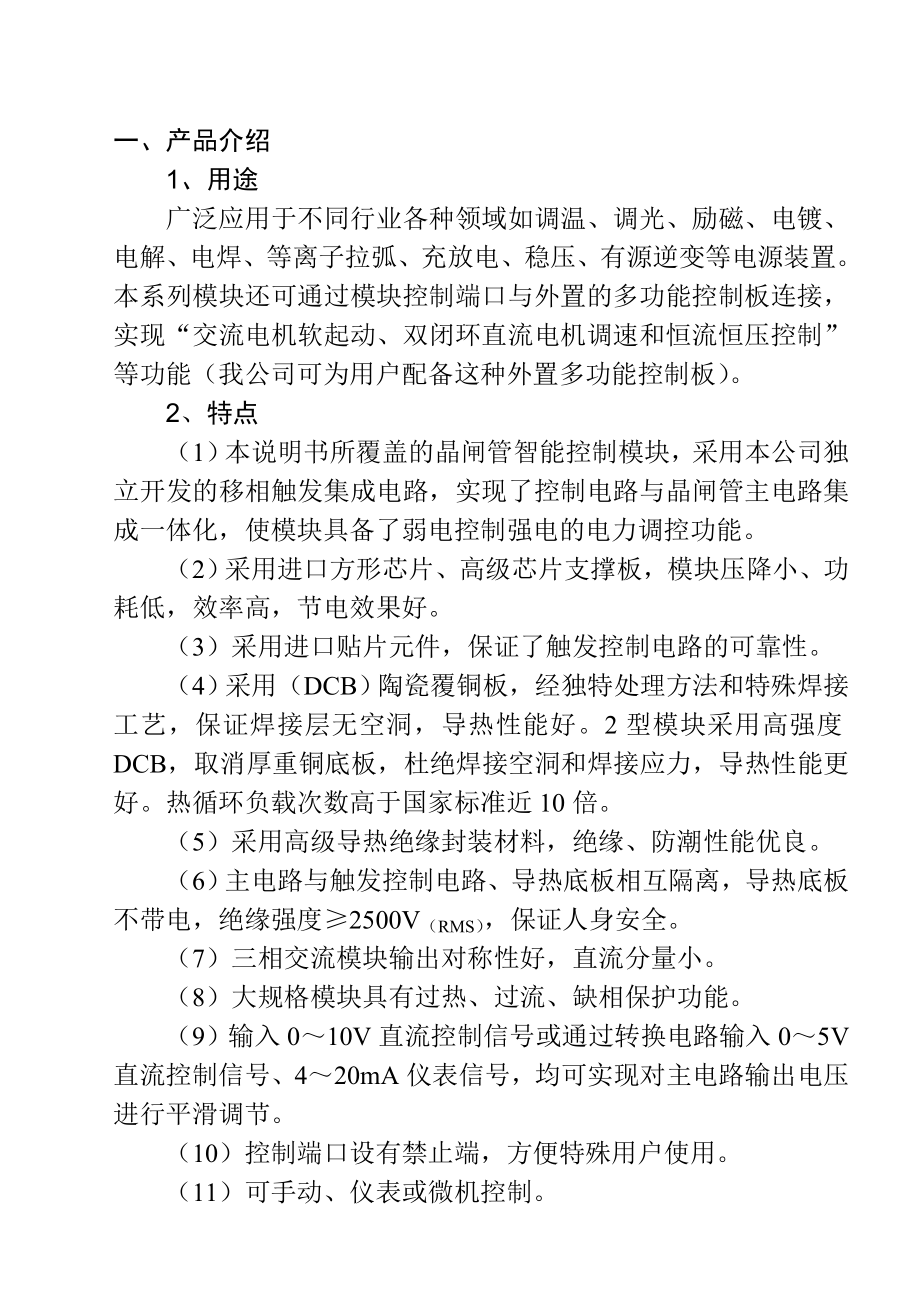

一、产品介绍1、用途广泛应用于不同行业各种领域如调温、调光、励磁、电镀、电解、电焊、等离子拉弧、充放电、稳压、有源逆变等电源装置本系列模块还可通过模块控制端口与外置的多功能控制板连接,实现“交流电机软起动、双闭环直流电机调速和恒流恒压控制”等功能(我公司可为用户配备这种外置多功能控制板)2、特点(1)本说明书所覆盖的晶闸管智能控制模块,采用本公司独立开发的移相触发集成电路,实现了控制电路与晶闸管主电路集成一体化,使模块具备了弱电控制强电的电力调控功能2)采用进口方形芯片、高级芯片支撑板,模块压降小、功耗低,效率高,节电效果好3)采用进口贴片元件,保证了触发控制电路的可靠性4)采用(DCB)陶瓷覆铜板,经独特处理方法和特殊焊接工艺,保证焊接层无空洞,导热性能好2型模块采用高强度DCB,取消厚重铜底板,杜绝焊接空洞和焊接应力,导热性能更好热循环负载次数高于国家标准近10倍5)采用高级导热绝缘封装材料,绝缘、防潮性能优良6)主电路与触发控制电路、导热底板相互隔离,导热底板不带电,绝缘强度≥2500V(RMS),保证人身安全7)三相交流模块输出对称性好,直流分量小8)大规格模块具有过热、过流、缺相保护功能。

9)输入0~10V直流控制信号或通过转换电路输入0~5V直流控制信号、4~20mA仪表信号,均可实现对主电路输出电压进行平滑调节10)控制端口设有禁止端,方便特殊用户使用11)可手动、仪表或微机控制12)适用于阻性和感性负载3、型号、规格(见表1)表 1 名称型 号规 格所属电联接图备注三相整流模块MJYS-QKZL-30/38030A 380V图2MJYS-QKZL-55/38055A 380V〃MJYS-QKZL-100/380100A 380V〃MJYS-QKZL-150/380150A 380V图3MJYS-QKZL-200/380200A 380V〃MJYS-QKZL-320/380320A 380V图4MJYS-QKZL-400/380400A 380V〃※MJYS-QKZL-500/380500A 380V〃※MJYS-QKZL-590/380590A 380V〃※MJYS-QKZL-750/380750A 380V〃※MJYS-QKZL-1000/3801000A 380V〃※MJYS-QKZL-1500/3801500A 380V〃※MJYS-QKZL-2000/3802000A 380V〃※MJYS2-QKZL-30/38030A 380V图3MJYS2-QKZL-48/38048A 380V〃MJYS2-QKZL-70/38070A 380V〃MJYS2-QKZL-100/380100A 380V〃续表1名称型 号规 格所属电联接图备注三相整流MJYS2-QKZL-150/380150A 380V图3MJYS2-QKZL-200/380200A 380V〃三相交流模块MJYS-QKJL-20/38020A 380V图5MJYS-QKJL-40/38040A 380V〃MJYS-QKJL-75/38075A 380V〃MJYS-QKJL-100/380100A 380V图6MJYS-QKJL-150/380150A 380V〃MJYS-QKJL-260/380260A 380V图7MJYS-QKJL-300/380300A 380V〃※MJYS-QKJL-350/380350A 380V〃※MJYS-QKJL-480/380480A 380V〃※MJYS-QKJL-600/380600A 380V〃※MJYS-QKJL-800/380800A 380V〃※MJYS-QKJL-1200/3801200A 380V〃※MJYS-QKJL-1600/3801600A 380V〃※MJYS2-QKJL-15/38015A 380V图6MJYS2-QKJL-28/38028A 380V〃MJYS2-QKJL-36/38036A 380V〃MJYS2-QKJL-52/38052A 380V〃续表1名称型 号规 格所属电联接图备注三相交流模块MJYS2-QKJL-75/38075A 380V图6MJYS2-QKJL-100/380100A 380V〃MJYS2-QKJL-150/380150A 380V〃单相整流模块MJYD-ZL-30/22030A 220V图8MJYD-ZL-55/38055A 380V〃MJYD-ZL-100/380100A 380V〃MJYD-ZL-150/380150A 380V图9MJYD-ZL-200/380200A 380V〃MJYD-ZL-320/380320A 380V图10MJYD-ZL-400/380400A 380V〃※MJYD-ZL-500/380500A 380V〃※MJYD2-ZL-20/38020A 380V图9MJYD2-ZL-38/38038A 380V〃MJYD2-ZL-48/38048A 380V〃MJYD2-ZL-70/38070A 380V〃MJYD2-ZL-100/380100A 380V〃MJYD2-ZL-150/380150A 380V〃MJYD2-ZL-200/380200A 380V〃MJYB2-ZL-100/380100A 380V图11MJYB2-ZL-200/380180A 380V〃MJYB2-ZL-270/380270A 380V〃MJYB2-ZL-360/380360A 380V〃续表1 名称型 号规 格所属电联接图备注单整MJYB2-ZL-450/380450A 380V图11MJYB2-ZL-540/380540A 380V〃单相交流模块MJYD-JL-20/22020A 220V图12MJYD- JL-40/38040A 380V〃MJYD- JL-75/38075A 380V〃MJYD- JL-100/380100A 380V〃MJYD- JL-150/380150A 380V〃MJYD- JL-300/380300A 380V图13MJYD- JL-450/380450A 380V图14MJYD- JL-600/380600A 380V图15MJYD- JL-800/380800A 380V〃※MJYD2-JL-15/38015A 380V图16MJYD2- JL-28/38028A 380V〃MJYD2- JL-36/38036A 380V〃MJYD2- JL-52/38052A 380V〃MJYD2- JL-75/38075A 380V〃MJYD2-JL-100/380100A 380V〃MJYD2- JL-150/380150A 380V〃MJYD2- JL-220/380220A 380V〃MJYD2- JL-300/380300A 380V〃MJYD2- JL-450/380450A 380V〃注:①表内规格栏中的电流为模块最大输出直流电流平均值或交流电流有效值。

电压为模块最高输入交流线电压有效值(范围±15%)②备注栏内带“※”的型号,可具备过热、过流、缺相等保护功能(分别用h1、h2、h3表示)当需要模块具有哪种保护功能时,应由用户订货时在模块型号后面加注所需保护种类代号,即h1、h2、h3三种保护功能可同时具备,也可分别具备若不需要模块具有保护功能,则不用填写保护代号③表1未涵盖的特殊规格,可按用户要求协议定做4、型号义释(如图1所示)图1二、模块内部电联接形式1、三相整流模块(如图2~4所示)图2 5芯接插件模块图3 9芯接插件模块图4 15芯接插件模块2、三相交流模块(如图5~7所示)图5 5芯接插件模块图6 9芯接插件模块图7 15芯接插件模块3、单相整流模块(如图8~11所示)图8 5芯接插件模块图9 9芯的接插件模块图10 15芯接插件模块图11 9芯接插件模块4、单相交流模块(如图12~16所示)图12 5芯接插件模块图13 9芯接插件模块图14 15芯接插件模块图15 15芯接插件模块图16 9芯接插件模块注:①上述所有图中1~5、1~9或1~15的数字代表接插件脚号,其余位置的数字代表主端子或接线端子编号。

②图15中的sampling in端和图11、图16中移相调控器右侧的7(5)、7(13)号端外接主电源的零线三、规格选取与注意事项1、模块电流规格的选取考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍,且晶闸管芯片抗电流冲击能力较差,建议您在选取模块电流规格时应留出适当裕量推荐选择如下:阻性负载:模块标称输出电流应为负载额定电流的2倍感性负载:模块标称输出电流应为负载额定电流的3倍2、导通角要求模块在较小导通角时(即模块高输入电压、低输出电压)输出较大电流,这样会使模块严重发热甚至烧毁这是因为在非正弦波状态下用普通仪表测出的电流值,不是有效值,所以,尽管仪表显示的电流值并未超过模块的标称值,但有效值会超过模块标称值的几倍因此,要求模块应在较大导通角下(100度以上)工作模块在不同输出电压下允许的最大输出电流比例可参考表2表中U实:模块实际输出的电压;U标:模块能输出的最高电压;I实:模块实际输出的电流;I标:模块标称最大电流表 2U实/U标10.750.500.250.15I实/I标10.850.600.450.3示例:100A的三相交流模块,电网为380V,对应不同输出电压下,最大输出电流见表3。

表3输出电压380V285V190V50V最大输出电流100A85A60A25A3、控制电源要求(1)电源电压:带保护模块采用±12V双输出电源,其余模块采用+12V±0.5V电源;(2)纹波电压≤30mV;(3)输出电流:+12V≥1A,-12V≥0.5A;(4)可以采用开关电源,也可采用线性电源(即变压器整流式稳压电源)开关电源外壳应带屏蔽罩线性电源要求滤波电容必须≥2200μf/25V5)控制电源极性要求正确接入模块控制端口,严禁反接否则将烧坏模块控制电路4、使用环境要求(1)工作场所环境温度范围:-25℃~+45℃2)模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体5、模块的测试方法为了检验模块是否正常,可采用手动控制的方法对模块控制功能进行简单测试,测试时应注意:(1)加电前仔细检查线路连接是否正确,把电位器左旋至零位,先加控制电源,再加主电源;(2)测量模块主电路输出电压或模块是否受控时,必须在模块输出端接入一定功率的负载,才能保证所测数据的准确性空载时测出的数据是不准确的推荐接入的负载功率为:260A及以下交流模块不小于100W、260A以上交流模块不小于500W、320A及以下整流模块不小于200W,320A以上整流模块不小于1000W;(3)当使用万用表测量三相交流模块输出电压时,红、黑表笔按AB(红黑)、BC(红黑)、CA(黑红)相对应测试,否则测出的电压不准确。

6、其它要求(1)当模块控制变压器负载时,如果变压器空载,输出电流可能会小于晶闸管芯片的擎住电流,导致回路中产生较大直流分量,严重时会烧掉保险丝为了避免出现上述情况,可在模块输出端接一固定电阻,一般每相输出电流不小于500mA(具体数据可根据试验情况确定)2)各型号模块采用接插件的类型和控制电源参数以及模块内置控制信号种类如表4所示模块中使用的接插件的插头及插座,其表面都标有阿拉伯数字代表的脚号,请仔细确认后再接控制引线以免接错引线造成模块不工作或烧毁模块2)小规格模块主电极无螺钉紧固,极易掀起折断,接线时应注意避免外力或电缆重力将电极拉起折断3)严禁将电缆铜线直接压接在模块电极上,以防止接触不良产生附加发热4)模块不能当作隔离开关使用为保证安全,模块输入端前面需加空气开关5)测量模块工作壳温时,测试点选择靠近模块底板中心的散热器表面可将散热器表面以下横向打一深孔至散热器中心,把热电偶探头插到孔底要求该测试点的温度应<80℃四、模块的安装与接线1、模块的安装方法(1)把散热器和风机按通风要求装配于机箱合适位置2)在模块导热底板表面与散热器表面各均匀涂覆一层导热硅脂,然后用四个螺钉把模块固定于散热器上,四个螺钉用力要均等,使模块底板与散热器表面紧密接触,并避免拉裂塑料外壳。

3)用接线端头环带将铜线扎紧,最好再浸锡然后套上绝缘热缩管,用热风或热水加热收缩4)将接线端头或铜排平放于模块电极上,用螺钉紧固,保持良好平面压力接触2、控制引线接线方法模块控制端接口采用的接插件有三种形式:即5脚、9脚和15脚5脚接插件配备5芯彩色排线;9脚接插件配备9芯屏蔽线;不带保护的模块虽然采用15脚接插件但也配备9芯屏蔽线;带缺相、过流、过热保护功能模块全部采用15脚接插件和配备15芯屏蔽线9芯和15芯屏蔽线的屏蔽层铜线应焊接于控制电源地线上1)采用数字电路且不带各种保护的1型模块接插件各脚号与引线颜色对应接线关系参考表4表4引脚功能接插件脚号与引线颜色5芯接插件9芯接插件15芯接插件+12V5 (红色)1 (红色)1 (红色)GND14 (黑色)2 (黑色)2 (黑色)GND23 (黑色)3 (黑白双色)3 (黑白双色)CON12 (黄色)4 (黄色)4 (黄色)ECON1 (橙色)5 (橙色)5 (橙色)无6~76~7CON28 (绿色)8 (绿色)CON39 (棕色)9 (棕色)无10~15表4中引脚功能代号说明:+12V:外接12V控制电源正极。

GND1:控制电源地线及屏蔽线GND2:控制电源地线,内部与GND1相通CON1:0~10V控制信号输入当采用5芯接插件的模块需要输入0~5V或4~20mA控制信号时,可通过电路转换成0~10V控制信号,才能予以输入转换电路原理图见图22或图23ECON:方便用户检测模块功能使用此端在模块内部通过1k电阻与控制电源+12V连接,输出10V直流信号可外接10~100k电位器,但不宜作给定信号使用此端一般空置CON2:0~5V控制信号输入此端只限于采用9芯和15芯接插件的模块,CON3:4~20mA控制信号输入此端只限于采用9芯和15芯接插件的模块, 空脚:9芯接插件6~7脚空脚:15芯接插件6~7和10~15脚2)采用数字电路且带过热、过流、缺相保护的1型模块接插件各脚号与引线颜色对应接线关系参考图17和表5此类模块均采用15芯接插件图17表5引脚号12345678引线颜色红色黑色黑白双色黄色橙色白色蓝色绿色引脚功能+12VGNDGNDCON1ECON-12VRESETCON2续表5引脚号9101112131415引线颜色棕色紫色粉色灰色浅蓝色浅绿色浅黄色引脚功能CON3无无无+5VIGLTGR表5中引脚功能代号说明:1脚:+12V,外接12V控制电源正极。

2脚:GND,控制电源地线及屏蔽线3脚:GND,控制电源地线,内部与2脚相通4脚:CON1,0~10V控制信号输入5脚:ECON,简单测试模块引脚方便用户检测模块功能使用,此端已从模块内部通过1K电阻同+12V电源连接,输出10V直流信号,可外接10~100K电位器,但不宜作给定信号使用此端口一般空置6脚:-12V,外接-12V电源7脚:RESET,手动复位端口当电路保护后此端接+12V电源进行复位首先排除保护故障,然后复位,复位前必须把电压、电流给定信号降为零8脚:CON2,0~5V控制信号输入9脚:CON3,4~20mA控制信号输入10脚~12脚:空脚13脚:+5V电压输出14脚:IGL,过流保护指示端口出现过流时输出低电平,外接发光二极管点亮15脚:TGR,过热保护指示端口出现过热时输出低电平,外接发光二极管点亮注:①当您所购模块不具备某项保护功能时,该模块对应引脚的功能也将失效例如:不具备过热保护的模块,过热保护指示端口(TGR)将无效②缺相保护电路检测模块输入端电压,而非输出端电压当两个发光二极管同时点亮时,则表示出现缺相保护3)采用模拟电路且不带各种保护的2型模块接插件各脚号与引线颜色对应接线关系参考表6。

表6中引脚功能代号说明:1脚:+12V,外接12V控制电源正极2脚:GND1,控制电源地线及屏蔽线3脚:GND2,控制电源地线,内部与GND1相通4脚:CON1,0~10V控制信号输入当用户采用0~5V控制信号形式时,可通过电路转换成0~10V信号,才能予以输入转换电路原理图见图22表6引脚功能接插件脚号与引线颜色9芯接插件+12V1 (红色)GND12 (黑色)GND23 (黑白双色)CON14 (黄色)ECON5 (橙色)无6OFF7 (蓝色)无8CON29 (棕色)5脚:ECON,方便用户检测模块功能使用此端在模块内部通过1k电阻与控制电源+12V连接,输出10V直流信号可外接10~100k电位器,但不宜作给定信号使用此端一般空置6脚、8脚:空脚7脚:OFF,禁止端可外接常开常闭型开关,OFF与﹢12V两引脚闭合时禁止输出,两引脚断开时正常输出9脚:CON2,4~20mA信号输入注:9脚功能只限三相模块,单相整流和单相交流模块此脚无功能当用户采用4~20mA控制信号形式时,可通过电路转换成0~10V信号,在4脚输入转换电路原理图见图234)采用模拟电路且带过热和过流保护的1型(MJYS-QKZL-500、MJYS-QKJL-350及以下小规格型号)模块接插件各脚号与引线颜色对应接线关系参考图18和表7。

此类模块均采用15芯接插件表7引脚号12345678引线颜色红色黑色黑白双色黄色橙色白色蓝色绿色引脚功能+12VGNDGNDCONECON-12VRESET无引脚号9101112131415引线颜色棕色紫色粉色灰色浅蓝色浅绿色浅黄色引脚功能无无OFF无无IGLTGR表7中引脚功能代号说明:1脚:+12V,外接12V控制电源正极2脚:GND,控制电源地线及屏蔽线3脚:GND,控制电源地线,内部与2脚相通4脚:CON,0~10V控制信号输入当用户采用0~5V或4~20mA控制信号形式时,可通过电路转换成0~10V信号,才能予以输入转换电路原理图见图22或图23图185脚:ECON,方便用户检测模块功能使用此端在模块内部通过1K电阻与控制电源+12V连接,输出10V直流信号可外接10~100K电位器,但不宜作给定信号使用此端一般空置6脚:-12V,外接-12V电源7脚:RESET,手动复位端口当电路保护后此端接+12V电源进行复位首先排除保护故障,然后复位,复位前必须把电压、电流给定信号降为零8、9、10、12、13脚:空脚11脚:OFF, 禁止端可外接常开常闭型开关,OFF与﹢12V两引脚闭合时禁止输出,两引脚断开时正常输出。

14脚:IGL,过流保护指示端口出现过流时输出低电平,外接发光二极管点亮15脚:TGR,过热保护指示端口出现过热时输出低电平,外接发光二极管点亮注:当您所购模块不具备某项保护功能时,该模块对应引脚的功能也将失效例如:不具备过热保护的模块,过热保护指示端口(TGR)将无效5)采用模拟电路且带过热、过流、缺相保护的1型(MJYS-QKZL-590、MJYS-QKJL-480及以上大规格型号)模块接插件各脚号与引线颜色对应接线关系参考图19和表8此类模块均采用15芯接插件图19表8引脚号12345678引线颜色红色黑色黑白双色黄色橙色白色蓝色绿色引脚功能+12VGNDGNDCON1ECON无RESETCON2引脚号9101112131415引线颜色棕色紫色粉色灰色浅蓝色浅绿色浅黄色引脚功能CON3无OFFQBH无IGLTGR表8中引脚功能代号说明:1脚:+12V,外接12V控制电源正极2脚:GND,控制电源地线及屏蔽线3脚:GND,控制电源地线,内部与2脚相通4脚:CON1,0~10V控制信号输入5脚:ECON,方便用户检测模块功能使用此端在模块内部通过1k电阻与控制电源+12V连接,输出10V直流信号。

可外接10~100k电位器,但不宜作给定信号使用此端一般空置6、10、13脚:空脚7脚:RESET,手动复位端口当电路保护后此端接+12V电源进行复位首先排除保护故障,然后复位,复位前必须把电压、电流给定信号降为零8脚:CON2,0~5V控制信号输入9脚:CON3,4~20mA控制信号输入11脚:OFF, 禁止端可外接常开常闭型开关,OFF与﹢12V两引脚闭合时禁止输出,两引脚断开时正常输出12脚:QBH,缺相保护指示端口出现缺相时输出低电平,外接发光二极管点亮14脚:IGL,过流保护指示端口出现过流时输出低电平,外接发光二极管点亮15脚:TGR,过热保护指示端口出现过热时输出低电平,外接发光二极管点亮注:当您所购模块不具备某项保护功能时,该模块对应引脚的功能也将失效例如:不具备过热保护的模块,过热保护指示端口(TGR)将无效3、各种控制信号输入方法所有模块的控制电源和控制信号的输入,不管采用哪种接插件(5芯、9芯或15芯)均在前5个管脚之内详细情况如下:(1)电位器调节0~10V控制信号输入方法如图20所示图20 图21(2)计算机控制信号输入方法如图21所示。

3)0~5V控制信号输入方法当模块本身具备0~5V控制信号输入端口时(一般为8脚),则直接输入即可,但有些型号的模块没有设置该端口时,可以通过电路把0~5V控制信号转换成0~10V控制信号,然后予以输入转换电路如图22所示图22(3)4~20mA控制信号输入方法当模块本身具备4~20mA控制信号输入端口时(一般为9脚),则直接输入即可,但有些型号的模块没有设置该端口时,可以通过电路把4~20mA控制信号转换成0~10V控制信号,然后予以输入转换电路如图23所示图23五、模块参数1、模块主要通用参数:(1)工作频率f为50HZ;(2)为了保证模块具有较强的同步信号,交流输入电压VIN(RMS)范围推荐如下:额定电压为220V时为170~250V、额定电压为380V时为300~450V(输入电压低于或高于上述规定值时,应专门定做);(3)三相交流输出电压不对称度<6%;(4)控制电源电压+12VDC,带保护的模块为±12VDC;(5)控制信号:所有模块均具备0~10V控制信号输入端口,9芯和15芯接插件同时还具备4~20mA控制信号输入端口,有的模块除具备上述两种信号外,还具备0~5V控制信号输入端口,详细情况请查看“控制引线接线方法”一节内容;(6)控制信号电流ICON≤1mA;(7)输出电压温度系数<600PPM/℃;(8)模块绝缘电压VISO(RMS)≥2500VAC。

9)门槛电压:VTO=0.8~0.9V;(10)芯片最高结温:Tj(max)=125℃;(11)通态电流临界上升率di/dt:100A/μs;(12)断态正向电压临界上升率dv/dt:500V/μs2、模块输入电压与输出电压的换算关系模块全开通时输入电压与输出电压的换算关系如下: 三相桥式整流模块:VOUT(AV)=1.35VIN(RMS);三相交流模块:VOUT(RMS)=1.0VIN(RMS);单相桥式整流模块:VOUT(AV)=0.9VIN(RMS);单相半波整流模块:VOUT(AV)=0.45VIN(RMS);单相交流模块:VOUT(RMS)=1.0VIN(RMS)上述关系式中VIN(RMS)表示输入线电压有效值,VOUT(RMS)表示输出电压有效值,VOUT(AV)表示输出电压平均值3、模块输入电流与输出电流的换算关系:模块全开通时输入电流与输出电流的换算关系如下:三相桥式整流模块:IIN(RMS)=0.866IOUT(AV);三相交流模块:IIN(RMS)=IOUT(RMS);单相桥式整流模块:IIN(RMS) =1.111 IOUT(AV);单相交流模块:IIN(RMS)=IOUT(RMS);上述关系式中IIN(RMS)代表输入电流有效值,IOUT(RMS)代表输出电流有效值,IOUT(AV) 代表输出电流平均值。

4、模块详细参数(见表9): 表 9 产品型号VDRMVRRMIDRMIRRM125℃VTM125℃Rthjc80℃TCIGT25℃VmAV℃/W℃mAMJYS-QKZL-30150021.410.2308550MJYS-QKZL-55〃31.310.172〃50MJYS-QKZL-100〃101.580.1138085MJYS-QKZL-150〃101.380.093〃85续表9 模块详细参数产品型号VDRMVRRMIDRMIRRM125℃VTM125℃Rthjc80℃TCIGT25℃VmAV℃/W℃mAMJYS-QKZL-2001500101.350.08080110MJYS-QKZL-320〃151.170.043〃105MJYS-QKZL-400〃151.170.036〃110MJYS-QKZL-500〃201.110.033〃125MJYS-QKZL-590〃301.100.022〃210MJYS-QKZL-750〃301.100.018〃220MJYS-QKZL-1000〃401.100.016〃250MJYS-QKZL-1500〃601.100.011〃375MJYS-QKZL-2000〃801.100.008〃500MJYS2-QKZL-30〃21.410.2308530MJYS2-QKZL-48〃21.410.230〃30MJYS2-QKZL-70〃31.310.1728050MJYS2-QKZL-100〃101.580.113〃85MJYS2-QKZL-150〃101.380.093〃85MJYS2-QKZL-200〃101.350.080〃110MJYS-QKJL-20120021.410.2308550MJYS-QKJL-40140031.310.172〃50MJYS-QKJL-75〃101.580.1138085MJYS-QKJL-100〃101.380.093〃85MJYS-QKJL-150〃101.350.080〃110MJYS-QKJL-260〃151.170.043〃105续表9 模块详细参数产品型号VDRMVRRMIDRMIRRM125℃VTM125℃Rthjc80℃TCIGT25℃VmAV℃/W℃mAMJYS-QKJL-3001400151.170.03680110MJYS-QKJL-350〃201.110.033〃125MJYS-QKJL-480〃301.100.022〃210MJYS-QKJL-600〃301.100.018〃220MJYS-QKJL-800〃401.100.016〃250MJYS-QKJL-1200〃601.100.011〃375MJYS-QKJL-1600〃801.100.008〃500MJYS2-QKJL-15120011.410.3838535MJYS2-QKJL-28〃21.530.275〃35MJYS2-QKJL-36140021.410.230〃50MJYS2-QKJL-52〃31.310.172〃50MJYS2-QKJL-75〃101.580.1138085MJYS2-QKJL-100〃101.380.093〃85MJYS2-QKJL-150〃101.350.080〃110MJYD-ZL-30100021.410.3458550MJYD-ZL-55〃31.310.258〃50MJYD-ZL-100〃101.580.1708085MJYD-ZL-150〃101.380.140〃85MJYD-ZL-200〃101.350.120〃110MJYD-ZL-320〃151.170.065〃105MJYD-ZL-400〃151.170.055〃110续表9 模块详细参数产品型号VDRMVRRMIDRMIRRM125℃VTM125℃Rthjc80℃TCIGT25℃VmAV℃/W℃mAMJYD-ZL-5001000201.110.04980125MJYD2-ZL-20〃11.410.5758535MJYD2-ZL-38〃11.410.413〃35MJYD2-ZL-48〃21.410.345〃50MJYD2-ZL-70〃31.310.258〃50MJYD2-ZL-100〃101.580.1708085MJYD2-ZL-150〃101.380.140〃85MJYD2-ZL-200〃101.350.120〃110MJYB2-ZL-1001500101.350.480〃110MJYB2-ZL-200〃201.300.240〃220MJYB2-ZL-270〃301.250.160〃330MJYB2-ZL-360〃401.200.120〃440MJYB2-ZL-450〃501.150.096〃550MJYB2-ZL-540〃601.100.080〃660MJYD- JL-20120021.410.6908550MJYD- JL-40140031.310.515〃50MJYD- JL-75〃101.580.3408085MJYD- JL-100〃101.380.280〃85MJYD- JL-150〃101.350.240〃110MJYD- JL-300〃201.200.120〃220MJYD- JL-450〃301.100.080〃210续表9 模块详细参数产品型号VDRMVRRMIDRMIRRM125℃VTM125℃Rthjc80℃TCIGT25℃VmAV℃/W℃mAMJYD- JL-6001400301.100.05580220MJYD- JL-800〃401.100.049〃250MJYD2-JL-15120011.411.1508535MJYD2- JL-28〃11.530.825〃35MJYD2- JL-36140021.410.690〃50MJYD2- JL-52〃31.310.515〃50MJYD2- JL-75〃101.580.3408085MJYD2-JL-100〃101.380.280〃85MJYD2- JL-150〃101.350.240〃110MJYD2- JL-220〃201.200.140〃170MJYD2- JL-300〃201.200.120〃220MJYD2- JL-450〃301.100.080〃330注:①VDRM、VRRM为晶闸管管芯正反向重复峰值电压 ;②IDRM 、IRRM为在VDRM、VRRM条件下的断态重复峰值电流(IDRM)和反向重复峰值电流(IRRM) ,为最大值;③VTM为模块在标称电流和最高结温条件下的通态峰值电压,为最大值;④Rthjc为模块在标称电流和壳温在80℃时条件下的热阻;⑤TC为模块工作壳温,为最大值;⑥IGT为每只晶闸管管芯触发电流,为最大值。

六、控制、输出特性曲线(见图24~25)曲线图说明:(1)图中X轴数值为控制信号电压值,Y轴数值为主电路输出电压与输入电压之比;(2)图中四条曲线其测试条件为:数字移相触发电路全控模块、控制电源电压为DC12V、控制信号为0~10V、负载特性为阻性;(3)感性负载控制曲线与本曲线因负载特性不同而有所差别图24 三相模块控制曲线 图25 单相模块控制曲线七、模块的保护1、过流保护如果想得到较安全的过流保护,建议用户优先使用内部带过流保护功能的模块另外还可采用外接快速熔断器、快速过电流继电器、传感器的方法快速熔断器是最简单常用的方法,介绍如下:(1)快速熔断器的选择:①、熔断器的额定电压应大于模块输入端电压;②、熔断器的额定电流应为模块标称输入电流的0.6倍,按照计算值选择相同电流或稍大一点的熔断器模块输入、输出电流的换算关系参考本说明书第五章第3条用户也可根据经验和试验自行确定熔断器的额定电流2)接线方法:快速熔断器接在模块的输入端,负载接输出端各种模块接线示意图如图26~32所示:图26 三相整流模块 图27 三相交流模块图28 单相整流模块 图29 单相交流模块图30 单相半波整流模块图31 单相交流模块 图32 单相交流模块注:①图26对应模块内部电联接形式图2~4;②图27对应模块内部电联接形式图5~7;③图28对应模块内部电联接形式图8~10;④图29对应模块内部电联接形式图12~14;⑤图30对应模块内部电联接形式图11;⑥图31对应模块内部电联接形式图15;⑦图32对应模块内部电联接形式图16。

2、过压保护晶闸管承受过电压的能力较差,当元件承受的反向电压超过其反向击穿电压时,即使时间很短,也会造成元件反向击穿损坏如果正向电压超过晶闸管的正向转折电压,会引起晶闸管硬开通,它不仅使电路工作失常,且多次硬开通后元件正向转折电压要降低,甚至失去正向阻断能力而损坏因此必须采用过电压保护措施用以抑制晶闸管上可能出现的过电压模块的过压保护,推荐采用阻容吸收和压敏电阻两种方式并用的保护措施1)阻容吸收回路晶闸管从导通到阻断时,和开关电路一样,因线路电感(主要是变压器漏感LB)释放能量会产生过电压由于晶闸管在导通期间,载流子充满元件内部,所以元件在关断过程中,正向电压下降到零时,内部仍残存着载流子这些积蓄的载流子在反向电压作用下瞬时出现较大的反向电流,使积蓄载流子迅速消失,这时反向电流消失的极快,即di/dt极大因此即使和元件串连的线路电感L很小,电感产生的感应电势L(di/dt)值仍很大,这个电势与电源电压串联,反向加在已恢复阻断的元件上,可能导致晶闸管的反向击穿这种由于晶闸管关断引起的过电压,称为关断过电压,其数值可达工作电压峰值的5~6倍,所以必须采取抑制措施阻容吸收电路中电容器把过电压的电磁能量变成静电能量存贮,电阻防止电容与电感产生谐振、限制晶闸管开通损耗与电流上升率。

这种吸收回路能抑制晶闸管由导通到截止时产生的过电压,有效避免晶闸管被击穿阻容吸收电路安装位置要尽量靠近模块主端子,即引线要短最好采用无感电阻,以取得较好的保护效果接线方法如图33~36所示,各型号模块对应的电阻和电容值根据表10选取图33 三相整流模块 图34 单相整流模块图35 三相交流模块 图36 单相交流模块表10 阻容元件选取表名称模 块 型 号电阻(R)电容(C)数量Ω/WμF/630V只三相整流模块MJYS-QKZL-30/38062/50.22各6MJYS2-QKZL-30/380MJYS2-QKZL-48/380MJYS-QKZL-55/380MJYS2-QKZL-70/38033/5续表10 阻容元件选取表名称模 块 型 号电阻(R)电容(C)数量Ω/WμF/630V只三相整流模块MJYS-QKZL-100/38033/50.22各6MJYS2-QKZL-100/380MJYS-QKZL-150/38020/100.33MJYS2-QKZL-150/380MJYS-QKZL-200/380MJYS2-QKZL-200/380MJYS-QKZL-320/3808.2/150.68MJYS-QKZL-400/380MJYS-QKZL-500/380MJYS-QKZL-590/3804/201.0MJYS-QKZL-750/380MJYS-QKZL-1000/380MJYS-QKZL-1500/3803/301.5MJYS-QKZL-2000/3802/402.2三相交流模块MJYS2-QKJL-15/38062/50.22各3MJYS-QKJL-20/380MJYS2-QKJL-28/380MJYS2-QKJL-36/380MJYS-QKJL-40/380MJYS2-QKJL-52/38033/5MJYS-QKJL-75/380MJYS2-QKJL-75/380续表10 阻容元件选取表名称模 块 型 号电阻(R)电容(C)数量Ω/WμF/630V只三相交流模块MJYS-QKJL-100/38020/100.33各3MJYS2-QKJL-100/380MJYS-QKJL-150/380MJYS2-QKJL-150/380MJYS-QKJL-260/3808.2/150.68MJYS-QKJL-300/380MJYS-QKJL-350/380MJYS-QKJL-480/3804/201.0MJYS-QKJL-600/380MJYS-QKJL-800/380MJYS-QKJL-1200/3803/301.5MJYS-QKJL-1600/3802/402.2单相整流模块MJYD2-ZL-20/38062/50.22各4MJYD-ZL-30/220MJYD2-ZL-38/380MJYD2-ZL-48/380MJYD-ZL-55/380MJYD2-ZL-70/38033/5MJYD-ZL-100/380MJYD2-ZL-100/380MJYD-ZL-150/38020/100.33MJYD2-ZL-150/380续表10 阻容元件选取表名称模 块 型 号电阻(R)电容(C)数量Ω/WμF/630V只单相整流模块MJYD-ZL-200/38020/100.33各4MJYD2-ZL-200/380MJYD-ZL-320/3808.2/150.68MJYD-ZL-400/380MJYD-ZL-500/380MJYB-ZL-100/38033/50.22各1MJYB-ZL-200/38020/100.33MJYB-ZL-270/380MJYB-ZL-360/380MJYB-ZL-450/3808.2/150.68MJYB-ZL-540/380单相交流模块MJYD2-JL-15/38062/50.22MJYD-JL-20/220MJYD2-JL-28/380MJYD2-JL-36/380MJYD- JL-40/380MJYD2-JL-52/38033/5MJYD- JL-75/380MJYD2- JL-75/380MJYD- JL-100/38020/100.33MJYD2-JL-100/380MJYD- JL-150/380续表10 阻容元件选取表名称模 块 型 号电阻(R)电容(C)数量Ω/WμF/630V只单相交流模块MJYD2- JL-150/38020/100.33各1MJYD2- JL-220/3808.2/150.68MJYD- JL-300/380MJYD2- JL-300/380MJYD- JL-450/380MJYD2- JL-450/380MJYD- JL-600/3804/201.0MJYD- JL-800/380注:表10中R、C值适用于阻性或感性负载。

当用户用于容性负载时,R、C值按下列原则选取:电容C:容量不变,耐压值提高1.5倍电阻R:阻值不变,功率提高1倍或功率不变,阻值提高1倍2)压敏电阻吸收过电压压敏电阻能够吸收由于雷击等原因产生能量较大、持续时间较长的过电压压敏电阻标称电压(V1mA),是指压敏电阻流过1mA电流时它两端的电压压敏电阻的选择,主要考虑额定电压和通流容量额定电压V1mA的下限是线路工作电压峰值,考虑到电网电压的波动以及多次承受冲击电流以后V1mA值可能下降,因此,额定电压的取值应适当提高目前通常采用30%的余量计算V1mA≥1.3√2·U式中 U——。
