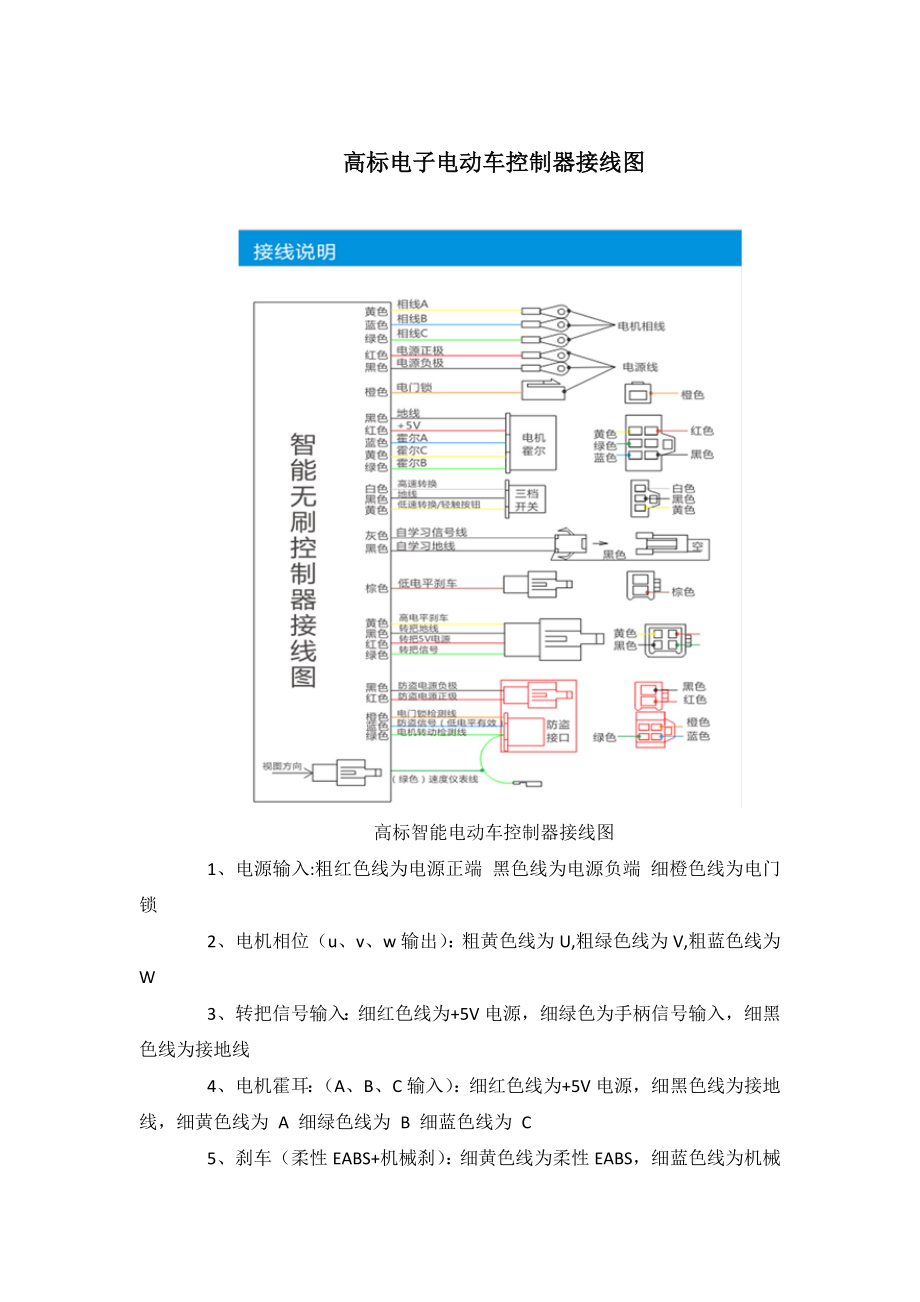

高标电子电动车控制器接线图高标智能电动车控制器接线图1、电源输入:粗红色线为电源正端 黑色线为电源负端 细橙色线为电门锁2、电机相位（u、v、w输出）：粗黄色线为U,粗绿色线为V,粗蓝色线为W3、转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线 4、电机霍耳：（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为 A 细绿色线为 B 细蓝色线为 C5、刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，高电平刹车+12V，细黑色线为接地线，低电平刹车6、传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入7、仪表（转速）：细紫色线8、巡航：细棕色线9、限速：细灰色线 10、自动识别开关线：细黄色线。
