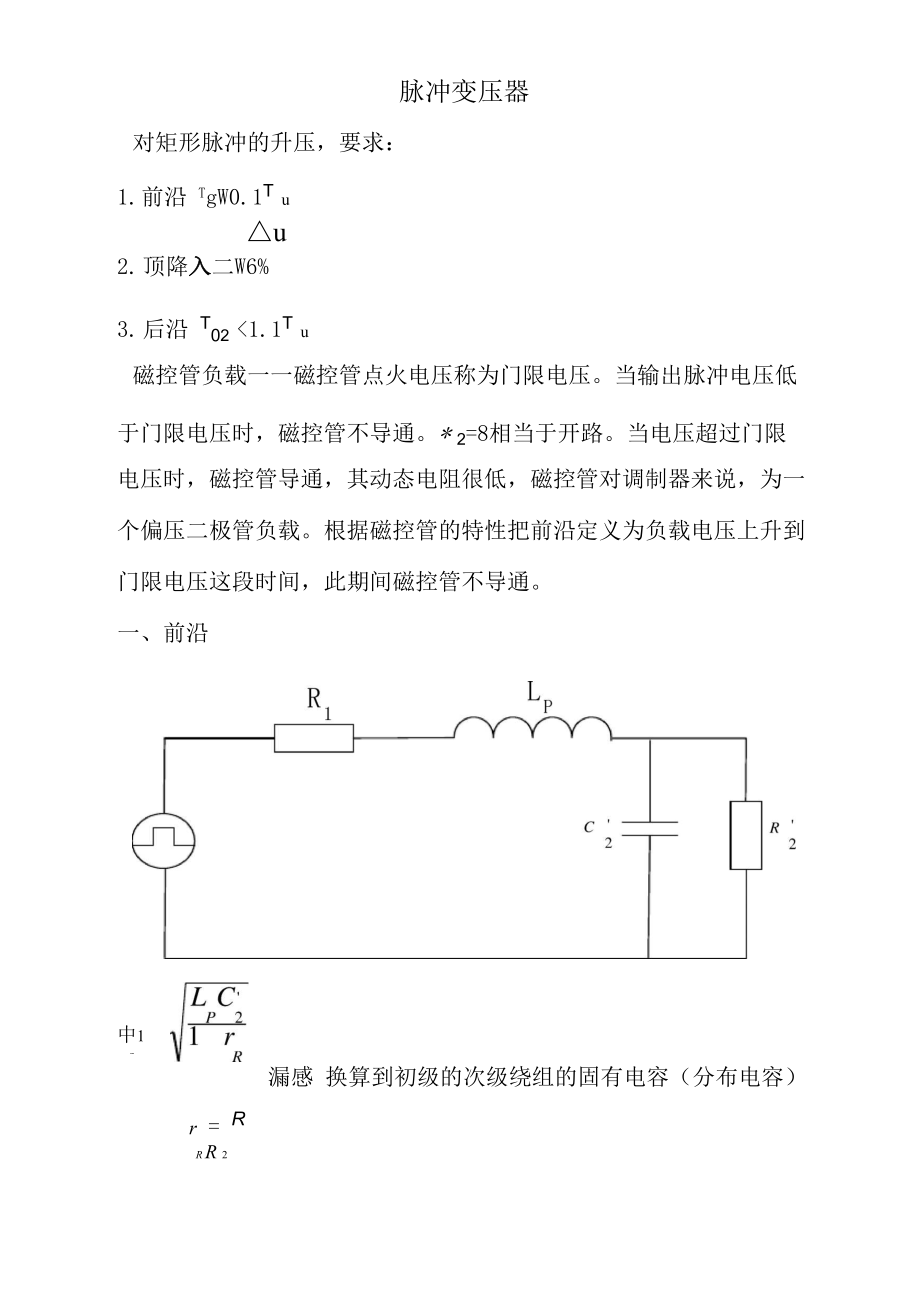

脉冲变压器对矩形脉冲的升压，要求：1. 前沿 TgW0.1T u△u2. 顶降入二W6%3. 后沿 T02 <1.1T u磁控管负载一一磁控管点火电压称为门限电压当输出脉冲电压低于门限电压时，磁控管不导通 2=8相当于开路当电压超过门限 电压时，磁控管导通，其动态电阻很低，磁控管对调制器来说，为一个偏压二极管负载根据磁控管的特性把前沿定义为负载电压上升到门限电压这段时间，此期间磁控管不导通一、前沿中1 =3漏感 换算到初级的次级绕组的固有电容（分布电容）r = RR R 2R1 —电源内阻+初级绕组内阻R2 一换算到初级的（负载电阻+次级绕组电阻）些》空可忽略 302 302「.T①1 8工C漏感L和分布电容C'越小越好叩 1 h P 2 P 2二、顶降R2其中:T 一脉宽Lm—励磁电感(R + r )(R' + r')一u一1——2一二 即 R = R // RR + r + R + r' a h 1 2u 1 22 2R1{ Ru :电源内阻 r1 :初级绕组电阻}R2{%:换算到初级的次级绕组电阻 Rh :换算到初级的负载组电阻}.顼-l^ 脉宽越宽则入越大；要求励磁电感有足够大，伽 降下来。
电路时间常数Q=L .顼二奇 时间常数Q越大，则入就越小，a H内阻小些好三、后沿：1 l 4k （1+入）1 _Rq H n 1 + 4k2\其中:K=Ra HC2 LM又：励磁电感越大，反峰电压越小一、 对铁芯材料的要求：1. 高的脉冲磁导率p p：能用较小的铁芯尺寸获得足够大的励磁电感2. 铁芯具有大的AB磁感应强度增量3. 损耗小二、 冷轧钢带做中大功率脉冲变压器，硅钢具有高的AB，较大的p b，铁芯制造工艺简单，成本低三、 铁镍软磁合金具有高的脉冲磁导率p p，在中小功率中使用较多，但AB比硅钢低，成本高通常做成 环形，分高矩形比（高磁导率）和低剩磁（恒磁导率）两大类四、 铁氧体磁芯铁氧体磁芯电阻率高，成本低，在小功率脉冲变压器中应用较多由于其磁芯的AB和 p p值均较低，温度稳定性差，一般用于对顶降和后沿要求不高的场合五、非晶态磁感应的选择：1. AB不超过材料的极限磁感应增量^Bmax （一般W0.7B0作为上限）2. 当要求顶降小时，AB取值宜低些3. 当要求前沿特性好时，AB取值可高一些；4. 窄脉冲变压器，AB取值不宜过高；而宽脉冲变压器时，AB取值可高些;5. 高重复频率的变压器，由于受温升影响，AB不宜取得过高。
