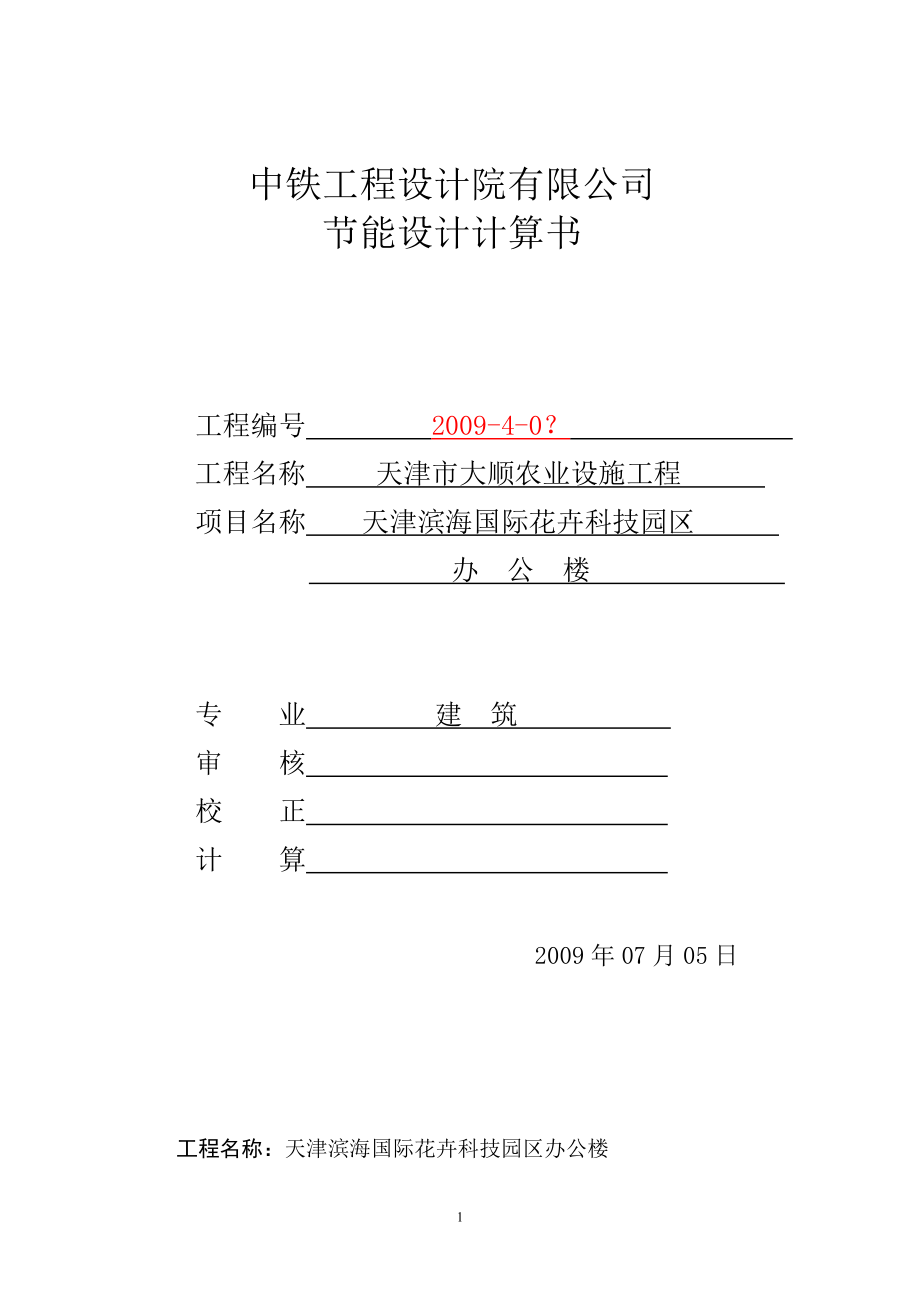

中铁工程设计院有限公司节能设计计算书工程编号 2009-4-0？ 工程名称 天津市大顺农业设施工程 项目名称 天津滨海国际花卉科技园区 办 公 楼 专 业 建 筑 审 核 校 正 计 算 2009年07月05日工程名称：天津滨海国际花卉科技园区办公楼 1 设计依据：《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《天津市公共建筑节能设计标准》DB29-153-2005《建筑节能工程施工质量验收规范》GB50411-2007《天津市民用建筑围护结构节能检测技术规程》DB29-88-2007《天津市民用建筑节能工程施工技术规程》DB29-125-2007 《天津市民用建筑节能工程质量验收规程》DB29-126-2007《天津市建筑节能门窗技术标准》DB29-164-20062 工程概况：工程建设地点：东丽区赤欢公路以南新地河以西使用性质：本工程是天津市大顺农业设施工程有限公司天津滨海国际花卉科技园区项目的子项目，两层办公用房。
建筑朝向：南北向建筑面积：8531.7 m²建筑层数及高度：建筑层数为两层，建筑高度为9.5m办公楼按公共建筑节能计算结构类型：钢筋混凝土框架结构3 节能设计简要说明3.1本工程采用外墙外保温体系，节能设计达到了规定的节能设计标准，公共建筑节能率为50% 3.2 本工程各主要围护结构选用保温材料和墙体材料的热工性能指标：（1）选用各围护结构保温材料和墙体材料热工性能指标部位选用保温材料厚度 导热系数λ修正系数 密度ρ 燃烧性能(mm)[w/(m·K)]αkg/m3 外墙 聚苯板800.0421.2018-22阻燃型屋面挤塑聚苯板70/850.0301.3025-32PC板162.33 采暖与非采采 暖房间 膨胀玻化微珠保温浆料300.0701.20≤300A1级不燃型隔墙楼板 雨棚及女儿墙内侧及热桥部位胶粉聚苯颗粒保温浆料300.0601.301.180～250阻燃型墙体材料加气混凝土砌块2500.1901.25（1）选用外保温门窗性能指标部位选用材料传热系数 W/(m²·k)气密性等级遮阳系数外檐门窗塑料型材中空玻璃 ≤ 南、西向≤3.50 北向≤2.006注：外窗气密性能不低于《建筑外门窗气密、水密、抗风压性能分级及其检测方法》GB/T7106-2008中规定的6级。
3.3围护结构主要部分保温作法简要说明（1）外墙：采用250厚加气混凝土砌块墙体，外贴50厚聚苯板（EPS），（2）屋面：公建部分铺设70厚挤塑型聚苯保温板（XPS），（3）不采暖楼梯间隔墙：200厚加气混凝土砌块墙体，内抹30厚膨胀玻化微珠保温浆料保温4）外檐门窗：传热系数≤2.00：采用塑钢中空玻璃门窗（6中等透光热反射+12空气+6透明）；传热系数≤3.5：采用普通塑钢中空玻璃门窗5）对外露梁、柱结构性热桥部位，应采用与主墙体一致的材料进行保温处理当外墙有挑出构件及附墙部位时（如：雨棚、附壁柱、装饰线与外墙连接处）均抹30厚胶粉颗粒保温浆料4.节能计算4.1体形系数（S=Fo/Vo）(为建筑外表面积与建筑体积之比) （1）建筑底面积：A=5021.5m2 （2）建筑层高：首层：5.4m；二层4.1m（3）建筑外表面：Fo=237.6X（5.4+4.1）+5021.5=7278.7m2 （4）建筑体积：Vo=5021.5X（5.4+4.1）=47704.25m3（5）体形系数：S= Fo /Vo S=7278.7/47704.250.12 =0.154.2窗墙面积比：（1）南向: 窗墙比: 238.52/867.35=0.27＜0.3窗面积: 238.52m2墙面积: 867.35m 2（2）西向: 窗墙比：105.84/522.5=0.20≤0.20窗面积: 105.84m2墙面积: 522.5m2（3）北向: 窗墙比: 510.72/ 867.35=0.59≤0.70窗面积:510.72m2 墙面积: 867.35m 24.3 求各围护结构选用做法的传热系数K： K0=1/R0=1/（Ri+∑R+Re）屋面屋面 K屋面=0.39 W/(m²·k) <0.40W/(m²·k)（限值要求）做法厚度 导热系数λ修正系数热阻R传热系数K0mm[w/(m·K)]α(m²·k/w)W/(m²·k)1. 防水层60.1701.000.035∑R=2.015Rο=Ri+ΣR+Re=0.11+2.399+0.04Rο=2.549Kο=1/Rο=0.392. 水泥砂浆找平层200.9301.000.0223．白灰焦渣找坡层 300.2901. 1.500.0694. 挤塑聚苯板（XPS）700.0301.102.1795. 钢筋混凝土屋面板1201.7401.000.0696. 内抹白灰砂浆200.8101.000.025外墙外墙 K外墙=0.45 W/(m²·k) <0.60W/(m²·k)（限值要求）做法厚度 导热系数λ修正系数热阻R传热系数K0mm[w/(m·K)]α(m²·k/w)W/(m²·k)1. 内抹白灰砂浆200.8101.000.025ΣR=2.61m²·k/wRο= Ri+ΣR+Re=0.11+2.086+0.04=2.236(m²·k)/WKο=1/Rο=0.45<0.60W/(m²·k)2. 加气混凝土砌块2500.1901.251.0533. 水泥砂浆找平150.9301.000.0163. 聚苯板（EPS）500.0421.200.9924. 聚合物砂浆网布加强公建部分外墙热桥部分：外墙（热桥部分：梁、柱） KB1/B2=0.75 W/(m²·k)(B1为梁B2为柱)做法厚度 导热系数λ修正系数热阻R传热系数K0mm[w/(m·K)]α(m²·k/w)W/(m²·k)1. 内抹白灰砂浆200.8101.000.025∑R=1.70Rο=Ri+ΣR+Re=0.11+1.177+0.04Rο=1.327Kο=1/Rο=0.752. 钢筋混凝土2501.7401.000.1443. 水泥砂浆找平150.9301.000.0163. 聚苯板（EPS）500.0421.200.9924. 聚合物砂浆网布强层公建外墙平均传热系数：取最不利外墙北立面：面宽91.3m,层高（5.4+4.1）m，窗面积510.72m2（梁面积）FB1=91.3X0.9=82.17 m2 （柱面积）FB2=0.7X（9.5-0.9-0.9）X12=64.68m2外墙主体部位的面积： F B3=91.3X9.5-82.17-64.68-510.72=209.78 m2外墙平均传热系数：KM=（KP1XFP1+KB1XFB1+ KB2XFB2）/（FP1+ FP2+ F B3）=（0.45X209.78+0.75X82.17+0.75X64.68）/（209.78+82.17+64.68）=204.54/356.63=0.57 W/(m²·k) <0.60W/(m²·k)体形系数=0.15<0.30满足《天津市公共建筑节能设计标准》DB29-153-2005第3.2.1的要求。
4. 4 非采暖房间与采暖房间的隔墙楼梯间、食库等隔墙 K=0.69 W/(m²·k) <1.5 W/(m²·k)（限值要求）做法厚度 导热系数λ修正系数热阻R传热系数K0mm[w/(m·K)]α(m²·k/w)W/(m²·k)1. 内侧抹石灰砂浆200.8101.000.025∑R=0.642Rο=Ri+ΣR+Re=0.11+1.224+0.11Rο=1.444Kο=1/Rο=0.692. 加气混凝土砌块2000.1901.250.8423. 膨胀玻化微珠保温浆料300.0701.200.3574. 聚合物砂浆网布强层非采暖房间与采暖房间的楼板设备间、食库顶板 K=1.44 W/(m²·k) <1.5 W/(m²·k)（限值要求）做法厚度 导热系数λ修正系数热阻R传热系数K0mm[w/(m·K)]α(m²·k/w)W/(m²·k)水 水泥砂浆200.9301.000.022∑R=0.473Rο=Ri+ΣR+Re=0.11+0.473+0.11Rο=0.693Kο=1/Rο=1.442. 钢筋混凝土楼板 1201.7401.000.0693. 膨胀玻化微珠保温浆料300.0701.200.3574. 板底抹白灰砂浆200.8101.000.0254.5 外檐保温门窗的传热系数（1）本工程公建部分体型系数为 0.15＜0.30，根据《天津市公共建筑节能设计标准》表3.2.1-1：满足限值要求。
南向窗墙比：0.27<0.3，选用传热系数为≤3.00 W/(m²·k)西向窗墙比：0.20≤0.20，选用传热系数为≤3.50 W/(m²·k)北向窗墙比：0.63≤0.7，选用传热系数为≤2.00W/(m²·k)由以上所述，本工程西、南向门窗采用2.80 W/(m²·k)，北向门、窗采用传热系数为2.00 W/(m²·k)满足规范要求 4.6 外檐门窗的气密性等级设计中采用气密性能良好的外窗，公建和居建外檐门窗气密性等级不低于现行国家标准《建筑外门窗气密、水密、抗风压性能分级及其检测方法》GB/T7106-2008中规定的6级4.7 外檐门窗的遮阳设计（1）公建部分：本工程公建部分体型系数为 0.15＜0.30，建筑窗墙面积比除南向均符合《天津市公共建筑节能设计标准》表3.2.1-1规定，不需要遮阳设计南向5结论本工程公建部分的体形系数、窗墙面积比及各围护结构的热工性能均符合《天津市公共建筑节能设计标准》3.1.2、3.2.1、3.2.2、3.2.4条规定性指标的节能设计要求，因此直接判定建筑物热工性能符合节能设计要求，为节能建筑设计。
