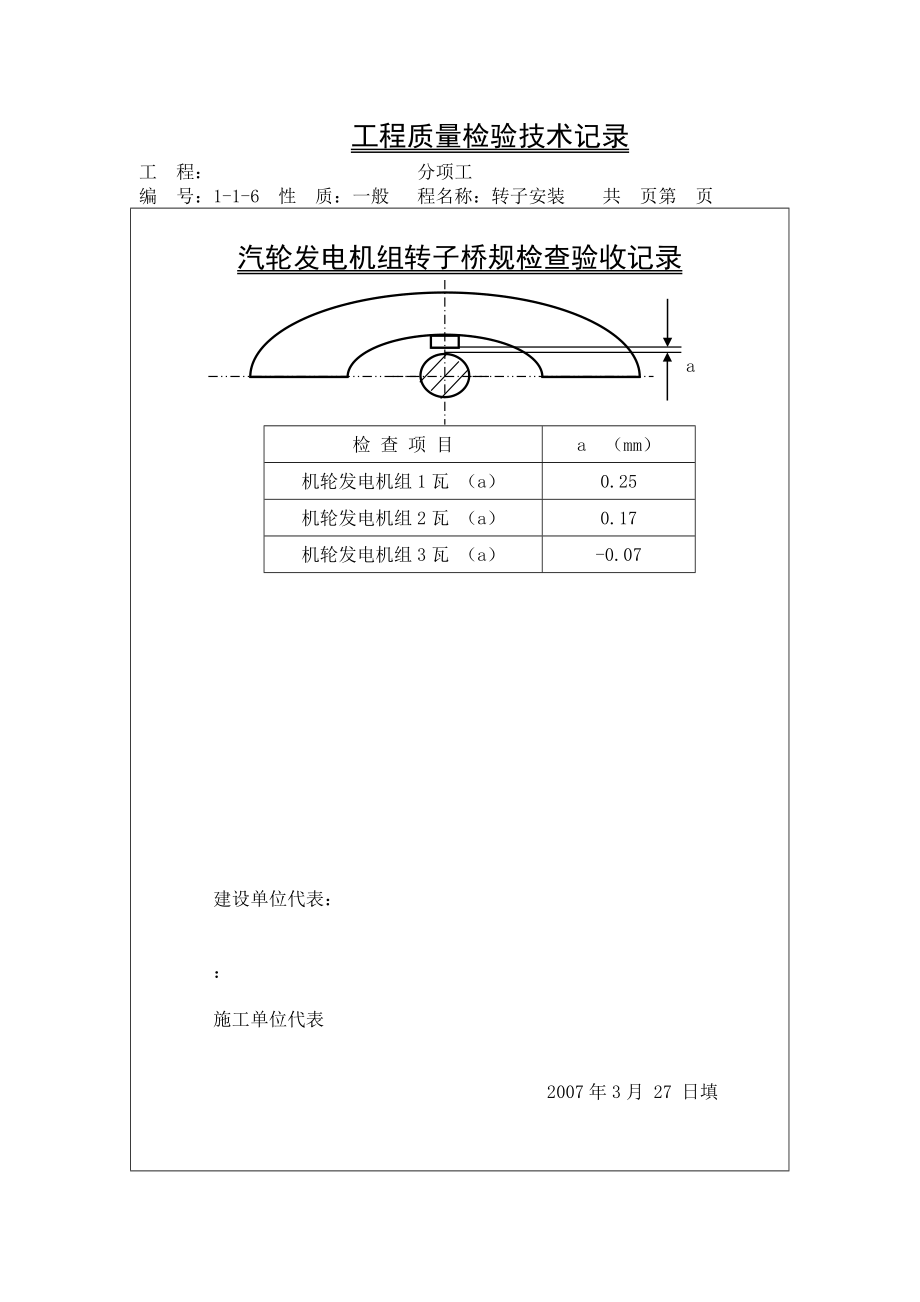

工程质量检验技术记录工 程： 分项工 编 号：1-1-6 性 质：一般 程名称：转子安装 共 页第 页汽轮发电机组转子桥规检查验收记录 a 检 查 项 目a （mm）机轮发电机组1瓦 （a）0.25机轮发电机组2瓦 （a）0.17机轮发电机组3瓦 （a）-0.07 建设单位代表： ： 施工单位代表 2007年3月 27 日填工程质量检验技术记录工 程： 分项工 编 号：1-2-4 性 质：一般 程名称：保护装置安装 共 页第 页轴向位移传感器安装、检查 项目技术要求实测a1——1.51.2 注：测量工具：塞尺 测量单位：mm 建设单位代表： 施工单位代表： ： 2007年3月27日填工程质量检验技术记录工 程： 分项工 编 号：1-2-4 性 质：一般 程名称：保护装置安装 共 页第 页转速传感器安装、检查 项目技术要求实测a0.5—1.00.75a0.5—1.00.75a0.5—1.00.70a0.5—1.00.65a0.5—1.00.75 注：测量工具：塞尺。
测量单位：mm 建设单位代表： 施工单位代表： 2007年3月27日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页前汽封（径向）道数设计要求c现场实测（0°）现场实测（90°）A排B排A排B排10.15～0.200.200.200.200.2020.15～0.200.200.200.200.2030.15～0.200.200.200.200.2040.15～0.200.200.200.200.2050.15～0.200.200.200.200.2060.15～0.200.250.200.200.2070.15～0.200.250.200.200.2080.15～0.200.220.200.200.200.20 b c c a建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页前汽封（轴向）道数设计要求 现场实测（0°）现场实测（90°）A排B排A排B排1a66666b3.23.03.03.03.02a66666b3.23.03.03.03.03a66666b3.23.03.03.03.04a66666b3.23.03.03.03.05a66666b3.23.03.03.03.06a66666b3.23.03.03.03.07a66666b3.23.03.03.03.08a66666b3.23.03.03.03.09a66666b3.23.03.03.03.0 b c c 建设单位代表： 施工单位代表： a 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页隔板汽封（径向）级数设计要求c现场实测（0°）现场实测（90°）A排B排A排B排10.25～0.300.250.250.200.2520.25～0.300.250.300.250.2530.25～0.300.300.250.200.3040.25～0.300.250.250.250.2550.25～0.300.300.250.250.2060.25～0.300.250.250.300.2570.25～0.300.200.300.250.2080.25～0.300.250.250.250.25 1～6级 a c c b 建设单位代表： 7～9级 c 施工单位代表： a 2007年 3 月 24 日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页隔板汽封（轴向）级数设计要求现场实测（0°）现场实测（90°）A排B排A排B排1a66.26.06.26.1b3.53.43.53.63.72a66.06.16.05.9b3.53.43.73.53.63a66.46.36.46.3b3.53.63.73.43.54a66.26.16.26.1b3.53.63.43.73.55a66.36.46.36.2b3.53.63.43.73.56a65.86.05.85.9b3.53.73.53.43.68a65.96.05.95.9b3.53.43.73.63.5 a c c b c a建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页后汽封（径向）道数设计要求c现场实测（0°）现场实测（90°）A排B排A排B排10.15～0.200.200.200.200.2020.15～0.200.250.250.250.2530.15～0.200.200.250.200.2540.15～0.200.250.200.250.20 b c c a建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页后汽封（轴向）道数设计要求现场实测（0°）现场实测（90°）A排B排A排B排1a3.53.43.63.73.5b6.05.96.05.95.82a3.53.53.43.53.6b6.05.85.95.86.03a3.53.63.53.73.5b6.06.05.86.06.14a3.53.73.43.63.5b6.06.06.06.16.0 b c c a建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 推力轴承编 号：1-1-10 性 质：主要 程名称： 检修安装 共 页第 页推力轴承安装检查符 号间隙配合（mm）符 号间隙配合（mm）要求实测要求实测c顶部0.20～0.250.20f（紧力）0.02～0.040.04两侧0.10～0.200.18g（紧力）0.02～0.040.03底部0.0.5～0.100.10x1＋x20.53～0.5790.74y0.18～0.2470.200d0.3～0.40.325建设单位代表： 施工单位代表： 2007年3月22日填工程质量检验技术记录工 程： 分项工 轴瓦及油挡编 号：1-1-16 性 质：主要 程名称：间隙测量调整 共 页第 页汽轮机后轴承安装检查符 号间隙配合（mm）符 号间隙配合（mm）要求实测要求实测a顶部f(紧力)0.02～0.040.04两侧x1＋x20.4～0.460.0.40底部y0.15～0.210.20a2顶部两侧底部建设单位代表： 施工单位代表： 2007年3月26日填工程质量检验技术记录工 程： 分项工 轴瓦及油挡编 号：1-3-4-1 性 质：主要 程名称：间隙测量调整 共 页第 页发电机前轴承安装检查符 号间隙配合（mm）符 号间隙配合（mm）要求实测要求实测a顶部f(紧力)0.02～0.040.02两侧g(紧力)0.02～0.040.03底部x1＋x20.27～0.360.30a2顶部y0.27～0.360.34两侧底部建设单位代表： 施工单位代表： 2007年3月11日填工程质量检验技术记录工 程： 分项工 轴瓦及油挡编 号：1-3-4-2 性 质：主要 程名称：间隙测量调整 共 页第 页发电机后轴承安装检查符 号间隙配合（mm）符 号间隙配合（mm）要求实测要求实测a顶部0.2～0.250.20f(紧力)0.02～0.040.02两侧0.15～0.200.15x1＋x20.02～0.040.03底部0.05～0.100.10y0.27～0.360.30a2顶部0.2～0.250.210.27～0.360.29两侧0.10～0.200.18底部0.05～0.100.08建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-3 性质：主要 程名称： 间隙测量调整 共 页第 页通流高压双列复速级安装检查符 号间隙配合（mm）要求实测A排B排0°90°0°90°a1±0.21.101.101.101.07b13±0.23.053.103.003.10b23.203.102.953.00c10.8－1.21.051.151.151.10c21.151.201.201.003c1.101.151.201.20d d a b1 b2 c2 c1 c3建设单位代表： 施工单位代表： 2007年3月24日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9 性 质：主要 程名称： 间隙测量调整 共 页第 页通流低压复速级安装检查符 号间隙配合（mm）要求实测A排B排0°90°0°90°a1±0.21.101.151.151.10b13±0.23.203.153.053.10b23.153.103.303.20c10.8－1.21.201.051.101.15c21.201.151.001.203c1.151.101.201.20 a b1 b2 c2 c1 c3建设单位代表： 施工单位代表： ： 2007年 3 月 24 日填工程质量检验技术记录工 程： 分项工 汽机通流部分编 号：1-1-9-3 性 质：主要 程名称： 间隙测量调整 共 页第 页通流压力级间隙检查项目符 号间隙配合（mm）要求实测A排B排0°90°0°90°第一级a2±0.21.951.951.901.95b0.8～1.21.201.001.101.05第二级a2±0.22.052.152.052.25b0.8～1.20.901.151.251.10第三级a2.5±0.22.402.352.402.40b第四级a2.5±0.22.4.2.352.352.50b第五级a3.0±0.23.003.102.903.00b第六级a3.0±0.22.803.002.903.10b第七级a3.5±0.23.303.403.503.40b第八级a3.5±0.23.203.403.503.20b a b 建设单位代表： 施工单位代表： 2007年 3 月 24 日填 汽轮机转子找正记录联轴器同心度（mm）检测项目要求实测转子扬度检测项目要求实测径向位 移a1- a3±0.030.01零点选定汽机后轴承a2-a4±0.030.01轴向倾斜b1 –b30.020.005b2- b4±0.020.00测 量 数 据a1a2a3a4b1b2b3b40.500.500.490.490.500.500.4950.50附图 a1 b1 a2 a4 b2 b4 a3 b3 建设单位代表： 施工单位代表： 2007年4月11日。
