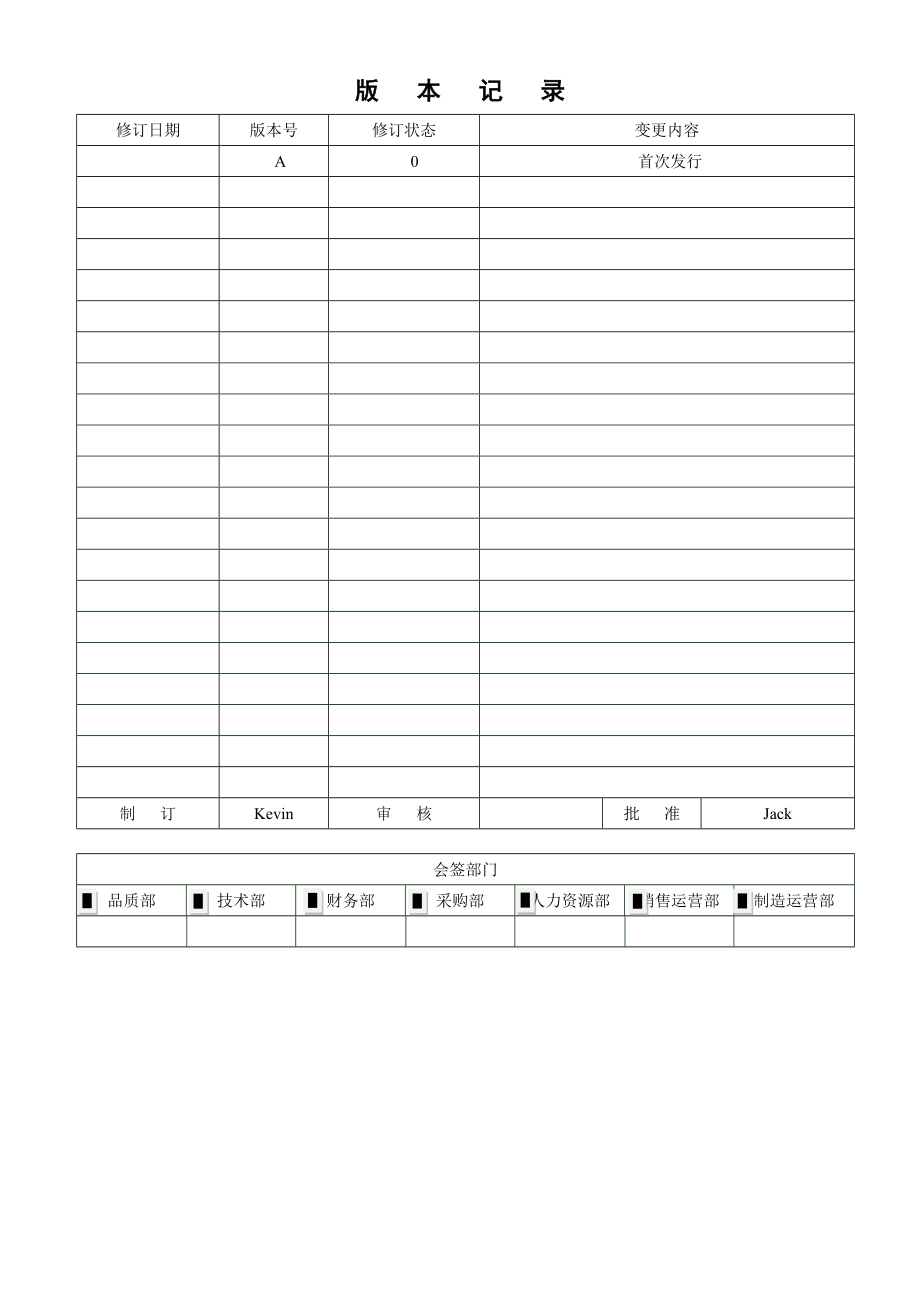

版 本 记 录修订日期版本号修订状态变更内容 A0首次发行制 订Kevin审 核批 准Jack会签部门品质部技术部财务部采购部人力资源部销售运营部制造运营部1 目的规定电/扶梯卸货要求和搬运起吊内容的规范2 适用范围本标准适用范围，是苏州曼隆电/扶梯，且设备合同、安装合同或改造合同中约定货到工地后，由苏州曼隆电梯有限公司负责卸货和搬运起吊工作3 职责3.1 分公司安装部或改造部负责协调卸货单位，卸货单位使用设备工具将电/扶梯进行卸货；3.2 分公司安装部或改造部负责协调搬运起吊单位，搬运起吊单位将电/扶梯部件搬运和起吊就位；3.3 安装项目经理、监督或改造梯现场管理人员对卸货、搬运起吊工作内容进行确认4 定义4.1 卸货单位和搬运起吊单位，由工厂采购部签定《货物运输服务合同》中指定；4.2 卸货是电/扶梯到达工地后，从货车上卸下到堆放场地的工作内容；4.3 搬运起吊是将电梯部件搬运就位，如曳引机起吊至机房内；扶梯进行起吊就位的工作5 工作程序5.1 电梯工作程序货到工地后卸货时，选择包装箱堆放的场地应不易积水，地面平整；如工地场地条件允许，包装箱应尽可能卸货至井道附近40米以内；卸货单位，应选择合适的设备工具进行卸货，比如叉车、吊车等；5.1.4货箱堆放需按合同号进行堆放，堆放时需防止出现坍塌和倾倒风险；在平整地在的前提下木质包装箱只允许堆放3层（轿底箱上方只允许叠放轿底箱或防护栏箱）；对重防护栏箱和纸箱包装箱，其上方不允许叠放包装箱；对钢丝绳箱、补偿链箱和导轨箱，只允许堆放2层（原则上导轨需摆放在地面平整的位置），不允许损坏包装箱；搬运起吊部件就位，参见下表：安装方法起吊搬运机房内部件搬运顶层厅门口处部件搬运底层厅门口处部件有脚手架安装曳引机、曳引机底座、导向轮、承重钢梁、控制柜轿底（含底托和上托）、直梁箱、上梁箱、轿顶轮对重架、对重块无脚手架安装曳引机、曳引机底座、导向轮、承重钢梁、控制柜对重架、2/3对重块数量轿底（含底托和上托）、直梁箱、上梁箱、轿顶轮注：有/无脚手架安装和搬运部件就位由安装项目经理签字确定。
5.2 扶梯/人行道工作程序5.2.1货到工地后，选择场地应不易积水，地面平整；5.2.2卸货单位应选择合适的设备进行卸货，比如叉车、吊车、固定塔吊等5.2.3如工地场地条件允许，扶梯/人行道的本梯及随梯部件应尽可能卸货至井道附近50米以内；5.3.4玻璃栏板箱需垂直放置，堆放时需防止出现坍塌和倾倒风险；扶手带箱、前沿板箱、扶手支架杆、不锈钢栏板箱，其上方不允许叠放包装箱；5.2.5在起吊单位作业之前，安装项目经理应提前安排人员进行土建复测，发现问题及时向用户提出，并督促其解决；5.2.6起吊单位在作业之前，必须提前通知用户清理现场；5.2.7安装人员进入现场施工，起吊单位在扶梯/人行道就位时需协助安装人员的扶梯水平调整作业；5.2.8当扶梯/人行道分段发运时，起吊单位需对扶梯/人行道进行拼接作业；在拼接桁架之前，需事先将扶梯/人行道本梯上的随梯发运部件（如被拆卸的梯级、裙板、盖板、毛刷等）移走，并存入库房；5.2.8.1扶梯/人行道拼接时，如采用连接板连接结构时，工厂为了便于工地安装，连接板已作标记和分类，组装时需严格按标记进行安装；5.2.8.2 如采用连接板连接结构时，桁架连接螺栓需按正确的方向穿入，即上弦杆的螺栓由上向下穿入，下弦杆的螺栓由下向上穿入，斜拉杆的螺栓由外向内穿入；5.2.8.3 桁架底板采用瓦片搭接，即上段桁架的底板搭接在下段桁架的底板上；5.2.8.4 当扶梯/人行道有中间支撑时，应在起吊就位前将中间支撑安装到位。
桁架就位后，倾斜段桁架直线度需控制在±2mm之内，水平度控制在1/1000mm之内；5.2.9扶梯/人行道就位应根据安装项目经理和用户提供的标准和要求进行；5.2.9.1扶梯/人行道的前沿板水平面需同用户的地平面水平线高度一致；5.2.9.2扶梯/人行道的就位中心需严格按照用户提供的要求进行放置；5.2.9.3多台扶梯并联就位时，上、下两头部应保持平面水平，左右、前后位置一致，水平度1/1000mm；5.2.9.4扶梯/人行道的扶手带中心到建筑物边侧应保持在500mm间距，两台并联梯中间间距不得小于300mm，如不足以上尺寸要求，应同安装项目经理及用户协商决定；5.2.9.5扶梯/人行道的上、下头部桁架搁梁深度尺寸应保持一致；5.2.10扶梯/人行道吊装就位后，需盖好防水油布，以防灰尘等杂物进入，并由安装项目经理和用户清点验收后签字6 引用记录记录编号记录名称收集时间收集岗位保存期限保存地点备注///////7 附件7.1 电/扶梯安装手册 货物运输服务合同。
