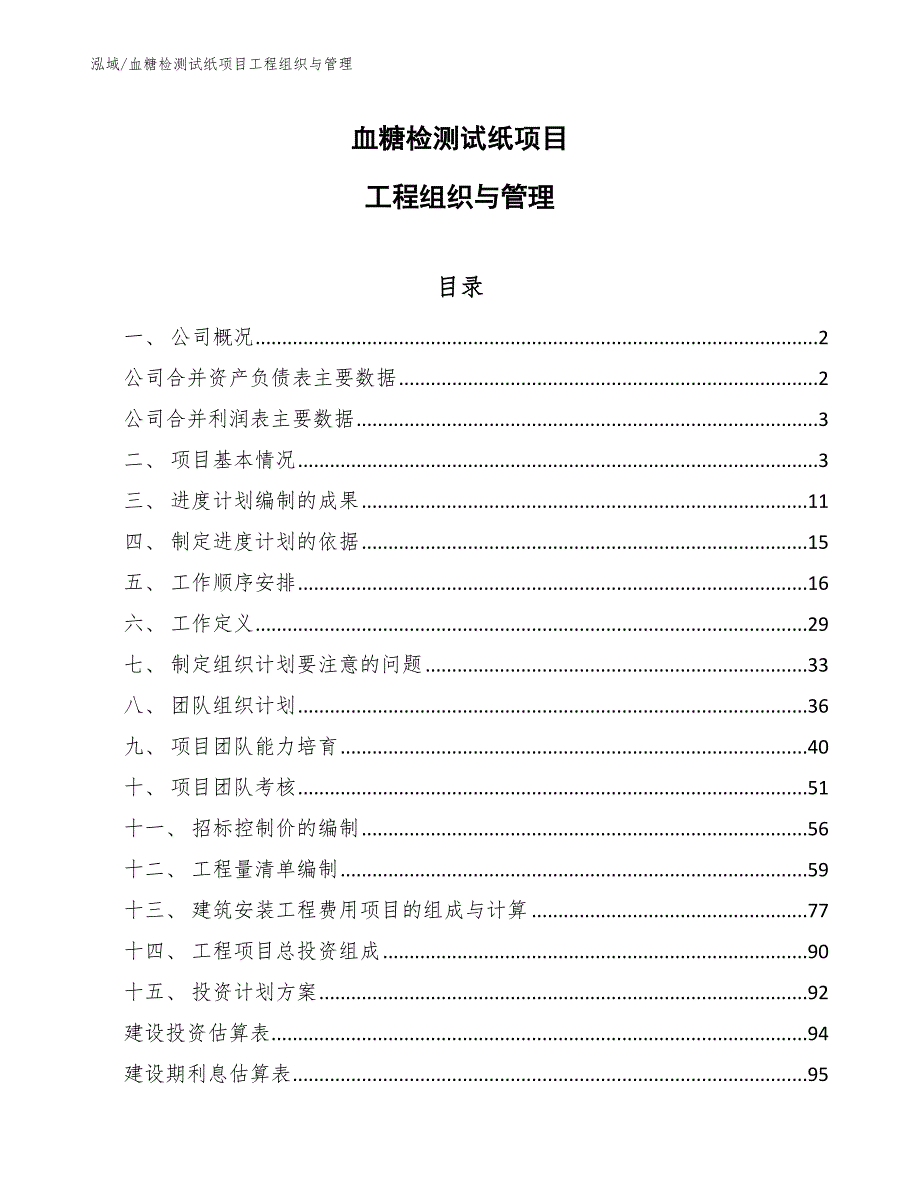

泓域/血糖检测试纸项目工程组织与管理血糖检测试纸项目工程组织与管理目录一、 公司概况 2公司合并资产负债表主要数据 2公司合并利润表主要数据 3二、 项目基本情况 3三、 进度计划编制的成果 11四、 制定进度计划的依据 15五、 工作顺序安排 16六、 工作定义 29七、 制定组织计划要注意的问题 33八、 团队组织计划 36九、 项目团队能力培育 40十、 项目团队考核 51十一、 招标控制价的编制 56十二、 工程量清单编制 59十三、 建筑安装工程费用项目的组成与计算 77十四、 工程项目总投资组成 90十五、 投资计划方案 92建设投资估算表 94建设期利息估算表 95流动资金估算表 96总投资及构成一览表 98项目投资计划与资金筹措一览表 99十六、 项目进度计划 100项目实施进度计划一览表 100一、 公司概况（一）公司基本信息1、公司名称：xxx投资管理公司2、法定代表人：程xx3、注册资本：590万元4、统一社会信用代码：xxxxxxxxxxxxx5、登记机关：xxx市场监督管理局6、成立日期：2012-3-227、营业期限：2012-3-22至无固定期限8、注册地址：xx市xx区xx（二）公司主要财务数据公司合并资产负债表主要数据项目2020年12月2019年12月2018年12月资产总额9729.487783.587297.11负债总额3966.083172.862974.56股东权益合计5763.404610.724322.55公司合并利润表主要数据项目2020年度2019年度2018年度营业收入30640.7124512.5722980.53营业利润7218.735774.985414.05利润总额6141.984913.584606.48净利润4606.483593.053316.67归属于母公司所有者的净利润4606.483593.053316.67二、 项目基本情况（一）项目承办单位名称xxx投资管理公司（二）项目联系人程xx（三）项目建设单位概况当前，国内外经济发展形势依然错综复杂。
从国际看，世界经济深度调整、复苏乏力，外部环境的不稳定不确定因素增加，中小企业外贸形势依然严峻，出口增长放缓从国内看，发展阶段的转变使经济发展进入新常态，经济增速从高速增长转向中高速增长，经济增长方式从规模速度型粗放增长转向质量效率型集约增长，经济增长动力从物质要素投入为主转向创新驱动为主新常态对经济发展带来新挑战，企业遇到的困难和问题尤为突出面对国际国内经济发展新环境，公司依然面临着较大的经营压力，资本、土地等要素成本持续维持高位公司发展面临挑战的同时，也面临着重大机遇随着改革的深化，新型工业化、城镇化、信息化、农业现代化的推进，以及“大众创业、万众创新”、《中国制造2025》、“互联网+”、“一带一路”等重大战略举措的加速实施，企业发展基本面向好的势头更加巩固公司将把握国内外发展形势，利用好国际国内两个市场、两种资源，抓住发展机遇，转变发展方式，提高发展质量，依靠创业创新开辟发展新路径，赢得发展主动权，实现发展新突破公司秉承“以人为本、品质为本”的发展理念，倡导“诚信尊重”的企业情怀；坚持“品质营造未来，细节决定成败”为质量方针；以“真诚服务赢得市场，以优质品质谋求发展”的营销思路；以科学发展观纵观全局，争取实现行业领军、技术领先、产品领跑的发展目标。
公司秉承“诚实、信用、谨慎、有效”的信托理念，将“诚信为本、合规经营”作为企业的核心理念，不断提升公司资产管理能力和风险控制能力公司在“政府引导、市场主导、社会参与”的总体原则基础上，坚持优化结构，提质增效不断促进企业改变粗放型发展模式和管理方式，补齐生态环境保护不足和区域发展不协调的短板，走绿色、协调和可持续发展道路，不断优化供给结构，提高发展质量和效益牢固树立并切实贯彻创新、协调、绿色、开放、共享的发展理念，以提质增效为中心，以提升创新能力为主线，降成本、补短板，推进供给侧结构性改革四）项目实施的可行性1、符合我国相关产业政策和发展规划近年来，我国为推进产业结构转型升级，先后出台了多项发展规划或产业政策支持行业发展政策的出台鼓励行业开展新材料、新工艺、新产品的研发，促进行业加快结构调整和转型升级，有利于本行业健康快速发展2、项目产品市场前景广阔广阔的终端消费市场及逐步升级的消费需求都将促进行业持续增长3、公司具备成熟的生产技术及管理经验公司经过多年的技术改造和工艺研发，公司已经建立了丰富完整的产品生产线，配备了行业先进的染整设备，形成了门类齐全、品种丰富的工艺，可为客户提供一体化染整综合服务。
公司通过自主培养和外部引进等方式，建立了一支团结进取的核心管理团队，形成了稳定高效的核心管理架构公司管理团队对行业的品牌建设、营销网络管理、人才管理等均有深入的理解，能够及时根据客户需求和市场变化对公司战略和业务进行调整，为公司稳健、快速发展提供了有力保障4、建设条件良好本项目主要基于公司现有研发条件与基础，根据公司发展战略的要求，通过对研发测试环境的提升改造，形成集科研、开发、检测试验、新产品测试于一体的研发中心，项目各项建设条件已落实，工程技术方案切实可行，本项目的实施有利于全面提高公司的技术研发能力，具备实施的可行性根据IDF（InternationalDiabetesFederation）糖尿病地图集第10版报告的调查结果，2021年全球共有5．37亿成年人（20-79岁）患有糖尿病，平均每10人中有1人预计到2030年，这一数字将上升到6．43亿，到2045年将上升到7．83亿；超过三成的糖尿病成年人生活在低收入和中等收入国家；糖尿病导致670万人死亡，平均每5秒1人死亡；糖尿病导致至少9660亿美元的卫生支出，这一数字在过去15年中增加了316%；5．41亿成年人葡萄糖耐量受损（IGT），患Ⅱ型糖尿病的风险增加。
糖尿病作为一种慢性病，现有医疗手段无法完全治愈糖尿病，只能通过药物治疗、饮食控制、运动疗法等加以改善，并辅以监测手段进行管理和控制血糖监测作为国际糖尿病联盟（IDF）认证的糖尿病防控的重要手段，不仅能够为医生调整治疗策略提供依据，对于糖尿病患者进行自我管理、调整生活方式以及降低血糖和晚期并发症发生风险等方面也将发挥重要作用基于反映的信息频次及使用方法，《中国血糖监测临床应用指南》对5种常用的血糖检测方法进行了详细介绍其中毛细血管血糖检测既在医疗机构临床中得到了广泛应用，也使患者可以借助血糖仪实现自我血糖监测（SMBG）指南中还强调了糖尿病患者进行自我血糖监测的重要性，并对Ⅰ、Ⅱ型糖尿病及采用强化或非强化治疗手段的患者监测血糖水平的频次、时点等操作进行了规范对于Ⅰ型糖尿病及部分胰岛功能比较欠缺的Ⅱ型糖尿病患者，病情更为严重，且多发于40岁以下年龄层、甚至20岁以下的儿童青少年中高频次的血糖监测、严格把控血糖水平的变化对于精准调控药物剂量、达到更佳的治疗效果来说至关重要；而对于大多数Ⅱ型糖尿病患者，胰岛功能尚有存留，一般通过口服药的常规治疗就可达到稳定效果，每周1-2次或更低频次的血糖监控即可满足日常管理的需求。
基于不同类型糖尿病患者的检测频率需求，IDF预计对于Ⅱ型糖尿病患者每年至少要进行150次自我血糖监测，而对于Ⅰ型患者则要远超这个水平我国血糖检测的渗透率远低于发达国家，检测频次有较大提升空间2020年我国血糖检测的平均渗透率仅有20%，农村人口中更低、仅10%，而欧美等发达国家中渗透率高达90%在检测频次上也有至少两倍的提升空间庞大的糖尿病患者基数催生了血糖监测的市场规模考虑到我国糖尿病患者的庞大群体，随着市场教育的进一步完善，未来我国将逐步缩小与发达国家血糖监测渗透率以及使用规范度之间的差距综合考虑中国糖尿病患者的基数大、检测频次高、渗透率有望持续增长等因素，IDF组织预测，中国血糖监测市场规模有望在2030年达到412．36亿元，2021至2030年年均复合增速达16．9%五）项目建设选址及建设规模项目选址位于xxx（以选址意见书为准），占地面积约46.00亩项目拟定建设区域地理位置优越，交通便利，规划电力、给排水、通讯等公用设施条件完备，非常适宜本期项目建设项目建筑面积53829.48㎡，其中：主体工程33859.30㎡，仓储工程10183.65㎡，行政办公及生活服务设施5656.80㎡，公共工程4129.73㎡。
六）项目总投资及资金构成1、项目总投资构成分析本期项目总投资包括建设投资、建设期利息和流动资金根据谨慎财务估算，项目总投资22773.49万元，其中：建设投资17903.37万元，占项目总投资的78.61%；建设期利息371.13万元，占项目总投资的1.63%；流动资金4498.99万元，占项目总投资的19.76%2、建设投资构成本期项目建设投资17903.37万元，包括工程费用、工程建设其他费用和预备费，其中：工程费用15500.53万元，工程建设其他费用1953.81万元，预备费449.03万元七）资金筹措方案本期项目总投资22773.49万元，其中申请银行长期贷款7574.22万元，其余部分由企业自筹八）项目预期经济效益规划目标1、营业收入（SP）：48900.00万元2、综合总成本费用（TC）：40144.67万元3、净利润（NP）：6402.60万元4、全部投资回收期（Pt）：5.97年5、财务内部收益率：20.76%6、财务净现值：6829.35万元九）项目建设进度规划本期项目按照国家基本建设程序的有关法规和实施指南要求进行建设，本期项目建设期限规划24个月十）项目综合评价主要经济指标一览表序号项目单位指标备注1占地面积㎡30667.00约46.00亩1.1总建筑面积㎡53829.48容积率1.761.2基底面积㎡19013.54建筑系数62.00%1.3投资强度万元/亩374.502总投资万元22773.492.1建设投资万元17903.372.1.1工程费用万元15500.532.1.2工程建设其他费用万元1953.812.1.3预备费万元449.032.2建设期利息万元371.132.3流动资金万元4498.993资金筹措万元22773.493.1自筹资金万元15199.273.2银行贷款万元7574.224营业收入万元48900.00正常运营年份5总成本费用万元40144.67""6利润总额万元8536.80""7净利润万元6402.60""8所得税万元2134.20""9增值税万元1821.16""10税金及附加万元218.53""11纳税总额万元4173.89""12工业增加值万元14330.77""13盈亏平衡点万元17384.08产值14回收期年5.97含建设期24个月15财务内部收益率20.76%所得税后16财务净现值万元6829.35所得税后三、 进度计划编制的成果进度基准进度基准是经过批准的进度模型，只有通过正式的变更控制程序才能进行变更，用作与实际结果进行比较的依据。
它被相关干系人接受和批准，其中包含基准开始日期和基准结束日期在监控过程中，将用实际开始和结束日期与批准的基准日期进行比较，以确定是否存在偏差进度基准是项目管理计划的组成部分工程项目进度计划项目进度计划是进度模型的主要成果，展示了工作之间的相互关联，以及计划开始与结束日期、持续时间、里程碑和所需资源即使在早期阶段就进行了资源规划，在未确认资源分配和计划开始与结束日期之前，项目进度计划都只是初步的一般要在项目管理计划编制完成之前进行这些确认还可以编制一份目标项目进度模型，规定每个工作的目标开始日期与目标结束日期项目进度计划可以是概括的（有时称为主进度计划或里程碑进度计划）或详细的进度计划的表示方法有以下几种1）横道图横道图是传统的进度计划表示方法，其左边按工作的先后顺序列出项目的工作名称，图右边是进度表，图上边的横栏表示时间，用水平线段在时间坐标下标出项目的进度线，水平线段的位置和长短反映该项目从开始到完工的时间利用横道图可将每天、每周或每月实际进度情况定期记录在横道图上2）时标网络图时标网络图将项目的网络图和横道图结合了起来，既表示项目的逻辑关系，又表示工作时间时标网络图具有以下特点：1）它既是一个网络计划，又是一个水平进度计划，能够清楚地标明计划的时间进程，便于使用。
2）能在图上直接显示出各项工作的开始和完成时间，工作的自由时差及关键线路在使用过程中，可以随时确定哪些工作已经完成，哪些工作正在进行及哪些工作就要开始3）由于网络图能清楚地表示出哪些工作需要同时进行，因此可以确定同一时间对材料、机械、设备以及人力的需要量3）里程碑法（亦称可交付成果法）里程碑法是在横道图上或网络图上标示出一些关键事项，这些事项能够被明显地确认，一般是反映进度计划执行中各个阶段的目标通过这些关键事项在一定时间内的完成情况可反映项目进度计划的进展情况，因而这些关键事项被称为“里程碑”4）进度曲线法这种方法是以时间为横轴，以完成累计工作量（该工作量的具体表示内容可以是实物工程量的大小、工时消耗或费用支出额，也可以用相应的百分比来表示）为纵轴，按计划时间累计完成任务量的曲线作为预定的进度计划从整个项目的实施进度来看，由于项目的初期和后期速度比较慢，因而进度曲线大体呈S形进度数据项目进度模型中的进度数据是用以描述和控制进度计划的信息集合进度数据至少包括进度里程碑、进度活动、工作属性，以及已知的全部假设条件与制约因素经常可用作支持细节的信息，包括每个时段的资源需求（往往以资源直方图表示）、备选的进度计划（如经资源平衡或未经资源平衡的进度计划）以及进度的储备时间等。
项目日历项目日历中规定了可以开展进度活动的工作日和工作班次它把可用于开展进度活动的时间段（按天或更小的时间单位）与不可用的时间段区分开来在一个进度模型中，可能需要采用不止一个项目日历来编制项目进度计划，因为有些工作需要不同的工作时段可能需要对项目日历进行更新经修正的项目管理计划项目管理计划中需要修正或更新的内容包括进度基准、进度管理计划等项目文件更新需要更新的项目文件包括：（1）工作资源需求：资源平衡可能对所需资源类型与数量的初步估算产生影响，因而需要对工作资源需求进行更新；（2）工作属性：制定进度计划过程中可能改变了资源需求和其他相关内容，需要对相应的工作属性进行更新；（3）日历；（4）风险登记册：需要更新风险登记册以反映进度假设条件所隐含的机会或威胁四、 制定进度计划的依据制定进度计划的依据主要包括项目网络图、时间估算、资源储备说明、项目日历和资源日历、强制日期、关键事件或主要里程碑、假定前提以及提前和滞后等1．进度管理计划进度管理计划规定了用于制定进度计划的进度规划方法和工具，以及推算进度计划的方法2．工作清单工作清单明确了需要在进度模型中包含的工作3．工作属性工作属性提供了创建进度模型所需的细节信息。
4．项目进度网络图项目进度网络图中包含用于推算进度计划的紧前和紧后工作的逻辑关系5．工作资源需求工作资源需求明确了每个工作所需的资源类型和数量，用于创建进度模型6．资源日历资源日历规定了在项目期间的某种资源可用性7．时间估算时间估算是完成各工作所需的工作时段数，用于进度计划的推算8．项目范围说明书项目范围说明书中包含了会影响项目进度计划制定的假设条件和制约因素9．风险登记册风险登记册中的所有已识别风险的详细信息及特征，会影响进度模型10．项目人员分派项目人员分派明确了分配到每个工作的资源11．资源分解结构资源分解结构提供的详细信息，有助于开展资源分析和情况报告12．环境因素能够影响进度计划制定的环境因素包括标准、沟通渠道以及用以创建进度模型的进度规划工具等13．组织过程资产能够影响制定进度计划过程的组织过程资产包括进度规划方法论和项目日历等五、 工作顺序安排工作顺序安排就是确定各项工作之间的依赖关系，并形成文档为了进一步编制切实可行的进度计划，首先必须对工作进行准确的顺序安排工作顺序安排可以利用计算机进行（如项目管理软件），也可以手工来做在一些小项目中，或大型项目的早期阶段，手工技术更为有效，而在实际运用过程中，手工和计算机可以结合起来使用。
一）工作顺序安排的依据(进度管理计划进度管理计划规定了用于项目进度规划的方法和工具，对工作排序具有指导作用工作清单工作清单列出了项目所需的、待排序的全部进度工作这些工作的依赖关系和其他制约因素会对工作排序产生影响工作属性工作属性中可能描述了事件之间的必然顺序或确定的紧前紧后关系里程碑清单里程碑事件应作为工作排序的一部分，以确保满足里程碑实现日期的要求项目范围说明书项目范围说明书中包含产品范围描述，而产品范围描述中又包含可能影响工作排序的产品特征，如待建厂房的布局图或软件项目中的子系统界面项目范围说明书中的其他信息也可能影响工作排序，如项目可交付成果、项目制约因素和假设条件虽然工作清单中已经体现了这些因素的影响结果，但还是需要对产品范围描述进行整体审查以确保准确性环境因素能够影响工作排序过程的环境因素包括政府或行业标准、项目管理信息系统、进度规划工具、公司的工作授权系统等组织过程资产能够影响排列工作顺序过程的组织过程资产包括公司知识库中有助于确定进度规划方法论的项目档案，现有的、正式或非正式的、与工作规划有关的政策、程序和指南，以及有助于加快项目工作网络图编制的各种模板等二）工作顺序安排的方法工作顺序安排的方法很多，如：双代号网络图法、单代号网络图法、双代号时标网络图法、条件网络图法，也可以利用网络样板。
本章介绍常用的四种工作顺序安排方法：双代号网络图法、双代号时标网络图法、单代号网络图法和单代号搭接网络图法双代号网络图法双代号网络图法就是利用箭线表示工作而在节点处将工作连接起来表示依赖关系的一种绘制项目网络图的方法这种方法也叫箭线工作法双代号网络图的基本概念工作（活动或作业）在双代号网络图中，工作用一根箭线和两个圆圈来表示工作的名称写在箭线的上面，完成工作所需要的时间写在箭线的下面，箭尾表示工作开始，箭头表示工作结束圆圈中的两个号码用来代表这项工作工作通常分为两种：第一种为需要消耗时间和资源，用实箭线表示；第二种为既不消耗时间，也不消耗资源，我们称为虚工作，用虚箭线表示虚工作是人为的虚设工作，只表示相邻前后工作之间的逻辑关系节点（结点或事件）在箭线的出发和交汇处画上圆圈，用以标志该圆圈前面一项或若干项工作的结束和允许后面一项或若干项工作开始的时间点称为节点在双代号网络图中，节点不同于工作，它不需要消耗时间或资源，它只标志着工作的结束和开始的瞬间，起着连接工作的作用起点节点是指网络图的第一个节点，表示执行项目计划的开始，没有内向箭线终点节点是指达到了项目计划的最终目标，它没有外向箭线除起点节点和终点节点外，其余称中间节点，它既表示完成一项或几项工作的结果，又表示一项或几项紧后工作开始的条件。
线路网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路线路既可依次用该线路上的节点编号来表示，也可依次用该线路上的工作名称来表示线路上所有工作的持续时间之和称为该线路的总持续时间总持续时间最长的线路称作关键路径，其他线路长度均小于关键路径，称为非关键路径关键线路的长度就是网络计划的总工期紧前工作、紧后工作和平行工作在网络图中，相对于某工作而言，紧排在该工作之前的工作称为该工作的紧前工作在双代号网络图中，工作与其紧前工作之间可能有虚工作在网络图中，相对于某工作而言，紧排在该工作之后的工作称为该工作的紧后工作在双代号网络图中，工作与其紧后工作之间可能有虚工作在网络图中，相对于某工作而言，可以与该工作同时进行的工作即为该工作的平行工作逻辑关系网络图中工作之间相互制约或相互依赖的关系称为逻辑关系逻辑关系包括工艺关系和组织关系工艺关系生产性工作之间由工艺过程决定的，非生产性工作之间由工作程序决定的先后顺序关系叫工艺关系组织关系工作之间由于组织安排需要或资源（人力、材料、机械设备和资金等）调配需要而规定的先后顺序关系叫组织关系双代号网络图的绘制基本规则网络图必须按照已定的逻辑关系绘制。
由于网络图是有向、有序网状图形，所以必须严格按照工作之间的逻辑关系绘制，这是保证工程质量和资源优化配置及合理使用所必需的网络图应只有一个起点节点和一个终点节点（多目标网络计划除外）除终点和起点节点外，不允许出现没有内向箭线的节点和没有外向箭线的节点如果一个网络图中出现多个起点或多个终点，网络图中所有节点都必须编号，并应使箭尾节点的编号小于箭头节点的编号网络图中不允许出现从一个节点出发顺箭线方向又回到原出发点的循环回路如果出现循环回路，会造成逻辑关系混乱，使工作无法按顺序进行工作或事件的字母代号或数字编号，在同一任务的网络图中，不允许重复使用网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头向左或偏向左方的箭线若遵循该规则绘制网络图，就不会出现循环回路网络图中不允许出现没有箭尾节点的箭线和没有箭头节点的箭线应尽量避免网络图中工作箭线的交叉当交叉不可避免时，可以采用过桥法或指向法处理双代号网络图的绘制步骤根据已知的紧前工作确定出紧后工作；从左到右确定出各工作的始节点位置号和终节点位置号；根据节点位置号和逻辑关系绘出初步网络图；检查逻辑关系有无错误，如与已知条件不符，则可加虚工作加以改正。
双代号时标网路计划双代号时标网路计划的表示方法双代号时标网络计划（简称时标网络计划）是指以水平时间坐标为尺度绘制的双代号网络计划时标单位可以是小时、天、周、月、季、年等，应根据需要在编制网络计划之前确定在时标网络计划中，以实箭线表示工作，实箭线的水平投影长度表示该工作的持续时间；以虚箭线表示虚工作，由于虚工作的持续时间为零，故虚箭线只能垂直画；以波形线表示工作与其紧后工作之间的间隔时间（以终点节点为完成节点的工作除外，当计划工期等于计算工期时，这些工作箭线中波形线的水平投影长度表示其自由时差）因此，时标网络计划既是一个网络计划，又类似于用横道图表示的一个水平进度计划它既能标明计划的时间过程，又能在图上显示出各项工作开始、完成时间，关键线路和关键工作所具有的时差时标网络计划的绘制方法时标网络计划宜按各项工作的最早开始时间编制为此，在编制时标网络计划时应使每一个节点和每一项工作（包括虚工作）尽量向左靠，直至不出现从右向左的逆向箭线为止同时在绘制时标网络计划时应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进行间接绘制法所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。
其绘制步骤是先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型（实箭线和虚箭线）按比例绘出工作和虚工作当某些工作箭线的长度不足以达到该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处直接绘制法所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划将网络计划的起点节点定位在时标网络计划表的起始刻度线上按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端当某些工作箭线的长度不足以到达该节点时，须用波形线补足，箭头画在与该节点的连接处当某个节点的位置确定之后，即可绘制以该节点为开始节点的工作箭线利用上述方法从左至右依次确定其他各个节点的位置，直至绘出网络计划的终点节点在绘制时标网络计划时，特别需要注意的问题是处理好虚箭线首先，应将虚箭线与实箭线等同看待，只是其对应工作的持续时间为零；其次，尽管它本身没有持续时间，但可能存在波形线，因此，要按规定画出波形线在画波形线时，其垂直部分仍应画为虚线单代号网络图法单代号网络图法是利用节点代表工作而用表示依赖关系的箭线将节点联系起来的一种绘制项目网络图的方法，这种方法也叫节点工作法。
大多数项目管理软件包都使用单代号网络技术单代号网络图中的节点必须编号，编号标注在节点内，其号码可简短，但严禁重复箭线的箭尾节点编号应小于箭头节点的编号一项工作必须有唯一的一个节点及相应的一个编号箭线箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源箭线应画成水平直线、折线或斜线箭线水平投影的方向应自左向右，表示工作的行进方向线路单代号网络图中，各条线路应用该线路上的节点编号从小到大依次表述工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序绘制基本规则单代号网络图应正确表达已定的逻辑关系单代号网络图中，不得出现回路单代号网络图中，不得出现双向箭头或无箭头的连线单代号网络图中，不得出现没有箭尾节点的箭线和没有箭头节点的箭线绘制网络图时，箭线不宜交叉当交叉不可避免时，可采用过桥法或指向法绘制单代号网络图应只有一个起点节点和一个终点节点；当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚拟节点，作为该网络图的起点节点和终点节点单代号网络图的绘制规则大部分与双代号网络图的绘图规则相同，故不再进行解释绘制步骤列出工作清单，包括工作之间的逻辑关系，找出每一工作的紧前工作有哪些；根据工作清单，先绘没有紧前工作的工作节点；逐个检查工作清单中的每一工作，如该工作的紧前工作节点已全部绘在图上，则绘该工作节点并用箭线与紧前工作连接起来；重复上述步骤，直至绘出整个计划的所有工作节点；检查起点节点和终点节点是否分别为唯一的节点，否则应设置相应的虚拟节点。
单代号搭接网络计划基本概念在普通双代号和单代号网络计划中，各项工作按依次顺序进行，即任何一项工作都必须在它的紧前工作全部完成后才能开始但是，在项目实施过程中，不一定要等到前一项工作完全完成后，才开始进行下一项工作例如，在新产品开发项目中，当设计进行到一定程度后还未全部完成时，就可开始进行原材料和一些零部件的采购工作为了更接近于项目的实际情况，可使用搭接网络技术搭接网络技术是用标注相邻工作之间的时间差值（即时距）来表示其搭接关系的网络计划单代号搭接网络计划中，工作的时距应标注在箭线旁，表示搭接关系单代号搭接网络计划中的搭接关系单代号搭接网络图的绘制规则与单代号网络图的绘制规则一致单代号搭接网络的搭接关系应以时距表示，即前项工作的开始或完成时间与紧后工作的开始或完成时间之间的间距完成到开始（FTS)时距FTS表示本工作完成时间与其紧后工作开始时间的搭接关系完成到完成（FTF)时距FTF表示本工作完成时间与其紧后工作完成时间的搭接关系开始到开始（STS)时距STS表示本工作开始时间与其紧后工作开始时间的搭接关系开始到完成（STF)时距STF表示本工作开始时间与其紧后工作完成时间的搭接关系混合时距在搭接网络计划中，两项工作之间可同时由以上四种基本连接关系中的两种以上来限制工作间的逻辑关系。
三）工作顺序安排的成果项目网络图项目网络图就是以图的形式揭示项目工作（活动）的逻辑关系可以手工完成，也可以在计算机上完成该图可以包括项目的全部工作细节，也可以只有一个或多个概括性的工作网络图中还应附有简要的文字，说明工作顺序安排的基本方法对于任何特殊的顺序都应详细说明项目文件更新需要更新的项目文件包括工作清单、工作属性、里程碑清单、风险登记册等六、 工作定义工作定义，就是对工作分解结构（WBS)中规定的可交付成果或半成品的产生所必须进行的具体工作（活动或作业）进行定义，并形成相应的文件，包括：工作清单和工作分解结构的更新在工程项目中，工作具有层次性，且工作的范围可大可小，需根据具体情况和需要来确定例如：挖土、垫层、砖基础、回填土各是一项工作，也可以把上述四项工作综合为一项基础工程一)工作定义的依据进度管理计划进度管理计划规定了管理工作所需的详细程度项目范围说明书在工作定义过程中，应明确考虑范围说明书中的项目交付成果、限制性条件和假设等项目交付成果是各层次子产品的总和，当交付成果均达成后，标志着项目的完成限制性条件是指限制项目团队进行选择的因素，比如因管理或合同要求的里程碑事件的强制完成事件。
假设是指在项目管理中被当成真实的、现实的或确定的因素来使用的条件，比如每周的工作时间或工程实施年限工作分解结构（WBS)范围管理中做出的WBS是工作定义的基本依据WBS通过子单元来表达主单元，每一工作的编码都是唯一的，因此十分明确任何工作项目都可通过计算其下层工作的成本、进度得到该工作的成本和进度由于WBS是从粗到细、分层划分的树状结构，因此根据WBS可以列出不同粗细程度的工作清单环境因素影响工作定义的环境因素包括组织文化和结构、商业数据库中发布的商业信息以及项目管理信息系统等过去开展类似项目的各种历史信息对于工作定义也具有重要的指导和参考作用组织过程资产影响工作定义的组织过程资产包括现有的、正式和非正式的、与工作规划相关的政策、程序和指南，经验教训知识库，标准化流程以及来自以往项目的、包含标准工作清单或部分工作清单的模板等二）工作定义的方法分解法分解技术是在项目工作分解结构的基础上，将项目工作按照一定的层次结构逐步分解为更小的、更具体的和更容易控制的许多具体的项目工作，从而找出完成项目目标所需的所有工作的技术模板法所谓模板法是指借用历史资料，参照过去的样板已完成的类似项目的工作清单或其一部分往往可以作为一个新项目工作清单的模板。
模板中相关工作的属性信息包括了资源技术清单、工作时间、风险、预期交付成果以及其他描述信息利用这些类似的清单作为样板，可以大大加快工作分解的进程滚动式规划随着工作的不断分解，项目范围所包括的内容更加详细滚动式规划是一种迭代式、渐进明细的规划技术，即详细规划近期要完成的工作，同时在较高层级上粗略规划远期工作因此，在项目生命周期的不同阶段，工作的详细程度会有所不同在早期的战略规划阶段，信息尚不明确，工作只能分解到已知的详细水平，而随着了解到更多的信息，近期即将实施的工作就可以分解为更加具体的工作专家判断在制定详细项目范围说明书、工作分解结构和项目进度计划方面具有经验和技能的项目团队成员或其他专家，可以为工作定义提供专业知识三）工作定义的成果工作清单工作清单必须包括项目中将要进行的所有工作，以利于确保工作清单的完整，但同时又不包括任何本项目范围之外的不必要的工作与工作分解结构类似，工作清单应该包括对每项工作的说明，这样才能使项目团队成员知道如何完成该项工作工作属性工作属性是指每项工作所具有的多重属性，用来扩充对工作的描述工作属性随时间演进在项目初始阶段，工作属性包括工作标识、WBS标识和工作标签或名称；在工作属性编制完成时，包括工作编码、工作描述、紧前工作、紧后工作、逻辑关系、提前量与滞后量、资源需求、强制日期、制约因素和假设条件。
工作属性可用于分配工作的负责人、确定开展工作的地区或地点、编制开展工作的项目日历以及明确工作类型，如支持型工作、独立型工作和依附型工作工作属性还可用于编制进度计划，进行工作的选择、排序和分类应用的领域不同，属性的数量也不同里程碑清单里程碑是项目中的重要时点或事件里程碑清单列出了所有项目里程碑，并说明每个里程碑是强制性的（如合同要求的）还是选择性的（如根据历史信息确定的）里程碑与常规的进度工作类似，有相同的结构和属性，但是里程碑的持续时间为零，因为里程碑代表的是一个时间点修正的工作分解结构利用工作分解结构确定为产生项目可交付成果而必须进行的具体工作时，项目团队成员可能发现需要附加一些可交付成果或重新编写可交付成果说明，增加某一工作或对某一工作进行细化，形成新的工作分解结构七、 制定组织计划要注意的问题在项目组织计划的制定与执行中，要注意以下几个方面的问题：(一）项目界面(1)组织界面组织界面是指项目组织内部各组织单元之间职责与任务相互交叉中的分工与衔接在项目组织计划中，要正式或非正式地明确不同组织单元之间的这种组织界面关系在实际工作中，可根据项目的具体情况或繁或简地进行这一工作例如，一个大型水利工程的项目组织管理系统内各组织单元之间的相互关系和一个简单的饮料生产项目相比，前者的复杂程度远远大于后者。
2)技术界面技术界面是指项目内部各专业之间的“接口”，包括在专业交叉与衔接点上如何进行相互分工与协作等在项目组织计划中，对于不同专业之间的界面关系应当正式或非正式地予以明确技术界面既可发生在项目阶段内部，也可能发生在项目阶段之间例如，项目场（厂）址选择时，市政工程专业必须与建筑结构工程专业很好地配合，是发生在一个阶段的内部；而对于一个汽车制造厂的技改项目，总装车间的扩能改造必须与发动机生产能力改造配套，则是发生在不同阶段之间3)人际关系界面人际关系界面是指项目组织内部不同个人之间工作交叉中的分工与衔接在项目工作当中，正式或非正式地明确不同个人之间的这种人际关系界面，对于项目团队中每个人很好地完成各自的任务与职责，对于高质量地完成项目团队的整体目标都是非常必要的二）人员配备计划要与需求一致人员配备计划是整个人力资源计划的重要部分在进行计划的制定时，一定要尽可能按项目对人力资源在时间、技能、合作、数量等方面的需求来安排，以保证项目的进度与质量在研究需求时要注意明确项目在各时间阶段、各不同组织单元中或小组内的具体要求三）约束条件这种约束就是指限制项目团队选择的各项因素，主要包括：（1）项目的组织结构。
不同的组织结构形式，对项目的人力资源有不同的要求例如基本组织结构为强矩阵式时，对项目管理者的领导和组织能力方面的要求与弱矩阵形式下相比则有较大的不同2）共同达成的有关协议在项目角色安排与职责分工时，有时会受到一些特殊的协议与有关规定的影响与制约例如，同工会或其他雇员团体之间的协议可能要求在项目中给某些特定群体中的人员或具体某人以一定的角色或明确一定的关系3）项目管理层的偏好对于以往取得的成功经验或方法，人们不由自主地会产生一种依从心理如果项目管理层成员在过去的项目中用某种组织方式取得了成功，他们在将来很可能主张采用类似的组织方式4）预期的人员安排在项目所涉及的各类群体中，每个人对项目产生的影响都可能有所不同在理论上项目的组织计划应根据项目的具体情况和项目管理理论等来确定，但实际上项目如何组织实施常常受到一些特殊个别人的能力和水平影响，由于这种影响的存在，使项目的组织计划与行为不得不进行改变和调整八、 团队组织计划组织计划通常包括四方面的内容：角色和职责安排、人员配备计划、组织关系图和有关说明一）角色和职责安排为了做好项目团队组织计划工作，首先要进行工作分析工作分析是人力资源管理最为基础性的工作，在制定人力资源组织计划前，先确定每一工作的职责、任务、工作环境、任职条件等，并对目前、近期及中远期的工作量进行预测分析。
在分析每个角色和职责时，要考虑其角色、职责、职权与能力要求角色是指在项目工作中谁来做某一事情，而职责则是回答团队成员应该履行的工作职权是使用项目资源，作出决策以及批准的权力，而能力则是为实现其角色，履行其职责、职权所需具备的技能和才干项目的角色和职责必须分配给合适的项目参与者角色和职责可能安排给某单个人，也可能是安排给某组成员被安排者可能是项目组织的一部分，也可能是组织外的一部分在项目职责安排时，项目团队的工作应与公司内部的职能部门如工程、市场或财务部门等有机结合起来项目经理的角色在大部分项目中总是很关键的，但绝不是不可改变的在实际工作中，项目经理的角色可能由于项目的进展情况，项目内外环境的变化或其他原因而进行调整描述团队成员的角色与职责可采用多种形式，主要有：层级型、矩阵型和文本型，有些项目人员安排也可在项目管理计划的子计划（如风险、质量或沟通计划）中列出无论使用什么方法，目的都是要确保每个工作包都有明确的责任人，确保全体团队成员都清楚地理解其角色和职责采用传统组织机构图，以图形方式自上而下地显示各种职位及其相互关系工作分解结构（WBS)用来显示如何把项目可交付成果分解为工作包，显示项目可交付成果的分解，有助于明确高层次的职责。
组织分解结构（OBS)则按照组织现有的部门、单元或团队排列，并在每个部门下列出项目活动或工作包，运营部门（如信息技术部或采购部）只需找到其所在的OBS位置，就能看到自己的全部项目职责资源分解结构是另一种层级图，按照资源类别对项目进行分解例如，在桥梁建造项目中，资源分解结构可以列出各部位所需的全部焊接工人数和焊接设备，即使他们分散在OBS和WBS的不同分支中资源分解结构对追踪项目成本很有用处，可与组织的会计系统对接，可以包含人力资源以外的其他各类资源采用责任分配矩阵（RAM)显示工作包或活动与项目团队成员之间的联系在大型项目中，可在多个层次上制定RAM高层次的RAM可定义项目团队中的各小组分别负责WBS的哪部分工作，低层次的RAM可在各小组内为具体活动分配角色、职责和职权矩阵图能反映与每个人相关的所有活动以及与每.项活动相关的所有人员它也可以确保任何一项任务都只有一个人负责，从而避免混乱如果需要详细描述团队成员的职责，可以采用文本型文本型描述团队成员的职责文件通常用概述形式，诸如职责、职权、能力和资格等方面的信息这种文件有多种名称，如职位描述、角色一职责一职权表该文件可作为未来项目的模板，特别是在根据当前项目的经验教训对其内容进行更新之后。
与管理项目有关的某些职责，也可以在项目管理计划的其他部分列出并解释例如，在风险登记册中列出风险责任人，在沟通计划中列出沟通活动的负责人，在质量计划中指定质量保证和质量控制活动的负责人项目角色和职责与项目范围的确定是紧密联系的，责任分配矩阵通常就用于这一目的对于一个大型项目，项目责任分配矩阵可能在各种不同的层次上开发例如，一个高层次的责任分配矩阵可能是对项目工作分解结构中的每一个元素由哪个单位或小组来完成都进行确定；而一个低层次的职责安排矩阵可能只是用于局部个人，为某一特别活动在一个小组内安排角色和职责人员配备计划人员配备计划就是根据已确定的各个角色和职责的要求，以需配人、以岗定人人员需求根据各工作单元、工作任务及未来发展，确定人力资源在专业技能、质量、数量、时间、合作精神等方面的需求，并对各工作单元的人力资源需求情况进行汇总和协调，最后制定出人力资源需求计划包括需求的人力资源数量、种类、时间、专业方向与水平等人员配备人员配备计划描述人力资源何时加入项目工作及何时脱离项目工作，如何加入和离开项目团队根据项目的具体情况，人员配备计划可以是正式的，也可以是非正式的；可以是详细的，也可以是框架式的。
人员配备计划是整个项目计划的一部分三）组织关系图组织关系图就是通过某种图形来确定和形象体现项目组织内各组织单元或个人之间的相互工作关系根据项目需要，可以是正式的或非正式的，详细的或粗线条的例如，只有三四个人参与的一个小工程施工监理项目，不可能有大型核电站项目那样严格详细的组织关系图组织分解结构图是一种特殊的组织关系图，展示了各组织单元负责的具体工作四）有关说明有关说明是对项目组织计划中的各个职位所进行的必要说明，项目组织计划说明的粗细程度应根据项目应用领域和项目规模的不同而不同，有关说明中包括一些信息作为支持细节而提供主要包括：1)组织结构形式的影响在项目组织结构形式的确定过程中，决策者往往是在正式或非正式地进行比选后，才确定项目的组织结构形式分析组织结构带来的影响就是分析在采用这样一种组织结构形式的同时，哪些可能的选择被限制了，还有哪些利弊2)工作描述为了使项目团队在人力资源选择时有清晰的目标，并为将来被安排在这一职位的人对其工作有一个明确的了解与把握，必须在组织计划的支持细节中对工作进行必要的描述此处的工作描述不应也不可能过于详细，应当是纲要式的，包括工作身份、职责、技能、知识、权力、工作的物质环境，以及在完成给定工作中的其他特征等。
九、 项目团队能力培育(一）项目团队能力培育目的项目团队能力的培育包括两个方面：一是提高项目参与者个人的贡献力；二是提高项目团队整体能力个人能力在管理和技术方面的提高是项目团队发展的基础为了使项目团队能力满足项目要求，团队作为一个完整的整体来开发是项目团队实现预定目标的关键二）项目团队能力培育方法团队能力内容很广泛，不但包括项目工作中所需的各种专业技术能力，团队成员的应变能力、克服困难的能力，成员间协调与配合的能力，还有团队成员特别是项目中的各专业或子项负责人的管理与领导能力，以及自我提高和独立解决问题的能力等团队发展的技巧与方法就是为提高项目团队整体及其成员这些能力而总结出来的途径与手段1.改善环境工作环境是指团队成员工作地点的周围情况和工作条件工作环境可以影响团队成员能力的发挥与调动一个良好的工作环境可以使团队成员有良好、健康的工作热情，可以使人产生工作的愿望，是使团队保持和发展工作动力的一个很重要的方面因此，作为团队的负责人应注意通过改善团队的工作环境来提高团队的整体工作质量与效率，特别是对于工作周期较长的项目2.培训培训包括为提高项目团队技能、知识和能力而设计的所有活动项目培训可以是正式的，具体方法包括：讲授法、会议法、小组讨论法、角色扮演法、行动学习法、案例研究法、游戏活动法及敏感性训练法等。
工程项目管理中对团队成员的培训，相对于单位人力资源部门的培训而言要简单一些，但更为实用，主要分为工作初期培训与工作中培训1)项目开展初期的培训在项目工作正式开展前，项目经理要通过不同的方式对项目团队成员进行短期培训这种培训可能是几天，也可能是几小时培训的目的主要是解决对项目的认识、项目的工作方法、工作要求、工作计划、相互分工、如何相互合作等具体的培训时间、工作量和培训内容等要根据项目的具体情况酌定这种工作前培训的负责人一般是项目经理，有时也请项目委托方进行必要的说明与讲解对于新手的培训还要安排一些基础知识及工作要求方面的内容2)项目工作中的培训项目工作中的培训是指在项目进行当中针对工作中遇到的问题而进行的短期而富有针对性的培训这种培训的主讲人往往是请来的专家，也可能是团队内部成员比如对一项新技术的培训、对某一思维方式的培训等对于这种工作中的项目培训要注重实际成效，切忌只讲形式、不求效果，否则不但增加项目费用支出，还可能对项目团队文化与团队精神的形成产生不利的影响，进而影响项目工作效率和项目的工作质量3)人员配合训练人员配合训练是为了加快团队成员之间的了解，提高团队之间的默契性、互动性及协调能力而设计和组织的训练性活动。
例如将全部或大部分项目团队成员放在同一个不具备基本生活条件的自然地点，让他们自己去安排生活，在特殊环境下学会相互依存和相互适应，或想办法去改善生活条件等等，以提高作为一个团队整体的行动能力⑧升展团队建设性活动开展项目团队建设性活动是指以提高项目团队的能力而设计和组织的，让团队成员通过参与使能力得以提高的团队活动这种团队建设性活动有很多，包括为改进项目团队的管理而设计的活动，为改进项目团队完成能力而专门设计的活动，为提高项目团队成员有关基本知识水平而组织的一些活动等等团队建设性活动还可以结合团队的实际工作进行，例如，让项目团队计划执行链中处于最末端的团队成员参与团队计划的制订过程；让那些没有管理能力和处理问题经验的项目团队成员参加制订暴露和解决矛盾的一些基本规则的过程；请一个没有主持过会议的团队成员主持一个5分钟的会议日程表调整会等等另外，还可以搞一个正规的工作检查会议，或专业性的经验交流等通过这些活动的开展，将有利于改善团队成员之间的人际关系，提高其对团队工作的参与热情，激活其内在潜能⑨评价评价是指对员工的工作业绩、工作能力、工作态度等方面进行调查与评定正确地开展评价可以使团队内形成良好的团队精神和团队文化，可以树立正确的是非标准，可以让人产生成就与荣誉感，从而使团队成员能够在一种竞争的激励中产生工作动力，提高团队的整体能力。
团队评价的具体方式可以采取指标考核、团队评议、自我评价等多种方式评价是激励的一种方式，激励是指为激发人的动机，鼓励人们形成行为、从事某种活动而采取措施的过程激励的目的是为了使人形成工作动力，也就是人们常说的调动积极性，它也是一种组织满足员工的需要、指导和强化其行为的过程，对于团队工作来说是不可或缺的重要内容团队建设与管理的理论基础主要包括：需要层次理论、X和Y理论、双因素理论这三种最基本的激励理论，以及成就需要理论和公平理论等需要层次理论美国心理学家马斯洛的需要层次论认为，每个人都有着多种层次的需要常见的马斯洛需要层次论是五层次论，后来马斯洛又将该理论扩展为更加完善的七层次论即:①生理需要指对维持生命所需要的食物、御寒、住所、性等方面的需要②安全需要指希望得到安全保障，以免遭受生理和心理危险、伤害的需要③社交需要指归属感，即希望得到伙伴、友谊、爱情以及归属于某一组织的需要④尊重需要分为内部和外部两个方面：内部尊重因素如自尊、自主和成就；外部尊重因素即希望他人尊重自己的需要，如地位、认可和关注⑤求知需要是指好奇心、求知欲、探索心理以及对事物的认知和理解的需要⑥审美需要是指由对匀称、整齐、和谐、鲜艳、美丽等事物的追求而引起的心理满。
