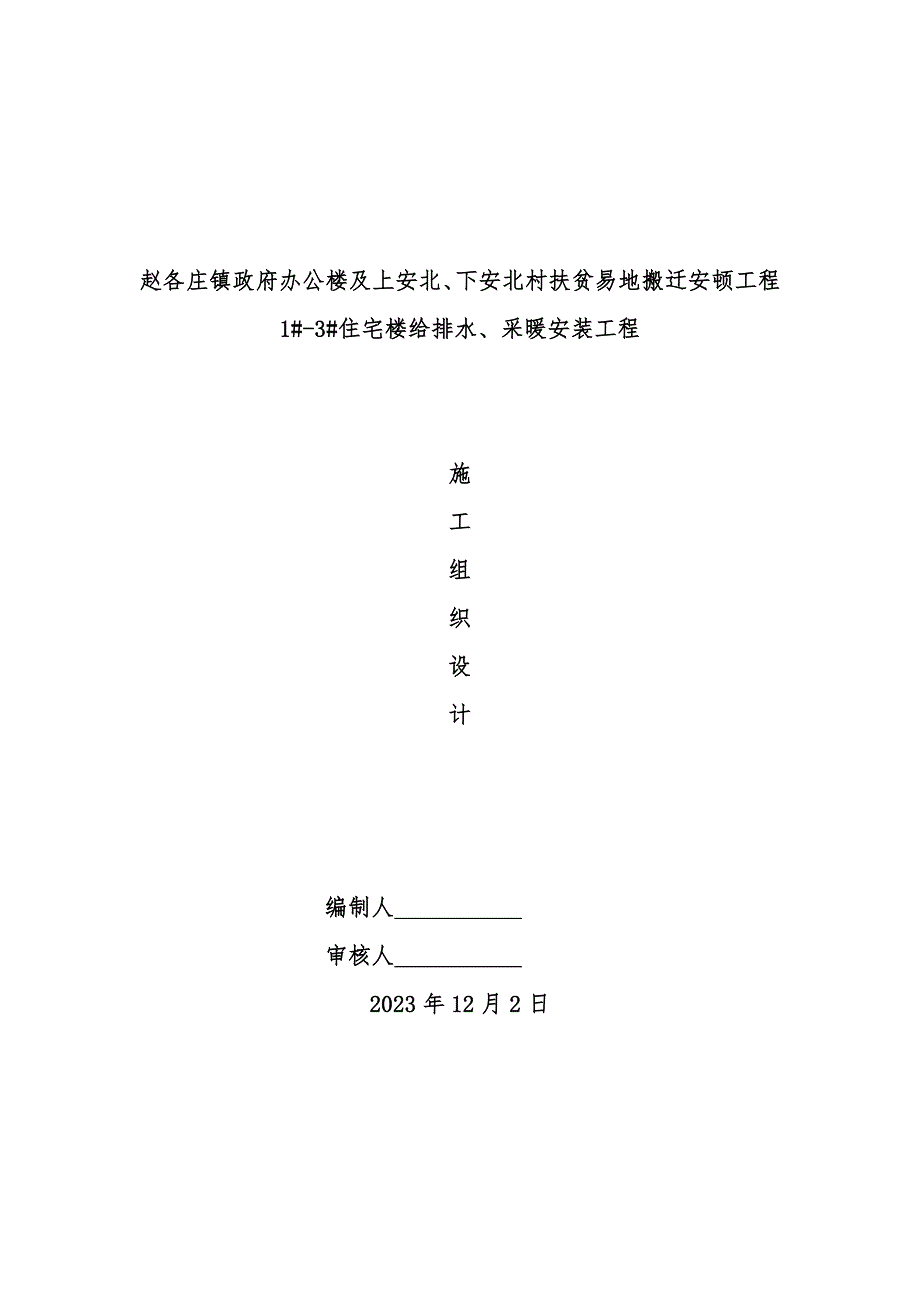

赵各庄镇政府办公楼及上安北、下安北村扶贫易地搬迁安顿工程1#-3#住宅楼给排水、采暖安装工程施工组织设计编制人 审核人 2023年12月2日第一章 工程概况 3第一节 工程概况 3第二章、施工部署 4第一节、给排水工程 44.1、管道及配件安装 84.2、辅助设备及散热器安装 4.3、系统水压实验及调试 第三章、质量保证措施 10第一节 质量保证体系的组成 10第二节、质量管理职责 11第四章、 施工过程质量保证措施 13第一节、施工过程中的全面质量管理 13第二节 施工过程全面质量管理控制体系的设立 13第三节 体系的运作方式 14第四节 全面质量控制体系运转的保证 14第五节 全面质量控制体系的贯彻 15第六节、施工阶段性的质量保证措施 17第五章、给排水、管道安装质量控制 21第一章 工程概况第一节 工程概况1、工程概况：单体建筑面积、3198.63㎡，基地面积457.02㎡，地下面积508.46㎡，地上面积2690.17㎡，建设层数地下一层，地上六层，建筑高度19.25米，结构形式;砖混结构，使用功能，住宅楼，建筑设计规模，小型，抗震设防烈度，7度，抗震设防类别，丙类，建筑物使用年限50年，屋面防水等级2级，建筑耐火等级2级。
2、基础防水板部分要比条形基础深10cm用挤塑板找平，然后在浇筑混凝土垫层，地下室外墙为钢筋混凝土外墙厚250cm,(定位轴线为外120.内130)，内外墙240厚，定位轴线居中，除注明外基础定位轴线均居墙体居中工程名称： 赵各庄镇政府上安北、下安北村扶贫易地搬迁安顿工程工程地点：赵各庄镇政府 建筑面积：3198.63㎡ 基础形式：条形基础 结构形式： 地下外墙为框架剪力墙，首层以上我砖混建设单位： 河北省涞水县城乡建设投资有限公司设计单位：河北华艺建筑设计有限公司监理单位： 北京中外建管理有限公司施工单位： 大元建业集团①给水系统室内生活冷水给水管道采用PPR给水管，给水管及管件采用电熔连接②排水系统室内排水管采用高密度聚乙烯管（PVC-U管），粘接连接屋面雨水采用内外排水系统，由雨水立管收集后，统一排至室外雨水管第二章、施工部署第一节、给排水工程一、给排水系统施工方法及工艺（一）给排水工程施工工艺流程图：系统交验材料检查支架制安管段预制预留预埋端部设施安装管道安装绘大样图管道消毒系统冲洗试压检查（二）给水管网安装和试压 1、给水系统施工主管必须熟悉施工图纸设计技术规定及有关规范、规程，给水管网走向，工艺流程、位置，施工工艺，然后按《技术交底制度》对施工班组长进行技术交底并作记录。
2、给水系统施工主管根据工程进度作材料计划，由有关部门按公司程序进行采购 3、施工过程中使用的机具要按公司管理标准《施工机具管理制度》进行检查，只有经检查合格方可使用 4、给水管网通过管井的要注意排列位置；通过楼层或墙的要经预留孔或套管 5、管材和管件到工地后，材料员要按《进货检查和实验控制程序》进行验收，核对材料的规格、管径大小和厚度、质量等，把检查结果记录下来，然后入库标记6、管道安装管道安装应结合具体条件，合理安排顺序一般为先地下、后地上；先大管、后小管；先主管、后支管 ⑴、埋地式管道安装 a.一方面拟定管道的位置、标高、管径，对的地按设计图纸规定的位置进行施工 b.给水引入管与排水管的水平净距不得小于1m；室内给水管与排水管平行铺设时，两管间的最小水平净距为500mm交叉铺设时，垂直净距150mm，给水管应铺设在排水管上方，如给水管必须铺设在排水管下方时应加套管，套管长度不应小于排水管径的3倍c.埋地给水管基础解决为：开挖沟槽后必须清除沟内的石块、木屑、杂草等杂物采用底层垫300mm,管面层垫300mm石粉并分层充足夯实 d.埋地管道安装好后，在回填土之前，要填写“隐蔽工程记录”。
e.给水管安装后，必须进行水压实验，实验压力为工作压力的1.5倍，管网必须进行水冲洗，给水泵安装后必须进行试运转；给水管道水压实验、冲洗、水泵试运转方法防必须符合规定 (三)排水、雨水管安装及试水1、排水系统施工主管必须熟悉排水、雨水系统图及平面布置图、技术规定和有关规范、规程，了解排水、雨水管走向、工艺流程、位置及施工工艺，然后按《技术交底制度》对施工班组长进行技术交底2、排水系统施工主管按施工进度分别作排水雨水系统材料采购计划，由有关部门按《采购控制程序》进行采购3、排水管管材采用UPVC管，采用粘胶粘合连接4、排水、雨水管安装⑴安装立管时，一定要注意将三通口的方向对准托管方向，以免在安装横托管时由于三通口的偏斜而影响安装质量三通口的高度，要由横管的长度和坡度来决定⑵、排水横支管与排水横管相连接和排水横管与立管相连接时必须采用45度或90度三通连接排水立管转弯时或最末端转弯处，应用2个45度的弯管与水平管段（埋地引出管段）相接 ⑶、排水管道横管应贴近梁安装，并要有坡度，坡向排水立管⑷、生活污水管道上设立检查口或清扫口，应符合以下条件: a.在立管上应每隔三层设一个检查口，但在最低层和有卫生器具的最高层； b.在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管应设立清扫口。
若污水管起点设立堵头代替清扫口时，与墙面距离不得小于400mm； c.在转角小于135°污水横管上，应设立检查口； d.污水横管的直线管段要多设检查口或清扫口，按图纸规定； ⑸、排水管道上的吊钩或管卡应固定在承重结构上横管不得大于2m，立管不得大于3m； ⑹、管道插入承口深度：配管时，应将管材承口试插一次，在其表面划出标记 ⑺、承插口连接：承插口清洁口清洁后涂胶黏剂，立即找正方向将管子插入承口，使其准直，再加以挤压应使管段插入深度符合所划标记，并保证承插接口的直度和接口的位置对的，还应静置2～3min，防止接口滑脱；预制管段节点间误差应不大于5mm ⑻、承插接口的养护：承插接口插接完毕后，应将挤出的胶黏剂用棉纱或干布沾清洁剂擦试干净根据胶黏剂的性能和气候条件静置至接口处固化为止冬季施工时，固化时间应适当延长 ⑼、管道穿过伸缩缝时，须设金属套管⑽、 排水管网无论在安装过程中还是安装完毕后，施工主管、质安员及有关人员对排水管网按ISO9002《施工过程质量控制程序》、《过程检查和实验控制程序》、《纠正措施控制程序》和《质量记录控制程序》进行全面检查和验收，并做好记录，以备下道工序进行查找。
四、采暖系统安装：4.1、管道及配件安装4.1.1、管道及配件安装前应具有下列规定a、管子、管件、散热器及阀门等已经检查合格，且具有有关的技术规定b、燃气壁挂炉在安装时，应尽量选择在厨房安装，壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近原则由于燃气壁挂炉使用天然气作为加热媒介，要与天然气精密接通，再者，燃气壁挂炉可以制造生活热水，安装在厨房便于控制操作，所以安装在厨房安全性和实用性高 c、燃气壁挂炉安装规范-安装过程要分开安装过程要分开，指的是在安装壁挂炉的时间应在家庭装修和取暖设备安装结束之后进行壁挂炉通过暖气片、地暖等终端设备起到为家庭供暖的效果，对于新装修的房子，安装时相关的开槽、打孔、管路连接这些程序要与家庭装修同时进行等所有终端设备及家装完毕之后，再进行壁挂炉安装在所有项目完毕之后，再安装壁挂炉，可以保证整个家庭环境与壁挂炉相融合，避免了因前期安装不妥再进行重装的现象 d、燃气壁挂炉安装规范-安装原则需牢记在实际安装中，应遵循“一近、二干、三全、四斜、五好”5大原则：1、近，就是指燃气壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近，保证所有接口畅通无阻；2、干，选择在干燥，通风口处安装，可以避免因水腐蚀导致壁挂炉寿命缩短现象；3、全，要使一件产品性能达成最佳，相应的配套设施不经要好还要齐全，如温控器、燃气过滤阀、水过滤等，保证安装过程中不少一钉一螺；4、斜，安装壁挂炉时将烟筒朝下5度以内，以避免雨水或冷凝炉水流进壁挂炉内部，导致壁挂炉损坏等；5、好，所有产品都必须把质量放在首位，壁挂炉产品质量是安装效果的基础。
e、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压实验，同时在系统顶点的实验压力不小于0.4MPaf、系统的清扫及调试1、系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器2、系统冲洗完毕后应充水、加热、进行试运营和调试 第三章、质量保证措施质量是“产品、过程或服务、满足规定或潜在规定（或需要）的特性的总和”，而工程质量对施工方、业主方、设计方、监理方而言，产品就是通过几方合作完毕的建筑物；过程就是从无到有的施工建造；服务就是为业主着想多快好省地完毕施工任务使业主满意；规定指对工程质量满足国家所制定的验收规范及标准；而潜在规定只是指在施工中尽量按业主的或设计的规定实行，使工程达成业主最满意的限度第一节 质量保证体系的组成施工质量保证体系是实现工程质量优良的保证，其重要包质量管理体系和施工质量控制体系体系的设立及运转均要围绕质量管理职责、质量控制来进行的本工程在管理过程中，将从这两个方面着手，严格进行质量的控制为保证工程管理体系的顺利实行，我单位将成立项目经理部，并将依据本工程的具体情况，严格按照 ISO9002进行质量管理保证现场质量管理中，责任明确，分工明确。
其质量保证体系具体设立情况如下： 一、 工程质量管理体系项目经理：王浩安全员 牟国祥 郭伟项目付经理 孙 朋施工工长 王海健质量员 左江涛技术负责人：赵钟悦第二节、质量管理职责施工质量管理组织体系中最重要的是质量管理职责职责明确，是贯彻责任到位、有效管理的首要条件施工质量管理组织机构作为我单位在本工程施工现场质量控制的直接实行者，在此，我单位对施工现场管理人员的质量职责予以明确：1、 项目经理的质量职责：项目经理作为项目的最高领导者，对整个工程的质量全面负责，在保证质量的前提下，平衡进度计划，经济效益等各项指标的完毕，并督促项目所有管理人员树立质量第一的观念，保证《质量保证计划》的实行与贯彻2、 项目技术负责人的质量职责：项目技术负责人作为项目的质量控制及管理的执行者，应对整个工程的质量工作全面管理，从质保计划的编制到质保体系的设立、运转等，均由项目技术负责人负责同样，作为项目技术负责人应组织编写样各种方案，作业指导书，施工组织设计，审核分包商所提供的施工方案等，主持质量分析会，监督各施工管理人员质量职责的贯彻项目技术负责人亦是项目的质保经理3、 项目副经理的质量职责：施工负责人作为负责生产的项目主管领导，应把抓工程质量作为首要任务，在布置工作任务时，充足考虑施工难度对施工质量带来的影响，在检查正常生产工作时，严格按方案、作业指导书等进行操作检查，按规范、标准组织自检、互检、交接检等的内部验收。
4、 质检人员的质量职责：质检人员作为项目对工程质量进行全面检查的重要人员应有相称的施工经验和吃苦耐劳的精神，并对发现的质量问题有独立的解决能力，在质量检查过程中有相称的预见性，提供准确而齐备的检查数据，对出现的质量隐患及时发出整改告知单，并监督整改以达成相应的质量规定5、 施工工长的质量职责：施工工长作为施工现场的直接指挥者，一方面其自身应树立质量第一的观念，并在施工过程中随时对作业班组进行质量检查随时指出作业班组的不规范操作，质量达不到规定的施工内容，并督促整改施工工长亦是各分项施工方案，作业指导书的重要编制者，并应做好技术交底工作第四章、 施工过程质量保证措施第一节、施工过程中的全面质量管理全面质量管理是运用科学的管理模式，以质量为中心所制定的保证质量达成规定的循环系统，其设立可使施工过程有据可依，但关键是在运转正常，只有正常运转的质保体系，才干真正达成控制质量的目的而质量保证体系的正常运作必须以全面质量管理控制体系来予以实现第二节、 施工过程全面质量管理控制体系的设立施工质量控制体系是按科学的程序运转，其运转的基本方式是PDCA的循环管理活动，通过计划、执行、检查、总结四个阶段把经营和生产过程的质量有机地联系起来，形成一个高效的体系，来保证施工质量。
⑴ 设立各阶段工作任务一方面，以我们提出的质量目的为依据，编制相应的分项工程质量目的计划，这个分目的计划应使项目参与管理的全体人员均熟悉了解，做到心中有数另一方面，在目的计划制定后，各施工现场管理人员应编制相应的工作标准并对施工班组交底实行，在实行过程中进行方式、方法的调整，以使工作标准完善再次，在实行过程中，无论是施工工长还是质检人员均要加强检查，在检查中发现问题并及时解决，以使所有质量问题解决于施工之中，并同时对这些问题进行汇总，形成书面材料，以保证在此后或下次施工时不出现类似问题最后，在实行完毕后，对成型的建筑产品或分部工程分次成型产品进行全面检查，以发现问题、追查因素，对不同产生因素进行不同的解决方式，从人、物、方法、工艺、工序等方面进行讨论，并形成改善意见，再根据这些改善意见而使施工工序进入下次循环第二节 体系的运作方式在本工程的施工过程中，我单位将开展全面质量管理小组活动（即TQM活动），对工程质量进行全面管理，并对重点和难点部位进行重点攻关，保证本工程质量达成创市优质量标准第四节 全面质量控制体系运转的保证⑴ 项目领导班子成员应充足重视施工质量控制体系的运转的正常，支持有关人员开展的围绕质保体系的各项活动。
⑵ 配备强有力的质量检查管理人员，作为质保体系中的中坚力量⑶ 提供必要的资金，添置必要的设备，以保证体系运转的物质基础⑷ 制定强有力的措施、制度，以保证质保体系的运转⑸ 每周召开一次质量分析会，对在质保体系运转过程中发现的问题进行解决和解决⑹ 开展全面质量管理活动，使本工程的施工质量达成一个新的高度第五节 全面质量控制体系的贯彻施工质量控制体系重要是围绕“人、机、物、环、法”五大要素进行的，任何一个环节出了差错，则势必使施工的质量达不到相应的规定，故在质量保证计划中，对这施工过程中的五大要素的质量保证措施必须予以明确地贯彻⑴ “人”的因素施工中人的因素是关键，无论是从管理层到劳务层，其素质责任心等的好坏将直接影响到本工程的施工质量故对于“人”的因素的质量保证措施重要从：人员培训、人员管理、人员评估来保证人员的素质在进场前，我们将对所有的施工管理人员及施工劳务人员进行备种必要的培训，关键的岗位必须持有效的上岗证书才干上岗在管理层积极推广计算机的广泛应用，加强现代信息化的推广；在劳务层，对一些重要岗位，必须进行再培训，以达成更高的规定在施工中，我们既要加强人员的管理工作，又要加强人员的评估工作，人员的管理及评估工作应是对项目的全体管理层及劳务层，实行层层管理、层层评估的方式进行。
进行这两项工作其目的在于使进驻现场的任何人员在任何时候均能保持最佳状态，以保证本工程能顺利完毕⑵ “机”的因素进入现代的施工管理，机械化限度的提高为工程更快、更好地完毕发明了有利条件但机械对施工质量的影响亦越来越大，故必须保证机械处在最佳状态，在施工机械进场前必须对进场机械进行一次全面的保养，使施工机械在投入使用前就已达成最佳状态，而在施工中，要使施工机械处在最佳状态就必须对其进行良好的养护、检修在施工过程中我们将制定机械维护计划表，以保证在施工过程中所有的施工机械在任何施工阶段均能处在最佳状态⑶ “物”的因素材料是组成本工程的最基本的单位，亦是保证外观质量的最基本的单应，故材料采用的优劣将直接影响本工程的内在及外观质量物”的因素是最基本的因素为保证“物”的质量，我们必须从施工用材、周转用材进行综合地贯彻⑷ “环”与“法”的因素 “环”是指施工工序流程，而“法”则是指施工的方法，在本工程的施工建设中，必须运用合理的施工流程，先进的施工方法，才干更好、更快地完毕本工程的建设任务在本《施工组织设计》中，我们已对施工流程及施工方法作了介绍，其具有先进性、科学性和合理性，但在施工过程中能否按《施工组织设计》中的有关内容进行全面地贯彻才是保证本工程施工质量的关键。
只有建立良好的实行体系、监督体系才干按既定设想目的完毕本工程的施工任务第六节、施工阶段性的质量保证措施施工阶段重要分为事前、事中、事后三个阶段按照这三个不同阶段的特点，必须针对性地采用阶段性的质量保证措施来，对本工程各分部分项工程的施工进行有效的质量控制1、 事前控制阶段事前控制是在正式施工活动开始前进行的质量控制，事前控制是先导⑴ 建立质量管理组织机构、明确分工、权责；⑵ 建立完善的质量保证体系和质量管理体系，编制《质量保证计划》；⑶ 根据《项目管理手册》规定、规定建立项目的管理制度体系；⑷ 建立完善的计量及质量检测器具、技术和手段；⑸ 对工程项目施工所需的原材料、半成品、构配件进行质量检查和控制，并编制相应的检查计划；⑹ 进行设计交底，图纸会审等工作；⑺ 根据本工程特点拟定施工流程、工艺及方法；对本工程将要采用的新技术、新结构、新工艺、新材料均要审核其技术审定书及运用范围⑻ 检查现场的测量标桩，建筑物的定位线及高程水准点等2、 事中控制阶段事中控制是指在施工过程中进行的质量控制，是关键⑴ 完善工序质量控制，把影响工序质量的因素都纳入管理范围⑵ 及时检查和审核质量记录分析资料和质量控制图表，抓住影响质量的关键问题进行解决和解决。
⑶ 严格工序间交接检查，作好各项隐蔽验收工作，加强受检制度的贯彻，对达不到质量规定的前道工序决不交给下道工序施工，直至质量符合规定为止⑷ 对完毕的分部分项工程，按相应的质量评估标准和办法进行检查、验收⑸ 审核设计变更和图纸修改⑹ 同时，如施工中出现特殊情况，隐蔽工程未经验收而擅自封闭，掩盖或使用无合格证的工程材料，或擅自变更替换工程材料等，项目技术负责人有权向项目经理建议下达停工令3、 事后控制阶段事后控制是指对施工过的产品进行质量控制，是祢补⑴ 保证成品保护工作迅速开展，检查成品保护的有效性、全面性⑵ 按规定的质量评估标准和办法，对完毕的单位工程，单项工程进行检查验收⑶ 核查、整理所有的技术资料，并编目、建档⑷ 在保修阶段，对本工程进行回访维修，增补、修订已有的防止纠正措施第三节 质量保证技术措施一、隐蔽工程的质量保证措施建立健全的工程质量检查和验收制度，把责任贯彻到人，是保证隐蔽工程质量的关键1、 项目经理对隐蔽工程的质量总负责，项目部负责将各项目责任层层分解，贯彻到班组和个人严格隐蔽工程检查验收程序，认真执行三检制度“自检、互检、专检”⑴ 施工班组在工序完毕后，对隐蔽工程进行自检，自检合格后填写质量检查评估表。
⑵ 质检工程师在施工班组自检合格的基础上，对隐蔽工程进行质量检查；并将检查结果报告项目经理检查合格后，由项目经理书面告知监理工程师进行隐蔽验收⑶ 监理工程师对隐蔽工程进行验收合格后，方可进行下一工序的施工2、 施工过程中，质检员、质检工程师经常在工地施工面检查，及时指出工程中的不合格处，让施工班组迅速加以改正3、 隐蔽检查中必须按规范和设计规定进行，对预埋件、预留孔洞等的检查要做到无一漏掉，位置对的4、 对关键工序、特殊工序要在质量计划中设立质量控制点（停止点），上道工序检查不合格的不准进入下一工序的施工5、 对隐蔽工程的验收，应按协议规定的时间，事先告知监理工程师，让监理工程师有足够的准备和充足的检查时间对将隐蔽的工程的任一部分进行检查、检查项目部将给予方便和合作6、隐蔽工程的验收要争取一次通过，建立奖优罚劣的制度，对隐蔽工程一次验收合格的施工生产班组给予一定奖励，对隐蔽工程一次验收不合格的施工生产班组，给予一定的处罚将验收情况与经济效益相结合7、按规定整理好各项隐蔽工程资料隐蔽工程施工中应有严格的施工记录，记录中应有检查项目、施工技术规定及检查部位等，并将施工过程划分为各个施工阶段，每个施工阶段都有技术负责人，质量检查人签字，返工后的隐蔽工程复检合格后，填写隐蔽工程验收记录，同时向驻地监理工程师出复检申请，并办理相应的签认手续。
第五章、给排水、管道安装质量控制1、 给水管道安装完毕后，进行给水系统的水压实验，其结果必须符合设计规定和施工规范规定2、 排水管道安装完毕后，进行排水管的灌水实验，其结果必须符合设计规定和施工规范规定3、 排水管道竣工后，进行排水系统的通水实验，其结果必须符合设计规定和施工规范规定4、 采用水准仪（水平尺）拉线和尺量检查管道的正负偏差是否符合设计规定管道坡度对的，距墙一致5、 PVC管粘接后外溢粘接剂及时除掉6、 粘接剂涂刷前将粘接处认真解决干净，并在涂刷时做到均匀涂刷，以保证粘接口日后不出现漏水7、 卫生洁具安装前认真检查卫生洁具的型号、规格、质量是否符合设计8、 卫生洁具安装完毕后，用尺量检查卫生洁具的排水管径和最小坡度是否符合设计规定和施工规范规定9、管道采用法兰连接时，法兰垂直于管中心线，其表面互相平行10、管道穿越楼板时，应设立钢套管，套管高出地面50mm，并有防水措施管道穿越屋面时，应采用严格的防水措施穿越管段的前瑞应设固定支架11、采用金属管卡或金属支、吊架时，卡箍的内侧面应为圆柱面，卡箍与管道之间应夹垫塑胶类垫片固定支、吊架的架本体，应有足够的刚度，不得产生弯曲等变形。
管道支、吊、托架与管道接触的最大间距必须满足规范规定：塑料管道的最大支撑间距（mm）外径 ≤ 40 50 75 100 150 200水平管 400 500 750 1100 1600 1600立管 1200 1200 1800 1800 1800 1800钢管水平安装支架最大间距公称直径mm 15 20 25 32 40 60 70 80 100 150支架最大间距m 2.5 3 3.5 4 4.5 5 6 6 6.5 8PPR冷水管支、吊架最大间距外径（mm） 20 25 32 40 50 63 75 90 110横管（m） 0.40 0.50 0.65 0.80 1.00 1.20 1.30 1.50 1.60立管（m） 0.70 0.80 0.90 1.20 1.40 1.60 1.80 2.00 2.20PPR管熔接加热时间必须符合下表：公称外径（mm） 熔接深度（mm） 加热时间（s） 加工时间（s） 冷却时间（min）20 14 5 4 325 16 7 4 332 20 8 4 440 21 12 6 450 22.5 18 6 563 2424 6 675 26 30 10 890 32 4010 811038.5 50 15 1012、在上表规定冷却时间内，应扶好PPR管材、管件，使它不受扭、受弯和受拉。
13、排水管道安装后应用塞头予以封闭管口防止有水泥混砂浆，或其它杂物流入管内，致使管道堵塞14、排水栓、地漏的安装应平正、牢固、无渗漏，排水栓应低于盆、槽2mm，低于地表面5mm，地漏低于安装处排水表面5mm15、设有两个以上的卫生用品，其明装水平管段的起点处应装带有检查门的弯管或三通管16、排水横管与立管相接时采用45°或90°斜三通连接17、排水立管转弯时或最末端转弯处，应用2个45°的弯管与水平管段（埋地引出管段）相接，立管末端的弯头处应做100号混凝土管墩18、水平安装管道的卡架为主，每段干管应设1个防晃支架管道改变方向时，应增设防晃支架19、配水支管上每段直管，相邻两喷头之间的管段设立的吊架均不宜大于1个，当喷头三间距离小于1.8m时可隔段设立，但吊架的间距不宜大于3.6m每一配水支管宜设一个防晃支架管道支吊架的安装位置不应防碍喷头的喷水效果20、当管道变径时，采用异径接头在管道弯头处不得采用补心当需要采用补心时，三通上可用1个，四通上不超过2个。
