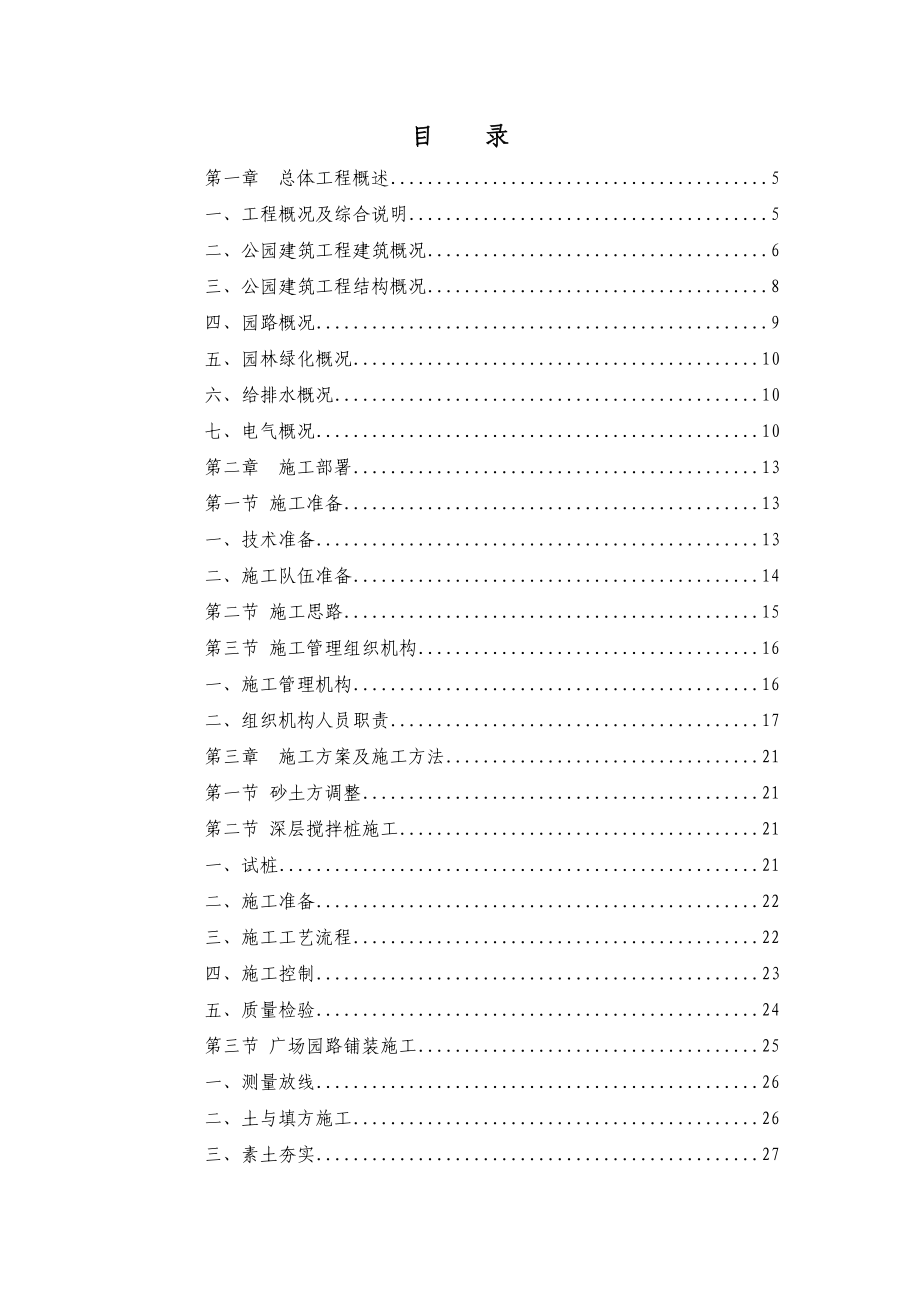

目 录第一章 总体工程概述 5一、工程概况及综合说明 5二、公园建筑工程建筑概况 6三、公园建筑工程结构概况 8四、园路概况 9五、园林绿化概况 10六、给排水概况 10七、电气概况 10第二章 施工部署 13第一节 施工准备 13一、技术准备 13二、施工队伍准备 14第二节 施工思路 15第三节 施工管理组织机构 16一、施工管理机构 16二、组织机构人员职责 17第三章 施工方案及施工方法 21第一节 砂土方调整 21第二节 深层搅拌桩施工 21一、试桩 21二、施工准备 22三、施工工艺流程 22四、施工控制 23五、质量检验 24第三节 广场园路铺装施工 25一、测量放线 26二、土与填方施工 26三、素土夯实 27四、碎石垫层 27五、稳定层的浇筑 28六、面层的铺装 28第四节 海洋文化景区景点施工 29一、工程测量、放线施工方案 29二、脚手架工程 31三、钢筋工程施工方案 33四、模板工程施工方案 34五、混凝土工程施工方案 34六、木结构防虫防火处理 36七、铝合金门窗 36第五节 驳岸毛石挡土墙施工 37一、施工工艺 37二、砌筑要点 38第六节 公园绿化施工 39一、苗木的栽植 39二、草坪的建植 41三、施工技术保证措施 43第七节 室内外给排水施工 44一、给排水工程施工 44二、排水管道工程施工 47第八节 电气工程 49一、线路敷设 49二、电气照明器具及其配电箱安装 50三、主要技术措施 50第九节 综合布线 53一、双绞线传输通道施工 53二、双绞线线缆布线 58三、光纤传输通道施工 60第四章 施工总平面图布置 63一、施工平面布置原则 63二、现场布置 63三、施工用电、用水 64第五章 施工进度计划 66第一节 施工进度计划目标 66第二节 各分项工作工序的施工计划 66第三节 保证工期的措施 67第六章 资源、劳动力及机械投入使用计划 69第一节 资金、劳动力投入使用计划 69一、资金投入使用计划图 69二、劳动力投入使用计划 69第二节 机械投入使用计划 71第三 节材料投入使用计划 72第七章 施工质量保证措施 73一、工程质量目标 73二、施工质量保证体系及质量岗位责任制 73三、施工质量技术保证措施 75四、材料和设备质量保证措施 78五、成品保护措施 78第八章 安全文明施工保证措施 82第一节 安全保证措施 82一、安全保证体系 82二、安全生产责任制 84三、安全制度 84四、使用安全色和安全标志 85五、布置安全标语 85六、安全用电技术措施及电气防火措施 86七、机械安全技术措施 86第二节 文明施工保证措施 89第三节 环境保护措施 90第四节 季节性施工措施 94一、高温季节施工措施 95二、雨季施工措施 96三、台风季节施工措施 97第一章 总体工程概述一、工程概况及综合说明工程名称：广州南沙开发区大角山海滨公园园林建筑一期工程B1段施工建设地点：广州南沙开发区结构类型：园林建筑施工工期要求：180天。
工程概况：大角山海滨公园位于广州南沙，濒临珠江出海口，北接大角山，南邻洲水道、西壤规划住宅区、东连虎门水道，设计总面积约75公顷公园东面、南面皆与珠江相接，结合防洪、防浪的要求，在公园东、西两面设计一条控制宽度为30米，标高为8.22米的防洪堤公园内湖设计常水位为5米，水体与外江水相连并通过水闸控制水位，水位为咸淡水交替的水体，驳岸以自然式驳岸为主公园大部分地面标高为8.5米，建筑基底标高为8.63米以上公园园林建筑施工范围位于公园中部，在防洪堤以内，内湖的南部，总面积16.36公顷第B1标段为长轴线以东的园林建筑施工工程内容主要包括：1）海洋文化广场； 2）公共厕所；3）景墙墙体； 4）停车场；5）木栈道及游艇码头；6）所有园路；7）驳岸；8）草浪挡土墙等本工程部分场地需平整及新增绿化其中b1区需进行砂方、土方平衡，新增绿化，面积为0.34公顷；b4区新增绿化，面积为2.64；b6进行砂方、土方平衡，新增绿化，面积为0.98公顷b1地块面积为2731.7平方米，挖方量为657.7立方，填方量为1612.3立方b6地块面积为9728.7平方，挖方量为3189.2立方，填方量为0立方b6地块多出的方量，其中954.7立方调往b1地块进行平衡，另外2234.5立方调往b10地块平衡。
本工程地质情况较差，人工填土：以新近吹填砂为主，少数为杂填土，多呈松散状态；海陆交互沉积层及冲洪基层二、公园建筑工程建筑概况文化广场包括花池、坐凳、叠级水池等文化广场铺花岗岩砖海洋文化景区包括休息廊/游艇码头、票房、厕所休息廊建筑做法：1.墙基防潮：20厚1：2水泥砂浆掺5％防水剂2.地面：20厚1：2.5水泥砂浆找平，5厚1：1水泥砂浆贴25厚灰色麻石，水泥砂浆填缝3.内地台：回填土分层淋水夯实，每层夯实后厚度不大于200，C10素混凝土100厚4.柱粉刷：1：3水泥砂浆打底15厚，刷素水泥浆一道，4－5厚1：1水泥砂浆贴文化石，纯水泥浆勾缝；1：2水泥砂浆打底15厚，膨胀螺栓固定不锈钢片悬挂白色铝板5.木材防腐涂漆公厕建筑做法：1.墙基防潮：20厚1：2水泥砂浆掺5％防水剂2.屋面：现浇钢筋混凝土板；面批1：2水泥砂浆20厚，加5％防水粉，随手抹光3.地面：20厚1：2.5水泥砂浆找平，5厚1：1水泥细砂浆坐砌艺术砖，纯水泥砂浆填缝20厚1：2.5水泥砂浆找平，5厚1：1水泥砂浆贴256厚抛光耐磨砖4.内地台：回填土分层淋水夯实，每层夯实后厚度不大于200，C10素混凝土100厚5.外墙粉刷：1：2水泥砂浆打底15厚，膨胀螺栓固定不锈钢片悬挂白色铝板。
6.内墙：1：1：3水泥石灰砂浆打底15厚，扫乳胶漆；1：1：3水泥石灰砂浆打底15厚，加3厚纯水泥浆贴抛光砖7.天花：1：1：3水泥石灰砂浆打底15厚，扫107涂料8.硬木门木材防腐涂漆游艇码头票房1.墙基防潮：20厚1：2水泥砂浆掺5％防水剂2.屋面：现浇钢筋混凝土板；1：2水泥砂浆20厚找平；面批1：2水泥砂浆20厚，加5％防水粉，随手抹光3.地面： 20厚1：2.5水泥砂浆找平，5厚1：1水泥砂浆贴256厚抛光耐磨砖4.内地台：回填土分层淋水夯实，每层夯实后厚度不大于200，C10素混凝土100厚5.外墙粉刷：15厚2：1：8水泥石灰砂浆，4厚1：1水泥砂浆加水，107胶贴卵石，白水泥擦缝；用1：03：4水泥石灰砂浆打底15厚用乳白色喷塑，墙面洒水湿润6.内墙：1：1：3水泥石灰砂浆打底15厚，扫乳胶漆7.天花：1：1：3水泥石灰砂浆打底15厚，扫107涂料8.硬木门木材防腐涂漆临水平台临水平台木平台，梁上嵌木方，木方上面铺木板，安栏杆服务设施包括公园警示牌、景点介绍牌、指路牌、休息凳等停车场构造做法：1.素土夯实2.碎石垫层3.30厚中粗砂4.植草砖或1.素土夯实2.碎石垫层3.C10混凝土基础4.30厚1：3水泥砂浆，面撒素混凝土4.水泥预制路缘石。
三、公园建筑工程结构概况文化广场、叠级水池地基处理采用水泥搅拌桩复合地基；叠级水池采用C25混凝土，HPB235，HRB335级钢筋园路及停车场地基处理采用换填垫层；其压实度要求：路面底面以下800范围为95％，路面底面以下800～1500范围为94％，路面底面以下1500范围为93％，对于填方高度小于800及不填不挖的路段，其压实度不小于95％，百米景墙，毛石砌体结构，采用条形基础，水泥搅拌桩复合地基进行软基处理；混凝土为C25，钢筋用HPB235及HRB335级湖驳岸一，砖混结构，采用水泥搅拌桩复合地基进行软基处理木栈道，框架结构，独立柱基础游艇码头票房、休息廊及公厕，均为框架结构，独立柱基础，采用￠500水泥搅拌桩复合地基进行软基处理主雕塑、雕塑柱采用锤击预应力混凝土管桩基础草浪挡土墙基础同园路，面层为福建黑色花岗岩板四、园路概况本工程园路分布范围广，路径多，纵横相连主干道路路面铺花岗岩块石结构层做法：1.素土夯实2.地基处理3.200厚碎石粉垫层＋6％水泥4.25厚1：3水泥砂浆，5.200*100*60花岗岩块石，原色水泥砂浆勾缝园路一结构层做法： 1.素土夯实2.地基处理3.120厚碎石粉垫层4.30厚黄砂＋6％水泥，5. 60厚市政预制块。
园路二结构层做法： 1.素土夯实2.地基处理3.120厚碎石粉垫层＋6％水泥4.30厚黄砂＋6％水泥，5. 60厚面层园路三结构层做法： 1.素土夯实2.120厚碎石粉垫层＋6％水泥3. 30厚黄砂＋6％水泥4. 120厚麻石板园路四结构层做法： 1.素土夯实2.地基处理3.120厚碎石粉垫层＋6％水泥4.30厚黄砂＋6％水泥，5. 60厚边长125六角形红色市政砖园路五结构层做法： 1.素土夯实2. 150厚碎石粉垫层3.150厚C15素混凝土4.1：3水泥砂浆20厚5. 面贴25厚饰面园路六结构层做法： 1.素土夯实2. 150厚碎石粉垫层3.150厚C15素混凝土4.1：3水泥砂浆20厚5. 面贴25厚饰面园路七结构层做法： 1.素土夯实2. 150厚碎石粉垫层3.150厚C15素混凝土4.1：3水泥砂浆20厚5. 面贴25厚饰面园路八结构层做法： 1.素土夯实2. 150厚碎石粉垫层3.150厚C15素混凝土4.1：3水泥砂浆20厚5. 面贴25厚饰面五、园林绿化概况绿化品种多，面积大主要品种有含笑、台湾草、山瑞香、毛杜鹃、盆架子、鹅掌藤、苏铁、福建茶、软枝黄蝉、大王椰子、银海枣、串钱柳、白千层、大叶紫薇、红花夹竹桃、樟树、台湾相思等 六、给排水概况本工程室内给水采用PE管，热熔连接，室内排水管采UPVC塑料排水管，溶剂粘结连接，集水井有压排水管采用热浸镀锌钢管，丝扣连接。
室外管材采用HDPE给水管，室外排水管材采用高密度聚乙烯双壁波纹管，橡胶圈承插连接七、电气概况高压供电电源由市政10KV供电网引入，10KV管线埋深1米低压供电管线距园道东（南）侧1米，敷设埋深0.8米，与园路土建配合施工保护管用PVC管，穿越道路应套镀锌钢管保护低压配电采用TN－S接地系统，沿电缆桥架敷设一条40*4扁钢作PE线公园路灯配电箱在改建筑重复接引地线，地线采用￠10镀锌圆钢和管线同路向通长埋地安装庭园灯管线敷设采用双塑铜芯导线穿PVC管埋地0.7米暗敷灯座、灯杆，地脚螺栓与地线连接，并与专用接地线及各种灯具外壳可靠连接弱电系统包括综合布线公园广播线路（弱电管线安装），网路，，有线电视1.本工程为公共广播系统，采用G－01～G－03三回路对公园声柱馈送音频信号，公园背景音乐广播区划分为四个区，每区用一功率馈送回路，功率馈送回路采用二线制，并采用定电压方式输送信号2.公园声柱安装在庭园路灯柱上，3米以上灯柱安装高度2.5米，2.8米灯柱安装高度2.2米，声柱用金属支架固定在灯柱上3.管线敷设采用RVS－2*0.75的铜芯绞合线管线埋深0.7米，铜芯导线穿PVC￠25管埋地暗敷。
4.广播室内各信号线采用屏蔽线连接广播室设备保护接地，工作接地网R≤1欧5.公园保安监控信号线拟采用SYV－75—5型，由IPE箱提供单体及建筑电气本工程低压电源由本工程变电所供给380/220V低压配电回路中，使用的绝缘导线额定电压应不低于500V，电力电缆的额定电压应不小于1000V本工程采用普通塑料绝缘铜芯导线、电缆管敷线采用电线管暗敷室内线路明敷电器安装包括配电箱、电度表、灯具、开关、插座等本工程采用接地保护，接地电阻应不大于4欧接地保护线的最小截面装置的相线截面S接地保护线的最小截面S＜16S16＜S＜3516S＞35S/2广场电源接公园1# 变配电房，1N3电缆线路引来，叠泉广场W3配电箱拟设户外水底灯电源由12V安全变压器配出第二章 施工部署第一节 施工准备一、技术准备（1）现场踏勘、收集有关资料；调查现场的交通情况：掌握各交叉路口交通转向及车流量，便于交通组织，并可确定材料、机械、土方运输路线调查水源、电源情况：调查施工水源、电源的供应能力及接驳地点、线路距离；本工程由甲方提供水、电接驳点，现场施工前安装水表及电表进行计费收集气象资料，以便更好地组织施工，制定雨季施工措施及防洪措施；本工程施工期处于雨季，在施工组织上应充分考虑雨季的影响，合理组织施工。
了解本工程周围的物资供应情况：调查工程的所需各种物资来源单位的供应能力、价格、品种、质量、信誉等情况，落实供货单位2）图纸会审、设计交底；①项目经理部组织有关人员认真学习图纸，对工程的有关图纸进行审查，掌握和了解图纸中的有关细节②组织图纸会审，由设计人员进行交底，理解设计意图、质量标准及施工注意事项，准确掌握设计图纸中的细节3）编制施工组织设计；①编制本工程的总体施工组织设计及关键工序的作业指导书②对重点项目编织施工方案及技术措施 （4）项目经理部组织各专业施工队伍进行技术交底项目经理部组织各专业施工队伍学习图纸以及施工组织设计、质量计划等文件，了解图纸细节、施工要求达到的目标及本项目的管理制度，商定施工配合事项5）编制预算文件由预算部门根据设计图纸、预算定额、施工组织设计编制预算成本节约计划二、施工队伍准备（1）根据本项目的具体情况建立本项目的项目经理部管理机构，选择高素质的管理人员和专业技术人员及富有市区施工经验的施工队伍进行该工程的施工2）对进场的各级干部、工人进行必要的技术、安全施工管理的岗前培训和法制教育，教育各级干部树立明确的质量、安全和文件施工意识，遵守有关施工和安全文明施工的有关制度法规，遵守地方治安法规。
三、物资准备（机械、材料、资金）（1）材料准备①材料部门根据施工组织中的材料需用量计划编制材料采购计划或材料生产计划，并根据质量计划及材料供应商评审材料确定材料供应商②材料部门将预制构件需用量计划提交预构件供应部门，做好预制构件的订货工作2）机械准备①根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工机械的进场计划组织落实机械设备②施工前项目机材组对本项目即将用到的机械进行全面的检修，对所有仪器进行调校或送检，确保在项目的施工中正常运转3）资金准备根据本工程的合同文件的要求及施工组织设计中的资金需用量计划准备工程所需资金第二节 施工思路按照先整体后局部，先地下后地上的原则，将本工程划分为：施工准备工作，砂土方调整，深层搅拌桩施工，公园建筑施工，公园绿化施工，公园水电施工，收尾竣工等阶段各施工工序衔接要尽量做到赶前不赶后，使各项工作尽可能严格按计划进行施工准备：临设布置安排，与甲乙双方做好协调，找好水电驳接点，部分材料机械进场砂土方调整：包括挖方与填方两部分，砂方上面再进行土方平整此阶段主要采用挖土机及自卸汽车挖填深层搅拌桩施工:此阶段主要对整个场地进行软基处理，施工范围广，工期长。
公园建筑包括驳岸、园路、文化广场、文化景区景点、木栈道、临水平台、景墙、草浪挡土墙、雕塑及叠级水池的施工施工点分散，内容多公园绿化包括乔灌木、花坛及草坪的施工公园水电安装及广播、电视、的安装在公园建筑施工插入进行施工收尾竣工要抓紧，抓好修理、收头，并做好成品保护第三节 施工管理组织机构一、施工管理机构为实现“一次创优”, 全面履行对业主的承诺及本工程的施工总承包合同我公司将调派具有丰富施工经验的工程技术人员和管理人员组成项目管理部，同时由公司主管生产技术的副经理直接指导本工程的施工管理,及总工程师负责技术的全面工作本公司一旦中标,将按照业主的指令立即参与本工程的施工及承包管理,确保本工程各项工作自始至终进入受控状态本工程实行项目法施工，现场成立项目经理部，实行项目经理负责制的管理体制项目部内设项目经理一名，全面管理整个现场的各项运作，协调各工种工作之间的关系，定期召开各工种负责人会议，针对施工中可能出现及存在问题提出修改意见，并及时向公司主管经理汇报该项目的情况对工程全面负责另设项目总工程师一名项目管理部下设施工组、材料组、运输组、质安组、保养组和后勤组等六个质量管理小组进行监控。
各条管理线均设人员做专项管理，配合现场生产各个工种分别设主管人员，主管人员分别对各工种劳力调动、安排工作、协调质安员管理好本工种的质安工作建立严格的管理制度，因事设人，定岗位定责任，因责授权施工管理组织架构详见下图：保养班组施工班组运输班组质检班组后勤班组材料班组项目经理技术总工财务部材料部施工部工程质量安部部预结算部二、组织机构人员职责1、项目经理职责严格按照ISO9001质量体系进行管理,确保工程质量,对该项目作为精品广告来抓,达到质量要求标准组织编制项目施工组织计划、质量计划、制订安全生产和保证质量措施,并组织实施科学组织和管理人力、物力和机械设备的调配与供应,及时解决施工中出现的问题组织好材料供应、施工进度、施工管理、施工安全、施工质量、竣工验收、工程决算等工作 协调好各单位的关系,服从总承包单位的管理会同各施工队负责人制定详细周密的施工计划;施工计划制定材料供应清单; 制定内部阶段性验收标准和计划;监督施工队严格按计划进度施工;监督施工队工程质量、检查、督促消防、安全措施的落实;2、项目技术总工职责协助项目施工主管制定该工种施工计划;严格按施工图指导施工队进行施工,在多项目交叉施工中做好上下协调和沟通工作;协助施工队解决施工中出现的各类技术问题;施工计划的修正要及时向项目经理汇报及存档;负责该工种的阶段性验收及竣工验收工作。
3、施工员职责在项目工程师的指导下，负责本工程项目的施工任务，对工程的技术、质量、安全工作负责努力学习图纸，熟悉施工图纸说明，对设计要求质量要求、具体做法，要有清楚的了解和熟记，组织班组，认真按图施工全面负责本工程项目的抄平放线、放大样的具体工作，对建筑物的轴线、标高、垂直度等认真检查，工作要过细，不留隐患参与班组进行技术交底，工程质量，安全生产交底，操作方法交底4、预算员职责主要负责施工图预算、竣工结算等工作，同时负责和指导材料计划组工作6、财务部职责负责整个工程的预算计划、成本核算、资金控制;根据工程进度合理调配资金;建立健全完善的施工现场财务管理制度;7、质量、安全员职责质量、安全员跟班管理,及时检查,发现技术漏洞及时补救;对安全隐患及时作出处理;做好安全生产知识宣传和防火、防盗等安全标语牌的布置工作;8、材料员职责负责估算工程所使用之材料交材料员采购,并列明进场时间及使用说明;负责报送材料样板,由甲方、监理师审定,一经确认即封样保存审核确认所定材料,并将运送现场的材料质量、数量、规格进行验证、认可;必须明确施工图纸和材料计划表中的要求,对各种材料定样和质量严格把关,进货时注意样板和现货一致,坚决制止不合格材料进入仓库。
9、工程资料员职责必须按照国家规范要求进行工程资料的编制和管理,及时做好隐蔽工程记录,完善保管有关文件、凭据和签证等手续整理施工往来信函、备案存档坚持每日做好施工日记;10、班组长职责严密配合技术负责人做好工作安排和技术指导,注意施工安全,保证工程质量并负责工余时间对施工工人的生活秩序的管理第三章 施工方案及施工方法第一节 砂土方调整本工程场地需要先砂土方调整，再进行下一步施工施工过程要先对原有场地砂方进行调整其中b1与b6地块需要进行挖方，b1地块还需要进行填方，填砂由b6地块挖方量提供施工放样定位完毕后，按照放线的范围及标高进行砂方调整采用人工配合机械挖方，须注意层层剥土，根据土层情况适当放坡，必要时加挡土板、支护板，砂土及时外运其中挖土机4台，自卸汽车10台填土是在原有场地吹砂的基础上进行，本次施工只对未完成部分进行土方补充用于填方的土料堆放在一边，分段施工在砂方调整完毕后，在砂的基础上进行均匀填方，填土厚度为1.20米密实度达到80％第二节 深层搅拌桩施工本工程场地地质情况较差，以新近吹填砂为主，少数为杂填土，多呈松散状态；海陆交互沉积层及冲洪基层整个场地大面积进行搅拌桩加固。
一、试桩1.深层搅拌水泥桩适用于处理淤泥、淤泥质土、泥炭土和粉土当用于处理泥炭土或地下水具有侵蚀性时，应通过试验确定其适用性冬季施工时应注意低温对处理效果的影响2.深层搅拌桩施工是藉搅拌头将水泥浆和软土强制拌和，搅拌次数越多，拌和越均匀，水泥土的强度也超高但是搅拌次数越多，施工时间也越长，工效也越低试桩的目的是为了寻求最佳的搅拌次数、确定水泥浆的水灰比、泵送时间、泵送压力、搅拌机提升速度、下钻速度以及复搅深度等参数，以指导下一步水泥搅拌桩的大规模施工3.每个标段的试桩不少于5根，且必须待试桩成功后方可进行水泥搅拌桩的正式施工试桩检验可采取7天后直接开挖取出，或至少14天后取芯，以检验水泥搅拌桩的搅拌均匀程度和水泥土强度二、施工准备1.深层搅拌桩施工场地应事先平整，清除桩位处地上、地下一切障碍(包括大块石、树根和生活垃圾等)场地低洼时应回填粘土，不得回填杂土2.水泥搅拌桩应采用合格的325级普通硅酸盐袋装水泥以便于计量使用前，承包人应将水泥的样品送中心试验室或监理工程师指定的试验室检验3.水泥搅拌桩施工机械应配备电脑记录仪及打印设备，以便了解和控制水泥浆用量及喷浆均匀程度监理工程师每天收集电脑记录一次。
4.水泥搅拌桩施工机械必须具备良好及稳定的性能，所有钻机开钻之前应由监理工程师和项目经理部组织检查验收合格后方可开钻三、施工工艺流程桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下03m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩四、施工控制1.项目经理部指派专人负责水泥MPa桩的施工，全过程旁站水泥搅拌桩的施工过程所有施工机械均应编号，应将现场技术员、钻机长、现场负责人、水泥搅拌桩桩长、桩距等制成标牌悬挂于钻机明显处，确保人员到位，责任到人2.水泥搅拌桩开钻之前，应用水清洗整个管道并检验管道中有无堵塞现象，待水排尽后方可下钻3.为保证水泥搅拌桩桩体垂直度满足规范要求，在主机上悬挂一吊锤，通过控制吊锤与钻杆上、下、左、右距离相等来进行控制4.对每根成型的搅拌桩质量检查重点是水泥用量、水泥浆拌制的罐数、压浆过程中是否有断浆现象、喷浆搅拌提升时间以及复搅次数5.为了确保桩体每米掺合量以及水泥浆用量达到设计要求，每台机械均应配备电脑记录仪同时现场应配备水泥浆比重测定仪，以备监理工程师和项目经理部质检人员随时抽查检验水泥浆水灰比是否满足设计要求。
6.水泥搅拌配合比：水灰比045～050、水泥掺量12％、每米掺灰量4625kg、高效减水剂05％7.水泥搅拌桩施工采用二喷四搅工艺第一次下钻时为避免堵管可带浆下钻，喷浆量应小于总量的1/2，严禁带水下钻第一次下钻和提钻时一律采用低档操作，复搅时可提高一个档位每根桩的正常成桩时间应不少于40分钟，喷浆压力不小于04MPa68 为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻喷浆时应在桩底部停留30秒，进行磨桩端，余浆上提过程中全部喷入桩体，且在桩顶部位进行磨桩头，停留时间为30秒8.施工时应严格控制喷浆时间和停浆时间每根桩开钻后应连续作业，不得中断喷浆严禁在尚未喷浆的情况下进行钻杆提升作业储浆罐内的储浆应不小于一根桩的用量加50kg若储浆量小于上述重量时，不得进行下一根桩的施工9.施工中发现喷浆量不足，应按监理工程师要求整桩复搅，复喷的喷浆量不小于设计用量如遇停电、机械故障原因，喷浆中断时应及时记录中断深度在12小时内采取补喷处理措施，并将补喷情况填报于施工记录内补喷重叠段应大于100cm，超过12小时应采取补桩措施10.现场施工人员认真填写施工原始记录，记录内容应包括：1施工桩号、施工日期、天气情况；2喷浆深度、停浆标高；3灰浆泵压力、管道压力；4钻机转速；5钻进速度、提升速度；6浆液流量；7每米喷浆量和外掺剂用量；8复搅深度五、质量检验（一）检验方法1.水泥搅拌桩成桩7天可采用轻便触探法进行桩身质量检验。
1)检验搅拌均匀性：用轻便触探器中附带的勺钻，在搅拌桩身中心钻孔，取出桩芯，观察其颜色是否一致，是否存在水泥浆富集的“结核”或未被搅匀的土团2)触探试验：根据现有的轻便触探击数(N10)与水泥土强度对比关系来看，当桩身1d龄期的击数N10大于15击时，桩身强度已能满足设计要求；或者7d龄期的击数N10大于30击时，桩身强度也能达到设计要求轻便触探的深度一般不超过4m2.水泥搅拌桩成桩28天后，用钻孔取芯的方法检查其完整性、桩土搅拌均匀程度及桩的施工长度每根桩取出的芯样由监理工程师现场指定相对均匀部位，送实验室做(3个一组)28天龄期的无侧限抗压强度试验，留一组试件做三个月龄期的无侧限抗压实验，以测定桩身强度钻孔取芯频率为1％～15％3.对搅拌桩取芯后留下的空间应采用同等强度的水泥砂浆回灌密实4.在软土层深厚的地方，或对施工质量有怀疑时，可在成桩28天后，由监理工程师随机指定抽检单桩或复合地基承载力随机抽查的桩数不宜少于桩数的02％，且不得少于3根试验用最大载荷量为单桩或复合地基设计荷载的两倍二）外观鉴定(1)桩体圆匀，无缩颈和回陷现象2)搅拌均匀，凝体无松散3)群桩桩顶齐，间距均匀。
第三节 广场园路铺装施工场内小径颇多，场地进行搅拌桩加固后可进行园路施工施工工艺流程图如下：土方与填方施工碎石垫层稳定层浇筑测量放线素土夯实面层铺装一、测量放线根据场内每条道路的线型、宽度、平面位置，测量放出园的中心线和两侧边线，按照每5~8m放出1个点，在拐角较大处可适当加密测点二、土与填方施工根据设计的标高进行挖填土方填方时应当先深后浅、先分层填实深处，按施工规范每填一层就夯实一层挖方十挖出的适合用的土壤，要临时堆放在广场边，通知监理业主处理一）场地平整与找坡挖填土方工程基本完成后，对挖填出的新地面进行整理要铲平地面，使地面平整度限制在0.05米内根据个坐标桩标明的该桩的[坡度数据，对场地进行找坡，保证场地内各处地面都基本达到设计的[坡度根据场地旁存在建筑、园路、管线等因素，确定连接点的地面标高还要确定地面排水口的管底标高，使广场地面与周边地平的连接更自然，排水等方面的矛盾降低到最低三、素土夯实素土夯实是重要的质量控制工作，首先应清除腐植土，清除日后地面地下陷隐患1.基础开挖时，机械开挖应预留10-20cm的余土使用人工挖掘2.当挖掘过深时，不能用土或细石等回填3.夯实当挖土达到设计标高后，可用大夯机进行素土夯实，达到设计要求素土夯实的密实度。
当夯实过程中如果打夯机的夯头印迹密实度用用环刀法进行密实度测试如果密实度尚未达到设计要求，应不断夯实，直到达到设计要求为止四、碎石垫层1.首先要控制碎石的质量根据肉眼观察，禁止风化碎石进场，避免树枝等有机质混入，并按设计要求控制石子颗粒大小均匀2.标高控制为保证广场和路面标高合理，控制造价，保证施工质量，控制好垫层的厚度很重要在回填时先在场地内设控制点，并注意对控制点的保护回填时其虚铺度应有所控制，以便在夯实后能达到要求3.碎石垫层的夯实由于考虑到本工程为园路工程，路面荷栽较小，同时路幅较窄，一般采用打夯机夯实，夯实前应铺摊夯实方法同素土夯实五、稳定层的浇筑必须控制厚度和强度，按施工图做好砼强度试块检测工作1.在完成的基层上定点放线，每10m为一点，根据设计标高，园路的边线放中间桩和边桩并在园路整体边线放置施工挡土板在稳定层以上，但不要太高，并在挡板划好标高线2.复核、检查和确认园路边线和各设计高点的正确无误后，可进入下道工序3.在浇筑混凝土稳定层前，在干燥的基层上洒一层水或1：3沙浆4.按设计的材料比例配制砼试块，然后浇筑、捣实混凝土，并用直尺将顶刮平，顶面调整至设计标高施工中要注意做坡。
5.混凝土面层施工完成后，应及时开始养护，并及时岁砼基层进行伸宿缝的切割，切割时应注意与道路面层铺设尺寸的吻合和广场面的铺装可用湿的稻草、湿沙及塑料薄膜覆盖在路面上进行养护六、面层的铺装1.面层铺装是园路和广场铺装的又一个重要的质量控制点，必须控制好标高，结合层的密实度及铺装后的养护2.在完成的稳定层上放样，根据设计标高和位置打好横向桩和纵向桩，纵向线每隔板块宽度1条，横向线按施工进展向下移的长度3.在稳定层上扫除干净后，洒上一层水，稍干后线将1：2达到 干硬水泥浆在稳定层上平铺一层，厚度为2cm厚做结合层用34.再在上面薄薄的浇一层水泥浆，然后按设计的图案铺好，注意留缝间隙按设计要求保持一致，面层每拼好一块，就用平面，以橡皮锤在多处振击（或垫上木板，锤击打在木板上）使所有的石板的顶面均匀保持在一个平面上，这样可以使园路铺装一致5.路面铺好后，再用干燥的水泥粉撒在路面并扫入砌块缝隙中，使缝隙填满，最后将多余的灰沙石清扫干净以后石板慢慢硬化，使板与下面稳定层紧密结合在一起第四节 海洋文化景区景点施工一、工程测量、放线施工方案 （一）整体测量控制本工程的群体建筑，测量时先要根据业主给定的定位基准点和水平点进行各单体建筑的定位测量，制定测量方案，单体定位定好后要经过业主、监理的验收方能以其为基准。
在整个施工控制测量过程中，将误差严格控制在标准允许的范围以内，始终遵循“先整体后局部、先控制后细部、边工作边校核”的原则在场地内将进行建立总体控制网控制网的设置将考虑场内回填和施工的影响，网点设置为网格式，并做永久保护，以便进行各点的复核与复设施工过程中定期对总控制网进行复核，发现有变位时实行恢复恢复时利用坐标点和未破坏控制网点作为基准确定二）基坑开挖测量 利用总体控制网和单体建筑定位点对基坑进行定位，轴线控制点设在距基坑5m的距离当土方开挖、围护结构显露出来后，根据工程监测需要设置位移、沉降观测点支撑定位、标高投放通过控制网进行大雄宝殿和天王殿以外的建筑三）主体结构施工测量 当土方工程施工至结尾时，采用外控手段，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，以控制开挖及基坑底部的平面位置根据标高控制点，利用水准仪S3，控制挖深和清底，经验槽后开始施工垫层当垫层施工完毕后，再根据轴线、标高控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸四）装修与竖向的测量控制内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各需要处。
在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度从而使装修工作有明确的控制依据 外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修五）施工沉降测量 当建筑物随结构施工层的上升整体重量增加将发生沉降，尤其是砖混建筑，施工过程的沉降测量将给建筑物今后的监测提供初始数据 首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点采取保护措施防止冲撞引起变形，从而影响数据统计 测量期设为每施工一个结构层测量一次，以后每月测一次，竣工后每一季度测一次，竣工一年后每半年测一次，直到沉降稳定为止测量数据制定统计分析表，进行统计分析现场设置的观测点每一个月发生变动或误差及时进行数据参数修正，以保证数据精确并将观测结果绘制成表，作出正确评估后，形成书面资料提供给业主及设计方参考观测措施采取“三固定”措施 （1）仪器固定：包括水准仪、三脚架、水准尺； （2）人员固定：尤其是主要观测人员；（3）观测线路固定：包括镜位固定和观测次序固定二、脚手架工程本工程建筑小品脚手架考虑采用钢管搭设钢管直径全部采用DN30排栅立柱间距1.8m,中间立副柱两条,平桥面层层铺设1m×0.5m预制钢筋运桥板。
平桥层高约为1.80m～2.0m平桥宽度除平台外，全部为0.9m排栅内立柱离外墙距离为0.2m固定拉杆全部采用刚性锚固脚手架施工要点：1、脚手架的搭设（1）钢管扣件脚手架的搭设工艺流程如下： 基础准备——安放垫板——安放底座——竖立管并同时安扫地杆——搭设水平杆——搭设剪刀撑——铺脚手板——搭挡脚板和栏杆2）立管的纵向间距1.8m，脚手架宽度1m，脚手架步距1.8m3）底部立管采用不同长度的钢管，立管的联接必须交错布置，相邻立管的联接不应在同一高度，其错开的垂直距离不得小于500mm，并不得在同一步内4）大横秆应水平设置，钢管长度不应小于3跨，接头宜采用则“接扣件联接，内外两根相邻纵向水平秆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm5）20m以下脚手架从转角起每间隔6跨设置一道剪刀撑，由底至顶连续布置，20m以上脚手架应在整个长度和高度方向上连续设置剪刀撑每副剪刀撑跨越立管的根数不应超过7根，与纵向水平秆呈45度6）立管一般应从第一步纵向水平杆处开始用刚性固定件与建筑物可靠连接固定件布置间距垂直方向不大于4m，水平方向不大于6m2、脚手架的拆除（1）拆除脚手架前的准备工作：全面检查脚手架，重点检查扣件连接固定、支撑体系等是否符合安全要求；根据检查结果及现场情况编制拆除方案并经有并部门批准；进行技术交底；根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物。
2）拆除架子的工作地区，严禁非操作人员进入3）拆架前，应有现场施工负责人批准手续，拆架子时必须有专人指挥做到上下呼应，动作协调4）拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法5）固定件应随脚手架住逐层拆除，当拆除至最后一节立管时，应先搭设临时支撑加固后，方可拆固定件与支撑件6）拆除的脚手架部件应及时运至地面，严禁从空中抛掷7）运至地面的脚手架部件，应及时清理、保养根据需要涂刷防锈油漆，并按品种、规格入库堆放三、钢筋工程施工方案 （一）钢筋加工 钢筋严格按翻样单加工，现场设钢筋加工棚，钢筋翻样单需由技术负责人进行审核 加工的钢筋半成品堆放整齐，并明码挂单，防止用错用乱 （二）钢筋连接 （1）φ16以上的钢筋拟采用冷压套筒连接方式，φ16以下钢筋拟采用闪光对焊方式根据施工进度要求，安排地面先加工钢筋一头的压接量，然后运入基坑压接连接，冷压套筒连接采用CY型手持式测压机，SPJ型套筒，操作简单，质量可靠其工艺流程如下：钢筋套筒验收→钢筋断料、刻划钢筋套入长度标记→套筒套入钢筋、安装连接机→开动液压泵、加压套筒至接头或型→卸下连接机→接头体形检查。
(2)冷压套筒操作要点如下：a.钢筋端部必须用标尺划出插入套筒深度标记记号b.连接两根钢筋时，应保持同一水平面防止偏心和弯折c.压模应对准套筒压痕标志，压接顺序从套筒中央逐道向端头压接d.控制好压接压力值，使之压痕间距深度均匀一致，发现压痕异常应及时报告，采取补压或切除措施四、模板工程施工方案 柱、梁、模板采用组合模板，不足部分木模补齐模板的强度和钢度均应满足施工要求，并要进行计算要求模板接缝严密，表面平整光滑，支模要求位置准确模板垂直支撑采用可调式螺杆钢柱支撑柱子施工完成后按设计要求设置沉降观测点五、混凝土工程施工方案（1）质量目标 1、混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关的规定 2、混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范的规定 3、评定混凝土强度的试块必须按《混凝土强度检验评定标准》GAJ107—87的规定，取样、制作、养护和试验2）施工方案与质量保证措施 1、浇筑台阶式基础，应按每一台阶浇完内分层一次连续浇筑完成，每层先浇边角，后浇中间，摊铺均匀，振捣密实每一台阶浇完，台阶部分表面应随即原浆抹平。
2、浇筑现浇挡墙应保证插筋位置的准确，防止位移和倾斜 3、混凝土内宜参加适量的外加剂 4、混凝土拌制用机械进行，为保证混凝土质量，承重构件及量大的混凝土拌制必须采用机械搅拌 5、向搅拌机料斗装料程序：砂—水泥—石子—水 6、混凝土浇筑应连续进行，一般接缝不应超过2h，如间歇时间超过水泥初凝时间，应按规范规定留置施工缝 7、严格控制混凝土搅拌的最短时间 8、混凝土养护措施 A、覆盖和浇水： 在混凝土浇筑完毕后，应在12h内加以覆盖和浇水（拌制用水），使混凝土保持足够的润湿状态 B、浇水养护日期： 硅酸盐水泥拌制混凝土，不得少于7d；掺用缓凝型外加剂及有渗性要求的混凝土，不得少于14d3）砼施工缝的处理 施工缝的处理方法：墙体上设置施工缝时，在浇筑混凝土前施工缝处设置钢板网在施工缝上浇筑混凝土时应符合下列要求：a：已浇筑混凝土其强度不小于1.2N/mm2;b:在已硬化的混凝土表面上剔除松散的石子、软弱混凝土块，浇水湿润，冲洗干净,不得有积水;c: 施工缝上铺一层1：1水泥砂浆;d: 混凝土应细致捣实,使新旧混凝土紧密结合。
六、木结构防虫防火处理木结构的防腐，防虫和防火处理，应按设计要求及有关规定执行不同树种和不同规格的木构件应分类进行防腐，防虫处理木结构防腐，防虫处理前、后必须进行检查和记载：处理前的含水率和清除树皮，杂物情况；防腐，防虫剂的质量证明或试验数据；防腐，防虫剂的配合成分及处理方法；防腐，防虫剂溶解情况；七、铝合金门窗主要工序如下：检查洞口尺寸及外框质量----弹定位线及控制线---外框就位固定---填缝、收口---安装扇、五金---调整---清理（1）门框安装：1）复核洞口尺寸、位置2）在洞口两侧弹出垂直控制线，根据轴线弹出安装中心线；再根据50线，确定门框上口高度，吊正、调整后，与预埋的木砖固定3）门框外侧应提前刷防腐漆，其它表面刷保护底漆并加钉防撞条4）用水泥砂浆填缝，要求饱满、密实5）如门框安装要求平墙一侧时，则应在墙体抹灰或冲筋后，拉线定位安装6）门框下口应埋入地面30mm以上2）铝合金框安装：1）基本同门框安装，但弹安装中心线时要以外墙抹灰或冲筋为基准2）安装必须保证窗框的垂直度、水平度及与外墙的距离3）连接件采用射钉固定，严禁安装在空芯砖处，连接件间距为300---400mm，安装应牢固，连接件应做防腐处理。
4）安装完成后，在窗框四周打发泡填充剂，并用刀片修平至凹入窗框10mm，再由土建用水泥砂浆填充、收口5）外墙面砖与窗框四周交接口，留5mm宽缝隙，清理干净后用密封胶封闭第五节 驳岸毛石挡土墙施工一、施工工艺1、材料准备石材的规格及强度应符合设计及规范的要求，无风化，无显著裂纹或片层剥脱现象，不含杂质并有出厂合格证砂采用中砂，过筛，去除草根等杂物，其含泥量不应超过5%水泥按设计要求及国家质量标准检验砌筑用砂浆其水泥应按品种、标号、出厂日期分别堆放保持干燥其它材料：石灰膏熟化时间应大于7天，且过筛后最大粒径小于2mm，准备好预埋件及其它按设计要求的材料2、作业条件准备本工程挡土墙全长69.3米，按施工图纸的要求待甲方地质资料齐全后方可进行施工设计以下为毛石挡土墙常用施工方法，以供参考：本工程挡土墙必须在原有阁楼拆除后，已完成垫层砼经验收合格，在其上已弹好墙身线、轴线位置等编制石料分配供应计划和料石加工计划，严格按计划组织石料供应砂浆标号已经试配并出配合比砌筑前根据图纸要求，做好测量放线工作，打好标高或立好皮数杆，有坡度面应立好坡度门架二、砌筑要点石材表面如有泥印浮土或影响砂浆粘结的脏迹，在砌筑前应用水洗刷净。
在炎热天气中或高温环境里，砌筑前用水适当将石块淋湿每隔一个伸缩缝设三个坡度门架，砌筑时采用双面挂线方法砌筑采用坐浆法，即在开始砌筑第一层先铺砂浆30~50mm然后选用较大较整齐的石块，大面朝下，放稳放平从第二层开始，石块要内外搭接，上下错缝，分层卧砌施工中要先把石块试摆，合适后即可铺灰砌筑要使石块间缝最小，先填浆后填石，不得采用先摆石块后塞浆或干填碎石块的方法砂浆拌制工艺与砌砖工程砂浆拌制工艺相同但砂浆稠度宜为3~5cm毛石砌体应设置拉结石，接结石应均匀分布，上下层梅花形错开每0.7m2墙面设置一块墙体拉结石拉结石长度：当墙厚在400mm内时，应等于墙厚；当墙厚在400mm外时，用两块拉结石内外搭接，搭接长度不小于150mm，其中一块长度不小于墙厚的2/3砌筑时，除了要上错缝、左右和内外搭砌外，不应出现垂缝、干缝、空缝和通缝同时要注意合理摆放石块，不应出现中间无拉结的对合型、填心型、拉结搭接长度不足的桥型、两斜面相对、竖纹和立砌等缺陷石块经铺砌稳定后不得随意移动或碰撞，如必须移动时，应将石块向上提起，不得撬碰影响邻石的固结再砌时必须将原有砂浆刮去、重新铺浆砌筑毛石墙的第一皮、每个楼层最上上皮、转角处、交接处及门窗洞口处应用较大的平毛石砌筑。
毛石墙每天的砌筑高度，不应超过1.2m砌筑毛石挡土墙时，除符合上述有关砌筑要点外，尚应注意以下几点：毛石的中部厚度不小于200mm；每砌3-4皮毛石为一个分层高度，每个分层高度应找平一次；外露面的灰缝宽度不得大于40mm，上下皮毛石的竖向灰缝应相互错开80mm以上；泄水孔在每米高度上间隔2m左右设置一个，并在泄水孔与土体间摆长宽各为300mm、厚200mm的碎石作疏水层第六节 公园绿化施工一、苗木的栽植（一）场地平整根据设计图纸，利用经纬仪、水准仪、钢尺进行测设，按设计要求平整场地除草剂将各种杂草清除，按照施工规范将工作面内的各种杂物、石头、垃圾清除，并清运出场场地平整质量标准：场地无积水，无不平现象，雨水期间场地无冲刷现象出现二）放线、挖穴1、利用测量器械，按照设计要求放线定点按设计要求开挖沟槽；按苗木种植的标准穴开挖树穴2、量标准：放线地点准确，线路顺畅，面积、大小合格；穴位准确，长、宽、高符合要求三）选苗乔木：树干通直，分叉符合要求，树冠基本完整，树形美观，树木长势良好，叶色正常，无枯枝，无病虫害灌木：长势良好，冠幅饱满，叶色正常，基本不脱脚叶，无枯枝败叶及病虫害，花木开花较整齐。
花卉及地被：植物配置符合设计要求，生长茁壮，苗木均齐，根系发达，无损伤及病虫害草皮：目的草种覆盖率达85%~90%，生长势强，密度高，草块尺寸一致，无杂草，无病虫害四）起苗要做到即起、即运、即种，起苗前要修剪土球大小符合植物生长要求，一般按树木胸径的10倍左右确定裸根苗木需要在根蔸里填塞湿草，或在外包塑料薄膜保湿，以免根系失水过多，影响栽植成活率五）运苗苗木运输过程中保持一定的水分，注意轻拿轻放，以防止泥头松散袋苗、盆苗采用堆积式运输，大苗采用微倾式运输六）苗木种植苗木的栽植施工要点栽植时间：应尽量缩短起苗与栽苗之间的时间差，做到随起随栽苗木运输：在运输工程中，所有植物必须有良好的包装，以保证不受太阳、风吹等不良气候的侵害裸根植物的根系应包装在草袋中，长绿树及灌木应有土球及草袋包装，到现场及种植前保持完好土球苗木种植：将苗木的根系或土球放入树穴内，使其居中再将树木立起，保证垂直，然后分层回填种植土一般每层20-30的表土，填土后将树根稍向上一提，树根系舒展，用楸把将土捣实，直至填满穴坑土痕应略平稍高于坑口，防止栽植后出现苗木浇灌：新植苗木的浇灌应以天然水为佳，之后48小时之内必须浇上一遍水，第二遍水随后进行，第三遍水在第二遍水随后进行。
注意浇水必须浇足浇透，浇完第三遍后，应及时封堰，并栽树干基部周围堆成20-30CM高的土堆，以保持土壤内水分二、草坪的建植1.场地平整因为场地地平整与否，直接关系到以后草坪的生长质量，所以这一工序尤为重要2.初步平整：先将表层垃圾洞拾干净后翻耕土地，翻耕深度不低于30CM，而后将土块打碎对于杂质较多的土地可用10MM土清除一遍，以确保杂物除净，而后用铁耙把将地整平，地土质较差的地段需局部或全部换土换土的深度不低于30CM，换土后灌水后再回填土，如此反复几次，直至场地平整建坪前除杂草及病虫的组织：为防止种植草坪后杂草的滋生，除正地时清除根、草根外，可用草甘磷、百草枯等灭草剂，每亩用75-100g进行喷洒，一般在建坪前一个月使用为防止虫害，可在植坪前一周喷洒甲胺磷、等杀虫剂3.植草前施肥：对整平好的场地，均匀撒施熟化的有机肥3kg/m2、复合肥0.08kg/m2,再进行土壤翻耕，然后耙平，耙细4.草坪种植施工土壤整平耙细后，就可进行草坪的种植1)播种法：种子量一般为8-10g/m2，播种方法采用撒播与机械播种相结合播种后，应及时覆盖土，土层厚度为0.5-0.8mm均匀填压，以保证出苗均匀浇水工作及保持水分，可在坪床上盖草席子，以减少浇辞书。
待草苗出齐后，再将草席拿去，应在阴天或傍晚前进行，防止太阳直接灼烧草秒2)草坪栽植法：在平整好的地面以上20-30cm为行距，开5cm的沟，将撕开的草块放入沟中，然后填土，踩实为提高生长期，移再过程中要注意两点：一是草皮要带适量的护根土，二是尽可能宿短掘草到植草。
