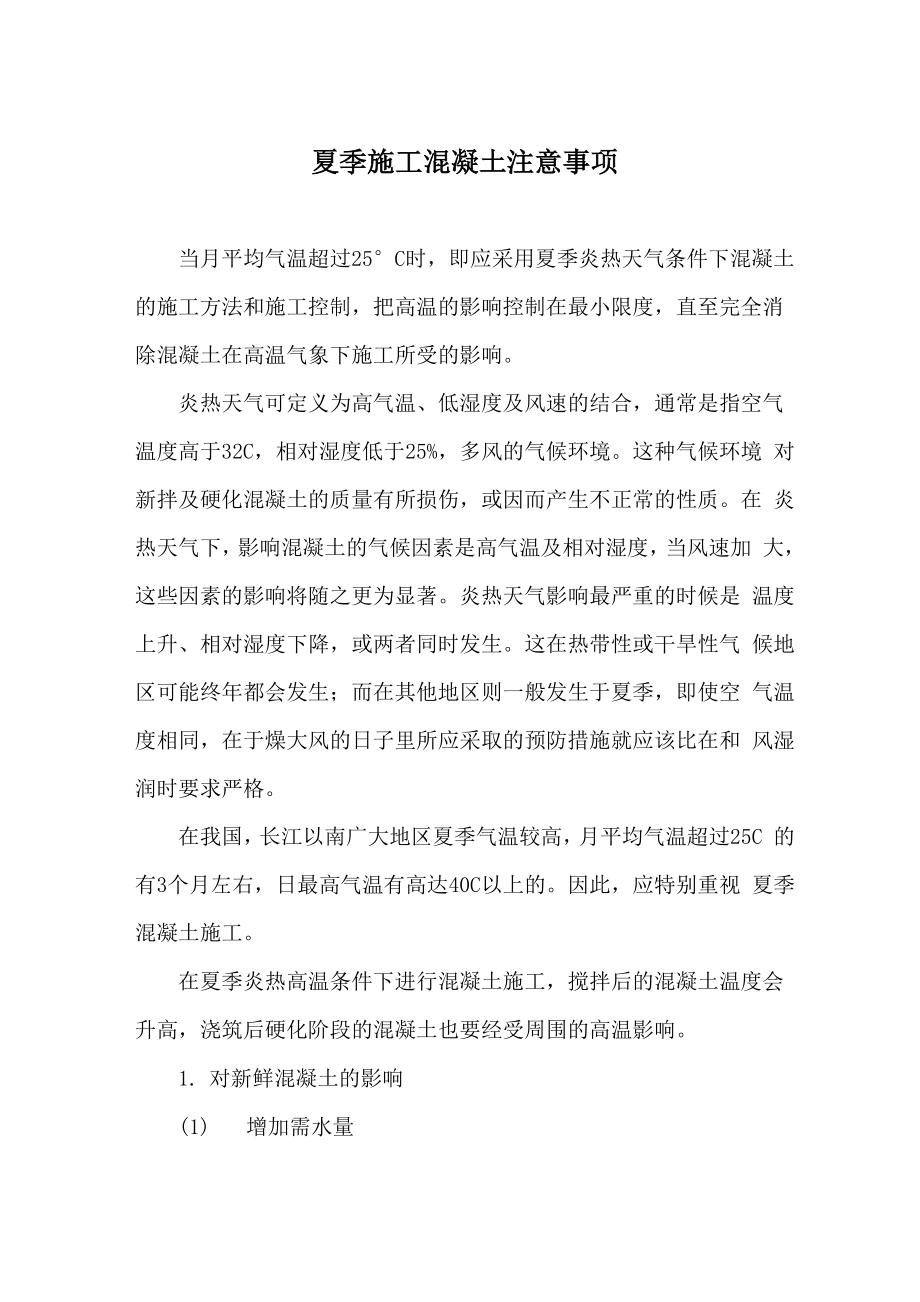

夏季施工混凝土注意事项当月平均气温超过25°C时，即应采用夏季炎热天气条件下混凝土 的施工方法和施工控制，把高温的影响控制在最小限度，直至完全消 除混凝土在高温气象下施工所受的影响炎热天气可定义为高气温、低湿度及风速的结合，通常是指空气 温度高于32C，相对湿度低于25%，多风的气候环境这种气候环境 对新拌及硬化混凝土的质量有所损伤，或因而产生不正常的性质在 炎热天气下，影响混凝土的气候因素是高气温及相对湿度，当风速加 大，这些因素的影响将随之更为显著炎热天气影响最严重的时候是 温度上升、相对湿度下降，或两者同时发生这在热带性或干旱性气 候地区可能终年都会发生；而在其他地区则一般发生于夏季，即使空 气温度相同，在于燥大风的日子里所应采取的预防措施就应该比在和 风湿润时要求严格在我国，长江以南广大地区夏季气温较高，月平均气温超过25C 的有3个月左右，日最高气温有高达40C以上的因此，应特别重视 夏季混凝土施工在夏季炎热高温条件下进行混凝土施工，搅拌后的混凝土温度会 升高，浇筑后硬化阶段的混凝土也要经受周围的高温影响1. 对新鲜混凝土的影响(1) 增加需水量混凝土拌合水的需求量随着气温的升高而增加，据资料介绍，混 凝土温度每升高5°C,每立方混凝土的需水量增大3kg,如果混凝土的 温度从10C增至37C,则在保持相同坍落度的情况下，每立方混凝土 多增20kg的水才能满足施工时的和易性要求。
如只增加用水量而混凝 土配比不作调整，则会降低混凝土的强度及耐久性2) 增大坍落度损失速度随着气温增高，混凝土中的水分蒸发过快，使混凝土坍落度损失 速度也随之加快例如，拌和水保持不变，混凝土拌合物的温度每升 高10C，坍落度损失增加2-3cm3) 增加塑性收缩暑期的高温、低湿条件加速了混凝土表面泌水的蒸发速度，从而 增大了混凝土产生收缩裂缝的趋向，这对平板之类平面系数较大的混 凝土构件尤为严重4) 加速凝结和硬化由于水泥在高温下水化作用加快，使混凝土的凝结和硬化加速， 给混凝土的浇捣和修饰操作造成困难5) 增大冷接缝形成的可能性在暑期，混凝土的硬化和碳化作用加快，施工缝的混凝土会很快 生成碳化膜而形成冷接缝，影响施工缝上新老混凝土的粘结2. 对硬化混凝土的影响(1) 降低后期强度高温虽对混凝土早期强度的增长有利，但后期强度却显著降低试验表明，在气温38°C、相对湿度25%条件下成型和养护的混凝土， 其后期强度要比在气温23C、相对湿度60%条件下的降低62%2) 降低混凝土耐久性由于高温对混凝土的需水量增大，水分蒸发快，增多和增大了混 凝土的毛细孔和渗透性，从而为水分及有害介质侵入混凝土提供了通 道，这势必会降低混凝土抵抗冻融循环及钢筋腐蚀的能力，从而降低 了混凝土的耐久性。
3) 增大干缩和收缩裂缝混凝土硬化后仍受高温的影响，水分继续从混凝土表面蒸发而使 混凝土收缩，甚至产生裂缝而且，混凝土由初始高温而降温产生体 积变化，也可能导致混凝土的裂缝4) 削弱混凝土与钢筋的粘结力由于混凝土的用水量增大，混凝土振捣后，将有更多的游离水聚 集在混凝土与钢筋的界面而形成一薄层水膜，削弱了混凝土与钢筋的 粘结力3. 其他因素的影响下列因素促使夏季炎热天气施工混凝土变得更加复杂，应将它们 与气候因素同时考虑，这些因素大致包括：① 使用水化速度加大的磨细水泥；② 使用需要富水泥用量的高强度混凝土；③ 混凝土断面小而相应含钢率又高的设计；④ 指商品混凝土运输车的车载容积尺寸加大；⑤ 要求将大量低坍落度混凝土沿水平及垂直方向作较长距离移 动；⑥ 混凝土泵送设备的使用加多；⑦ 由于经济方面的原因，要求在特炎热条件下连续施工；⑧ 使用了抵消收缩型水泥一膨胀水泥由于夏季炎热天气施工的混凝土容易发生上述种种问题，因此有 必要对夏季施工混凝土的材料选择、混凝土配合比、搅拌、运输、浇 筑和养护等问题加以重视夏季施工混凝土在技术性质上有其固有的特点：1. 抗压强度在夏季高温下搅拌、浇筑及养护的混凝土，其早期强度通常比在 常温下制备和养护的混凝土为高。
但其28d强度或后期强度则较低 由于高温或缺乏养护，将对混凝土强度起不利影响例如，将在23°C、 相对湿度60%，以及在38C、相对湿度25%的空气中成型及养护的试件， 与在23C潮湿条件养护的标准试件的28d强度相比，其强度分别仅为 73%及62%同时还发现，试件从浇筑好到放入标准潮湿养护环境的时 间间隔越长，强度降低越大这些试验表明，养护不足，特别是加之 高温浇筑，削弱了水化作用并使强度降低2. 塑性收缩变形塑性收缩裂纹经常与在夏季干旱地区、炎热天气条件施工混凝土 有联系混凝土浇筑完毕初期，其泌水速度大于蒸发速度；一定时间 之后，当蒸发速度大于泌水速度时，混凝土面层即发生塑性收缩裂纹混凝土温度高、气温高、大风以及低湿度或其它们的综合作用，导致 高速蒸发，这就大大地增加了产生塑性收缩裂纹的可能性下表列出了不同相对湿度时有可能出现塑性收缩裂纹的混凝土 温度混凝土温度(°C)40.637.835.032.229.426.723.9相对湿度(%)90807060504030当估计混凝土的蒸发速度可能较大时，则应采取以下预防措施:(1) 浇湿基面及模板，使混凝土在可能最低的温度下浇筑；(2) 安装风障及遮阳板，缩短从混凝土灌筑到开始养护的时间间隔；(3) 采用喷雾等加湿方法，在混凝土浇筑后最初几小时内，将蒸 发量尽可能减少。
塑性收缩裂纹一旦产生之后，就很难闭合这些裂纹将导致其他 形式的变质，因为裂纹将使水分及溶解的盐质浸入混凝土，并可能影 响其耐久性夏季施工混凝土除了对混凝土原材料、配比、混凝土的搅拌和运 输应采取相应的措施以外，尤其要重视对混凝土的浇筑与养护1. 混凝土浇筑(1) 夏季炎热条件下浇筑混凝土时，如与混凝土接触的物体高 温而干燥，则浇筑在该处混凝土中的水泥水化特别快，混凝土中的水 分被吸收将不易彻底硬化因此，模板、钢筋、以及即将浇筑地点的 基岩和旧混凝土等，在浇筑前可洒水冷却并使之吸足水分在浇筑地 点采取遮挡阳光和防止通风的设备，可避免温度升高和干燥2) 在浇筑过程中，新老混凝土浇捣时间间隔要短，例如浇筑 一道混凝土墙，应减少每一层段尺寸，以缩短两个层断的浇捣间隔 施工地点应尽量安排在白天气温较低处，热天混凝土坍落度消失快， 因此浇筑和捣实混凝土要迅速，施工操作要精细，严格认真，一丝不 苟3) 在白天浇筑的混凝土，由于夜间温度降低和混凝土产生热 量形成混凝土内外温差，易于发生裂缝因此，避开阳光照射，夜间 施工是有利的4) 混凝土的温度高，凝结快，这样就容易产生接茬不良所 以施工间隔时间尽可能缩短，而且混凝土冷却时的容积变化也大，而 大体积混凝土更易出现裂缝。
因此，浇筑时的混凝土温度应低于35°C5) 对于一些重要结构，应尽量避开在高温季节施工，不得已 时也要选择阴凉天气或改在夜间施工2. 混凝土养护混凝土的温度高，将促进混凝土的水分蒸发，而气温高，促使蒸 发更甚浇筑的混凝土表面水分急剧蒸发，将造成混凝土硬化不良和 发生龟裂等缺陷，从而降低混凝土的质量因此，在养护混凝土时应 注意以下问题：(1) 浇筑后的混凝土，应立即在其表面覆盖薄膜等，大量实践 证明，这是一种行之有效的方法在不能覆盖的情况下，可在表面喷 水防止干燥；(2) 对于表面平整、有抹面加工的混凝土表面，可采用覆盖薄膜或喷刷塑料薄膜养生液的方法进行养护；（3） 为了使混凝土表面在不受损伤的情况下硬化，在用麻布、 草帘子、蔗子等进行覆盖时，要充分洒水，应在7d-14d内保持湿润状 态，如果只密闭覆盖而不洒水，在头三天，尤其是在头一天内，往往 会由于急剧的水化热使表面干燥，产生裂缝；（4） 对龄期较早的混凝土采取洒水养护时，如操作间断会使混 凝土忽湿忽干，很易造成龟裂，所以应在一定时期内保持湿润状态， 有条件时最好采用蓄水养护；（5） 养护时要防止温度骤变，避免曝晒、风吹和暴雨浇淋，在 气温变化较大的夜晚，最好用保暖材料加以保暖；（6） 对于粉煤灰混凝土至少湿润养护14d，对重要结构的混凝土 至少湿润养护28d，停止养护时也要逐渐干燥，以避免干燥收缩裂缝 的发生。
