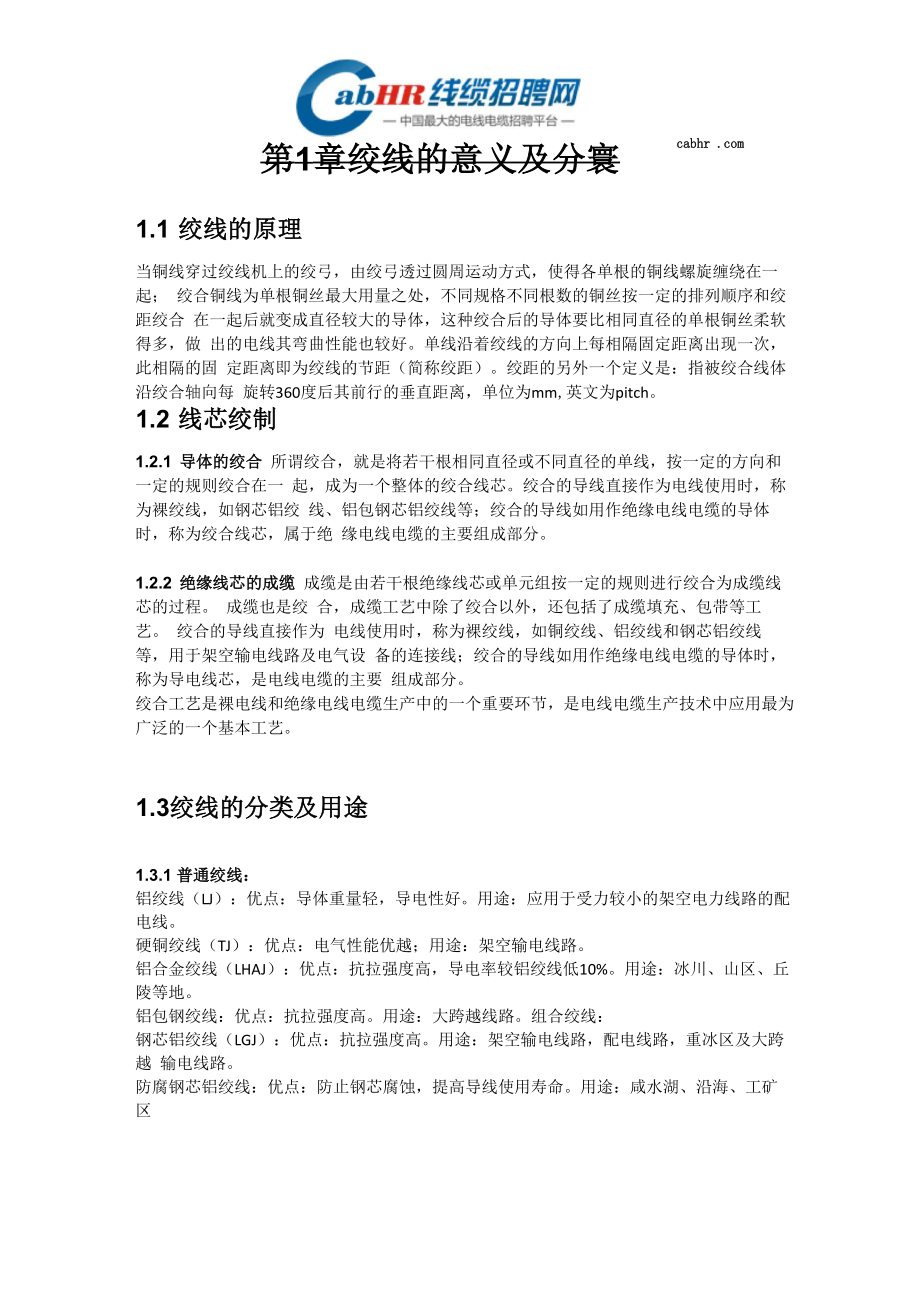

第1章绞线的意义及分寰cabhr .com1.1 绞线的原理当铜线穿过绞线机上的绞弓，由绞弓透过圆周运动方式，使得各单根的铜线螺旋缠绕在一起； 绞合铜线为单根铜丝最大用量之处，不同规格不同根数的铜丝按一定的排列顺序和绞距绞合 在一起后就变成直径较大的导体，这种绞合后的导体要比相同直径的单根铜丝柔软得多，做 出的电线其弯曲性能也较好单线沿着绞线的方向上每相隔固定距离出现一次，此相隔的固 定距离即为绞线的节距（简称绞距）绞距的另外一个定义是：指被绞合线体沿绞合轴向每 旋转360度后其前行的垂直距离，单位为mm,英文为pitch1.2 线芯绞制1.2.1 导体的绞合 所谓绞合，就是将若干根相同直径或不同直径的单线，按一定的方向和一定的规则绞合在一 起，成为一个整体的绞合线芯绞合的导线直接作为电线使用时，称为裸绞线，如钢芯铝绞 线、铝包钢芯铝绞线等；绞合的导线如用作绝缘电线电缆的导体时，称为绞合线芯，属于绝 缘电线电缆的主要组成部分1.2.2 绝缘线芯的成缆 成缆是由若干根绝缘线芯或单元组按一定的规则进行绞合为成缆线芯的过程 成缆也是绞 合，成缆工艺中除了绞合以外，还包括了成缆填充、包带等工艺。
绞合的导线直接作为 电线使用时，称为裸绞线，如铜绞线、铝绞线和钢芯铝绞线等，用于架空输电线路及电气设 备的连接线；绞合的导线如用作绝缘电线电缆的导体时，称为导电线芯，是电线电缆的主要 组成部分绞合工艺是裸电线和绝缘电线电缆生产中的一个重要环节，是电线电缆生产技术中应用最为 广泛的一个基本工艺1.3绞线的分类及用途1.3.1 普通绞线：铝绞线（LJ）：优点：导体重量轻，导电性好用途：应用于受力较小的架空电力线路的配 电线硬铜绞线（TJ）：优点：电气性能优越；用途：架空输电线路铝合金绞线（LHAJ）：优点：抗拉强度高，导电率较铝绞线低10%用途：冰川、山区、丘 陵等地铝包钢绞线：优点：抗拉强度高用途：大跨越线路组合绞线：钢芯铝绞线（LGJ）：优点：抗拉强度高用途：架空输电线路，配电线路，重冰区及大跨越 输电线路防腐钢芯铝绞线：优点：防止钢芯腐蚀，提高导线使用寿命用途：咸水湖、沿海、工矿区http://www .cabhr .com及腐蚀气氛严重地区铝包钢芯铝绞线：优点：防止钢芯腐蚀，提高导线使用寿命降低线损单位重量减轻，增 大了导线跨距1.3.2 特种绞线： 扩径钢芯铝绞线:优点：增加导线外径，节约有色金属，减少电晕损失。
用途：高电压输电 及高海拔输电扩径空心导线：优点：具有较大的导线外径，减少电晕损失，节约有色金属用途：高压变 电站消振及间隙型绞线：优点：各绞层分离，能自身减少振动用途：多风暴地区 防冰雪绞线：优点：抗冰雪能力强用途：重冰区地带 铜电刷线：优点：结构稳定，柔软性良好，采用束绞和复绞而成用途：电机中的引接线 裸铜软绞线：特点：采用股线正规绞合、束绞、无复绞或束绞后按正规绞合复绞等形式用 途：连接电机、电器设备部件铜编织线：优点：导线柔软用途：移动电器装备的连接线，也用于汽车，拖拉机蓄电池的 连接镀铝钢芯铝绞线：特点：镀锌钢丝改为镀铝钢丝增加抗腐蚀性用途：用于防腐线路耐候绝缘架空线：特点：在LJ和LGJ绞线表面加绝缘层用途：线路通过林区和城市使用导电线芯：特点：大多用油浸纸绝缘和塑料绝缘的电力电缆 硬线芯：用于船用电缆、电 力电缆等 软线芯：用于矿用电缆、橡套电缆等特软电缆：用经常移动的电线电缆线芯及有特殊要求的导电电线电缆1.4绞合导线的特点1.4.1 柔软性好 未经绞合的平行线束在弯曲时，线束外侧单线受拉伸时，线束外侧单线受拉伸，内侧单线受 压缩，二者对弯曲产生阻力，在弯曲、拉直的过程中，个单线都 受到一次弯曲变形。
而绞 线在弯曲时，由于每根单线是成螺旋状缠绕在绞线的周线周围，当绞线弯曲时，每根单线同 时受到拉伸和压缩，受压缩部位向拉伸部位移动，只需克服单线移动时的摩擦，这个摩擦力 比平行线束中单线弯曲产生的阻力小得多相同规格的绞线，节距越小，绞线弯曲时单线移动距离越短，摩擦力越小，绞线越柔软；相 同截面积的绞线，单线根数越多，绞线越柔软 GB/T3956 规定相同截面的第一、第二、第 五、第六种的单线根数依次增加，其柔软性也依次递增1.4.2 可靠性高 单线做电线电缆的导体时，受制造过程产生的缺陷和材料不均匀性影响而降单根导线的可靠 性用多根单线绞合的线芯，缺陷得以分散，导线的可靠性明显提高这样的情况对于单线http://www .cabhr .com接头尤为明显1.4.3 强度大 相同截面的单线与单根绞线相比，强度提高相同材料，线径越细，其抗拉强度越高，因此， 由多根细绞线绞合而成的绞线综合拉断力要大于相同截面的单根导线的拉断力1.4.4 稳定性好 绞线在弯曲时，每一根单线的位置轮流处在绞线上部伸长区和下部的压缩区，单线不会产生 伸长和压缩，也不会发生单线位置的变动平行线束弯曲时，上面的单线受拉伸而嵌入线束 中，下面的的单线由于受压缩而向线束中心压缩，从而使线束形状发生了变化。
