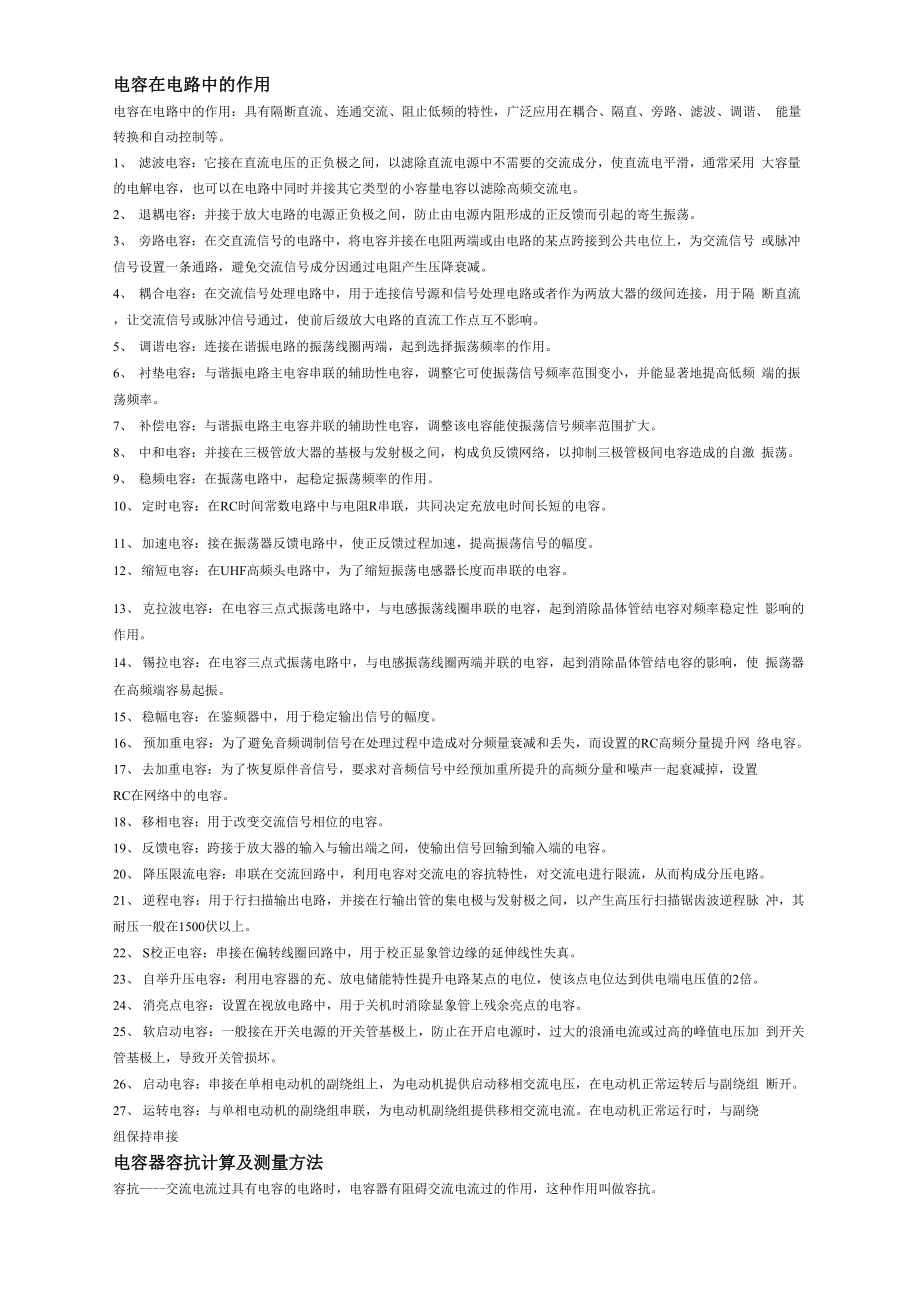

电容在电路中的作用电容在电路中的作用：具有隔断直流、连通交流、阻止低频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、 能量转换和自动控制等1、 滤波电容：它接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用 大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电2、 退耦电容：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡3、 旁路电容：在交直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号 或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减4、 耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接，用于隔 断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响5、 调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用6、 衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频 端的振荡频率7、 补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、 中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激 振荡9、 稳频电容：在振荡电路中，起稳定振荡频率的作用10、 定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容11、 加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度12、 缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容13、 克拉波电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性 影响的作用14、 锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使 振荡器在高频端容易起振15、 稳幅电容：在鉴频器中，用于稳定输出信号的幅度16、 预加重电容：为了避免音频调制信号在处理过程中造成对分频量衰减和丢失，而设置的RC高频分量提升网 络电容17、 去加重电容：为了恢复原伴音信号，要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉，设置RC在网络中的电容18、 移相电容：用于改变交流信号相位的电容19、 反馈电容：跨接于放大器的输入与输出端之间，使输出信号回输到输入端的电容。
20、 降压限流电容：串联在交流回路中，利用电容对交流电的容抗特性，对交流电进行限流，从而构成分压电路21、 逆程电容：用于行扫描输出电路，并接在行输出管的集电极与发射极之间，以产生高压行扫描锯齿波逆程脉 冲，其耐压一般在1500伏以上22、 S校正电容：串接在偏转线圈回路中，用于校正显象管边缘的延伸线性失真23、 自举升压电容：利用电容器的充、放电储能特性提升电路某点的电位，使该点电位达到供电端电压值的2倍24、 消亮点电容：设置在视放电路中，用于关机时消除显象管上残余亮点的电容25、 软启动电容：一般接在开关电源的开关管基极上，防止在开启电源时，过大的浪涌电流或过高的峰值电压加 到开关管基极上，导致开关管损坏26、 启动电容：串接在单相电动机的副绕组上，为电动机提供启动移相交流电压，在电动机正常运转后与副绕组 断开27、 运转电容：与单相电动机的副绕组串联，为电动机副绕组提供移相交流电流在电动机正常运行时，与副绕组保持串接电容器容抗计算及测量方法容抗----交流电流过具有电容的电路时，电容器有阻碍交流电流过的作用，这种作用叫做容抗计算方法Xc = 1/(3 XC) = 1/ (2Xn XfXC)；Xc 电容器容抗值；欧姆3 角频率n 3.14；f 频率，对工频是50HZ；C 电容值法拉 这种传统的计算方法比较麻烦，下面介绍一种简单巧算方法：Xc=160000/fc, c用的单位是uf，与传统方法比误差小于1%。
万用表测电容器：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极①、估测微法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定所参 照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100p F/250V的电容可用一个100p F/25V的电 容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样②、估测皮法级电容容量大小：要用RX10kQ 档，但只能测到1000PF以上的电容对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了③、 测电容是否漏电：对一千微法以上的电容，可先用RX10Q档将其快速充电，并初步估测电容容量，然后改到 RXlkQ档继续测一会儿，这时指针不应回返，而应停在或十分接近8处，否则就是有漏电现象对一些几十微 法以下的定时或振荡电容(比如彩电开关电源的振荡电容)，对其漏电特性要求非常高，只要稍有漏电就不能用， 这时可在RXlkQ档充完电后再改用RXlOkQ档继续测量，同样表针应停在8处而不应回返电容器的故障处理1、电容器的常见故障当发现电容器的下列情况之一时应立即切断电源1) 电容器外壳膨胀或漏油。
2) 套管破裂，发生闪络有为花3) 电容器内部声音异常4) 外壳温升高于55°C以上示温片脱落2、 电容器的故障处理(1) 当电容器爆炸着火时，就立即断开电源，并用砂子和干式灭火器灭火2) 当电容器的保险熔断时，应向调度汇报，待取得同意后再拉开电容器的断路器切断电源对其进行放 电，先进行外部检查，如套管的外部有无闪络痕迹，外壳是否变形，，漏油及接地装置有无短路现象等，并摇 测极间及极对地的绝缘电阻值，如未发现故障现象，可换好保险后投入如送电后保险仍熔断，则应退出故障电 容器，而恢复对其余部分送电如果在保险熔断的同时，断路器也跳闸，此时不可强送须待上述检查完毕换好 保险后再投入3) 电容器的断路跳闸，而分路保险未断，应先对电容器放电三分钟后，再检查断路器电流互感器电力电 缆及电容器外部等若未发现异常，则可能是由于外部故障母线电压波动所致经检查后，可以试投；否则，应 进一步对保护全面的通电试验通过以上的检查、试验，若仍找不出原因，则需按制度办事工电容器逐渐进行试 验未查明原因之前，不得试投3、 处理故障电容器时的安全事项处理故障电容器应在断开电容器的断路器，拉开断路器两侧的隔离开关， 并对电容器组放电后进行。
电容器组经放电电阻、放电变压器或放电电压互感器放电之后，由于部分残余电荷一 时放不尽应将接地的接地端固定好，再用接地棒多次对电容器放电直至无火花及放电声为止，然后将接地卡子固 定好由于故障电容器可能发生引线接触不良，内部断线或保险熔断等现象，因此仍可能有部分电荷未放出来，所以检修人员在接触故障电容器以前，还应戴上绝缘手套，用短路线将故障电容器的两极短接，还应单独进行放 电变频器维修基础知识要想做好变频器维修，当然了解一些电子基础知识是相当重要的，也是迫不及待的下面我们就来分享一下变频 器维修基础知识大家看完后，如果有不妥当的地方，望您指正，如果觉得还行支持一下，给我一些鼓动！欢迎 大家转载变频器工作原理变频器是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路 完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电 路将直流电再逆变成交流电对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩 计算的CPU以及一些相应的电路这是变频器修理中最变频器的定义变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方 式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f 控制变频器、转差频率控制变频器和矢量控制变频器等；在变频器修理中，按照用途分类，可以分为通用变频器、 高性能专用变频器、高频变频器、单相变频器和三相变频器等。
在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等V/f控制 是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而 提出的，通用型变频器基本上都采用这种控制方式V/f控制变频器结构非常简单，但是这种变频器采用开环控 制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性在变频器修理 中，转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速 对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩矢量 控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流 和转矩电流分别进行控制，进而达到控制电动机转矩的目的通过控制各矢量的作用顺序和时间以及零矢量的作 用时间，又可以形成各种PWM波，达到各种不同的控制目的直接转矩控制是利用空间矢量坐标的概念，在定子 坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩，通过检测定子电阻来达到观测定子磁链的目的， 因此省去了矢量控制等复杂的变换计算，系统直观、简洁，计算速度和精度都比矢量控制方式有所提高。
一、 模电和数电的区别很多刚进入电子行业，且动化行业的人士对模似电子电路和数字电子电路存在一些疑惑，由其是刚进这行的人更 是不明了，当然在接触变频器维修与维护时肯定要熟悉所谓模似电子电路实际是相对数字电子电路而言模电：一般指频率在百兆HZ以下，电压在数十伏以内的模似信号以及对此信号的分析/处理及相关器件的运用 百兆HZ以上的信号属于高频电子电路范畴百伏以上的信号属于强电或高压电范畴数电：一般指通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成以及运用数电的输入和输出端一般由模电组成，构成数电的基本逻辑元素就是模电中三级管饱和特性和截止特性由于数电可大规模集成，可进行复杂的数学运算，对温度、干扰、老化等参数不敏感，因此是今后的发展方向 但现实世界中信息都是模似信息（光线、无线电、热、冷等），模电是不可能淘汰的，但就一个系统而言模电部 分可能会减少理想构成为：模似输入——AD采样（数字化）一一数字处理一一DA转 一模似输出二、 运放与比较器区别运算放大器与专用比较器在变频器主控板的控电路中比较常见，它的作用也不用我去形容了，做这行的都比我清 楚1、 运放可以连接成为比较输出，比较器就是比较。
那么市面上为何单独出售两种产品，他们有相同和不同之处 是什么呢？2、 比较器输出一般是OC便于电平转换；比较器没有频补，SLEW RATE比同级运放大，但接成放大器易自激 比较器的开环增益比一般放大器高很多，因此比较器正负端小的差异就引起输出端变化3、 频响是一方面，另处运放当比较器时输出不稳定，不一定能满足后级逻辑电路的要求4、 比较器为集电极开路输出，容易输出TTL电平，而运放有饱和压降，使用不便关于运算放大器与专用比较器的区别可分为以下几点：1、 比较器的翻转速度快，大约在NS数量级，而运放翻转速度一般为US数量级（特殊高速运放除外）2、 运放可以输入负反馈电路，而比较器不能使用负反馈，虽然比较器也有同相和反相两个输入端，便因为其内 部没有相位补偿电路，如果输入负反馈，电路不能稳定工作，内部无相位补偿电路，这也是比较器比运放速度快 的原因3、 运放输入初级一般采用推挽电路，双极性输出，而多数比较器输出极为集电级开路结构，所以需要上拉电阻， 单极性输出，容易和数字电路连接三、肖特基二极管和快恢复二极管又什么区别J L _ ~-4-牌4 49快惨虹二做1他判快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结 构，有的采用改进的PIN结构。
其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下从性能上可分 为快恢复和超快恢复两个等级前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下± (JII 1明气自动术网 图4 45有引线式点持着及榜景忡^cQrmen肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管（Schottky Barrier Diode ）, 具有正向压降低（0.4――0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低 于150V，（信息来源： ）多用于低电压场合这两种管子通常用于开美电源肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒~! 前者的优点还有低功耗，大电流，超高速，电气特性当然都是二极管阿~!快恢复二极管在制造工艺上采用掺金，单纯的扩散等工艺,可获得较高的开关速度，同时也能得到较高的耐压.目 前快恢复二极管主要应用在逆变电源中做整流元件.肖特基二极管：反向耐压值较低40V-50V，通态压降0.3-0.6V，小于10nS的反向恢复时间它是具有肖特基特 性的“金属半导体结”的二极管。
其正向起始电压较低其金属层除材料外，还可以采用金、钼、镍、钛等材料 其半导体材料采用硅或神化镓，多为N型半导体这种器件是由多数载流子导电的，所以，其反向饱和电流较以 少数载流子导电的PN结大得多由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常 数限制，因而，它是高频和快速开关的理想器件其工作频率可达100GHz并且，MIS （金属一绝缘体一半导体） 肖特基二极管可以用来制作太阳能电池或发光二极管快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了 器件的使用频率并改善了波形快恢复二极管在制造工艺上采用掺金,单纯的扩散等工艺,可获得较高的开关速度, 同时也能得到较高的耐压.目前快恢复二极管主要应用在逆变电源中做整流元件.四、变频器用一一电解电容在电路中的作用1, 滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电 容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压在实际中，为了防止电路各部 分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电 容.由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一 只容量为0.001 — 一0.lpF的电容，以滤除高频及脉冲干扰.2, 耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合.为 了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二、 电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程 中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起判断电源电容的好 坏一般采用万用表的电阻档进行测量.具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容 的正极红表笔接负极（对指针式万用表，用数字式万用表测量时表笔互调），正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处表针的摆动幅度越大或返回的速度越慢，说明电容的 容量越大，反之则说明电容的容量越小.如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或 为零，则表明此电容已击穿短路.因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而 当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象.三、 电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接在电源电路中，输出正电压时电解电容的正 极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地.当电源电路中的滤波电容极性接反时， 因电容的滤波作用大大降低，一方面引起电源输出电压波动，另一方面又因反向通电使此时相当于一个电阻的电 解电容发热.当反向电压超过某值时，电容的反向漏电电阻将变得很小，这样通电工作不久，即可使电容因过热 而炸裂损坏.2.加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在 设计稳压电源的滤波电容时，如果交流电源电压为220-时变压器次级的整流电压可达22V,此时选择耐压为25V 的电解电容一般可以满足要求.但是，假如交流电源电压波动很大且有可能上升到250V以上时，最好选择耐压 30V以上的电解电容。
3，电解电容在电路中不应靠近大功率发热元件，以防因受热而使电解液加速干涸.4、对于有正负极性的信号的滤波，可采取两个电解电容同极性串联的方法，当作一个无极性的电容五、色环电阻估算为了使广大的初学者能够迅速地算出色环电阻的阻值，笔者根据实践经验总结出速算色环电阻的“顺口溜”献给 广大的初学者现在常用的色环电阻多为四环电阻，也有少数是五环电阻，而且五环电阻属于精密电阻，误差很小两种 色 环电阻的表示方法见图1，举例说明见图2,其包环含义见附表以下是以四环电阻为例的速算“顺口溜”，但也同样适用于五环电阻值的计算色环电阻是四环，橙为十千黄百千，一环二环数相连，绿色环为兆欧级，棕1红2橙是3,蓝紫灰白依次排黄4绿5蓝为6,阻值误差百分算，紫7灰8白是9,差多差少看四环黑是O来不用算，紫点1来蓝点2，阻值范围三环定，绿点5来记心间几点几欧金银环，棕l红2金是5，黑十棕百红为千，无色20银减半顺口溜”中“一环二环数相连”表示两个数为连写，如一环为棕色，二环为红色，即写为12"黑是O 来不用算”表示数值色环如果为黑环可直接写成0,如绿、黑环直接写为50阻值范围三环定，几点几欧金银环”指的是该电阻的阻值大小 由三环决定，并且第三环是金、银环的，说明该电阻的阻值范围在几点几欧内，如绿、棕、金环为5. 1Q，而绿、 棕、银则为0. 51。
黑十棕百红为千”是指电阻第三环为黑环时，该电阻的阻值在几十欧以内，棕色环时其 阻值在几百欧以内，红色环时阻值在几千欧以内如橙、橙、黑为33橙、橙、棕为330而橙、橙、红 则为3300Q，以此类推阻值误差百分算，差多差少看四环”是指色环电阻的误差是用百分数来计算的，其 误差多少要看第四环的颜色来确定如颜色为金色，则该电阻的误差是±5%，无色环为±20%，银色环的则为 ±10%上述三种误差适用于四环电阻，而五环电阻的误差是看第五道环，其中紫环的误差为±o.1%，蓝环误 差为±0. 2%绿环误差为±0. 5%，棕环误差为±1%，红环误差为±2%六、变频器用——压敏电阻基础知识1、 什么是“压敏电阻”“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变”，或者是说"电阻值对电 压敏感”的阻器相应的英文名称叫“ Voltage Dependent Resistor ”简写为“ VDR”压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种现在大量使用的”氧化锌”（ZnO） 压敏电阻器，它的主体材料有二价元素（Zn ）和六价元素氧（0）所构成所以从材料的角度来看，氧化锌压敏 电阻器是一种“ 11-^族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为”突波吸收器气压敏电阻器按其用途有时也称为“电冲 击（浪涌）抑制器（吸收器）”2、 变频器维修入门一压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值”UN”时，流过它的电流极小， 相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开利用这一功能，可以抑制电 路中经常出现的异常过电压，保护电路免受过电压的损害3、 变频器维修入门一应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同， 因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的4、 变频器维修入门一电路功能用压敏电阻压敏电阻主要应用于瞬态过电压保护，但是它的类似于半导体稳压管的伏安特性，还使它具有多种电路元件功能， 例如可用作：（1） 直流高压小电流稳压元件，其稳定电压可高达数千伏以上，这是硅稳压管无法达到的2） 电压波动检测元件3） 直流电瓶移位元件4） 均压元件5） 荧光启动元件圈一 wsvw.d qj 5、变频器维修入门一保护用压敏电阻的基本性能（1） 保护特性，当冲击源的冲击强（或冲击电流Isp=Usp/Zs）不超过规定值时，压敏电阻的限制电压不允许超 过被保护对象所能承受的冲击耐电压（Urp）。
2） 耐冲击特性，即压敏电阻本身应能承受规定的冲击电流，冲击能量，以及多次冲击相继出现时的平均功率3） 寿命特性有两项，一是连续工作电压寿命，即压敏电阻在规定环境温度和系统电压条件应能可靠地工作规 定的时间（小时数）二是冲击寿命，即能可靠地承受规定的冲击的次数4） 压敏电阻介入系统后，除了起到"安全阀”的保护作用外，还会带入一些附加影响，这就是所谓"二次效应”， 它不应降低系统的正常工作性能这时要考虑的因素主要有三项，一是压敏电阻本身的电容量（几十到几万PF）， 二是在系统电压下的漏电流，三是压敏电阻的非线性电流通过源阻抗的耦合对其他电路的影响晦,岗湖E网图二 wvw.dqjswxomxn七、变频器维修入门一发光二极管的好坏测试测试发光二极管的好坏，可以按照测试普通硅二极管正反向电阻的方法测试指钟式万用表拨在R*100或R*1K 档，用黑表笔接发光二极管正极，红表笔接负极，测得正向电阻应在20=40K；用黑表笔接发光二极管负极，红 表笔接正极，测得反向电阻应大于500K以上用数字式万用表拨在二极管档，黑表笔接发光二极管正极，红表 笔接负极，阻值为无穷大黑表笔接发光二极管负极，红表笔接正极，发光二极管会有微亮，表示正常。
测式方 法如图lb）反向搜入电气自神E阿wvw.d qjswxam x n变频器维修入门一电路分析图Idqjsw对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路主回路主要由整流电路、 限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成图2.1是它的结构图1）驱动电路驱动电路是将主控电路中CPU产生的六个PWM信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块） 提供驱动信号对驱动电路的各种要求，因换流器件的不同而异同时，一些开发商开发了许多适宜各种换流器件的专用驱动模 块有些品牌、型号的变频器直接采用专用驱动模块但是，大部分的变频器采用驱动电路从修理的角度考虑， 这里介绍较典型的驱动电路图2.2是较常见的驱动电路（驱动电路电源见图2.3）信息来源：「J 1 ] 隔离放大电蹈 : 骚动放火:电踏\v\vw,dqisw.cQmxn圈二驱动电路图图2一3驱动电路电源图驱动电路由隔离放大电路、驱动放大电路和驱动电路电源组成三个上桥臂驱动电路是三个独立驱动电源电路， 三个下桥臂驱动电路是一个公共的驱动电源电路2) 保护电路当变频器出现异常时，为了使变频器因异常造成的损失减少到最小，甚至减少到零。
每个品牌的变频器都很重视 保护功能，都设法增加保护功能，提高保护功能的有效性在变频器保护功能的领域，厂商可谓使尽解数，作好文章这样，也就形成了变频器保护电路的多样性和复杂性 有常规的检测保护电路，软件综合保护功能有些变频器的驱动电路模块、智能功率模块、整流逆变组合模块等， 内部都具有保护功能图2.4所示的电路是较典型的过流检测保护电路由电流取样、信号隔离放大、信号放大输出三部分组成图四 龟流橙测保护电路(u)相电性自动｛廉术网qj swxom x n3）开关电源电路开关电源电路向操作面板、主控板、驱动电路及风机等电路提供低压电源图2.5富士 G11型开关电源电路组成 的结构图… 电鸳身动＜摘述网图五 开关电路结构图 qjswxom x n直流高压P端加到高频脉冲变压器初级端，开关调整管串接脉冲变压器另一个初级端后，再接到直流高压N端 开关管周期性地导通、截止，使初级直流电压换成矩形波由脉冲变压器耦合到次级，再经整流滤波后，获得相 应的直流输出电压它又对输出电压取样比较，去控制脉冲调宽电路，以改变脉冲宽度的方式，使输出电压稳定4）主控板上通信电路当变频器由可编程（PLC）或上位计算机、人机界面等进行控制时，必须通过通信接口相互传递信号。
图2.6是 LG变频器的通讯接口电路皿、邃气■如版术网图八变频器通迅接口 qjswxomxn频器通信时，通常采用两线制的RS485接口西门子变频器也是一样两线分别用于传递和接收信号变频器在 接收到信号后传递信号之前，这两种信号都经过缓冲器A1701、75176B等集成电路，以保证良好的通信效果所以，变频器主控板上的通信接口电路主要是指这部分电路，还有信号的抗干扰电路5）外部控制电路变频器外部控制电路主要是指频率设定电压输入，频率设定电流输入、正转、反转、点动及停止运行控制，多档 转速控制频率设定电压（电流）输入信号通过变频器内的A/D转换电路进入CPU其他一些控制通过变频器内 输入电路的光耦隔离传递到CPU中在下面文章中，上传了有关变频器的维修知识供大家分享！根据大家对我的提议以及对我的支持，现在将一些变频器最基本，基础的知识贡献给大家变频器开关电源电路变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电 路开关电源电路如下图，是由UC3844组成的开关电路：开关电源主要有以下特点：1, 体积小，重量轻：由于没有工频变频器，所以体积和重量吸有线性电源的20~30%2, 功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%SO1-UC3M羚gUC3844组成的开关电路二极管限幅电路限幅器是一个具有非线性电压传输特性的运放电路。
其特点是：当输入信号电压在某一范围 时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低 在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要信息来源： 电气自动化技术网）1、二极管并联限幅器电路图如下所示:用，自动化技术网.并联限 b qj swxom xn2、二极管串联限幅电路如下图所示:变频器控制电路组成如图1所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的 速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路i vo电站 保护噌峪:电凭身枷栋球陶 -小 www.d qjswxom xn在图1点划线内，无速度检测电路为开环控制在控制电路增加了速度检测电路，即增加速度指令，可以对 异步电动机的速度进行控制更精确的闭环控制1）运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率2） 电压、电流检测电路与主回路电位隔离检测电压、电流等3） 驱动电路为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。
4） 1/0输入输出电路为了变频器更好人机交互，变频器具有多种输入信号的输入（比如运行、多段速度运行等）信号，还有 各种内部参数的输出“比如电流、频率、保护动作驱动等）信号5） 速度检测电路以装在异步电动轴机上的速度检测器（TG、PLG等）的信号为速度信号，送入运算回路，根据指令和运 算可使电动机按指令速度运转6） 保护电路检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使 逆变器停止工作或抑制电压、电流值逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下变频器驱动电路的HCPL-316J特性HCPL-316J是由Agilent公司生产的一种IGBT门极驱动光耦合器，其内部集成集电极发射极电压欠饱和 检测电路及故障状态反馈电路，为驱动电路的可靠工作提供了保障其特性为：兼容CMOS/TYL电平；光隔离， 故障状态反馈；开关时间最大500ns；"软” IGBT关断；欠饱和检测及欠压锁定保护；过流保护功能；宽工作电 压范围（15〜30V）；用户可配置自动复位、自动关闭哽与该耦合器结合实现IGBT的驱动，使得IGBT VCE欠 饱和检测结构紧凑，低成本且易于实现，同时满足了宽范围的安全与调节需要。
HCPL-316J保护功能的实现HCPL-316J内置丰富的IGBT检测及保护功能，使驱动电路设计起来更加方便，安全可靠其中下面详述 欠压锁定保护（UVLO）和过流保护两种保护功能的工作原理：（1）IGBT欠压锁定保护（UVLO）功能玄炉*7 —虹蚀迪在刚刚上电的过程中，芯片供电电压由0V逐渐上升到最大值如果此时芯片有输出会造成IGBT门极电压过 低，那么它会工作性放大区HCPL316J芯片的欠压锁定保护的功能（UVLO）可以解决此问题当VCC与VE之 间的电压值小于12V时，输出低电平，以防止IGBT工作性工作区造成发热过多进而烧毁示意图详见图1 中含UVLO部分击 ? ■■龈术网图1 HCPL-316J内部原理图(2)IGBT过流保护功能HCPL-316J具有对IGBT的过流保护功能，它通过检测IGBT的导通压降来实施保护动作同样从图上可 以看出，在其内部有固定的7V电平，在检测电路工作时，它将检测到的IGBTC〜E极两端的压降与内置的7V电 平比较，当超过7V时，HCPL-316J芯片输出低电平关断IGBT，同时，一个错误检测信号通过片内光耦反馈给输 入侧，以便于采取相应的解决措施。
在IGBT关断时，其C〜E极两端的电压必定是超过7V的，但此时，过流检 测电路失效，HCPL-316J芯片不会报故障信号实际上，由于二极管的管压降，在IGBT的C〜E极间电压不到7V 时芯片就采取保护动作整个电路板的作用相当于一个光耦隔离放大电路它的核心部分是芯片HCPL-316J，其中由控制器 (DSP-TMS320F2812)产生 XPWM1 及 XCLEAR*信号输出给 HCPL-316J，同时 HCPL-316J 产生的 IGBT 故障信号 FAULT* 给控制器同时在芯片的输出端接了由NPN和PNP组成的推挽式输出电路，目的是为了提高输出电流能力，匹配 IGBT驱动要求当HCPL-316J输出端VOUT输出为高电平时，推挽电路上管(T1)导通，下管(T2)截止，三端稳压块LM7915 输出端加在IGBT门极(VG1)上，IGBT VCE为15V，IGBT导通当HCPL-316J输出端VOUT输出为低电平时，上管 (T1)截止，下管(T1)导通，VCE为-9V，IGBT关断以上就是IGBT的开通关断过程。
